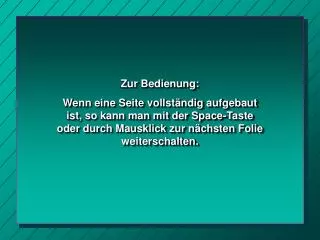

  1. Zur Bedienung: Wenn eine Seite vollständig aufgebaut ist, so kann man mit der Space-Taste oder durch Mausklick zur nächsten Folie weiterschalten.

  2. Eine Zusammenfassung des Sporting Code Teil 3 – Segelflug Annex C Ausgabe 2000 – AL8 Fassung ist ab 1. Okt. 2007 gültig Erstellt von Horst Baumann www.horst-baumann.at/onf/ horst.baumann@aon.at

  3. FEDERATION AERONAUTIQUE INTERNATIONALE www.fai.org, sec@fai.org

  4. FEDERATION AERONAUTIQUE INTERNATIONALE ARTEN von SEGELFLUGLEISTUNGEN • Absolute Höhe • Höhengewinn • Dauer • Distanz • Geschwindigkeit SC 1.4.1 a. b. c. d

  5. FAI Leistungsabzeichen ARTEN von SEGELFLUGLEISTUNGEN • Silber C • Gold C • Diamanten • 750, 1000, 1250, 1500, 2000 km Diplom SC 2.1.1, 2.1.2, 2.1.3, 2.1.4

  6. FAI Leistungsabzeichen Achtung Alle Leistungsflüge müssen alleine geflogen werden. Flugzeug ist egal SC 2.0.1

  7. FAI Leistungsabzeichen Achtung Distanzflüge müssen vor der Flugleistung angesagt werden. SC 4.2

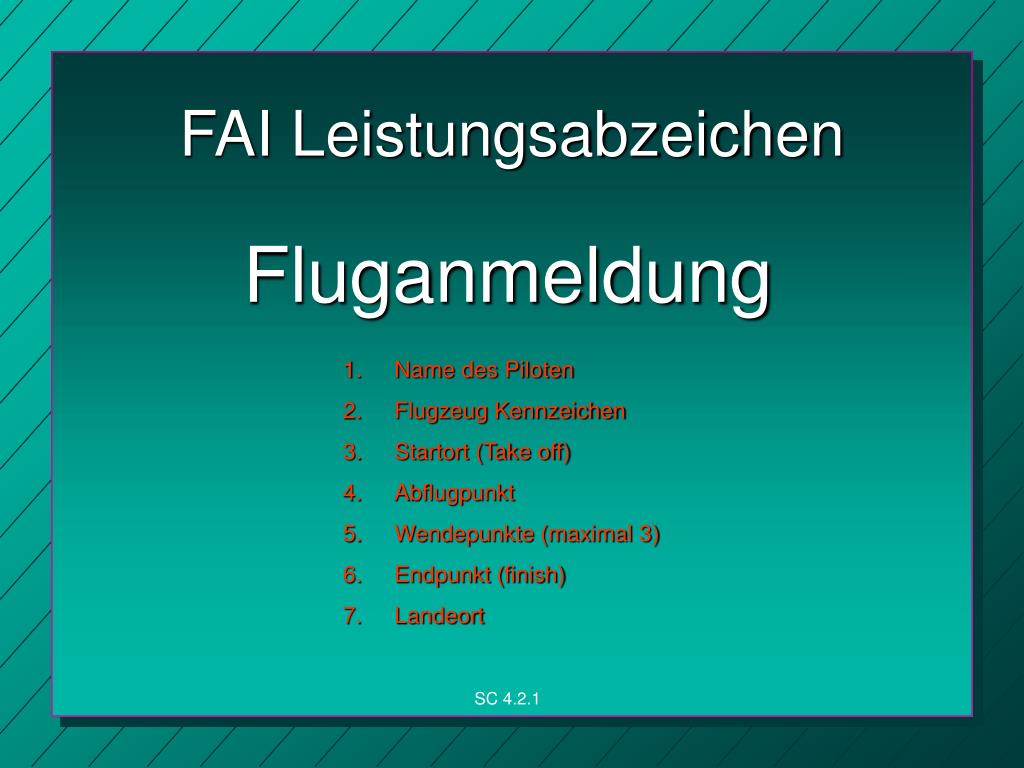

  8. FAI Leistungsabzeichen Fluganmeldung • Name des Piloten • Flugzeug Kennzeichen • Startort (Take off) • Abflugpunkt • Wendepunkte (maximal 3) • Endpunkt (finish) • Landeort SC 4.2.1

  9. FAI Leistungsabzeichen Achtung Bei allen Flügen für ein Leistungsabzeichen gibt es keine freien Wendepunkte SC 1.4.1 d

  10. FAI Leistungsabzeichen Wichtig Es können alle Leistungsbedingungen in einem Flug erfüllt werden. SC 2.0.1

  11. FAI LeistungsabzeichenSilber C • Dauerflug von min. 5 Stunden • Ein Streckenflug von min 50 km • Ein freier Höhengewinn von 1000 m SC 2.1.1

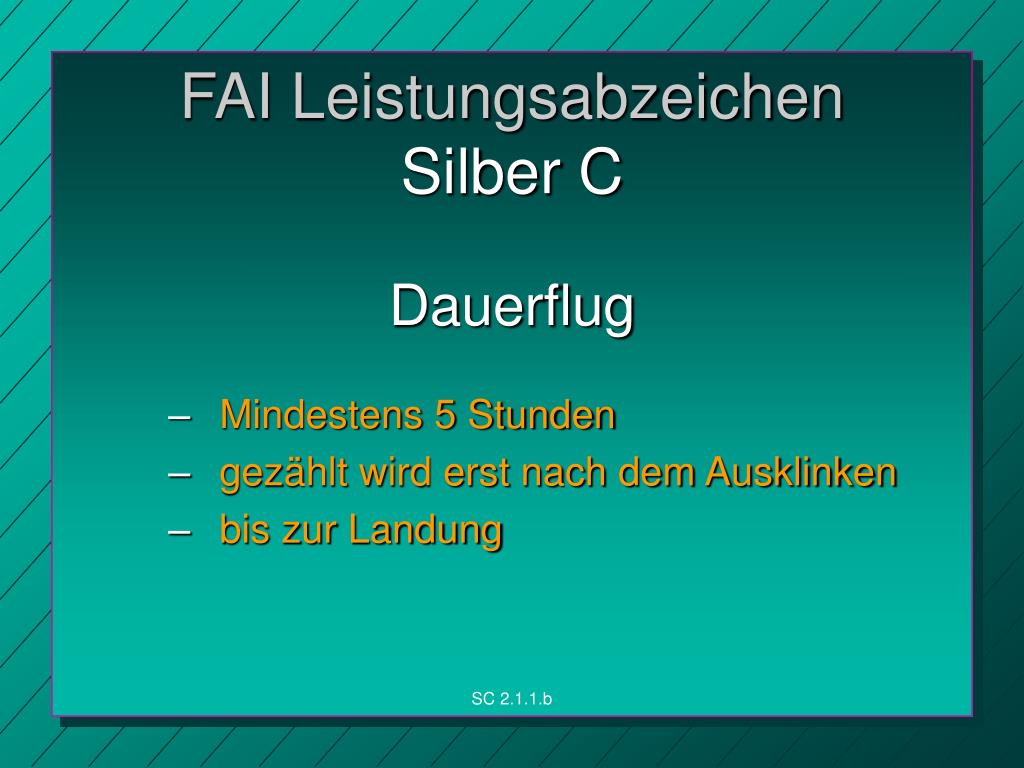

  12. FAI LeistungsabzeichenSilber C • Mindestens 5 Stunden • gezählt wird erst nach dem Ausklinken • bis zur Landung Dauerflug SC 2.1.1.b

  13. FAI LeistungsabzeichenSilber C Dauerflug SC 2.1.2 b.

  14. FAI LeistungsabzeichenSilber C • Gerade Strecke • Ziel-Rückkehrstrecke • Dreieckstrecke Streckenflug von => 50 km SC 1.4.5 a., 2.1.1a

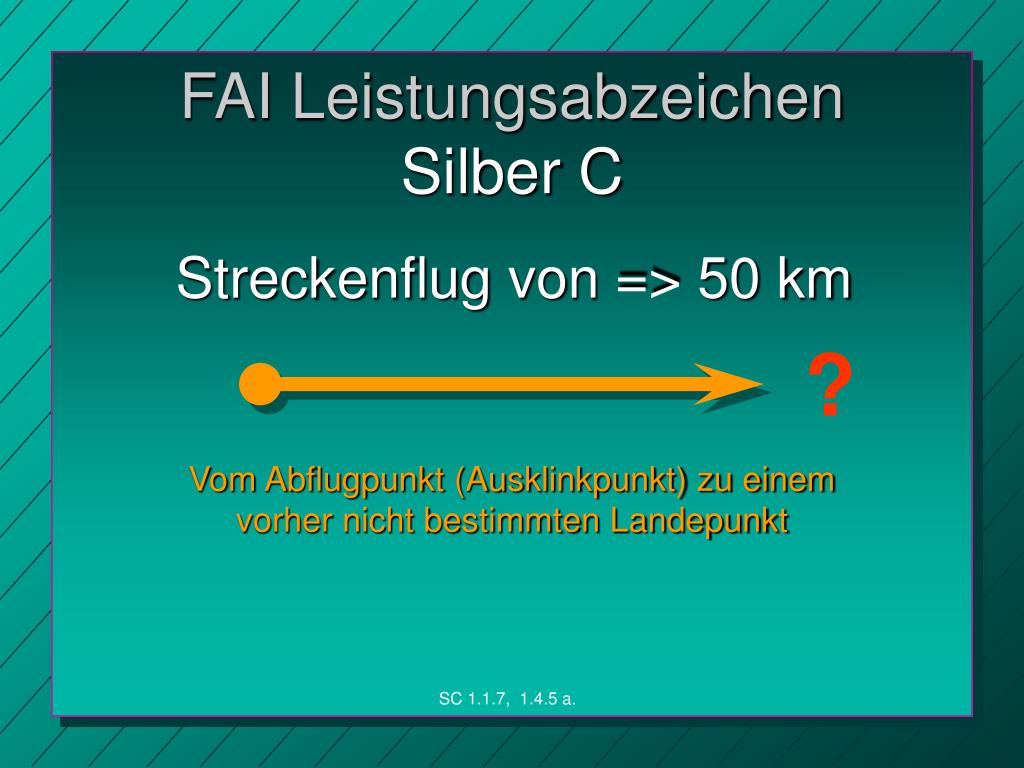

  15. FAI LeistungsabzeichenSilber C Streckenflugvon => 50 km ? Vom Abflugpunkt (Ausklinkpunkt) zu einem vorher nicht bestimmten Landepunkt SC 1.1.7, 1.4.5 a.

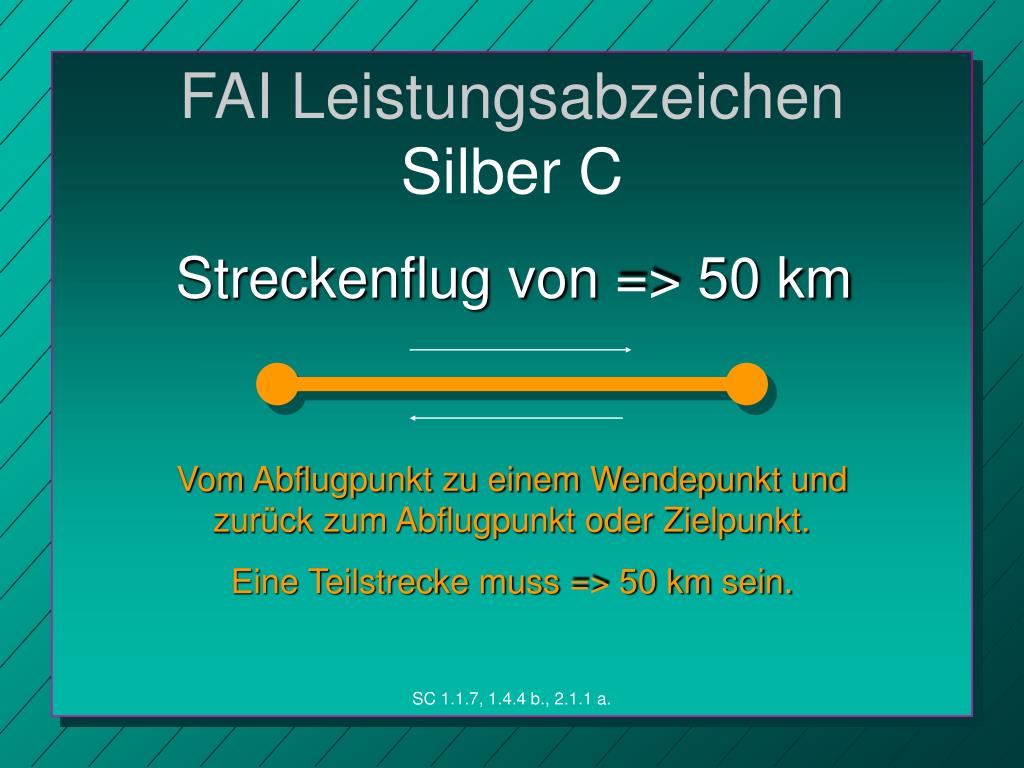

  16. FAI LeistungsabzeichenSilber C Streckenflug von => 50 km Vom Abflugpunkt zu einem Wendepunkt und zurück zum Abflugpunkt oder Zielpunkt. Eine Teilstrecke muss => 50 km sein. SC 1.1.7, 1.4.4 b., 2.1.1 a.

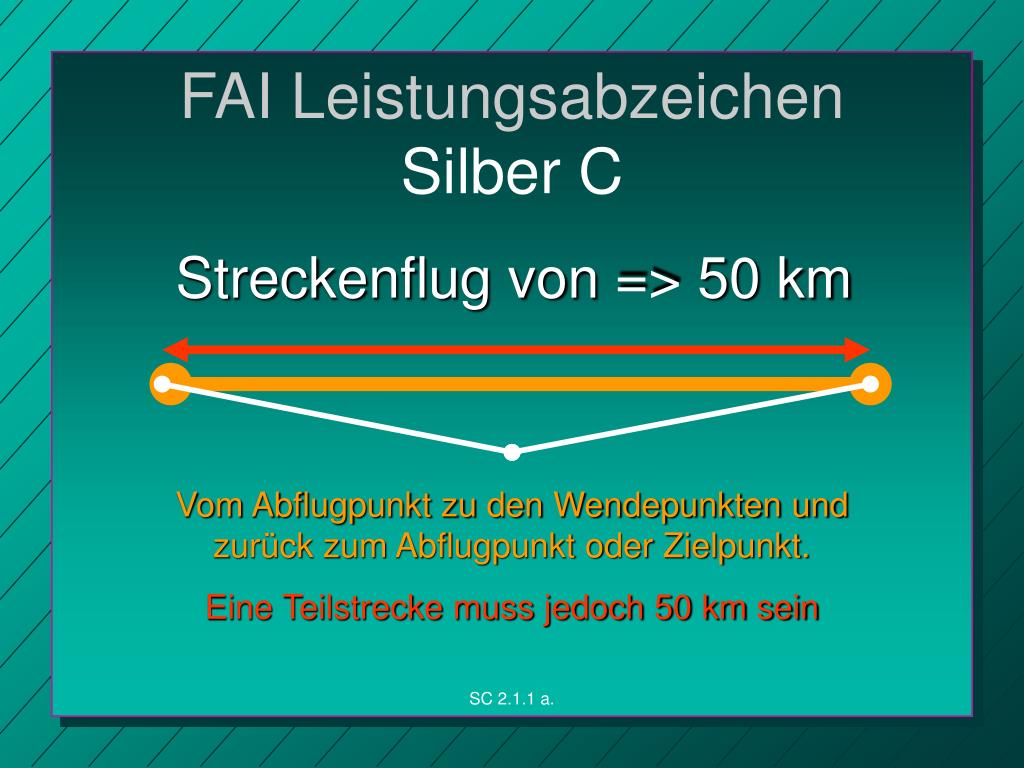

  17. FAI LeistungsabzeichenSilber C Streckenflug von => 50 km Vom Abflugpunkt zu den Wendepunkten und zurück zum Abflugpunkt oder Zielpunkt. Eine Teilstrecke muss jedoch 50 km sein SC 2.1.1 a.

  18. FAI Leistungsabzeichen Höhenverlust a. Bei Flügen über 100 km, in denen der Höhenverlust (1.2.8) mehr als 1.000 m beträgt, muss eine Höhenstrafe (1.2.10) von der Länge der Strecke abgezogen werden, um die offizielle Distanz zu erhalten. b. Bei Flügen bis einschließlich 100 km macht ein Höhenverlust von mehr als 1% der Länge der Strecke die Segelflugleistung ungültig. c. Bei Geschwindigkeits- und Dauerflügen macht ein Höhenverlust von mehr als 1.000 m die Segelflugleistung ungültig. SC 4.4.2a, b, c

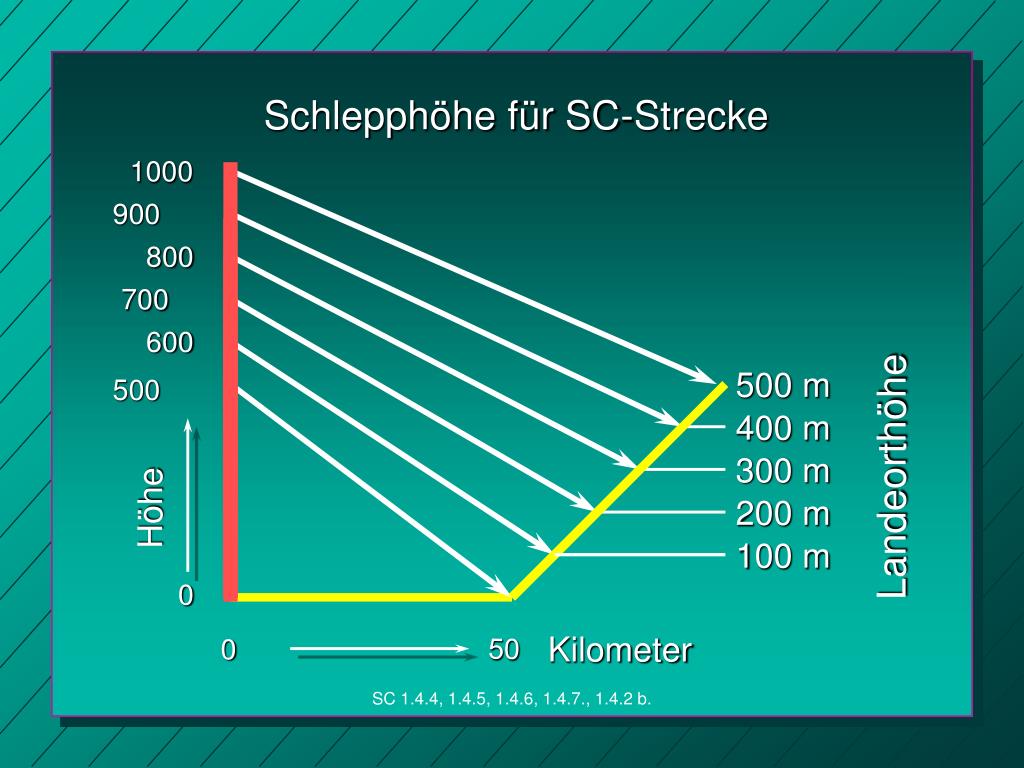

  19. Schlepphöhe für SC-Strecke 1000 900 800 700 600 500 m 500 400 m Landeorthöhe 300 m Höhe 200 m 100 m 0 Kilometer 0 50 SC 1.4.4, 1.4.5, 1.4.6, 1.4.7., 1.4.2 b.

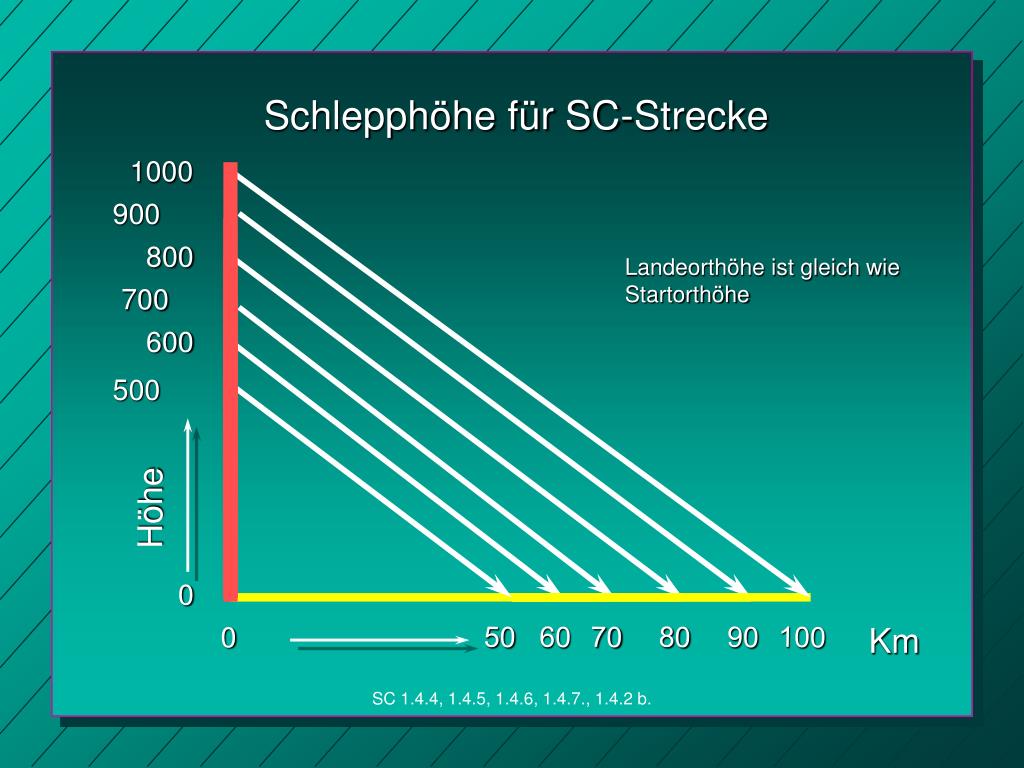

  20. Schlepphöhe für SC-Strecke 1000 900 800 Landeorthöhe ist gleich wie Startorthöhe 700 600 500 Höhe 0 0 50 60 70 80 90 100 Km SC 1.4.4, 1.4.5, 1.4.6, 1.4.7., 1.4.2 b.

  21. FAI LeistungsabzeichenSilber C Höhengewinn von mindestens 1000 m Zwischen der tiefsten Stelle nach dem Ausklinken und der höchsten nachfolgenden Höhe müssen mindestens 1000 m sein. SC 2.1.1.c, 4.4.7 a. b.

  22. FAI LeistungsabzeichenGold C SC 2.1.1

  23. FAI LeistungsabzeichenGold C • Ein Streckenflug von => 300 km • Ein Höhengewinn von => 3000 m • Dauerflug von => 5 Stunden SC 2.1.2 a, b, c.

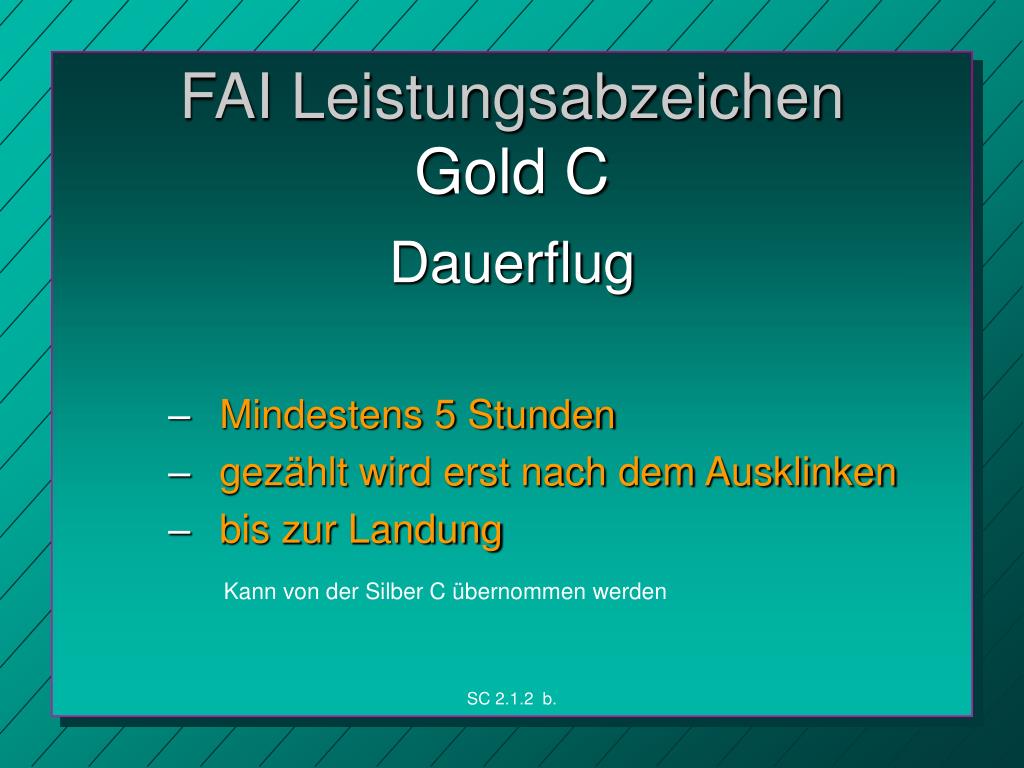

  24. FAI LeistungsabzeichenGold C • Mindestens 5 Stunden • gezählt wird erst nach dem Ausklinken • bis zur Landung Dauerflug Kann von der Silber C übernommen werden SC 2.1.2 b.

  25. FAI LeistungsabzeichenGold C Dauerflug SC 2.1.2 b.

  26. FAI LeistungsabzeichenGold C Streckenflug von => 300 km ? Vom Abflugpunkt (Ausklinkpunkt) zu einem vorher nicht bestimmten Landepunkt SC 1.1.7, 2.1.2 a

  27. FAI LeistungsabzeichenGold C Streckenflug von => 300 km Vom Abflugpunkt zu einem Wendepunkt und zurück zum Abflugpunkt oder Zielpunkt. Die Gesamtstrecke muss => 300 km sein. SC 1.4.1 d., 2.1.2 a.

  28. FAI LeistungsabzeichenGold C Streckenflug von => 300 km Abflug 1.WP Ziel/Endpunkt 2.WP Vom Abflugpunkt zu den Wendepunkten und zurück zum Abflug- Endpunkt. Die Gesamtstrecke muss => 300 km sein SC 1.1.9, 1.1.11, 1.1.12, 1.4.1 d., 2.1.2 a.

  29. FAI LeistungsabzeichenGold C Streckenflug von => 300 km Vom Abflugpunkt zu den Wendepunkten und zurück zum Abflug- Zielpunkt oder Ende. Die Gesamtstrecke muss => 300 km sein SC 1.1.9, 1.1.11, 1.1.12, 1.4.4 b., 2.1.2 a.

  30. FAI LeistungsabzeichenGold C Höhengewinn von mindestens 3000 m Zwischen der tiefsten Stelle nach dem Ausklinken und der höchsten nachfolgenden Höhe müssen mindestens 3000 m sein. SC 2.1.2 c., 4.4.7 a. b.

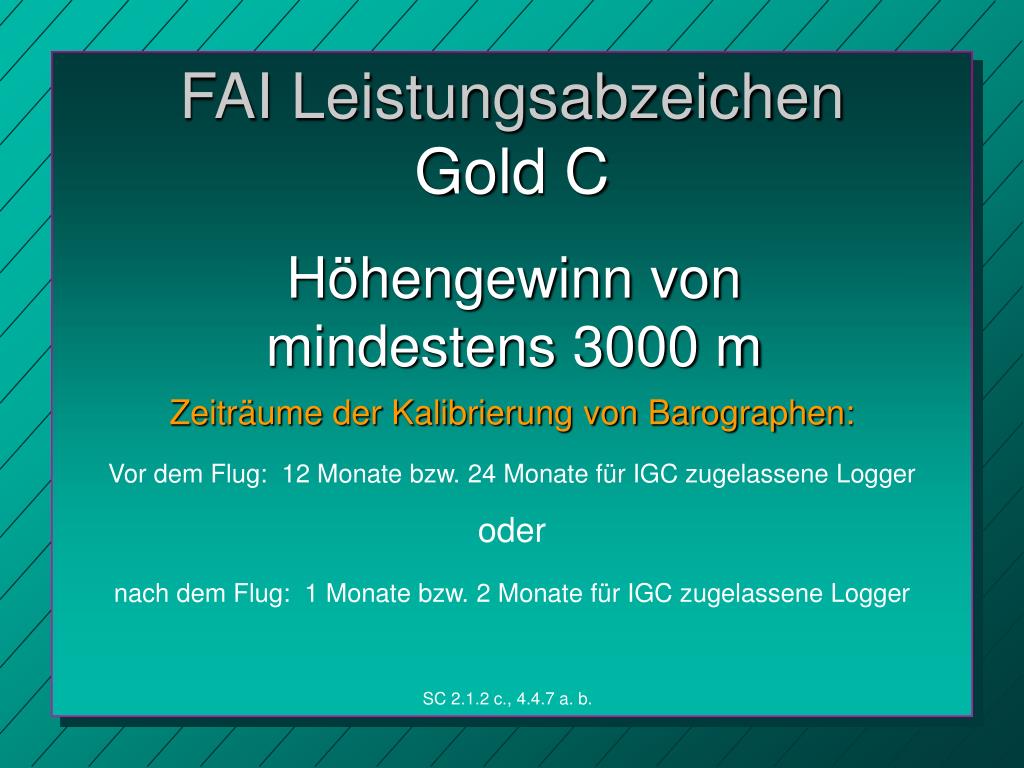

  31. FAI LeistungsabzeichenGold C Höhengewinn von mindestens 3000 m Zeiträume der Kalibrierung von Barographen: Vor dem Flug: 12 Monate bzw. 24 Monate für IGC zugelassene Logger oder nach dem Flug: 1 Monate bzw. 2 Monate für IGC zugelassene Logger SC 2.1.2 c., 4.4.7 a. b.

  32. FAI LeistungsabzeichenDiamanten SC 2.2.2

  33. FAI LeistungsabzeichenDiamanten Es gibt drei Diamanten, jeder von ihnen kann an der Silber C- und Gold-C und an den Abzeichen für Flüge von 1000 km und mehr getragen werden SC 2.2.2

  34. FAI LeistungsabzeichenDiamanten • Diamant Distanz • Diamant Ziel • Diamant Höhe SC 2.1.3 a., b., c.

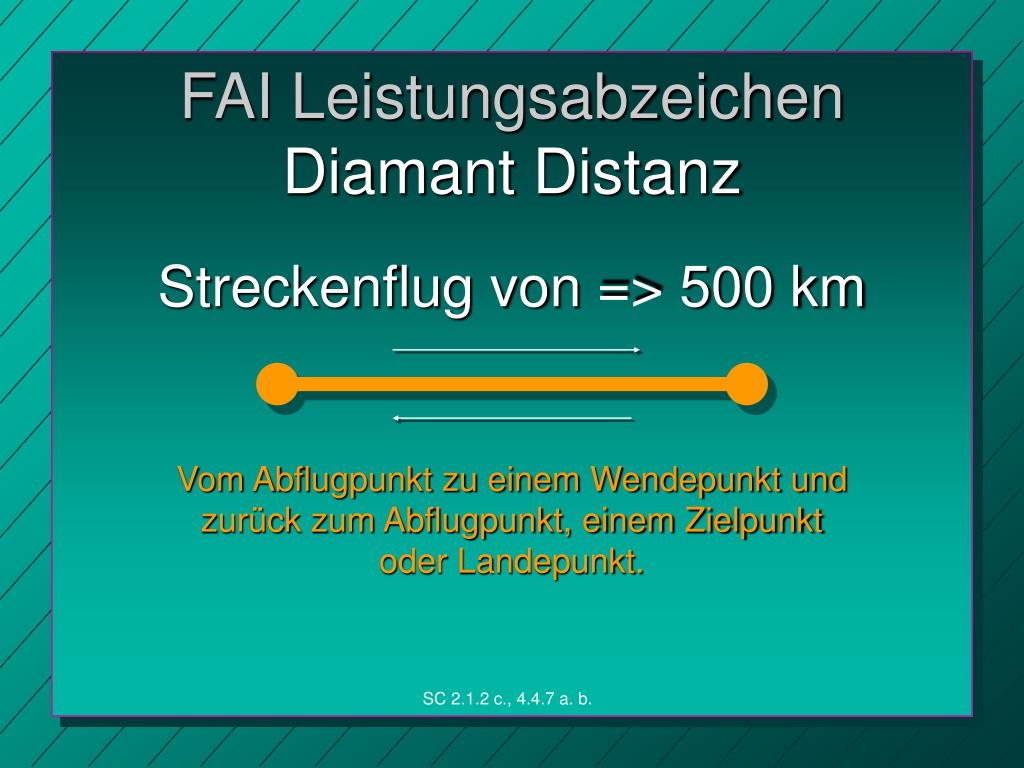

  35. FAI LeistungsabzeichenDiamant Distanz Streckenflug von => 500 km Vom Abflugpunkt zu einem Wendepunkt und zurück zum Abflugpunkt, einem Zielpunkt oder Landepunkt. SC 2.1.2 c., 4.4.7 a. b.

  36. FAI LeistungsabzeichenDiamant Distanz Streckenflug von => 500 km Alle Arten von angesagten Flügen sind möglich. Gilt auch, wenn der angesagte Endpunkt nicht erreicht wurde SC 2.1.2 c.

  37. FAI LeistungsabzeichenDiamant Ziel Zielflug von => 300 km Vom Abflugpunkt zu einem Wendepunkt und zurück zum Abflugpunkt oder zu einem Zielpunkt SC 2.1.3 b.

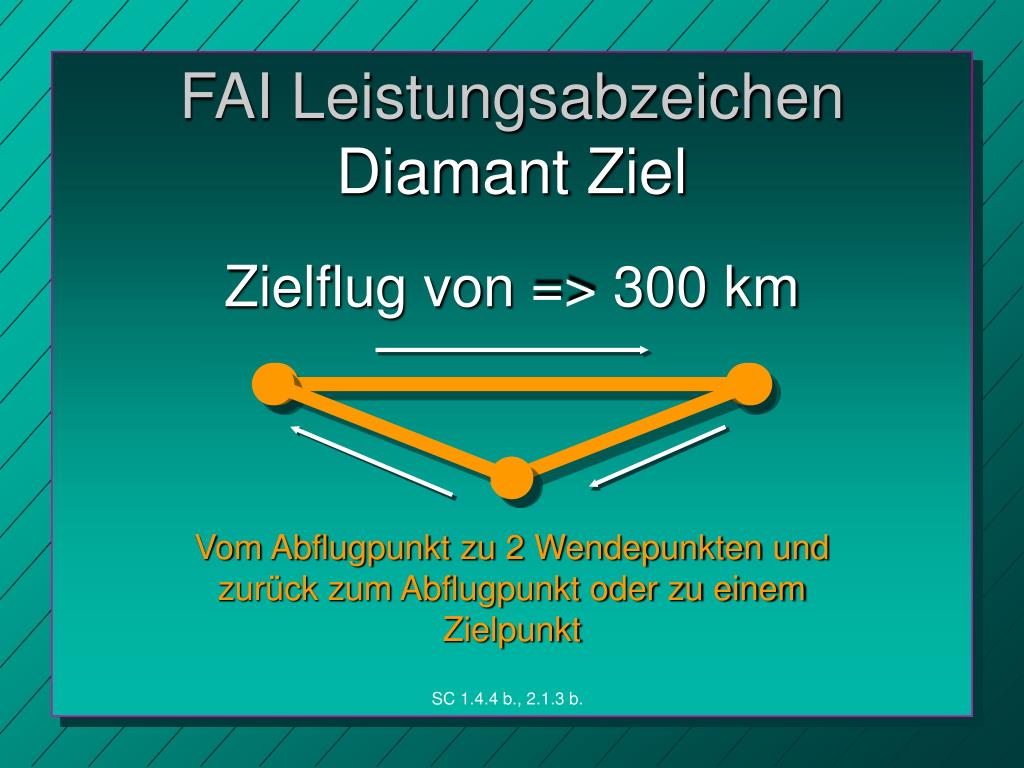

  38. FAI LeistungsabzeichenDiamant Ziel Zielflug von => 300 km Vom Abflugpunkt zu 2 Wendepunkten und zurück zum Abflugpunkt oder zu einem Zielpunkt SC 1.4.4 b., 2.1.3 b.

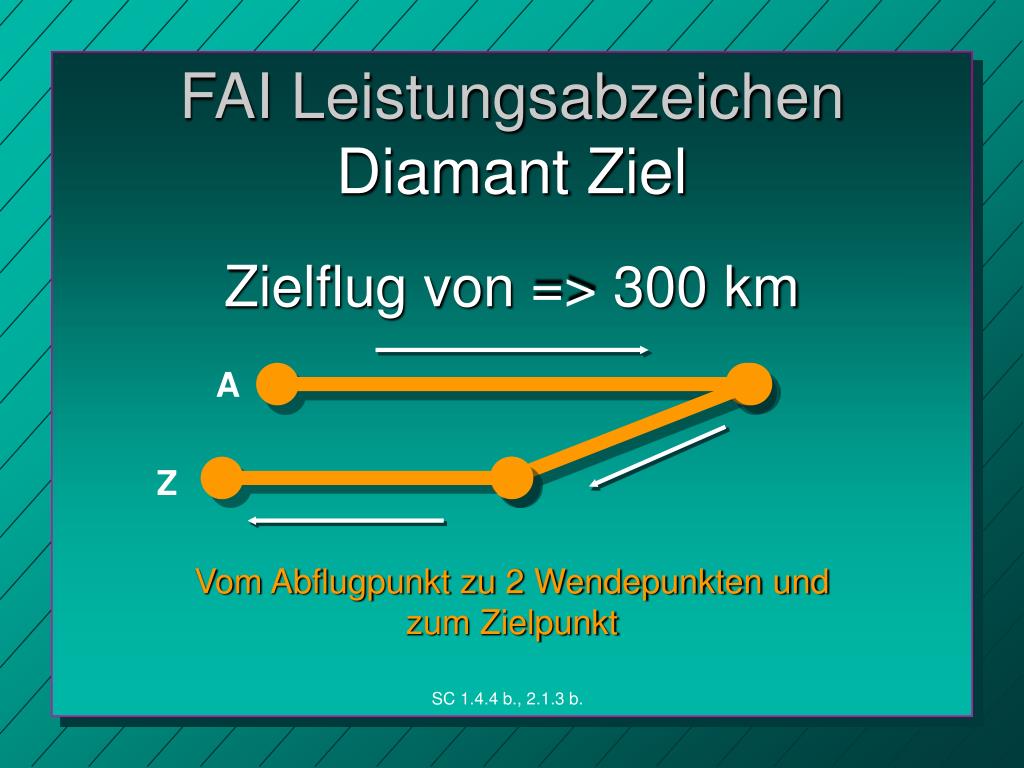

  39. FAI LeistungsabzeichenDiamant Ziel Zielflug von => 300 km A Z Vom Abflugpunkt zu 2 Wendepunkten und zum Zielpunkt SC 1.4.4 b., 2.1.3 b.

  40. FAI LeistungsabzeichenDiamant Ziel Zielflug von => 300 km Gilt nicht bei einem Flug über drei Wendepunkte (JOJO) Bei 2 bzw. 3 WP muss es ein Dreieck ergeben SC 1.4.4 a. b, 2.1.3 b.

  41. FAI LeistungsabzeichenDiamant Höhe Höhengewinn von min. 5000 m Zwischen der tiefsten Stelle nach dem Ausklinken und der höchsten nachfolgenden Höhe müssen mindestens 5000 m sein. SC 2.1.2 c., 4.4.7 a. b.

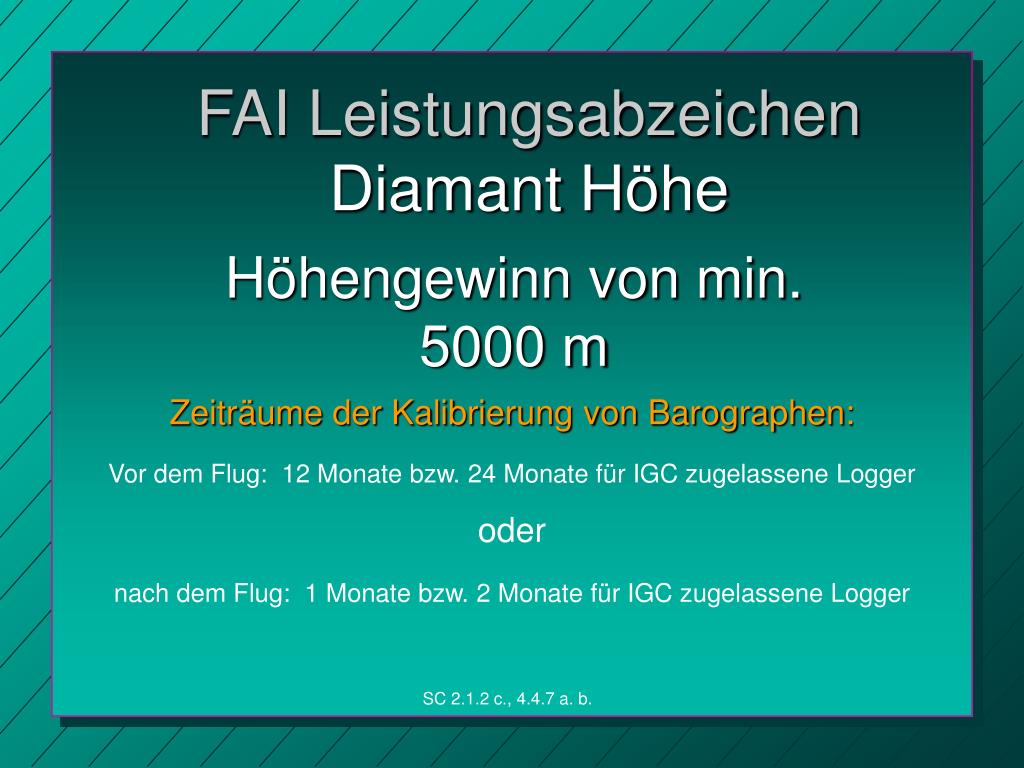

  42. FAI LeistungsabzeichenDiamant Höhe Höhengewinn von min. 5000 m Zeiträume der Kalibrierung von Barographen: Vor dem Flug: 12 Monate bzw. 24 Monate für IGC zugelassene Logger oder nach dem Flug: 1 Monate bzw. 2 Monate für IGC zugelassene Logger SC 2.1.2 c., 4.4.7 a. b.

  43. FAI LeistungsabzeichenDiplome Streckenflug von mindestens 750km, 1000km, 1250km, usw Vom Abflugpunkt über max. 3 Wendepunkte und zurück zum Abflugpunkt, Zielpunkt oder Landepunkt SC 2.2.3

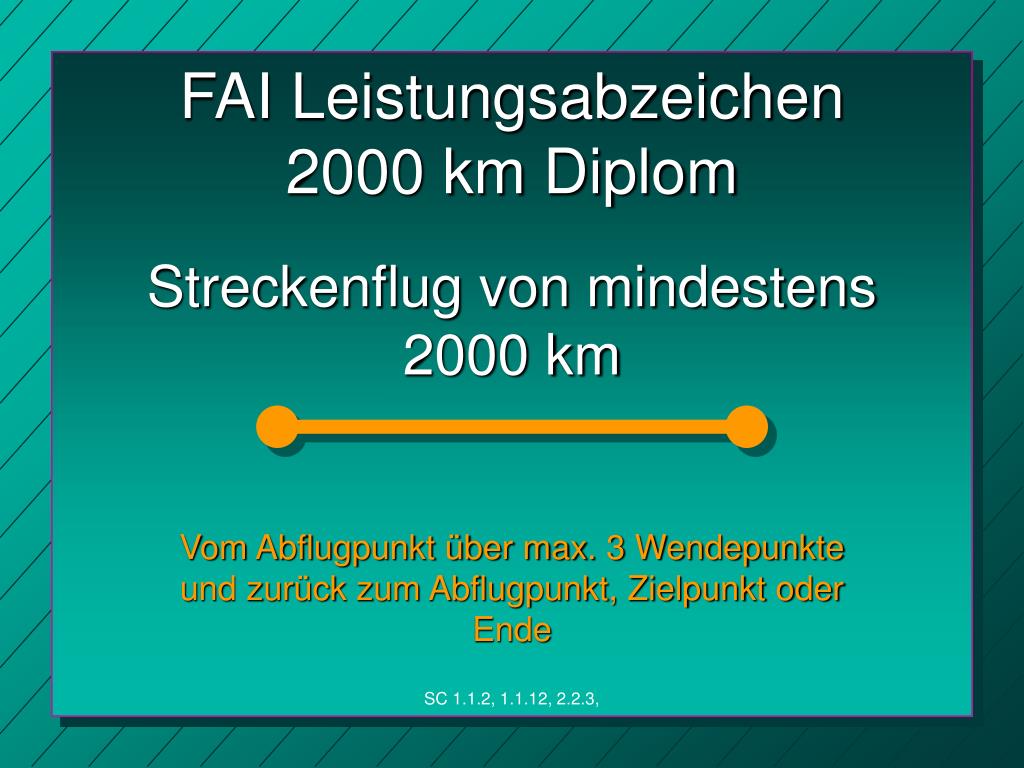

  44. FAI Leistungsabzeichen2000 km Diplom Streckenflug von mindestens 2000 km Vom Abflugpunkt über max. 3 Wendepunkte und zurück zum Abflugpunkt, Zielpunkt oder Ende SC 1.1.2, 1.1.12, 2.2.3,

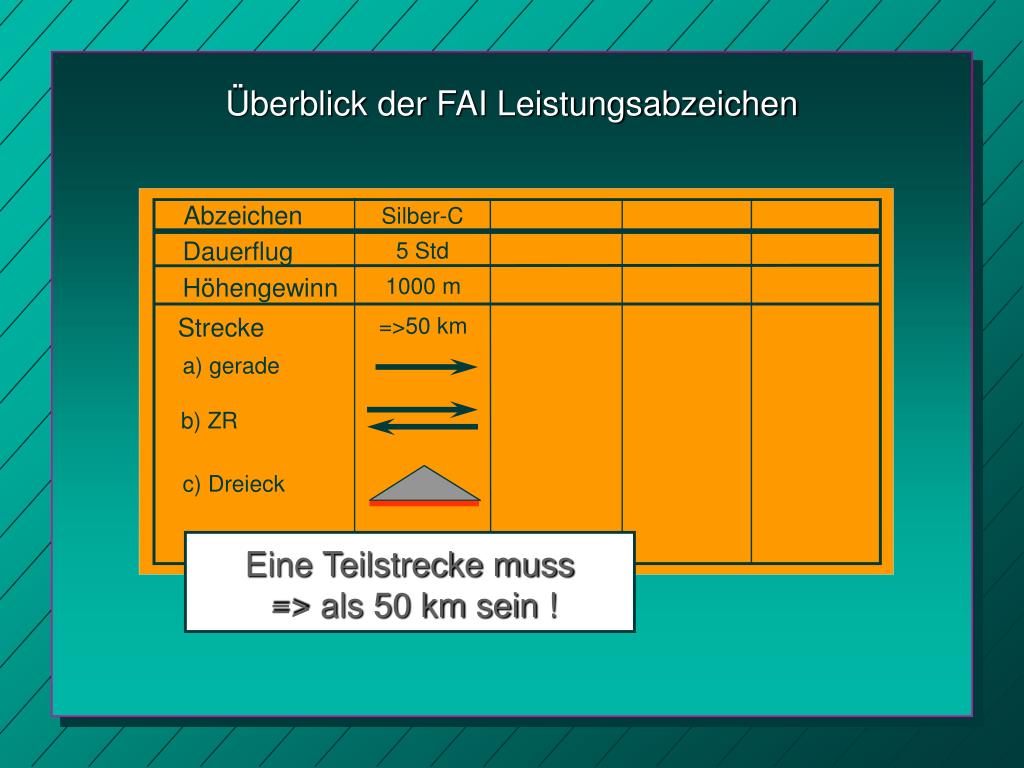

  45. Überblick der FAI Leistungsabzeichen Abzeichen Silber-C Dauerflug 5 Std Höhengewinn 1000 m Strecke =>50 km a) gerade b) ZR c) Dreieck Eine Teilstrecke muss => als 50 km sein !

  46. Überblick der FAI Leistungsabzeichen Abzeichen Silber-C Gold-C Diamanten Diplom Dauerflug 5 Std 5 Std Höhengewinn 1000 m 3000 m 5000 m Strecke =>50 km =>300 km =>300 km =>1000 km =>500 km a) gerade b) ZR c) Dreieck d) JOJO JOJO nicht bei Diamant Ziel

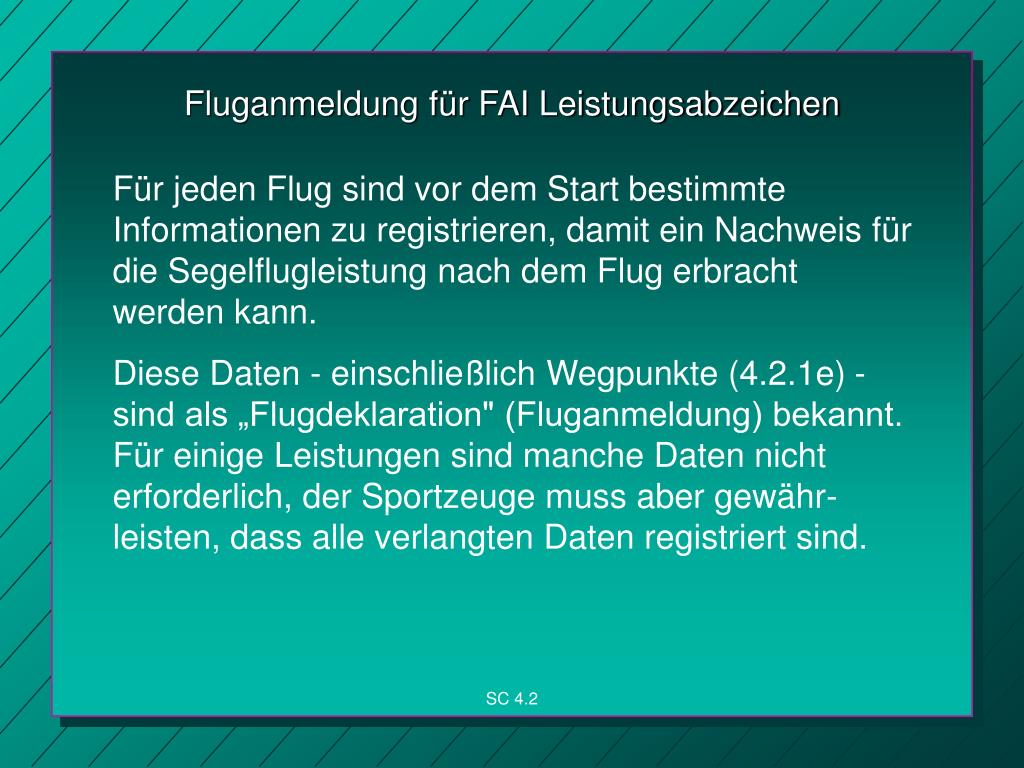

  47. Fluganmeldung für FAI Leistungsabzeichen Für jeden Flug sind vor dem Start bestimmte Informationen zu registrieren, damit ein Nachweis für die Segelflugleistung nach dem Flug erbracht werden kann. Diese Daten - einschließlich Wegpunkte (4.2.1e) - sind als „Flugdeklaration" (Fluganmeldung) bekannt. Für einige Leistungen sind manche Daten nicht erforderlich, der Sportzeuge muss aber gewähr-leisten, dass alle verlangten Daten registriert sind. SC 4.2

  48. Fluganmeldung für FAI Leistungsabzeichen FORDERUNGEN an FLUGDATEN Nachfolgende Liste enthält alle Flugdaten, die zusammengestellt oder gemessen werden müssen, um den Nachweis einer Segelflugleistung zu erbringen. SC 4.1

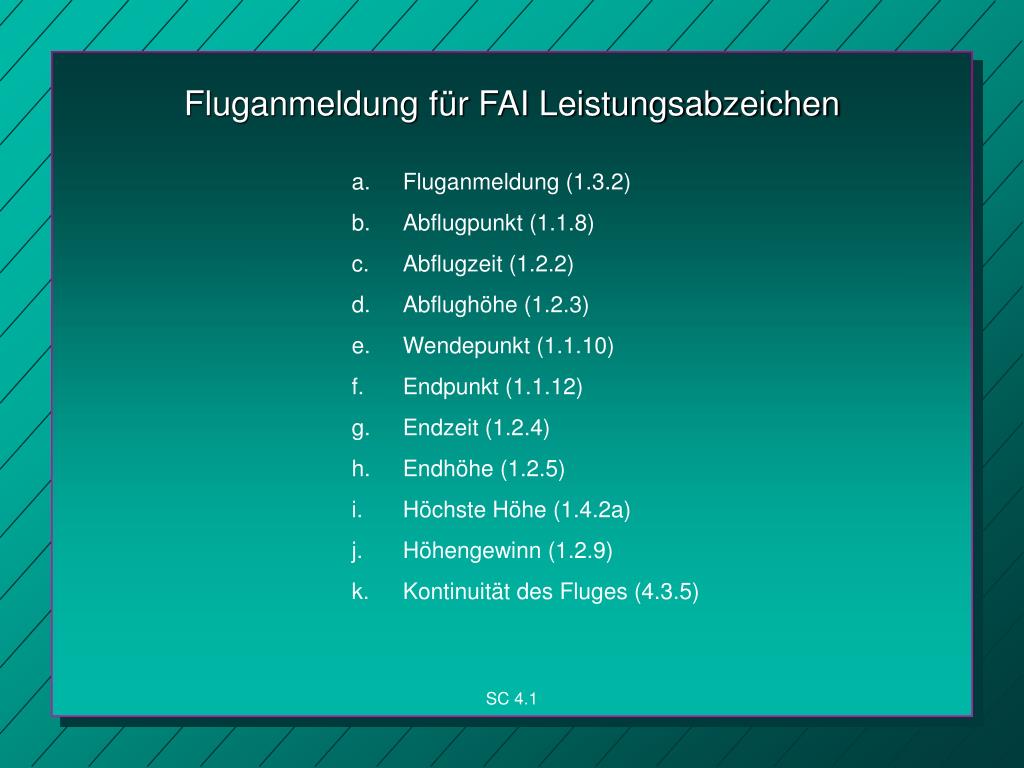

  49. Fluganmeldung für FAI Leistungsabzeichen • a. Fluganmeldung (1.3.2) • b. Abflugpunkt (1.1.8) • c. Abflugzeit (1.2.2) • d. Abflughöhe (1.2.3) • e. Wendepunkt (1.1.10) • f. Endpunkt (1.1.12) • g. Endzeit (1.2.4) • h. Endhöhe (1.2.5) • i. Höchste Höhe (1.4.2a) • j. Höhengewinn (1.2.9) • Kontinuität des Fluges (4.3.5) SC 4.1

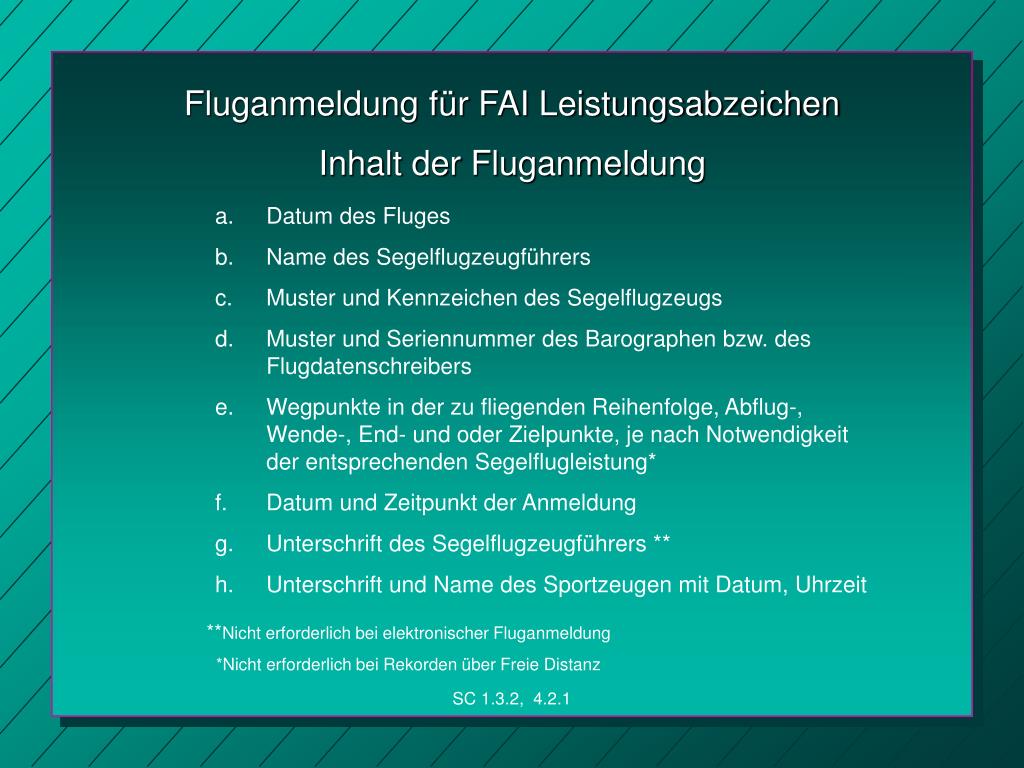

  50. Fluganmeldung für FAI Leistungsabzeichen Inhalt der Fluganmeldung • a. Datum des Fluges • b. Name des Segelflugzeugführers • c. Muster und Kennzeichen des Segelflugzeugs • d. Muster und Seriennummer des Barographen bzw. des Flugdatenschreibers • e. Wegpunkte in der zu fliegenden Reihenfolge, Abflug-, Wende-, End- und oder Zielpunkte, je nach Notwendigkeit der entsprechenden Segelflugleistung* • Datum und Zeitpunkt der Anmeldung • Unterschrift des Segelflugzeugführers ** • Unterschrift und Name des Sportzeugen mit Datum, Uhrzeit **Nicht erforderlich bei elektronischer Fluganmeldung *Nicht erforderlich bei Rekorden über Freie Distanz SC 1.3.2, 4.2.1
