  1. IUT LE CREUSOT LICENCE MCI JLA LIAISON SERIE SOUS LABVIEW

  2. LIAISON SERIE SOUS LABVIEW • CONFIGURATION:

  3. LIAISON SERIE SOUS LABVIEW • CONFIGURATION: ressource

  4. LIAISON SERIE SOUS LABVIEW • CONFIGURATION: débit

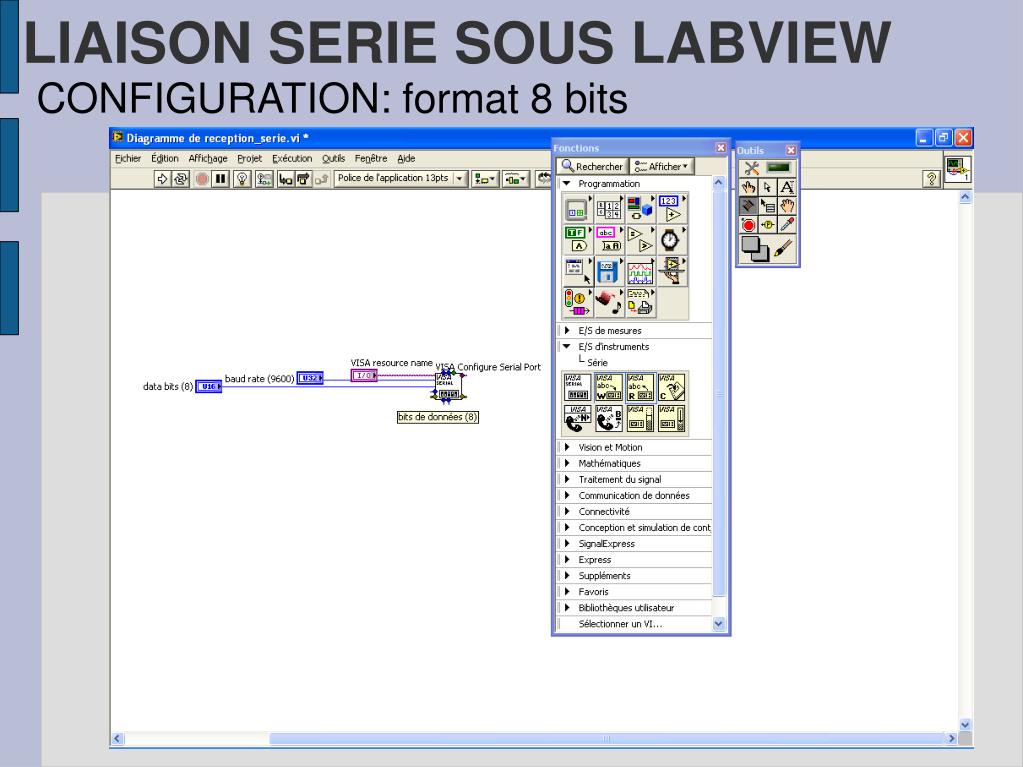

  5. LIAISON SERIE SOUS LABVIEW • CONFIGURATION: format 8 bits

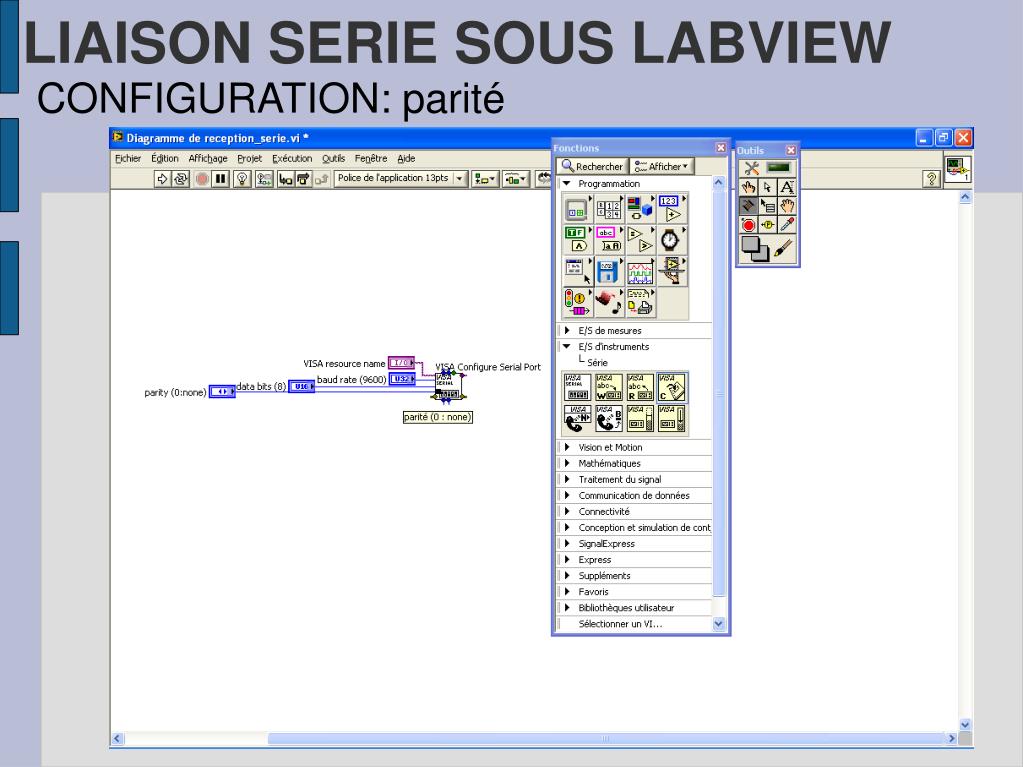

  6. LIAISON SERIE SOUS LABVIEW • CONFIGURATION: parité

  7. LIAISON SERIE SOUS LABVIEW • CONFIGURATION: nombre de bits de stop

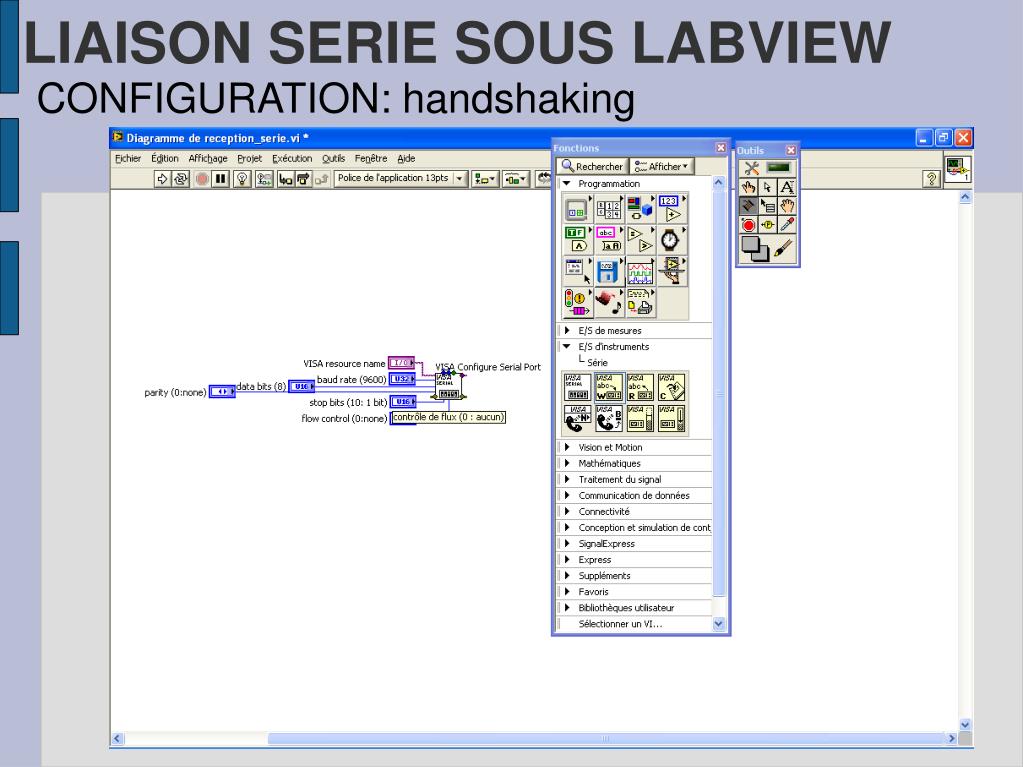

  8. LIAISON SERIE SOUS LABVIEW • CONFIGURATION: handshaking

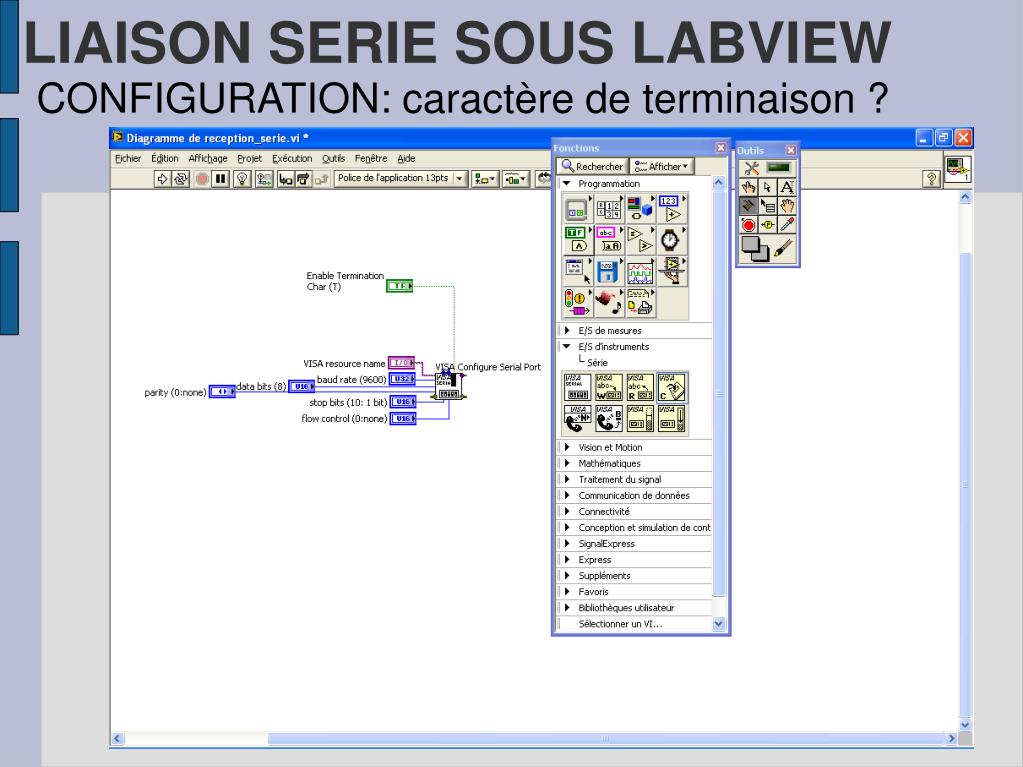

  9. LIAISON SERIE SOUS LABVIEW • CONFIGURATION: caractère de terminaison ?

  10. LIAISON SERIE SOUS LABVIEW • CONFIGURATION: caractère de terminaison ?NON!

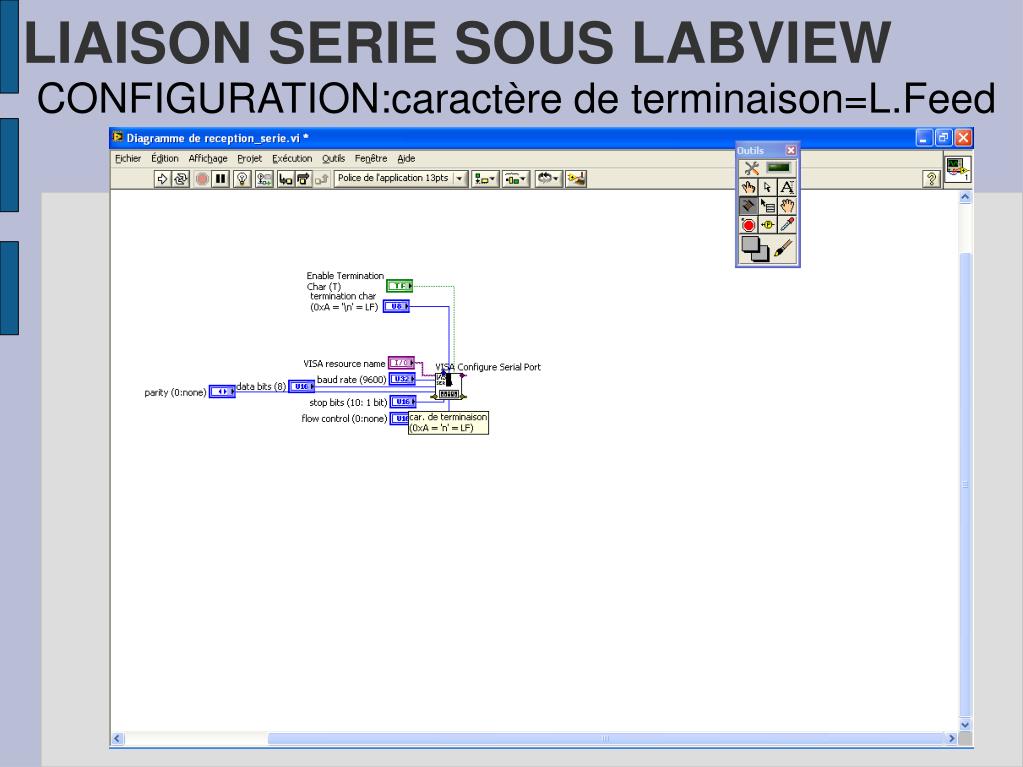

  11. LIAISON SERIE SOUS LABVIEW • CONFIGURATION:caractère de terminaison=L.Feed

  12. LIAISON SERIE SOUS LABVIEW • CONFIGURATION:Time out = arrêt de l'attente

  13. LIAISON SERIE SOUS LABVIEW • CONFIGURATION: affichage de gestion des erreurs

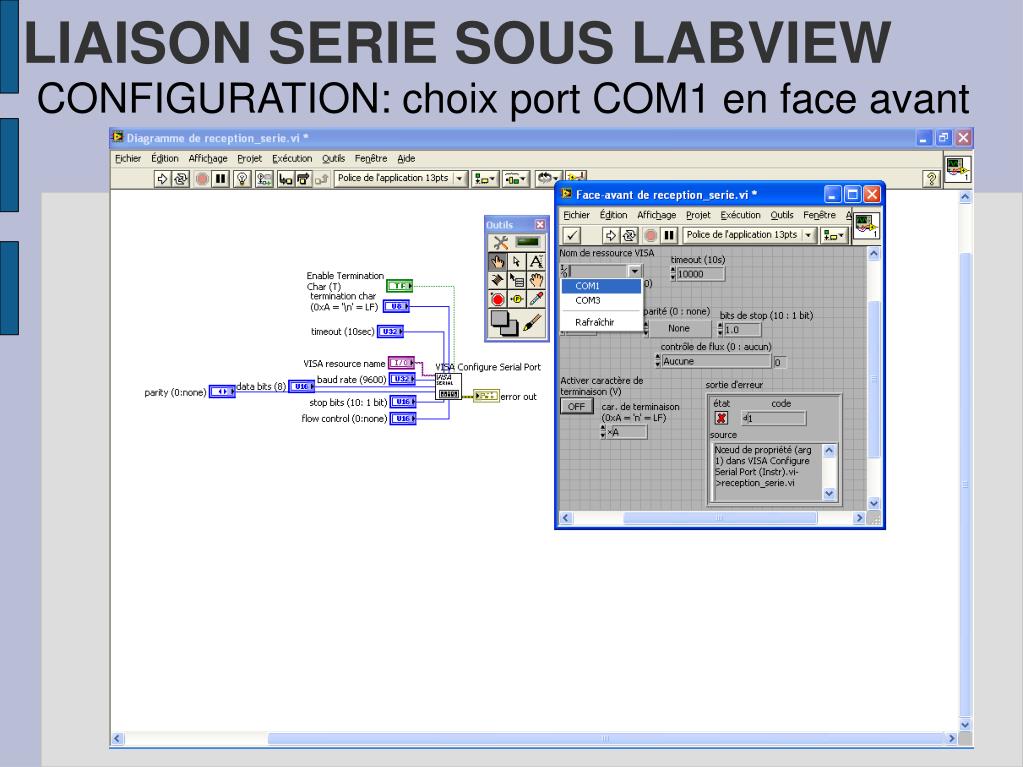

  14. LIAISON SERIE SOUS LABVIEW • CONFIGURATION: choix port COM1 en face avant

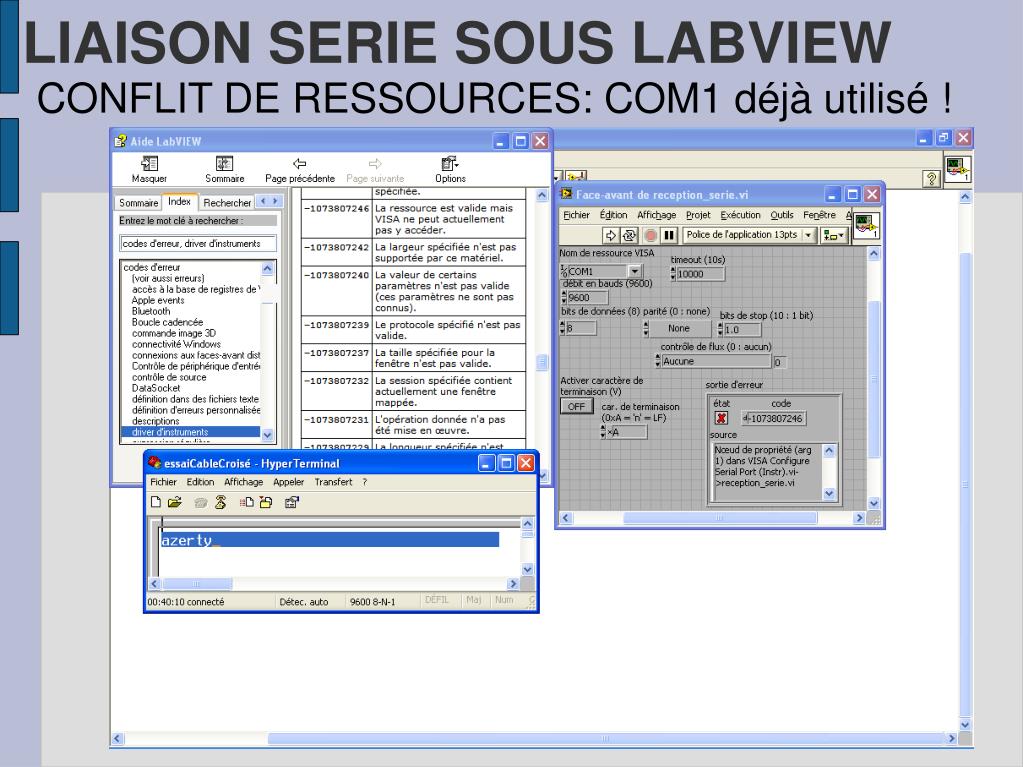

  15. LIAISON SERIE SOUS LABVIEW • CONFLIT DE RESSOURCES: COM1 déjà utilisé !

  16. LIAISON SERIE SOUS LABVIEW • PLUS DE CONFLIT DE RESSOURCES:COM1 libre

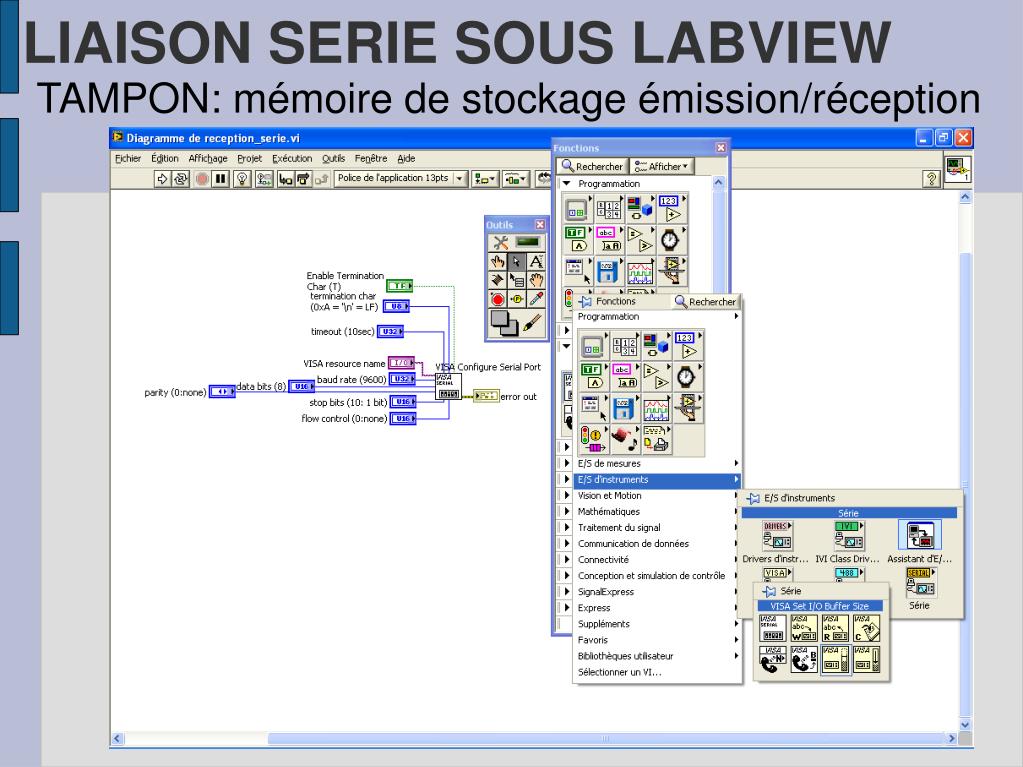

  17. LIAISON SERIE SOUS LABVIEW • TAMPON: mémoire de stockage émission/réception

  18. LIAISON SERIE SOUS LABVIEW • TAMPON: propagation de la ressource utilisée

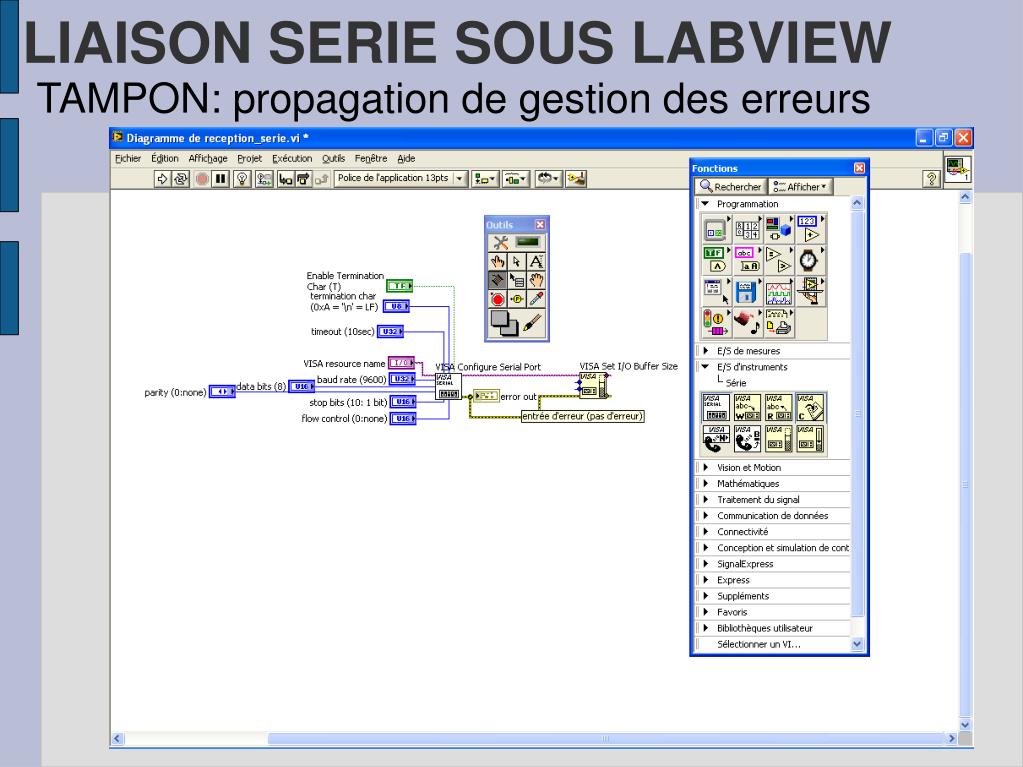

  19. LIAISON SERIE SOUS LABVIEW • TAMPON: propagation de gestion des erreurs

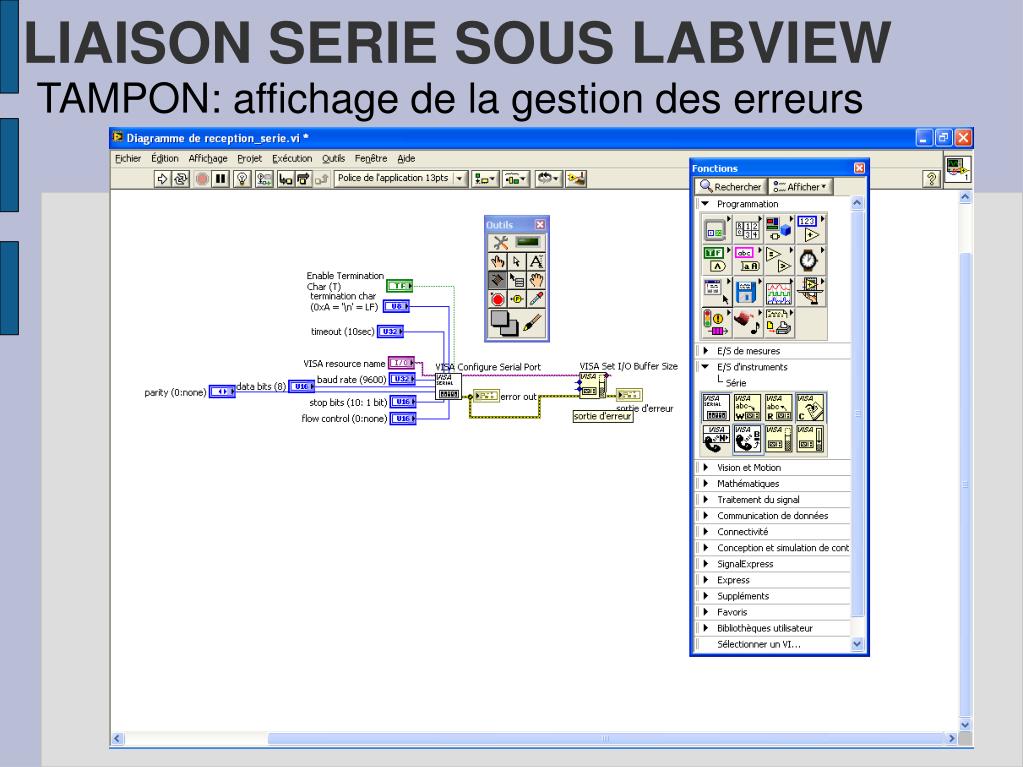

  20. LIAISON SERIE SOUS LABVIEW • TAMPON: affichage de la gestion des erreurs

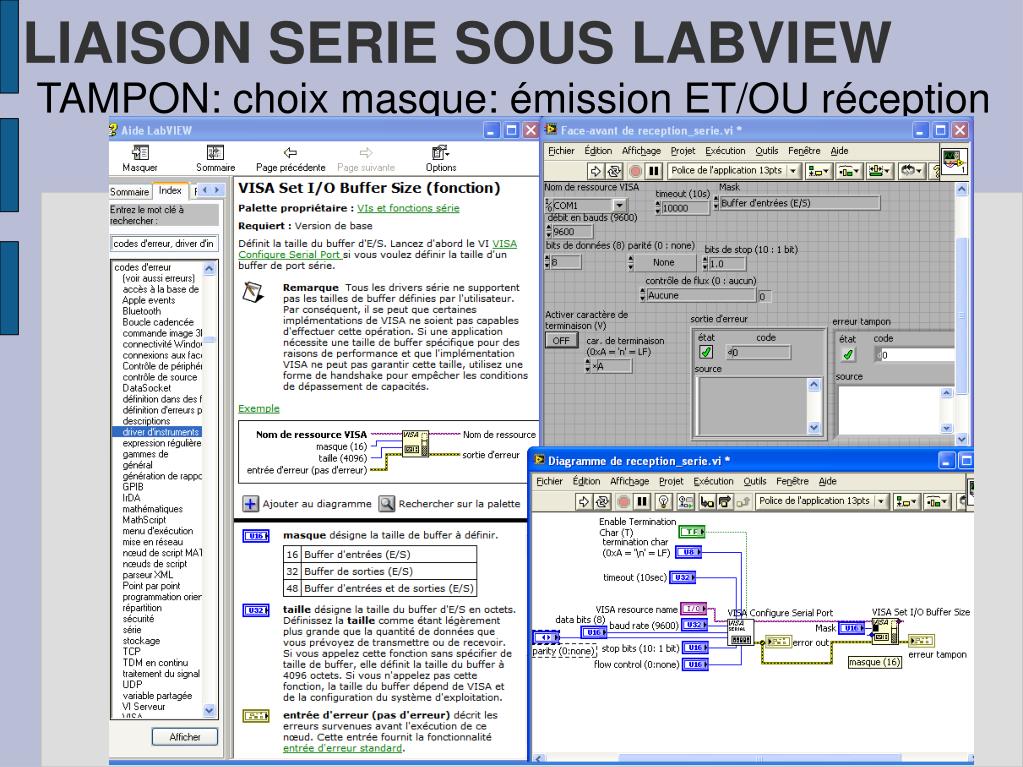

  21. LIAISON SERIE SOUS LABVIEW • TAMPON: choix masque: émission ET/OU réception

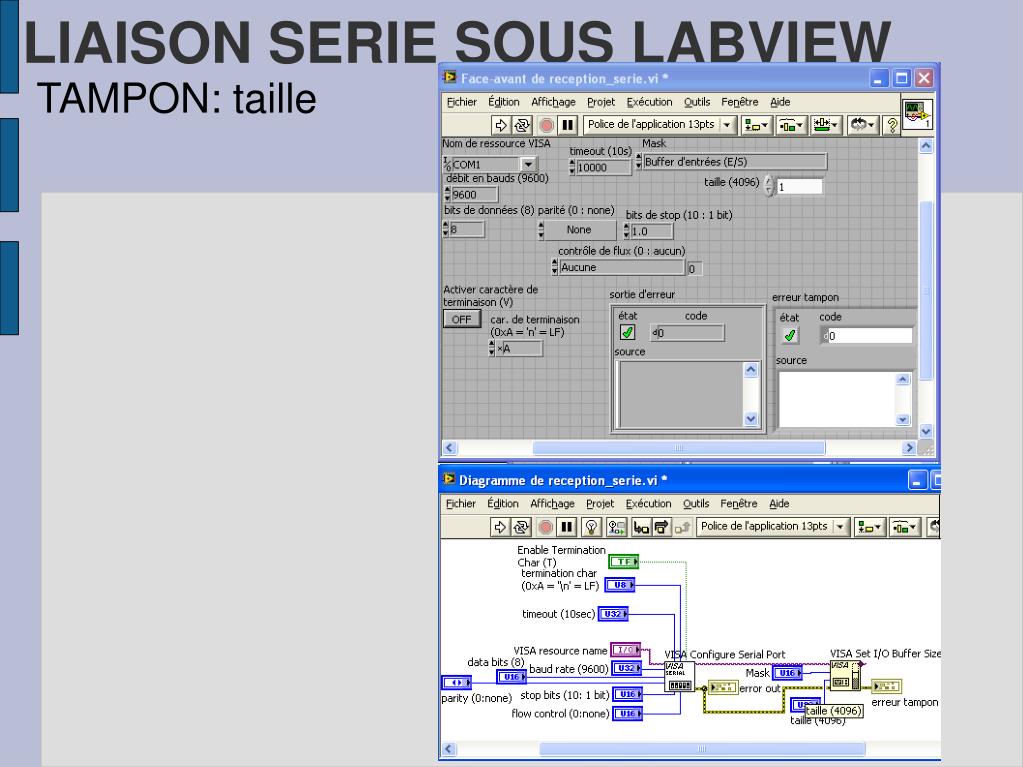

  22. LIAISON SERIE SOUS LABVIEW • TAMPON: taille

  23. LIAISON SERIE SOUS LABVIEW • LECTURE:réception caractères venant de l'extérieur

  24. LIAISON SERIE SOUS LABVIEW • LECTURE: gestion des erreurs

  25. LIAISON SERIE SOUS LABVIEW • LECTURE: propagation de la ressource

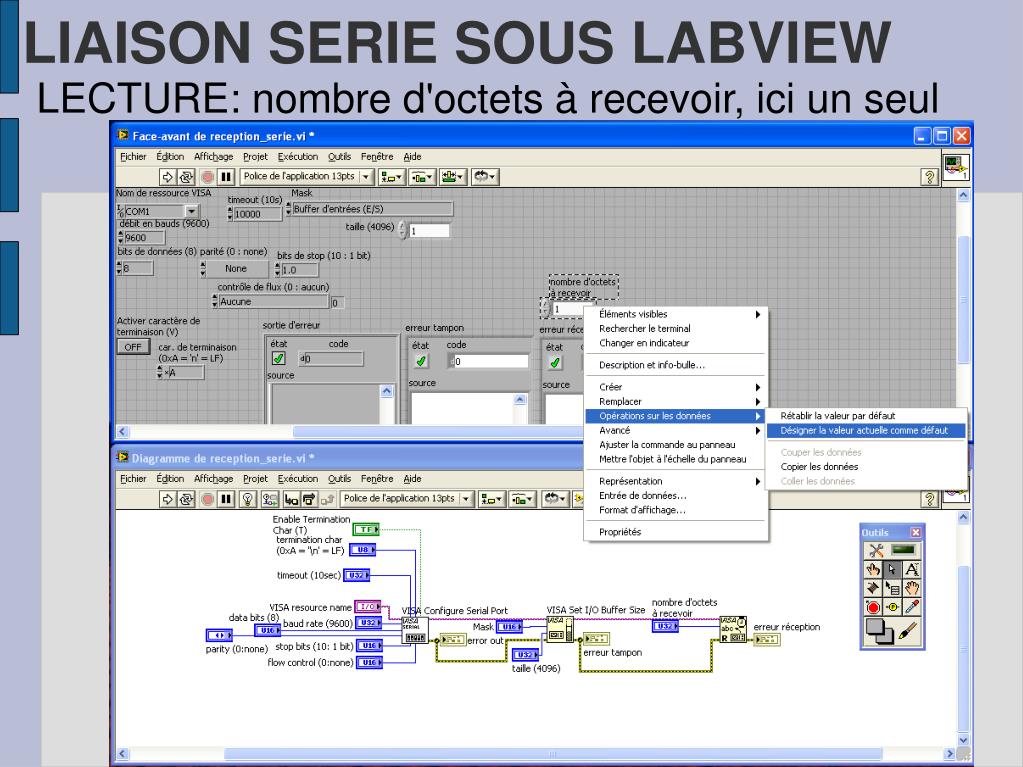

  26. LIAISON SERIE SOUS LABVIEW • LECTURE: nombre d'octets à recevoir, ici un seul

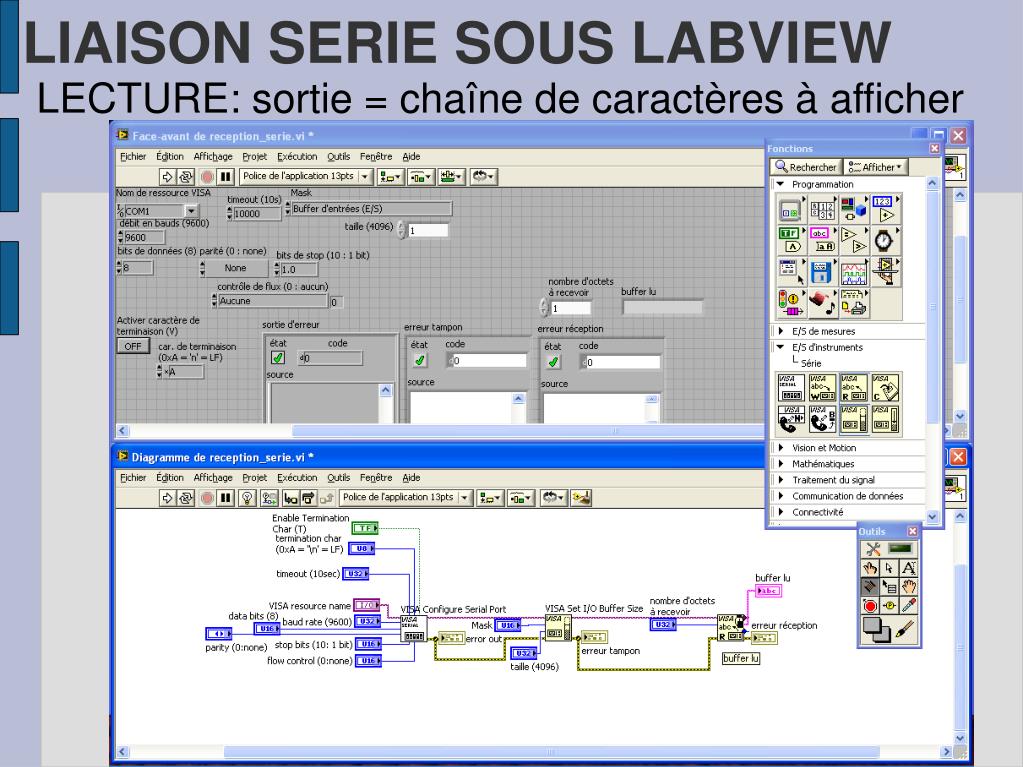

  27. LIAISON SERIE SOUS LABVIEW • LECTURE: sortie = chaîne de caractères à afficher

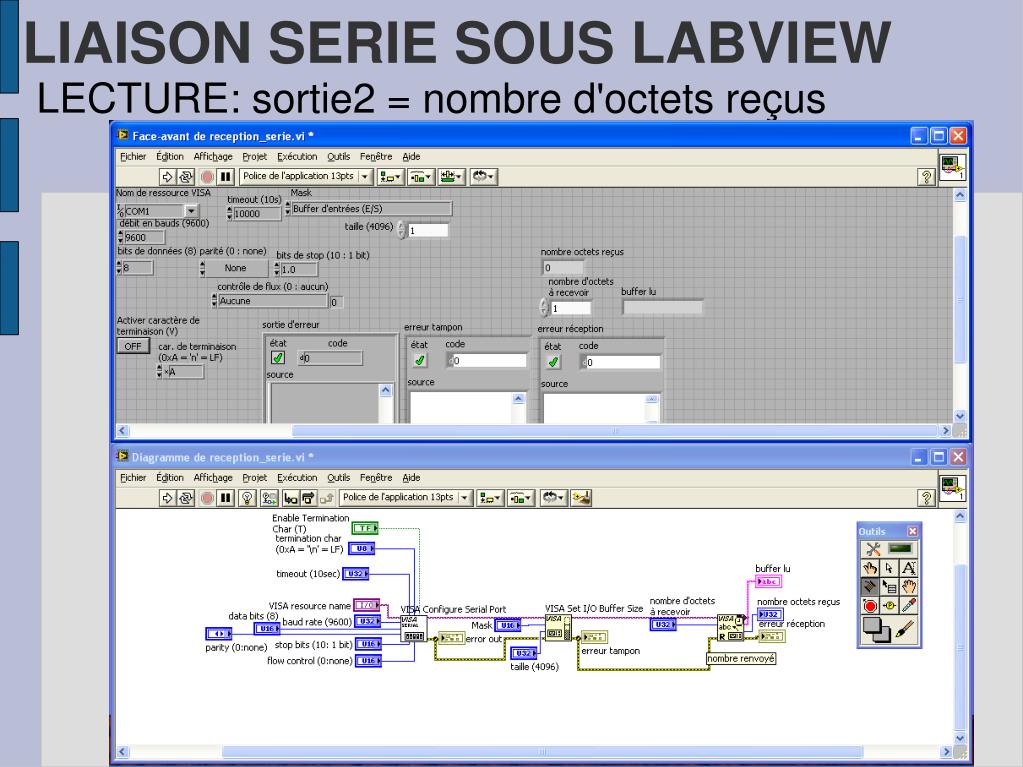

  28. LIAISON SERIE SOUS LABVIEW • LECTURE: sortie2 = nombre d'octets reçus

  29. LIAISON SERIE SOUS LABVIEW • LECTURE: boucle While cadencée par durée carac.

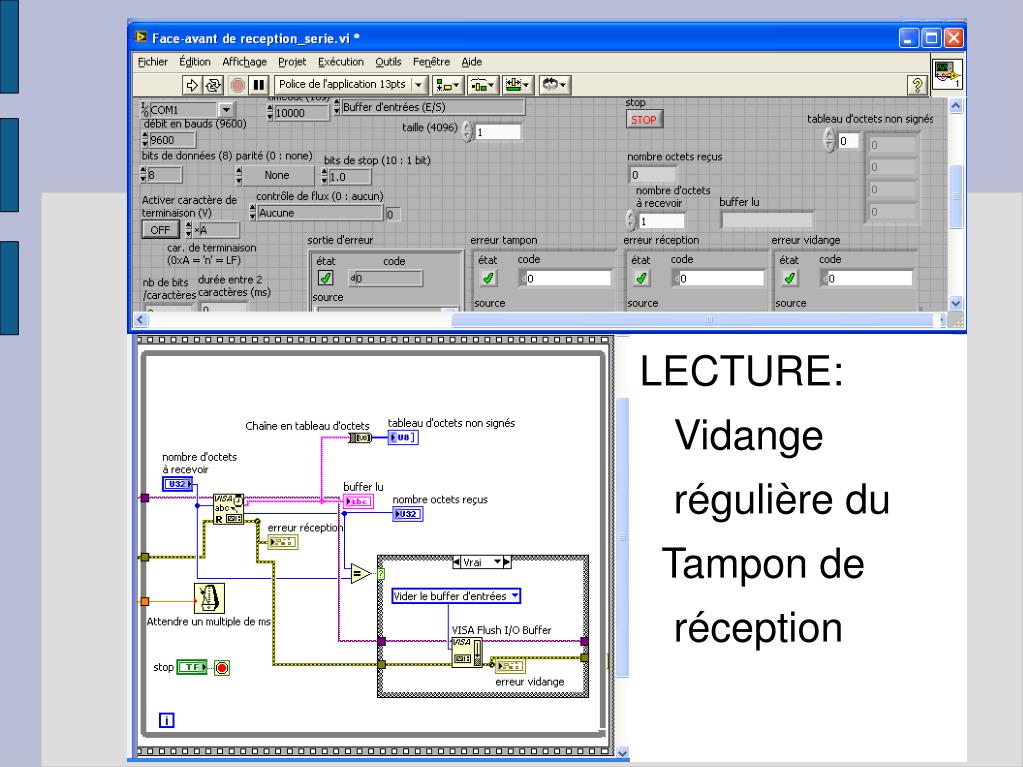

  30. LECTURE: • Vidange • régulière du • Tampon de • réception

  31. LIAISON SERIE SOUS LABVIEW • FERMETURE: libérer la ressource après usage!

  32. LIAISON SERIE SOUS LABVIEW • OPTION: noeud (modulable) des propriétés

  33. LIAISON SERIE SOUS LABVIEW • EMISSION: exemple d'écho en majuscule

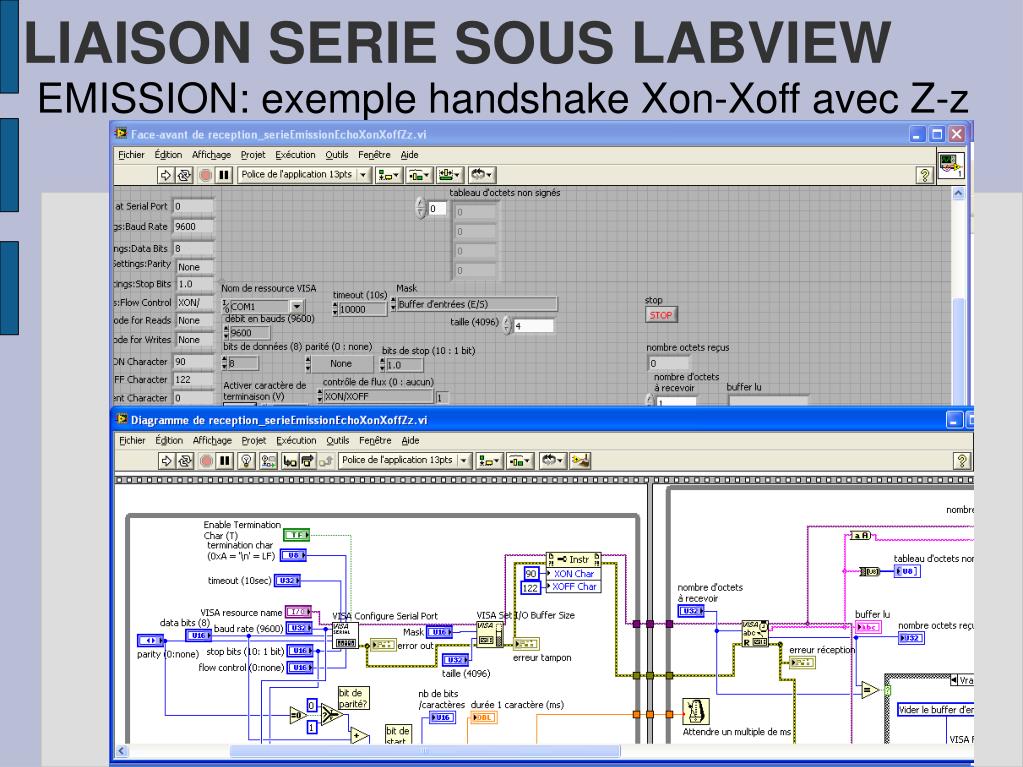

  34. LIAISON SERIE SOUS LABVIEW • EMISSION: exemple handshake Xon-Xoff avec Z-z
