Ipv6 parte 2 mecanismos de transi o

IPv6(Parte 2: Mecanismos de Transição)

Edgard Jamhour


Dual stack

Dual Stack

  • A forma mais simples de integração entre IPv4 e IPv6 é utilizar S.O. dual stack.

Dual Stack Host

Aplicação

Aplicação

Aplicação

Aplicação

TCP

TCP

TCP

TCP

IPv4

IPv4

IPv6

IPv6

Enlace

Enlace

Enlace


T cnicas de tunelamento

Técnicas de Tunelamento

  • Permite que hosts ou redes IPv6 isoladas se comunique pela Internet.

  • Pacotes IPv6 são encapsulados como dados de pacotes IPv4.

Tunnel Endpoints

SRC IPv4

DST IPv4

payload

TIPO

SRC IPv6

DST IPv6

payload


Isatap

ISATAP

  • ISATAP é um mecanismo para atribuição automática de endereço e configuração automática de túneis que permite que hosts IPv6 se comuniquem através da Internet.

192.168.1.2

10.32.1.2

IPv6

IPv4

FE80::5EFE:192.168.1.2

FE80::5EFE:10.32.1.2

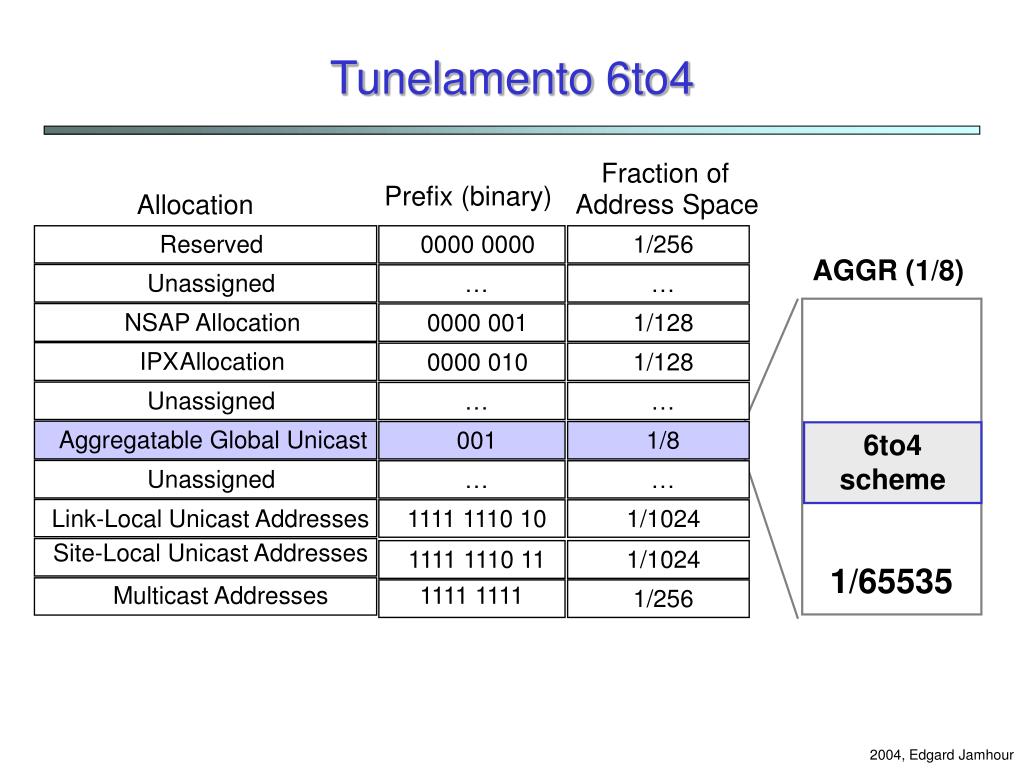

Tunelamento 6to4

Fraction of

Prefix (binary)

Address Space

Allocation

Reserved

0000 0000

1/256

Unassigned

NSAP Allocation

0000 001

1/128

IPX

Allocation

0000 010

1/128

Unassigned

Aggregatable Global Unicast

001

1/8

Addresses

Unassigned

Link-Local Unicast Addresses

1111 1110 10

1/1024

.

Site-Local Unicast Addresses

1111 1110 11

1/1024

Multicast Addresses

1111 1111

1/256

Tunelamento 6to4

AGGR (1/8)

6to4 scheme

1/65535


Endere os 6to4

Endereços 6to4

  • Classe de endereços especiais definidas para o tunelamento 6to4 (RFC 2529)

    • 2002::/16

3

13

32

16

64

Interface ID

V4ADDR

SLA ID

0 0000 0000 0010

001

Site Address

2002:

80 bits

Interface externa do roteador que se conecta com a Internet.


Exemplo

Exemplo


Roteadores 6to4 relay

Roteadores 6to4 Relay

  • Roteadores Relay são utilizados para permitir a comunicação entre Hosts 6to4 através de backbones puramente IPv6. Os roteadores Relay são vistos como o verdadeiro “gateway default” para acessar redes puramente IPv6.

  • Muitas instituições que participam dos projetos de backbones IPv6, como Microsoft e Cisco, oferecem roteadores relay.


O endere o anycast m gico

O endereço Anycast mágico

  • A RFC 3068 definiu que o prefixo 192.88.99.0/24 é utilizado para anunciar o roteador relay mais próximo de uma rede utilizando BGP.

  • O endereço IPv6 equivalente é 2002:c058:6301::".

roteadores relay

Rede Privada

BACKBONE IPv6

BACKBONE

IPv4

Rede Privada

roteador 6to4

tunel


Exemplo1

Exemplo

  • A tabela abaixo ilustra as rotas criadas automaticamente pelo Windows XP para acessar redes IPv6.

  • ::/0 -> 3/2002:c058:6301::1741 pref 1331

  • ::/0 -> 3/2002:836b:213c::836b:213c pref 2147483647(rota tornada obsoleta)

  • ::/96 -> 2 pref 1000

  • 2002::/16 -> 3 pref 1000


6over4 tunneling virtual ethernet

6over4 Tunneling (Virtual Ethernet)

  • Permite que hosts IPv6 isolados se comunique com roteadores IPv6 através de uma rede IPv4.

    • RFC 2529: Transmission of IPv6 over IPv4 Domains without Explicit Tunnels

IPv6 Application

IPv6 Application

6over4

Router

Multicast IPv6

IPv4

IPv6

IPv6 Net

IPv4 Net

Host IPv6

IPv6 Host


Formato dos pacotes

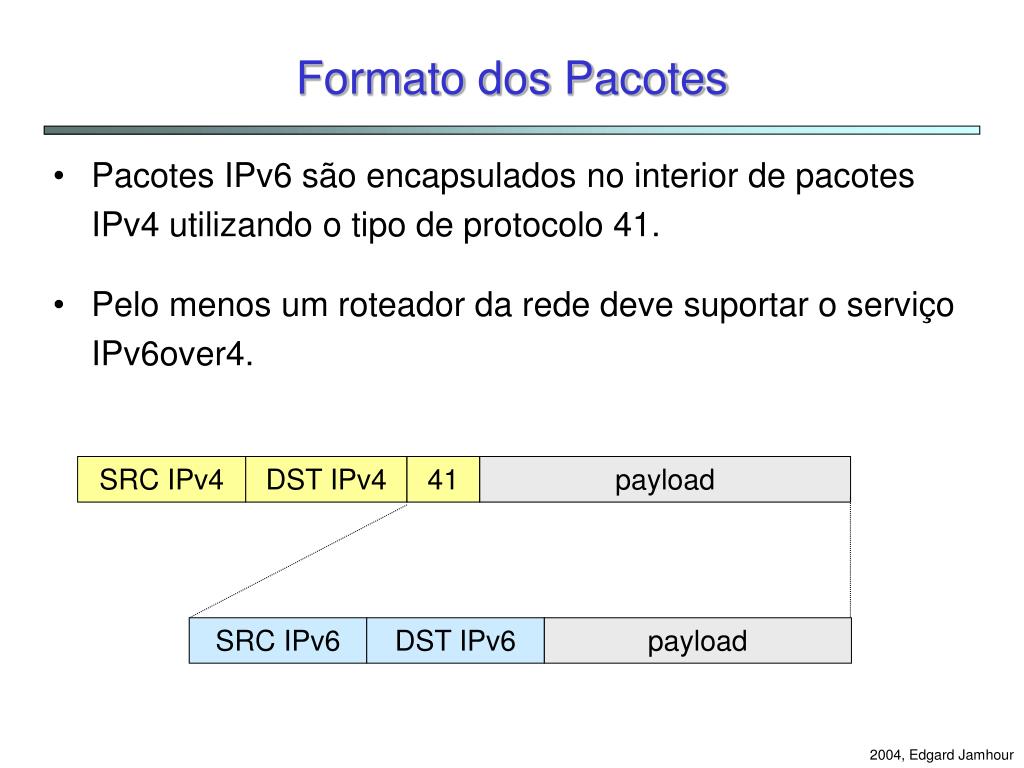

Formato dos Pacotes

  • Pacotes IPv6 são encapsulados no interior de pacotes IPv4 utilizando o tipo de protocolo 41.

  • Pelo menos um roteador da rede deve suportar o serviço IPv6over4.

SRC IPv4

DST IPv4

41

payload

SRC IPv6

DST IPv6

payload


Mapeamento de endere os multicast

Mapeamento de Endereços Multicast

  • Os serviços IPv6 são baseados em mensagens multicast:

    • Neighbor Discovering, Router Discovering and Prefix Discovering

  • IPv6over4 define um mapeamento entre mensagens multicast IPv4 e IPv6:

    • Pv4 multicast base address: 239.192.0.0/16

    • 239 .192.< 2 bytes menos significativos do endereço multicast IPv6>


Mapeamento de endere os

Mapeamento de Endereços

  • all-nodes multicast address: 239.192.0.1

    • FF02::1: all nodes of the link (link local)

  • all-routers multicast address: 239.192.0.2

    • FF01::2 all link local routers

  • solicited-node multicast address: 239.192.Y.Z

    • FF02::1::FFxx:xxxx

    • xx:xxxx 24 less significant bits of the host unicast address.


Conclus o

Conclusão

  • O IPv6 é necessidade real para permitir a continuidade do crescimento dos serviços Internet devido:

    • Ao esgotamento de endereços IPv4 públicos

    • Ao grande número de rotas dos roteadores de borda.

  • A transição para IPv6 ocorrerá gradualmente.

    • Redes IPv4 e IPv6 podem e irão coexistir.

    • Atualmente, já é possível utilizar endereços IPv6 e mecanismos de transição.
