 干 燥 实 验


5076939

一、实验要求与目的

  • 了解洞道式循环干燥器的基本流程、工作原理

    和操作方法。

  • 研究风速、气流温度对物料干燥速率的影响。

  • 掌握物料干燥速率曲线的测定方法。

  • 测定湿物料的临界含水量Xc,计算恒速阶段的

    传质系数kH。


5076939

二、基本原理

1、干燥曲线 (X –τ图)

物料的干基含水量与干燥时间的关系曲线。

2、干燥速率曲线(U - X 图)

干燥速率U对物料的干基含水量X的关系曲线。

实验中,干燥速率可做近似计算


5076939

临界含水量

临界点

X -τ图

U - X 图

恒速

物料干燥

降速


5076939

3. 传质系数kH的求取

⑴ 传质系数kH的实验测量值

Uc - 恒速阶段干燥速率,由干燥速率曲线查得,kg/m2s;

kH - 以湿度差为推动力的传质系数,kg/(m2s△H);

H - 空气的湿度,kg/kg空气;

Hs,tw - tw时空气的饱和湿度,kg/kg空气。


5076939

⑵ 传质系数kH的计算值

α- 对流传热系数,kw/(m2 ℃)

t - 空气的温度,℃;

tw - 湿物料表面温度(即空气的湿球温度),℃;

rtw - tw时水的汽化潜热,kJ/kg。


5076939

对于静止的物料层

G - 湿空气的质量流速,kg/m2s

试验条件:

G=0.68~8.14 kg/m2s ;空气温度为45~150℃。


5076939

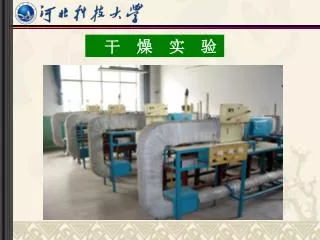

三、实验装置流程及主要设备

1-风机  2-气阀 3-干球温度计  4-天平  5-孔板流量计

6-电流表  7-电源总开关  8-电热器1开关 9-电热器2开关

10-电热器  11-继电器  12-导电温度计  13-湿球温度计

14-斜管压力计  15-干燥室 16-实验试样  17-蝶形阀


5076939

  • 主要设备

  • 孔板流量计 管径D=106mm,孔径 d0=68.46mm。

  • 孔截面积A0=3.681×10-3 m2,

  • 面积比m=(D/d0)2=0.4171,孔流系数C0 =0.6655。

(2) 干燥室通道尺寸 宽×高=150×200mm。

(3) 电加热器共有三组电热丝,每组功率约1000W

(4) 风机 1台。


5076939

四、实验步骤

(1) 试样烘干,称重。

(2) 绝干试样浸水,待试样水分均匀,称重记录。

(3) 开启风机,调节蝶形阀至预定风速值。加热,

预定温度设定为70℃。

(4) 天平调平,往湿球温度计加水。


5076939

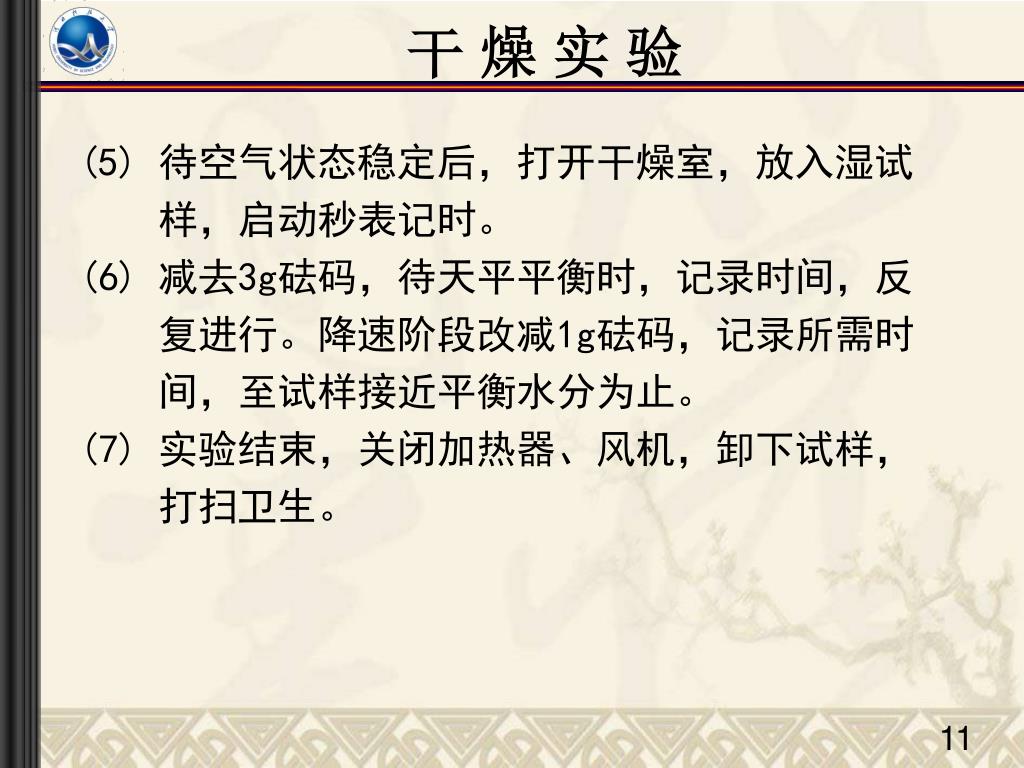

(5) 待空气状态稳定后,打开干燥室,放入湿试

样,启动秒表记时。

(6) 减去3g砝码,待天平平衡时,记录时间,反

复进行。降速阶段改减1g砝码,记录所需时

间,至试样接近平衡水分为止。

(7) 实验结束,关闭加热器、风机,卸下试样,

打扫卫生。


5076939

五、实验预习要求和实验报告内容

  • 实验预习要求

⑴ 熟悉干燥部分有关内容和有关计算公式。

⑵ 何谓干燥曲线?何谓干燥速率曲线?何谓物料

的临界含水量?

⑶ 恒定干燥条件是指哪些条件?操作中如何控制

这些条件?

⑷ 测定干燥速率曲线需测哪些参数?

⑸ 准备好实验数据记录表。


5076939

  • 实验报告内容

(1) 根据实验结果绘出U-X曲线,并注明干燥条件。

(2) 传质系数KH的测定值与计算值进行比较。

(3) 讨论实验结果。


5076939

附表:

表1-18 干燥实验数据记录表

第套装置, 实验日期,

试样物料, 试样尺寸mm,

试样绝干质量 Gc= g, 开始时湿试样质量Gs= g 。


5076939

附:干燥室空气质量流速的计算

1、 经流孔板流量计流量计算公式

Vs - 流经孔板的空气体积流量(表压强约600Pa,温度取风机出口温度),

C0 - 孔流系数,C0 =0.6655;

k1 - 黏度校正系数,k1 =1.014;

k2 - 管道粗糙度校正系数,k2 =1.009;

A0 -孔截面积, A0=3.681×10-3 m2;

R - 压差计示值,mm;

ρA - 压差计指示液密度;

ρ1 - 压差计指示液上部的空气密度,取20℃,101.33kPa时的数据,

ρ - 流经孔板的空气密度, kg/m3;状态和Vs状态相同,


5076939

2、流经干燥室空气的质量速度

G - 空气的质量流速, kg/m2s

A - 干燥室流通截面积,m2

ρ- 风机出口状态时空气的密度, kg/m3
