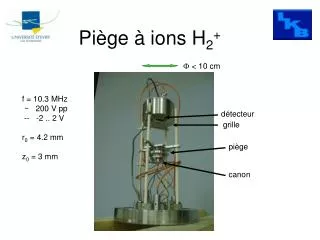

  1. Piège à ions H2+ F < 10 cm f = 10.3 MHz ~ 200 V pp -- -2 .. 2 V r0 = 4.2 mm z0 = 3 mm détecteur grille piège canon

  2. Le piège à ions

  3. Détection par temps de vol

  4. Résonances paramétriques ~ 100-300 mV sur le chapeau d’entrée

  5. Population ro-vibrationnelles V=0, J=0 : 1.4 % J=1 : 3 % J=2 : 3 %

  6. Photodissociation UV @ 248 nm Laser à excimère KrF presse-bouton 0 .. 200 mJ 8 40 214 1

  7. 1 Création et piégeage des ions Préparation des ions dans l’état J=2, v=0 2 Excitation de la Transition à 2 photons 3 Détection de la population de l’état J=2, v=1 4 Séquence de mesure H+ Temps de vol comptage H2+ Laser à 9.166 mm Photodissociation UV

  8. Photodissociation (~ mJ par impulsion)

  9. Les difficultés • Nombre d’ions • Photodissociation : • effet photoélectrique, dorure des électrodes • a-t-on réalisé un nuage d’H2+, v=0 ? • Vide : pression ~ qques 10-9 torr

  10. L’avenir ? < 10 cm Lentilles Déflecteur IR + UV Piège linéaire Détecteur
