OBBB

1. OBBB Marcel Jiřina, Vavřincův důl, 3. 2. až 5. 2. 2012

2. Myšlenka na počátku • Vytvořit modulární prostředí, kam by mohli studenti vkládat své výtvory BP, DP, ... • Tím by časem vznikl rozsáhlý nástroj, který by uměl řešit kde co a další studenti by ho mohli využívat...

3. První verze • Podrobnější požadavky na prostředí byly sepsány 2. 7. 2009 (3 strany) • První nesmělými krůčky k realizaci položených základů byly práce Jiříka a Krtka. • V týmu byl původně i Lukáš Opálka, ale ten v hned úvodu odešel.

4. Kojak • Vznikl tak program Kojak...

5. Kojak

6. Kojak – fuzzy logic modul

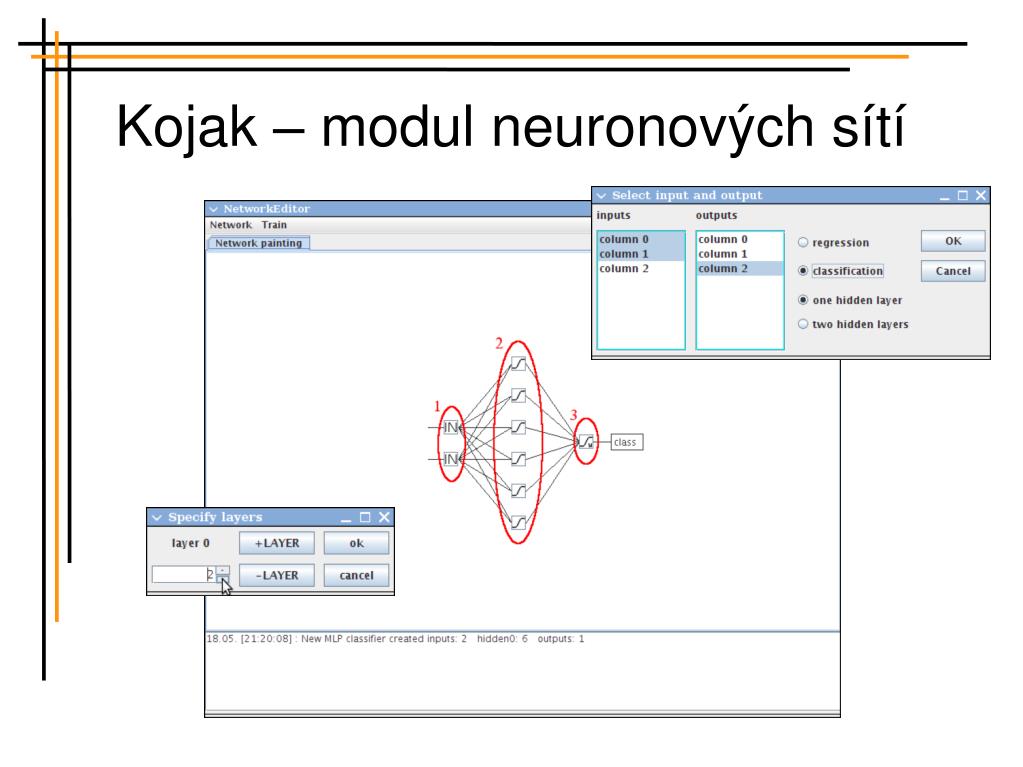

7. Kojak – modul neuronových sítí

8. Zrod prostředí s NetBeans • Kojak byl od začátku psán v Javě a bylo využíváno vývoijové prostředí NetBeans • Samotné prostředí NetBeans může sloužit jako platforma pro prostředí s moduly... • Název Kojak byl změněn na OBBB • Nejprve: Open Black Box Builder • Nyní: Open BlockBox Builder

9. OBBB – hlavní myšlenky • Vytvořit prostředí, ve kterém by bylo možné snadno, rychle a uživatelsky příjemně realizovat daný řešený problém. • Prostředí by mělo v první fázi sloužit studentům pro zpracování jejich úloh (bakalářek, diplomek apod.). • Mělo by být využitelné i v rámci výuky. • Při implementaci by měl být brán ohled na to, aby se daného cíle dosáhlo za co nejmenší počet kliknutí, intuitivní, nemělo by začátečníka odradit. • Vše by mělo být uděláno s vidinou maximálního využití stávajících modulů a s co největším pohodlím pro uživatele. • Vytvořit aplikaci též webovou variantu.

10. OBBB – hlavní myšlenky • Původně: • Prostředí, které je postaveno nad • tabulkou podobně jako v Excelu s tím, že by bylo rozšířeno o • menu/dialogy, které by umožňovaly vyšší funkcionality (moduly)

11. OBBB – hlavní myšlenky • Nyní: • Prostředí, které je postaveno nad • tabulkou podobně jako v Excelu s tím, že • vyšší funkcionality (moduly) budou implementovány pomocí grafického programování s využívající propojené bloky

12. OBBB – hlavní myšlenky standardní práce s buňkami, písmo textu, velikost, barva buňky, ohraničení, vzorce (Latex), find/replace, vymazání oblasti, copy/paste, ... vstupní/výstupní oblasti dat

13. OBBB – hlavní myšlenky standardní práce s buňkami, písmo textu, velikost, barva buňky, ohraničení, vzorce, ...

14. OBBB – hlavní myšlenky • Kromě těchto dvou hlavních záložek by měly existovat i další záložky, např. • Záložka pro kreslení bitmapových/vektorových obrázků • Záložka pro zadání mechanického systému • Záložka pro zobrazení obrázků • Záložka pro prezentaci • Záložka s pokročilými parametry bloku • Záložka pro textový dokument (zobrazení/editace) vč. zobrazení vzorců, obrázků, hodnot, HTML, XML kódu, ... • Záložka pro tvorbu GUI (radiobuttonky, check-boxy, drop-listy, rámečky, butonky apod. :) – viz též NetBeans • Umožnit „dorážet“ bloky Display úplně natěsno k sobě a vytvořit tak multidisplay nebo umožnit v jednom Displayi více podoken (analogie k subplot v Matlabu) • Záložka pro zobrazení databáze a la MySQLAdmin?

15. OBBB – hlavní myšlenky • Záložka pro web • Záložka pro e-mail • ICQ? • Scype? • záložka jako nástěnka s lístečkama à la „lino“ na webu OBBB? (obecně možnost „nalepovat“ barevné lístečky PostIt kamkoliv v OBBB) • Možnost měnit barvu/texturu pozadí záložek

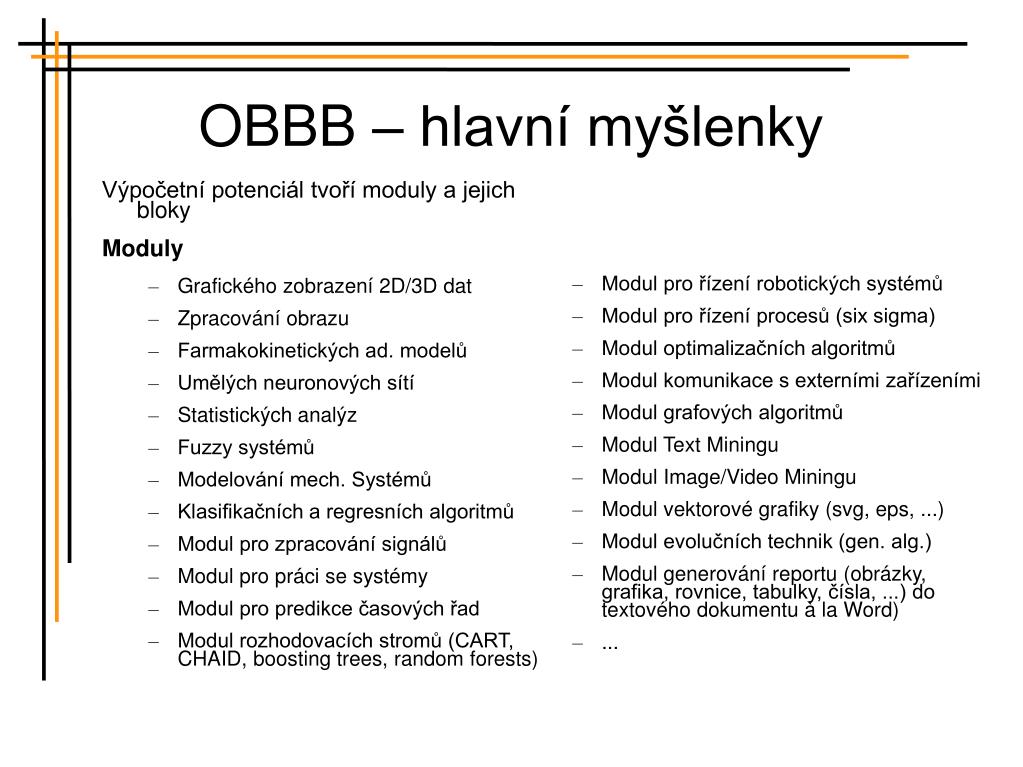

16. OBBB – hlavní myšlenky • Výpočetní potenciál tvoří moduly a jejich bloky • Moduly • Grafického zobrazení 2D/3D dat • Zpracování obrazu • Farmakokinetických ad. modelů • Umělých neuronových sítí • Statistických analýz • Fuzzy systémů • Modelování mech. Systémů • Klasifikačních a regresních algoritmů • Modul pro zpracování signálů • Modul pro práci se systémy • Modul pro predikce časových řad • Modul rozhodovacích stromů (CART, CHAID, boosting trees, random forests) • Modul pro řízení robotických systémů • Modul pro řízení procesů (six sigma) • Modul optimalizačních algoritmů • Modul komunikace s externími zařízeními • Modul grafových algoritmů • Modul Text Miningu • Modul Image/Video Miningu • Modul vektorové grafiky (svg, eps, ...) • Modul evolučních technik (gen. alg.) • Modul generování reportu (obrázky, grafika, rovnice, tabulky, čísla, ...) do textového dokumentu à la Word) • ...

17. OBBB – hlavní myšlenky • Další myšlenky • Settings (Options) pro celé prostředí (vzhled okna/bloků, barvy, uspořádání oken, možnosti tisku, automatické průběžné ukládání, ...) • Možnost práce s lištami a panely (zobrazení/skrytí, umístění na jinou část obrazovky, ...) • Ikonky na liště (namyslet, graficky ztvárnit)

18. OBBB – hlavní myšlenky

19. OBBB – hlavní myšlenky • Ikonky na liště (namyslet, graficky ztvárnit) • Klávesové zkratky (shortcuts) • Makra • Zobrazovat údaje na stavovém řádku • Inteligentní možnost tisku dat, schémat, parametrů bloků, výstupů apod. • Různé úrovně zobrazení bloků (CTRL+kolečko) • Subschémata (superblok) • Standardní práce s bloky (kopírování, mazání, velikost, zoom, ...)

20. OBBB – hlavní myšlenky • Možnost zamknutí/vyřazení některých částí prostředí • s cílem • ořezat vše nepotřebné pro finální aplikaci, aby se vytvořila jednoúčelová aplikace, • která by měla běžet např. u koncového uživatele

21. OBBB – hlavní myšlenky • Práce s daty • Projekt (s řadou dílčích souborů) • Formát dat (principiálně textové soubory) • Ukládání/načítání • Web nebo databáze jako zdroj dat • Kompatibilita verzí • Provázání bloků (signál) a tok dat (data) mezi nimi Myšlenka: kolektor pro datové vodiče... Virtools

22. OBBB – hlavní myšlenky • Dokumentace • Help – F1, stavový řádek (včetně klávesové zkratky), žlutý on-fly help (tiptools - kontextová nápověda) • Help pro konkrétní modul/blok • Webová dokumentace, příklady, návody, videotutoriály, diskuze na webu ... (např. statsoft.com/textbook), školení • Komentáře v programu, JavaDoc • Generování helpu z kódu

23. OBBB – hlavní myšlenky • Spoje mezi bloky • Grid (mřížka) • Komentář (poznámka) do plochy • Možnost posouvat plochu • Přetahovaný blok v popředí • Možnost vybrat myší více bloků (viz AutoCAD) • Možnost chytnout LMB z canvasu cípek jiné záložky (s tabulkou) a tu vtáhnout do plochy jako blok a obráceně • CTRL+Kolečko myši: zmenšování/zvětšování bloků • UNDO/REDO • Obnovit v každém bloku původní nastaveníparametrů • Tabulka jako tabulka databáze (SQL příkazy) • Copy/Paste bloků (včetně superbloků) virtuální / fyzická kopie • Možnost barevného odlišení bloku

24. OBBB – hlavní myšlenky • For-cyklus (loop) • Více Canvasů • Možnost paralelního zpracování bloků • zapojit blok do stávajícího schématu tím, že ho položím přes spoj (RapidMiner) • Automatické srovnání bloků v Canvasu • Expert mód parametrů bloků, dvě skupiny parametrů: základní / expertní • Checkbox u těch paramterů, které chci zobrazit v bloku • Prvotní okno s nabídkou činností • Blok pro skriptování • Superblok • Možnost umisťovat obrázky do plochy na pozadí • Možnost nastavit barvu (texturu) pozadí • Jazykové mutace • Lupa – pokud jsou bloky zmenšené, umožnit přes ně jezdit “lupou“ a tím vidět jejich původní velikost

25. OBBB – hlavní myšlenky • Různá složitost celého prostředí (od kalkulačky přes Excel po Matlab) • Leazy Loading • Pluginy z webu? • Sdílení vytvořených aplikací přímo přes internet - repozitář hotových aplikací • Přijímání/odesílání dat přes mail, SMS bránu, web, ... (posílání a přijímání instrukcí/dat přes mail, ...) • R-jazyk („erko“) , WEKA – možnost provázání s tímto statistickým softwarem (skrz blok pro skriptování?) • Inspirace: Case Studio (www.casestudio.com/csy) - Vizuální navrhování databázových struktur. • Animované grafy, ozvučené grafy, interaktivní graf (např. vysunutí části grafu, změna barvy, obrácení prvku apod.), krajina grafů • Export obrázku do animovaného GIFu nebo přímo do Java Apletu?

26. OBBB – hlavní myšlenky Case Studio

27. OBBB – hlavní myšlenky • Možnost úplně odlišného tvaru bloku

28. OBBB – hlavní myšlenky

29. OBBB – hlavní myšlenky

30. OBBB – pokusný modul • Pokusný modul Marcel Knihovna JLatexMath

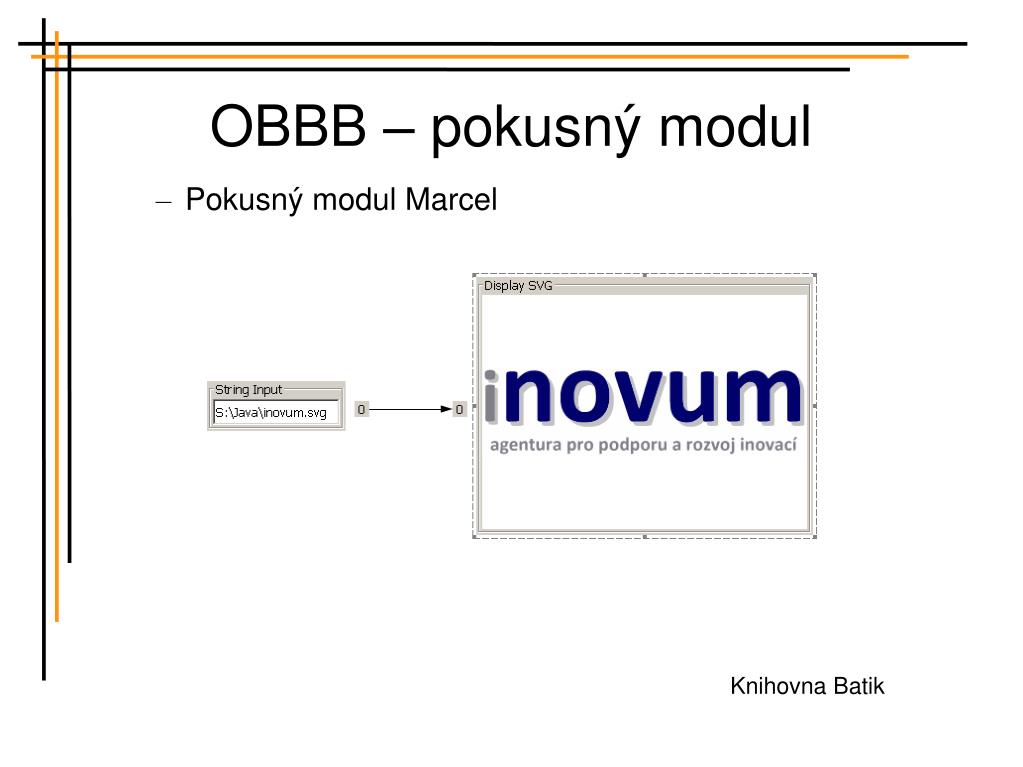

31. OBBB – pokusný modul • Pokusný modul Marcel Knihovna Batik

32. za pozornost ...
