Presentation Transcript


4814598

艾力斯特

温州圣利保健器材有限公司

浙江豪中豪健康产品有限公司

(产品基础知识培训资料)


4814598

平阳厂区分布图


4814598

产品功能介绍

1、SL-A05按摩椅

  • ·本产品设计了一组能上下行走、四轮驱动、静音设计的按摩机械手。

  • ·设定了指压、揉捏、拍打、敲击、揉捏拍打同步五种仿真按摩手法。

  • ·设定上半身自动按摩功能(颈肩、上半身、背腰三种模式选择)。

  • ·设定上半身手动按摩功能(全程、局部、定点三种按摩部位选择,各按摩手法速度都有五档可调,在定点状态下,机械手可上、下位置调整功能;在拍打、指压、敲击按摩时,按摩球的宽度有宽、中、窄三档选择)。

  • ·气压按摩功能:座垫配置3个气囊,小腿配置8个气囊,四种气压按摩模式、二档强度调节。

  • ·设定了关节牵引功能。

  • ·设定小腿单独升降和小腿架与靠背架联动升降功能。

  • ·肩部高低位置有五档微调定位且有记忆功能。

  • ·机械手自动复位功能。


Sl a05

产品爆炸图(SL-A05)

  • 爆炸图


Sl a051

产品爆炸图明细表(SL-A05)

  • 爆炸图明细表


Sl a052

按摩椅正面

按摩椅背面

产品内部结构示意图(SL-A05)


Sl a053

产品内部结构示意图(SL-A05)

  • 功能架底部


4814598

产品结构分布及基本参数

  • 按摩椅SL-A05


4814598

产品功能介绍

  • SL-A12按摩椅

  • 本产品设计了一组能上下行走、四轮驱动、静音设计的按摩机械手。

  • ·设定指压、揉捏、拍打、敲击、揉捏拍打同步、振动等六种仿真按摩手法。

  • ·设定上半身按摩点自动检测、肩部位置检测与调整功能。

  • ·设定上半身自动按摩(颈肩、上半身、背腰三个选择)功能。

  • ·设定上半身手动按摩功能: 全程、局部、定点三种选择,各按摩手法均有五档速度调节,在拍打、指压、敲击按摩时,按摩球的宽度有宽、中、窄三档宽度选择;在定点状态下,按摩机构可上行、下行对按摩点进行精确调节定位。

  • ·设定下半身气压按摩功能: 内置29个气囊,四种气压按摩模式、强弱二档强度可调。


4814598

产品功能介绍

  • SL-A12按摩椅

  • ·振波按摩功能: 分设在背、臀、小腿三个部位,强、弱、关闭三档选择。

  • ·音乐伴奏按摩功能: 背部按摩速度与振动强度随高频音变化、臀部振动强度随中频音变化、小腿振动强度随低频音变化。在伴奏按摩时,音频线上的控制器可直接调节按摩强度。(SL-A12/A20)

  • ·自动升降功能: 小腿架单独升降及起坐、躺卧,自动起坐复位.

  • ·关机时机械手自动复位功能。

  • ·配置蓝屏液晶显示、(SL-A12/A20:MP3播放机、耳机)、小型茶几托盘。


Sl a12

爆炸图

爆炸图明细表

产品爆炸图及明细表(SL-A12)


Sl a12 a20

按摩椅正面

按摩椅背面

产品内部结构示意图(SL-A12/A20)


4814598

产品结构分布及基本参数

  • SL-A12/A20按摩椅


4814598

产品功能介绍

  • SL-A27按摩椅

  • ·设置了一组能上下行走、四轮驱动、静音设计的智能化按摩机械手。

  • ·设定上半身按摩点自动检测、肩部位置检测与调整功能。

  • ·设计了指压、揉捏、拍打、敲击、揉捏拍打同步等仿真按摩手法。

  • ·设计了特性化自动按摩功能:松弛、减压、健身、舒适四种功能。

  • ·设定三种按摩状态记忆功能。

  • ·设定上半身自动按摩功能(肩部、腰部两种模式选择)。

  • ·设定上半身手动按摩功能(定点、局部、全程三种按摩部位选择,五种按摩手法各有五档速度,在拍打、指压、敲击按摩时,按摩球的宽度有宽、中、窄三档选择;背脊局部和定点状态下,按摩机构可上行、下行对按摩点进行精确调节定位)。

  • ·设定下半身气压按摩功能,内置33个气囊,三种气压按摩模式、


4814598

产品功能介绍

  • 强度二档。

  • ·手臂气压按摩功能(内置4个气囊)。

  • ·振波按摩功能(臀部振动分设强、弱、关闭三档选择)。

  • ·靠背热疗功能:表面温度为40~55℃,采用碳纤维为远红外热源。

  • ·足底热疗功能:表面最高温度为40℃,采用碳纤维为远红外热源。

  • ·手持热疗功能:5只氦氖灯以5只岫玉为远红外线热源,温度在40℃~70℃之间可自由调节。

  • ·仰角调整、小腿架升降调节、靠背架升降调节。

  • ·关机自动起坐功能。机械手自动复位功能。

  • ·VFD彩屏显示、MP3音乐播放播放机、耳机、小型茶几托盘,温玉热疗器。


Sl a27

产品爆炸图(SL-A27)

  • 爆炸图


Sl a271

产品爆炸图明细表(SL-A27)


Sl a272

按摩椅正面

按摩椅背面

产品内部结构示意图(SL-A27)


4814598

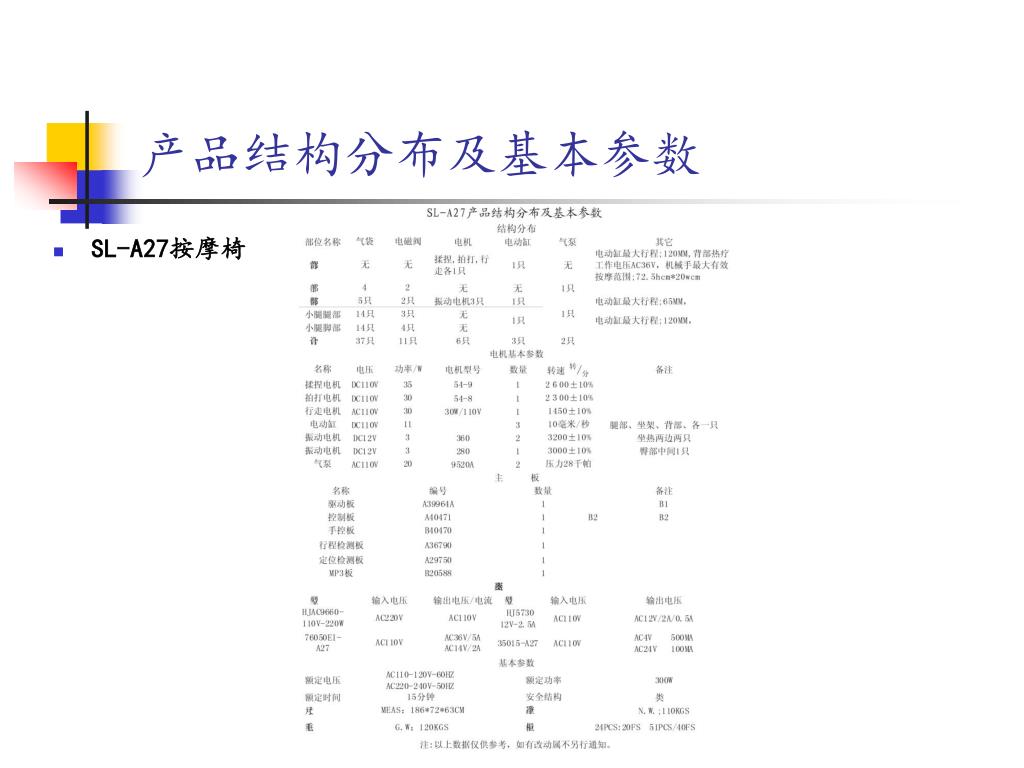

产品结构分布及基本参数

  • SL-A27按摩椅


4814598

产品功能介绍

  • SL-A08按摩椅

  • ·本产品设计了一组能上下行走、前后伸缩、四轮驱动、静音设计的智能化3D按摩机械手。

  • ·设计有肩部位置自动检测及微调节功能;人体曲线及按摩指压点自动检测功能,根据检测到的人体曲线和按摩指压点自动调节机械手前后伸缩量,使按摩更具人性化和科学性。

  • ·设计有轻松、舒适、酸痛改善、疲劳恢复四种特性化自动按摩功能。

  • ·设定上半身自动按摩功能(颈肩自动和背腰自动)。

  • ·上半身手动选择按摩功能。有全程、局部、定点三种按摩位置选择;有肩部提抓揉捏、揉捏、拍打、指压、揉捏拍打和3D六种按摩手法;各按摩手法有五档速度可调节,在拍打和指压按摩状态下按摩时,机械手按摩球有五档宽度可调节。


4814598

产品功能介绍

  • ·手臂气压按摩功能(内置36个气囊),三档气压强度调节。

  • ·下半身气压按摩功能(内置47个气囊),三种位置模式选择,三档气压强度调节。

  • ·臀部振动、脚部振动按摩功能。二档强度调节。

  • ·Mp3音乐播放功能。播放停止、上一曲、下一曲、音量增加、音量减弱。

  • ·手持热疗功能。5只氦氖灯以5只岫玉灯头为远红外线热源,温度在40℃~70℃之间可调节。

  • ·背部热疗功能。采用碳纤维为远红外热源。

  • ·设定三种按摩状态记忆功能。

  • ·小腿架升降和伸缩调节、靠背架升降调节功能。

  • ·VFD彩屏显示。

  • ·配置MP3播放器、耳机。


Sl a08

产品爆炸图(SL-A08)

  • 爆炸图


Sl a081

产品爆炸图明细表(SL-A08)


Sl a08 a08 2

产品内部结构示意图(SL-A08/A08-2)

  • 按摩椅正面


Sl a08 a08 21

产品内部结构示意图(SL-A08/A08-2)

  • 按摩椅背面


4814598

产品结构分布及基本参数

  • SL-A08按摩椅


4814598

按摩椅所采用的主要电子元器件

  • 名称及品牌:

  • (1)单片机(PIC18F452、PIC18F6520、PIC16F73)由美国MICROCHIP(微芯)品牌提供

  • (2)三极管(TIP122)由法国ST(意法半导体)品牌提供

  • (3)可控硅(BTA12)由法国ST(意法半导体)品牌提供

  • (4)稳压块(L7805)由法国ST(意法半导体)品牌提供

  • (5)场效应管(K1358、IRF840)分别由日本东芝、美国(国际整流器公司)IR品牌提供


4814598

按摩椅所采用的主要电子元器件

  • 名称及品牌:

  • (6)继电器(MI-SH-112L)由台湾GOODSKY(国兴)品牌提供

  • (7)光电藕合器(TLP251、MOC3022、COSMO3063)分别由日本东芝、荷兰飞利浦、台湾COSMO(科斯曼)品牌提供

  • (8)集成块(LM324、74HC595)分别由法国ST (意法半导体)、荷兰飞利浦品牌提供

  • (9)行程开关由日本欧姆龙品牌提供


4814598

直流电机与交流电机

一、直流电机和交流电机:

1、什么是直流电机?

输出或输入为直流电能的旋转电机,称为直流电机。

2、什么是交流电机?

输出或输入为交流电能的旋转电机,称为交流电机。

二、直流电机和交流电机的优缺点:

1、直流电机用直流电:成本高,(用整流设备),不易于维修,

最大优点是易于调速。

2、交流电机用交流电:成本低,过载能力强,操作简单,易于控

制等等,不易于调速。


4814598

按摩椅常用塑料的特性及用途

一、ABS塑料:

基本特性:

  • 1、综合性能较好,冲击强度较高,化学稳定性,电性能良好.

  • 2、与372有机玻璃的熔接性良好,制成双色塑件,且可表面

  • 镀铬,喷漆处理.

  • 3、有高抗冲、高耐热、阻燃、增强、透明等级别。

  • 4、柔韧性好。

  • 主要用途:

  • 齿轮、泵叶轮、轴承、把手、管道、电机外壳、仪表壳、仪表盘、水箱外壳、蓄电池槽、冷藏库和冰箱衬里等。

  • ABS工程塑料的缺点:热变形温度较低,可燃,耐候性较差。


4814598

按摩椅常用塑料的特性及用途

二、PA66增强尼龙:

基本特性:

半透明或不透明乳白色结晶形聚合物,具有可塑性。具有优良的耐磨性、自润滑性,机械强度较高。但吸水性较大,因而尺寸稳定性较差。

  • 主要用途:

  • 广泛用于制造机械、汽车、化学与电气装置的零件,如齿轮、滚子、滑轮、辊轴、泵体中叶轮、风扇叶片、高压密封围、阀座、垫片、衬套、各种把手、支撑架、电线包层等。亦可制成薄膜用作包装材料。此外,还可用于制作医疗器械、体育用品、日用品等。


4814598

按摩椅常用塑料的特性及用途

三、POM(聚甲醛) :

基本特性:

POM的外观为淡黄色或白色半透明或不透明的粉料或粒料,硬而质密、与象牙相似,制品表面光滑并有光泽。优点:①、POM最大的优点是表面硬度高而且表面致密,它磨耗小,耐疲劳耐冲击,磨擦系数小,并且自润滑,因此,它是制造齿轮的首选材料;②、POM机械强度大,刚性大,虽然收缩率大,但尺寸稳定。缺点:①、POM最大的缺点是不耐高温,热稳定性差②、POM不耐光线的照射,包括可见光和不可见光;③、POM耐酸性差,不耐酸的侵蚀。


4814598

按摩椅常用塑料的特性及用途

主要用途:

POM (聚甲醛)强度高,广泛用于工业机械、汽车、电子电器、日用品、管道及配件、精密仪器 ;生产齿轮,弹簧,轴承,轴套,连杆,叶轮,叶片等等。


4814598

按摩椅常用塑料的特性及用途

四、聚乙烯(PE):

  • 基本特性:

  • 聚乙烯塑料的产量为塑料工业之冠。聚乙烯树脂为无毒、无味,呈白色或乳白色,柔软、半透明的大理石状粒料,密度为0.91~0.969/cm³。成形收缩率范围及收缩值大,方向性明显,容易变形、翘曲。

  • 主要用途:

  • 塑料管、塑料板、塑料绳、吹塑件、塑料瓶、电线电缆、塑料薄膜、软管、电缆外皮等。


4814598

按摩椅常用塑料的特性及用途

五、聚丙烯(PP):

基本特性:

  • 聚丙烯无色、无味、无毒。外观似聚乙烯,但比聚乙烯更透明、更轻。密度仅为0.90~0.91g/cm³。它不吸水,光泽好,易着色。

    主要用途:

  • 接头、泵叶轮、汽车零件、自行车零件,水、蒸汽、各种酸碱等的输送管道,化工容器和其他设备的衬里、表面涂层;可制造盖和本体合一的箱壳,各种绝缘零件,并用于医药工业中。


4814598

按摩椅常用塑料的特性及用途

六、聚氯乙烯(PVC):

  • 基本特性:

  • 聚氯乙烯是世界上产量最高的塑料品种之一。其原料来源丰富,价格低廉,性能优良,应用广泛。其树脂为白色或浅黄色粉末,形同面粉,造粒后为透明块状,类似明矾。

  • 主要用途

  • 防腐管道、管件、输油管、离心泵和鼓风机等。聚氯乙烯的硬板广泛用于化学工业上制作各种贮槽的衬里、建筑物的瓦楞板、门窗结构、墙壁装饰物等建筑用材;由于电绝缘性能良好,可在电气、电子工业中用于制造插座、插头、开关和电缆。在日常生活中,用于制造凉鞋、雨衣、玩具和人造革等。


4814598

床垫结构材料说明

1)、名称:美国陶氏太空宇航高科技材料—硬性感温记忆绵

1、太空记忆绵床垫提供符合人体工程学的原理,均匀承托人体接触床垫的相应部位,使其没有突出受力点,因而避免人体因久躺引起的肢体麻木、疲劳与酸痛等不良现象。 2、太空记忆绵床垫自动塑型的能力,使睡觉时的姿势更自然,有利于健康,避免脊椎变形。如果一些中老年朋友已经脊椎变形,床垫可以用于矫正脊椎(颈椎、胸椎、腰椎等)使其处于自然的姿势,避免脊椎变形病变。在医学上,减轻身体疼痛,用于术后的康复,其良好的透气性还可以避免褥疮的发生。 3、太空记忆绵床垫利于血液正常循环,促进深度睡眠,大大改善睡眠质量。


4814598

床垫结构材料说明

2)、名称:美国陶氏太空宇航高科技材料—软性感温记忆绵

1、太空记忆绵床垫提供符合人体工程学的原理,均匀承托人体接触床垫的相应部位,使其没有突出受力点,因而避免人体因久躺引起的肢体麻木、疲劳与酸痛等不良现象。 2、太空记忆绵床垫自动塑型的能力,使睡觉时的姿势更自然,有利于健康,避免脊椎变形。如果一些中老年朋友已经脊椎变形,床垫可以用于矫正脊椎(颈椎、胸椎、腰椎等)使其处于自然的姿势,避免脊椎变形病变。在医学上,减轻身体疼痛,用于术后的康复,其良好的透气性还可以避免褥疮的发生。 3、太空记忆绵床垫利于血液正常循环,促进深度睡眠,大大改善睡眠质量。


4814598

床垫结构材料说明

3)、名称:东南亚天然绿色材料—乳胶绵

1、 超高弹性:天然乳胶的超高弹性与服贴性使得乳胶床垫可承载不同体重的人体,以最佳的支撑力去自然适应睡眠者的任何姿势,避免因睡眠所造成的腰酸与不易入睡。 2、 矫形功能:乳胶床垫接触人体面积比普通床垫接触人体面积高出5-6倍,能平均分散人体重量的压力,自动调节不良睡姿,令脊椎放松复原,从而具有矫形功能。 3、 透气防霉:乳胶的分子结构特殊,具有良好的舒适性、透气性、防霉、防菌、防螨的特性,能克服温湿的气候环境,抑制细菌及寄生虫的滋生,是气喘过敏患者的最大福音;开放式的乳胶多孔气囊结构体,使空气在床垫中依然能自由流通,其透气性可分散睡眠中肌肤与床垫接触产生的热气、汗气,保持睡眠中的舒适干爽。 4、 经久耐用:经久耐用,不易变形。 5、 超静音:纯天然乳胶床垫能吸收因睡眠翻动,所造成的噪音及震动,使睡眠中不受干扰,不会影响睡伴,并能有效减少翻身次数,让您睡得更安稳香甜。 6、 独立、舒适:每一寸乳胶床垫都是按人体结构设计:头部占全身体重8%,胸部占全身33%,臀部占全身44%,符合人体工程学原理,保证身体重量被合理分散。 7、 电版---生物学:乳胶床垫采用非金属部件,从而有力地阻止磁场的形成,做到完全绝缘和抗静电,100%的天然乳胶,拥有舒适自然的温和特性,与肌肤接触不会产生不良的化学反应,高科技自然环保乳胶保证睡眠舒适健康。


4814598

床垫结构材料说明

4)、名称:东南亚天然绿色椰丝材料

  • 1、绿色天然环保棕垫采用海南纯天然椰棕丝精制而成,全面高温脱脂处理,无任何化纤及其他有害成分,天然环保。2、过滤.防潮.防湿

  • 根据空气动力学原理,把椰棕纤维卷曲成三维空间网状结构,按一定规律排列,在流体力学的基础上,使千万个植物纤维组成床垫,具有极强的过滤性,有效防潮,防湿。3、透气,散热独特的三维空间网状结构,每平方6000多个透气孔,符合人体受力的三点式均衡受力分解功能,天然调节冷暖,冬季保持被褥干松,夏季利于散热,真正做到冬暖夏凉。4、防静电,吸音,防震天然材料与高科技的完美结合,有效防止皮屑。毛发等残留,卷曲的三位空间网状结构,使床垫承托力加强,吸音、防震效果明显。5、耐磨不易变形


4814598

床垫结构材料说明

5)、名称:美国陶氏聚氨酯改性保温材料—高弹性绵

美国陶氏聚氨酯改性保温材料的高弹性绵,使得触感柔和、弹性自然,睡眠时可减轻头部、颈部和胳膊的负担,保持脊椎放松,促进血液循环。


4814598

床垫结构材料说明

6)、名称:美国陶氏聚氨酯改性保温材料—软性绵

美国陶氏聚氨酯改性保温材料的软性绵,使得触感柔和、弹性自然,睡眠时可减轻头部、颈部和胳膊的负担,保持脊椎放松,促进血液循环。
