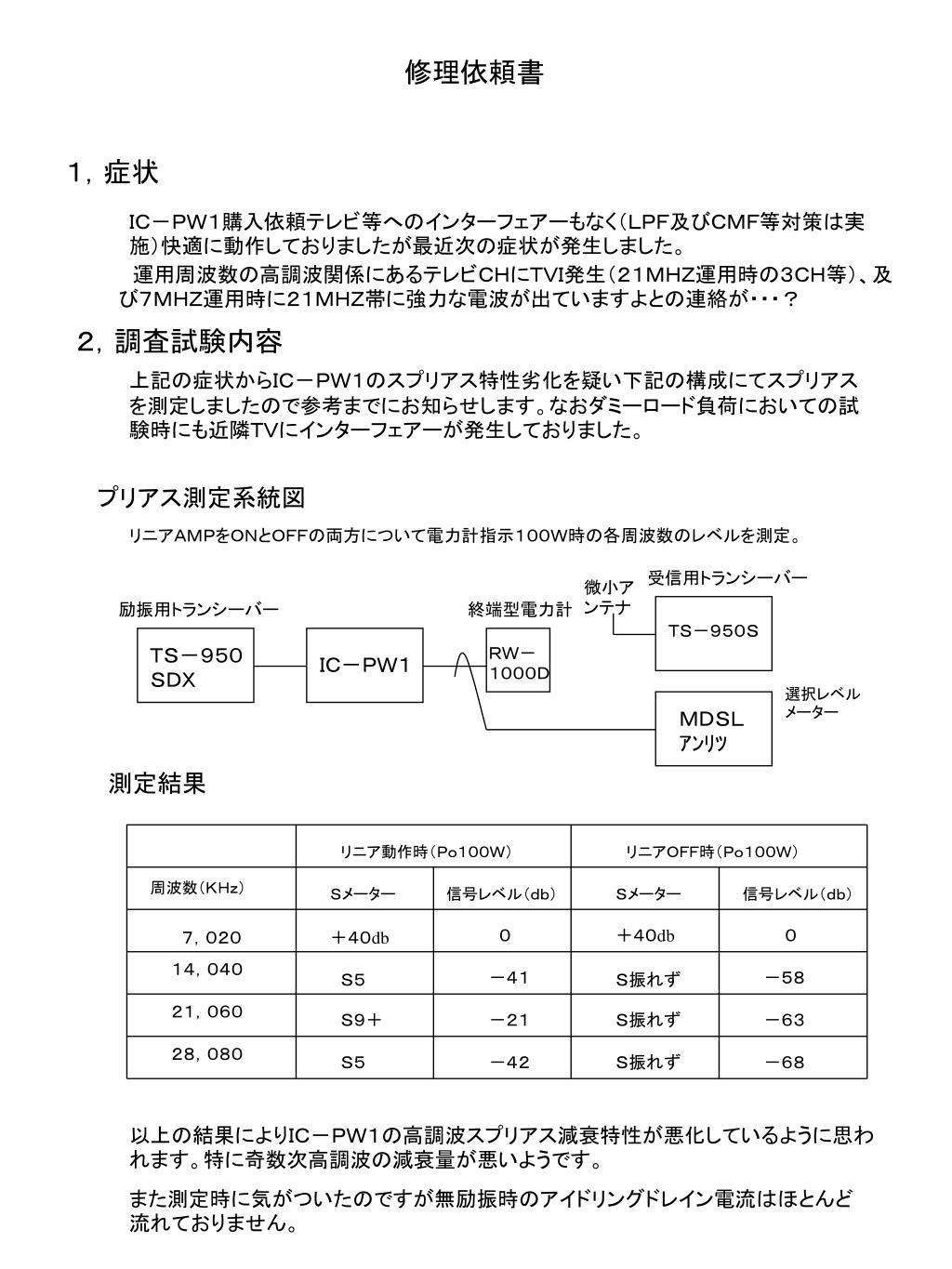

修理依頼書

1,症状

IC-PW1購入依頼テレビ等へのインターフェアーもなく(LPF及びCMF等対策は実施)快適に動作しておりましたが最近次の症状が発生しました。

 運用周波数の高調波関係にあるテレビCHにTVI発生(21MHZ運用時の3CH等)、及び7MHZ運用時に21MHZ帯に強力な電波が出ていますよとの連絡が・・・?

2,調査試験内容

上記の症状からIC-PW1のスプリアス特性劣化を疑い下記の構成にてスプリアスを測定しましたので参考までにお知らせします。なおダミーロード負荷においての試験時にも近隣TVにインターフェアーが発生しておりました。

プリアス測定系統図

リニアAMPをONとOFFの両方について電力計指示100W時の各周波数のレベルを測定。

受信用トランシーバー

微小アンテナ

励振用トランシーバー

終端型電力計

TS-950S

TS-950SDX

RW- 1000D

IC-PW1

選択レベルメーター

MDSLアンリツ

測定結果

リニア動作時(Po100W)

リニアOFF時(Po100W)

周波数(KHz)

Sメーター

信号レベル(db)

Sメーター

信号レベル(db)

+40db

7,020

+40db

14,040

-41

-58

S5

S振れず

21,060

S9+

-21

S振れず

-63

28,080

S5

-42

S振れず

-68

以上の結果によりIC-PW1の高調波スプリアス減衰特性が悪化しているように思われます。特に奇数次高調波の減衰量が悪いようです。

また測定時に気がついたのですが無励振時のアイドリングドレイン電流はほとんど流れておりません。
