Veiligheid

Veiligheid


1 installatie thuis

1. Installatie thuis


2 welke gevolgen

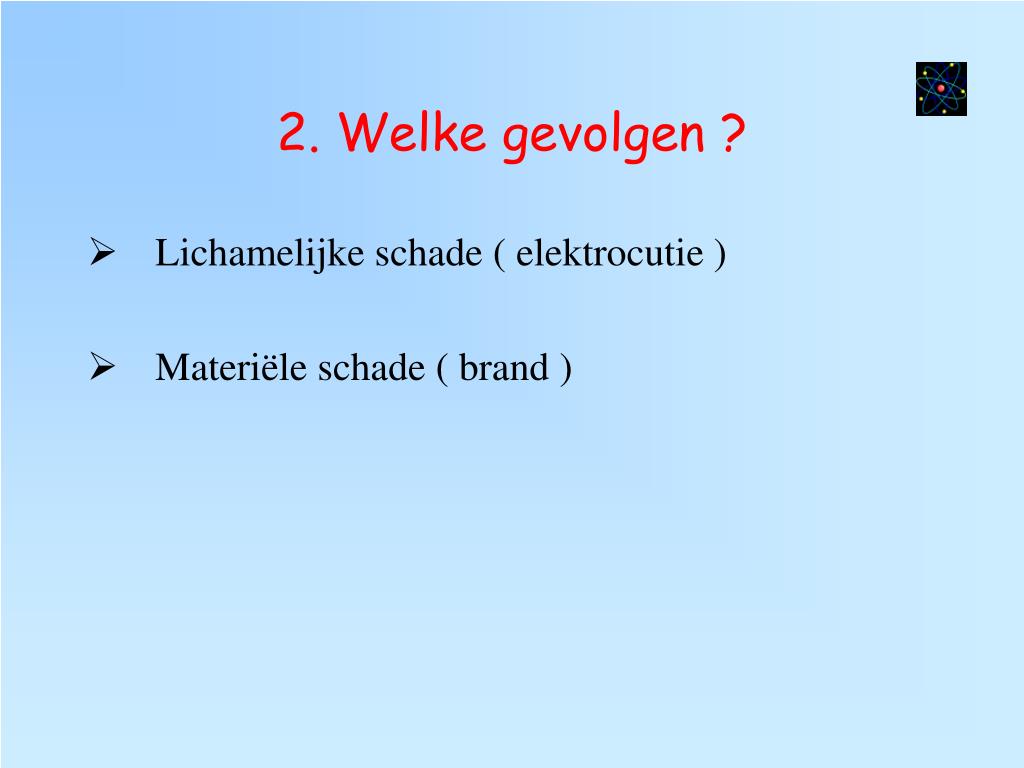

2. Welke gevolgen ?

  • Lichamelijke schade ( elektrocutie )

  • Materiële schade ( brand )


3 beveiliging tegen elektrocutie

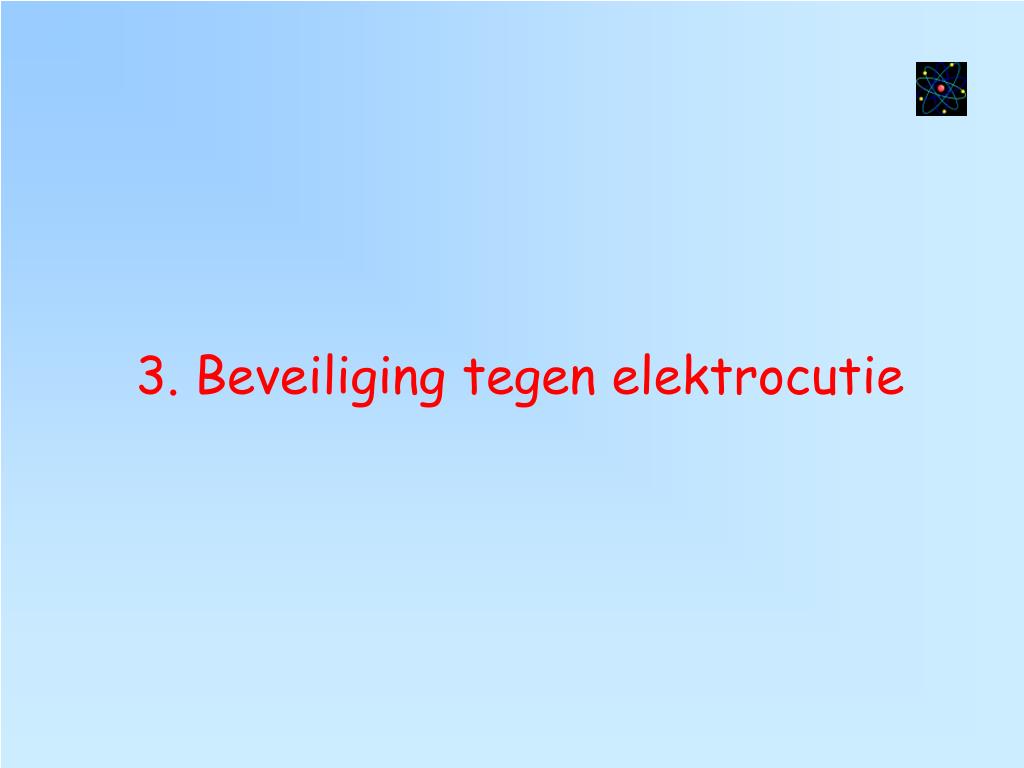

3. Beveiliging tegen elektrocutie


Veiligheid

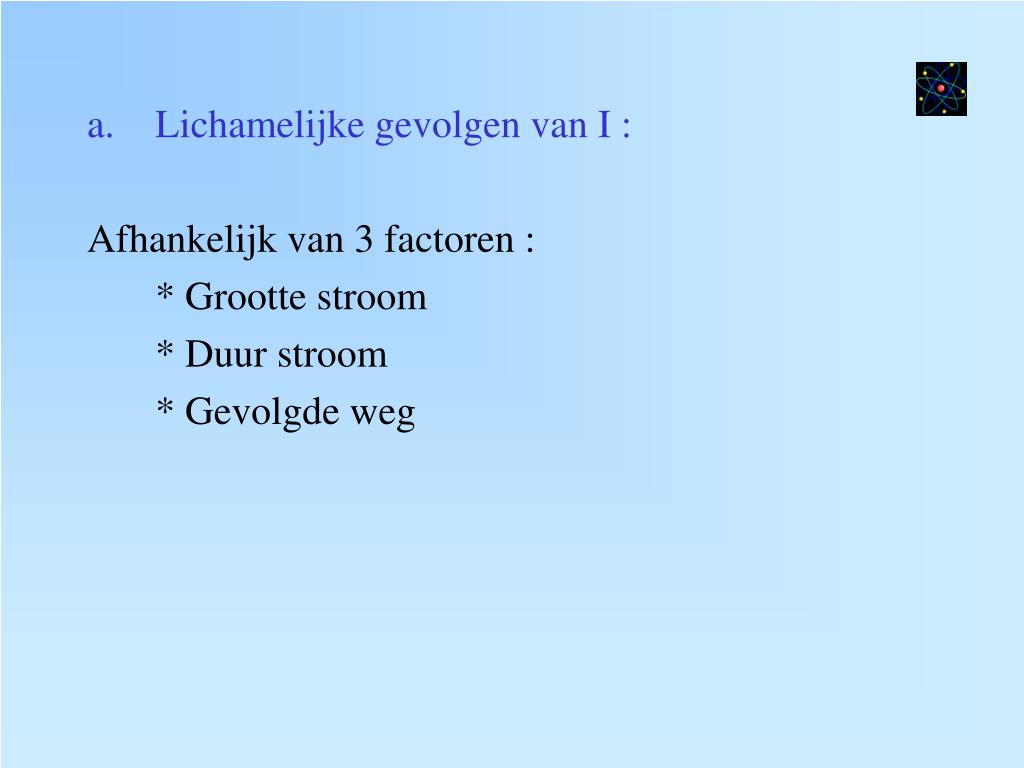

  • Lichamelijke gevolgen van I :

    Afhankelijk van 3 factoren :

    * Grootte stroom

    * Duur stroom

    * Gevolgde weg


Veiligheid

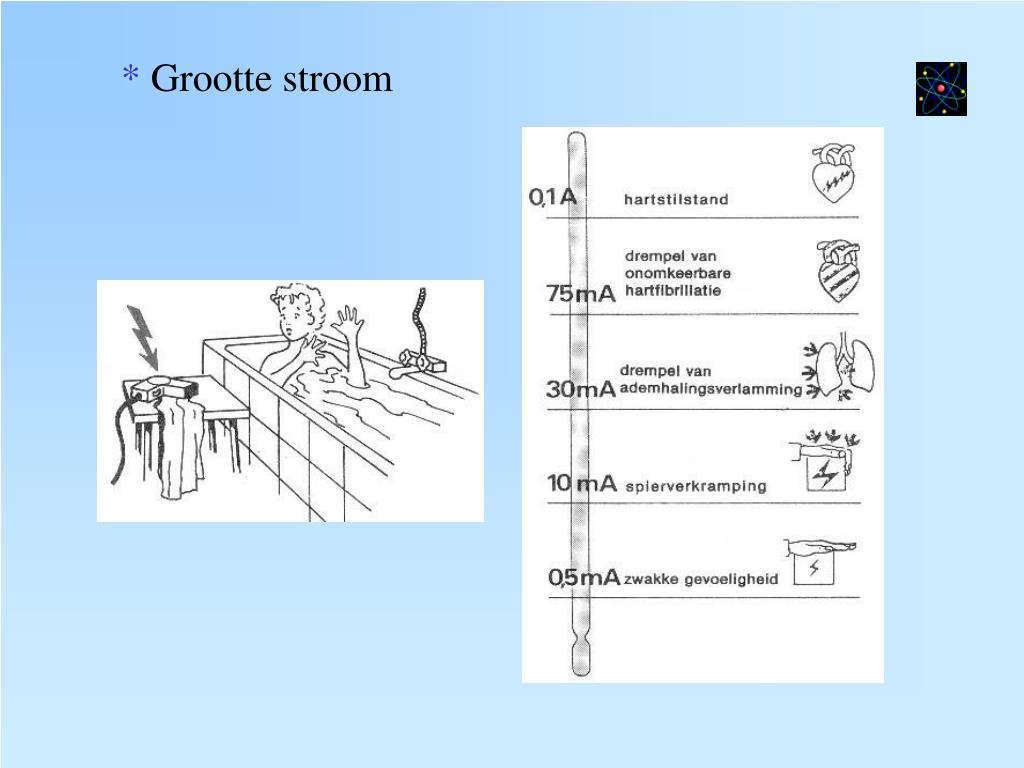

* Grootte stroom


Veiligheid

  • Grootte I wordt bepaald door U en :

    aanrakingsweerstand

    lichaamsweerstand

    contactweerstand


Veiligheid

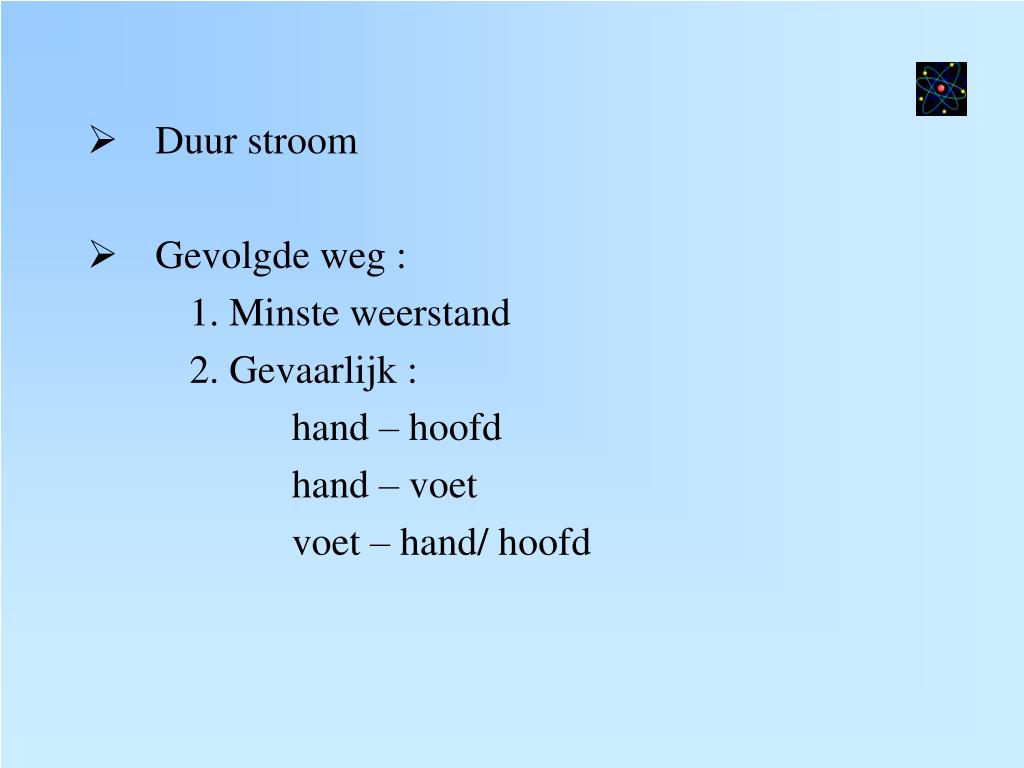

  • Duur stroom

  • Gevolgde weg :

    1. Minste weerstand

    2. Gevaarlijk :

    hand – hoofd

    hand – voet

    voet – hand/ hoofd


Veiligheid

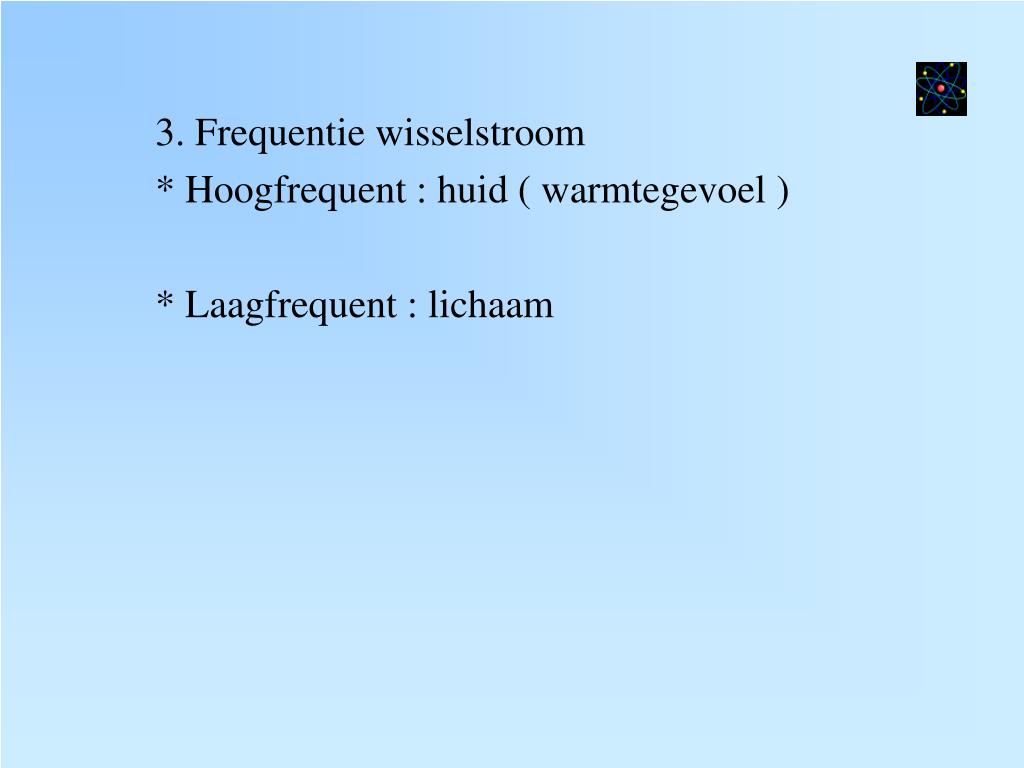

3. Frequentie wisselstroom

* Hoogfrequent : huid ( warmtegevoel )

* Laagfrequent : lichaam


Veiligheid

b. Hoe beschermen ?

  • rechtstreekse aanraking : oa isolatie

  • onrechtstreekse aanraking : aarding en ADS


Veiligheid

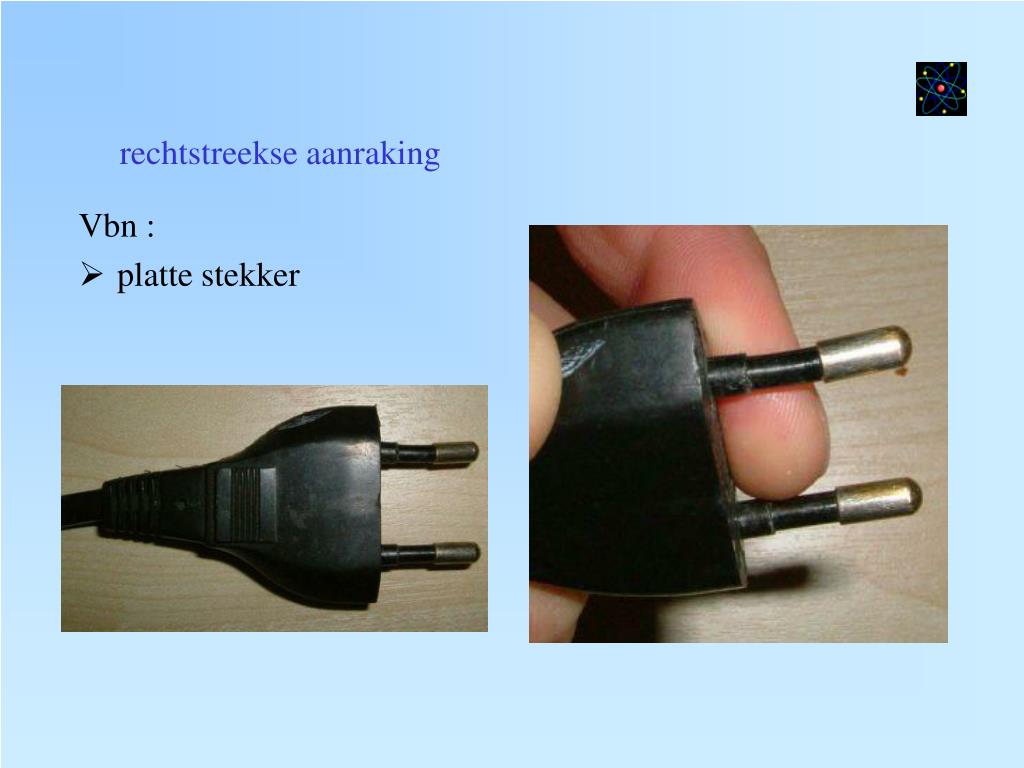

rechtstreekse aanraking

Vbn :

  • platte stekker


Veiligheid

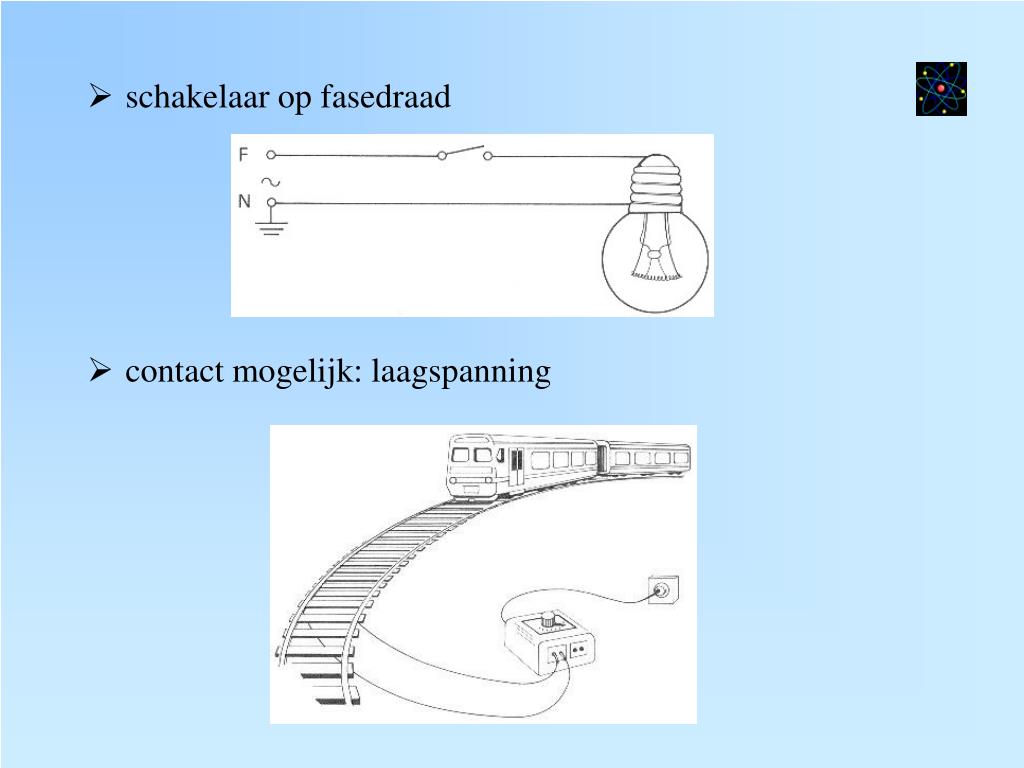

  • schakelaar op fasedraad

  • contact mogelijk: laagspanning


Veiligheid

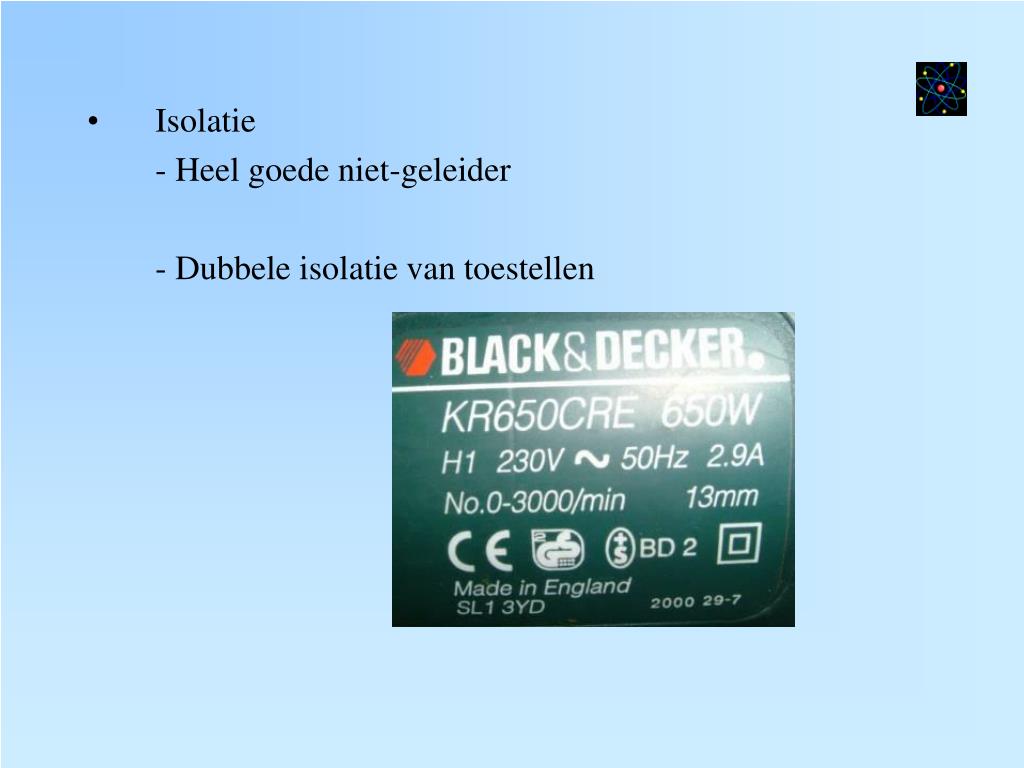

  • Isolatie

    - Heel goede niet-geleider

    - Dubbele isolatie van toestellen


Veiligheid

onrechtstreekse aanraking


Veiligheid

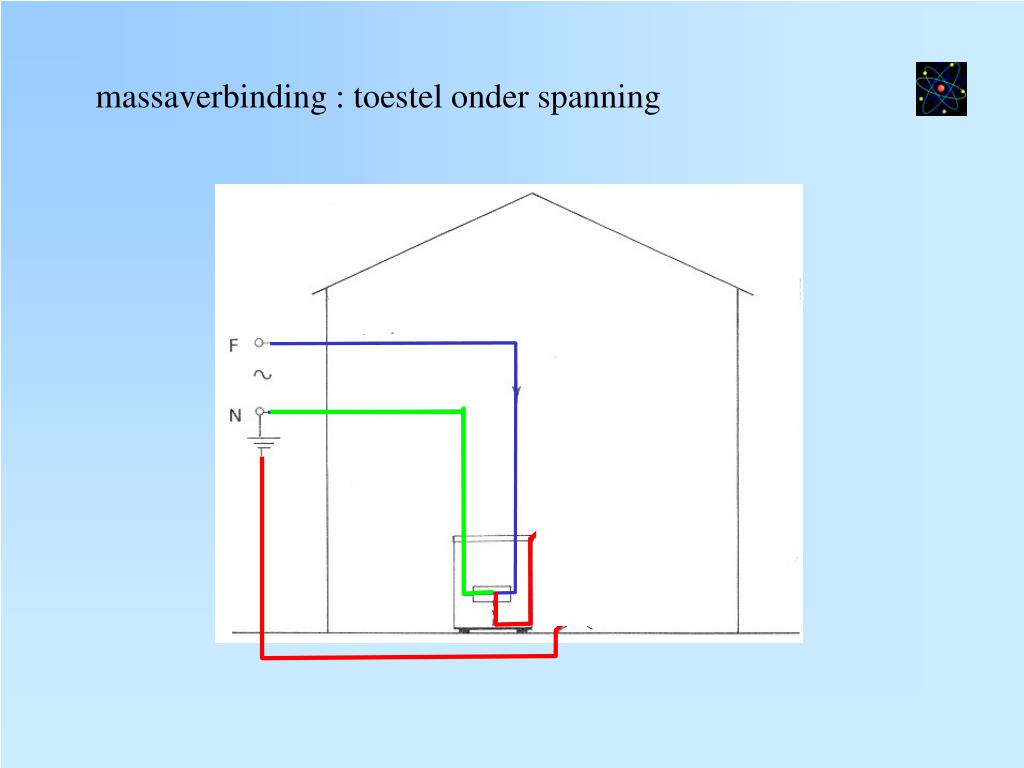

massaverbinding : toestel onder spanning


Veiligheid

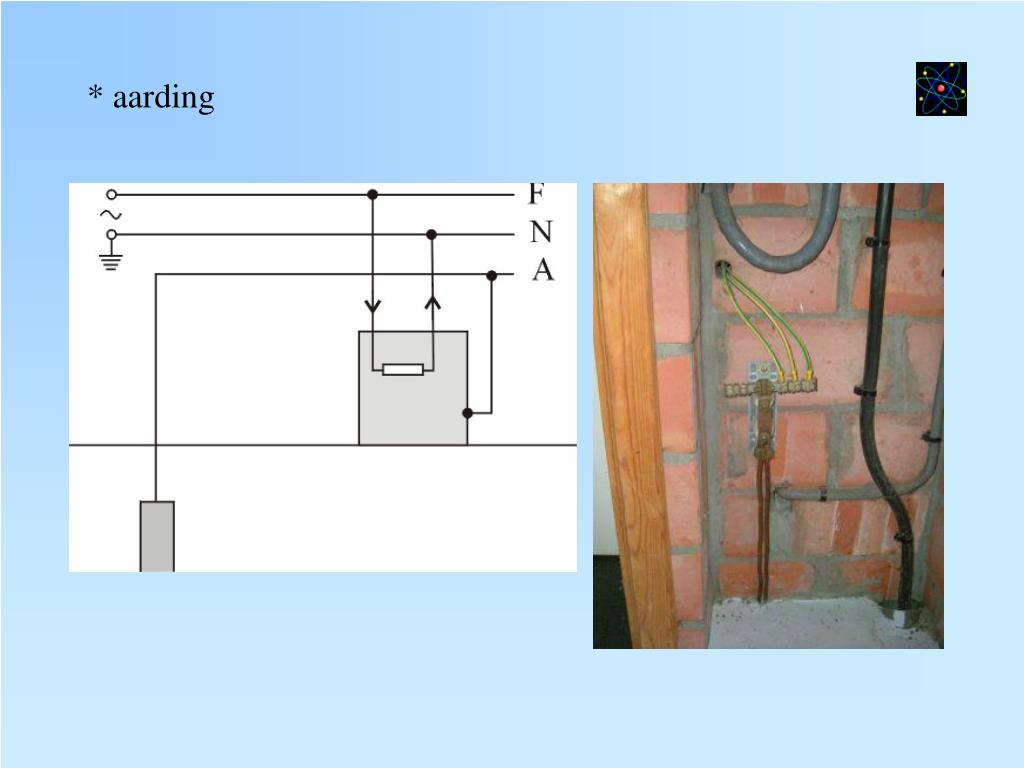

* aarding


Veiligheid

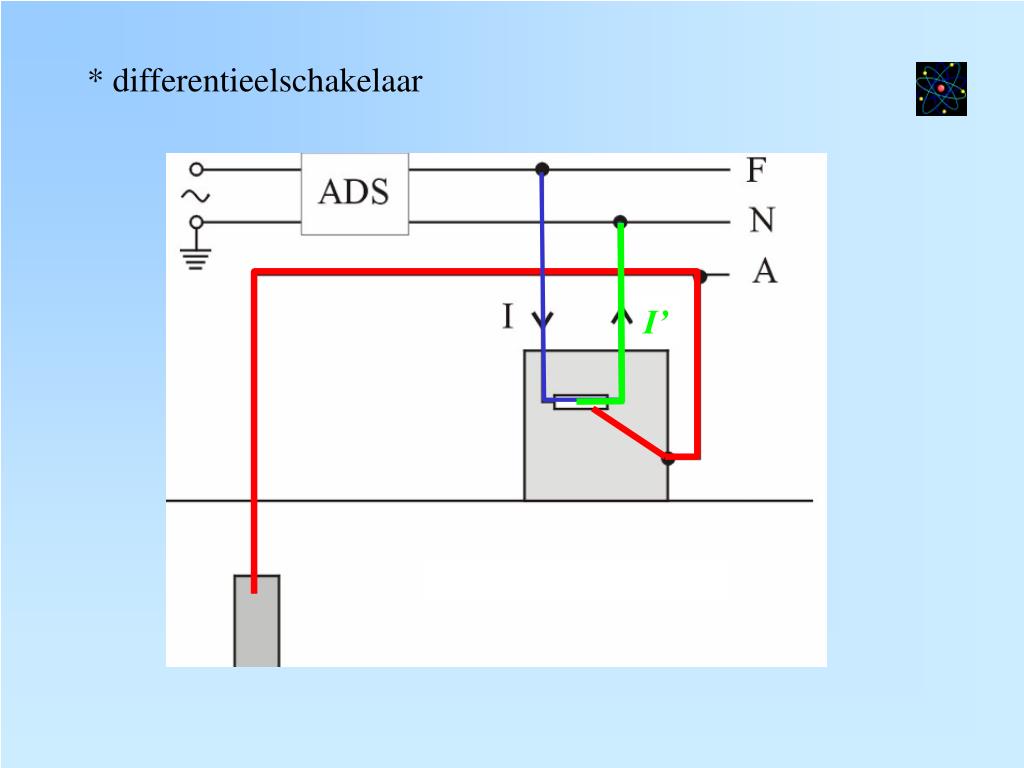

* differentieelschakelaar

I’


4 beveiliging tegen brand

4. Beveiliging tegen brand

  • Reden ?

     foutief gebruik toestel

     te grote stroom


Veiligheid

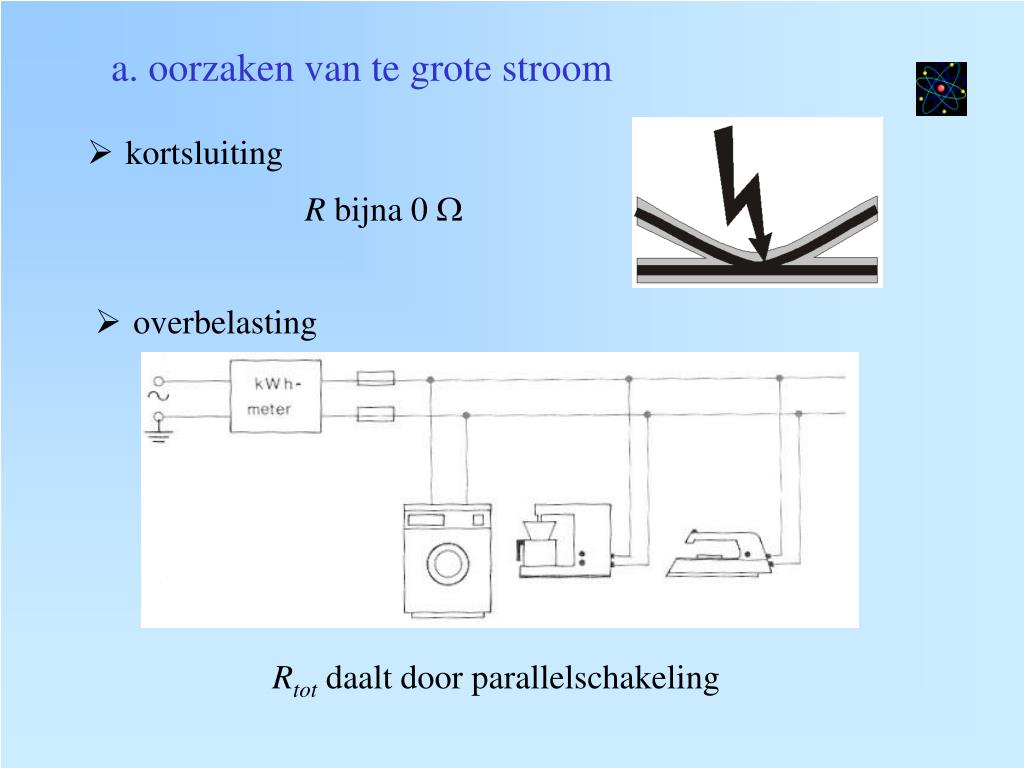

a. oorzaken van te grote stroom

  • kortsluiting

R bijna 0 W

  • overbelasting

Rtot daalt door parallelschakeling


Veiligheid

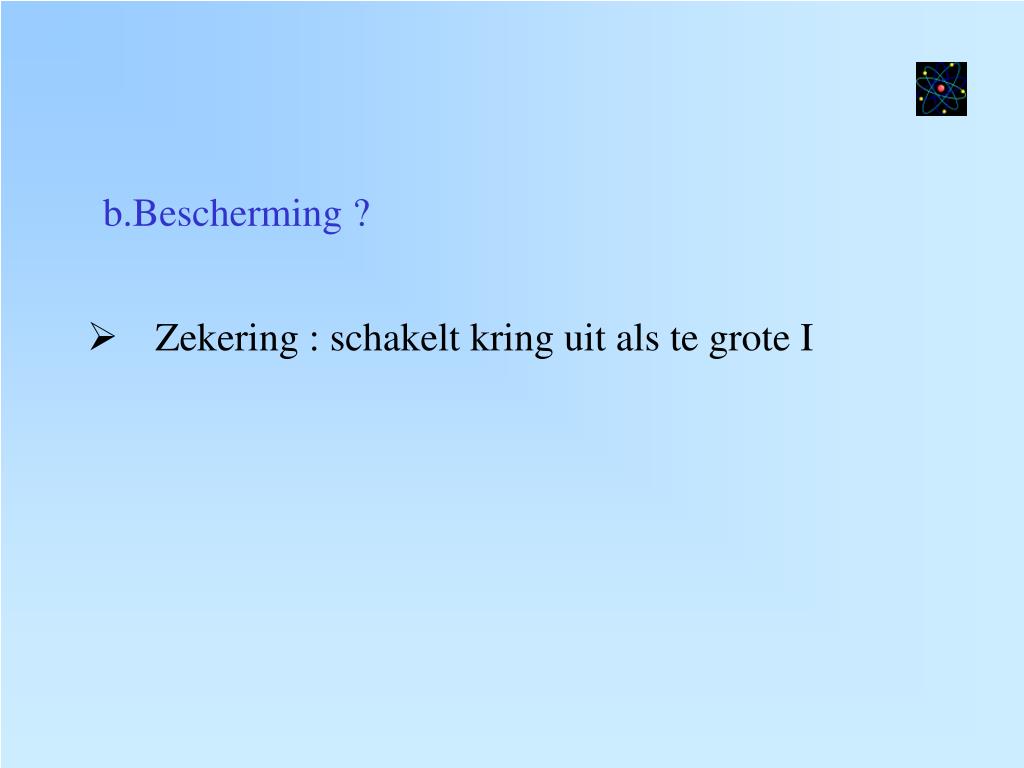

b.Bescherming ?

  • Zekering : schakelt kring uit als te grote I
