Kiểm tra bài cũ

1. Kiểm tra bài cũ Câu 1: Sóng điện từ là gì ? Câu 2: Nêu đặc điểm và tính chất của sóng điện từ. Câu 3: Sóng điện từ khác sóng cơ ở điểm nào ?

2. Tín hiệu do các thiết bị này nhận được là gì ???

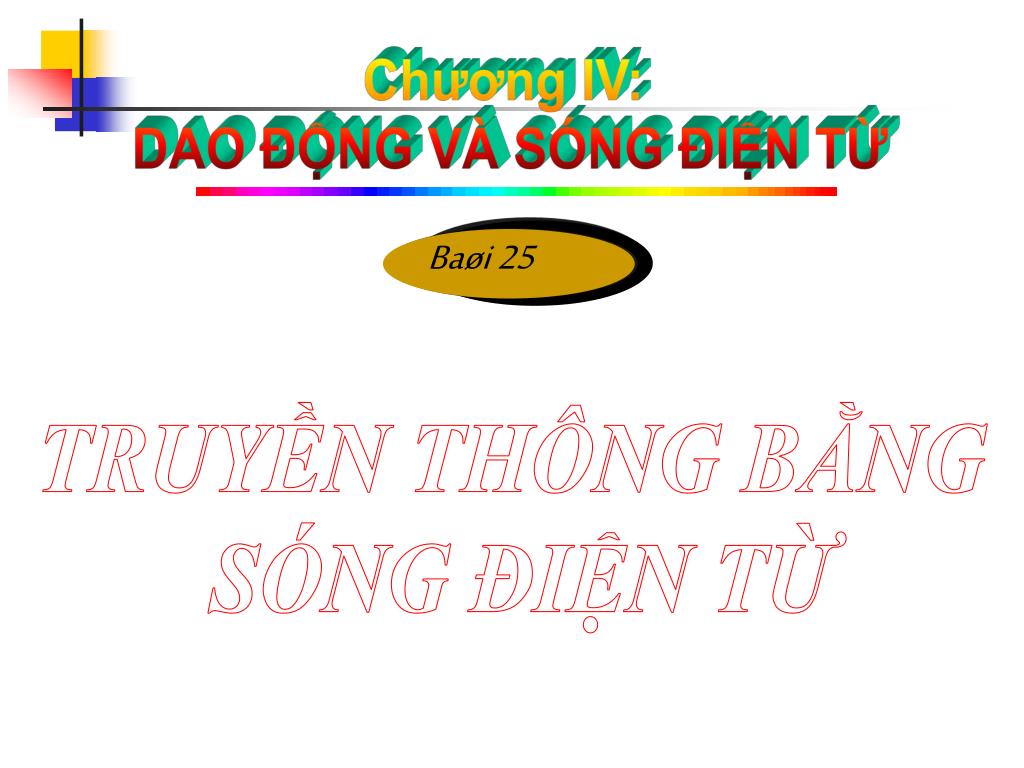

3. Baøi 25 Chương IV: DAO ĐỘNG VÀ SÓNG ĐIỆN TỪ TRUYỀN THÔNG BẰNG SÓNG ĐIỆN TỪ

4. 1. Mạch dao động hở. Anten - Mạch dao động kín: - Mạch dao động hở: Mạch dao động hở Mạch dao động kín Anten

5. HÌNH ẢNH CỦA 1 SỐ ANTEN

6. Gương phản xạ  I r L S i M L1 x C Anten phát 1. Mạch dao động hở. Anten - Anten: Một loại anten ghép với mạch dao động LC

7. Anten phát Ống nói Biến điệu Khuếch đại cao tần Dao động cao tần 2. Nguyên tắc truyền thông bằng sóng điện từ Quy trình chung để truyền thông tin xa: * Biến âm thanh hoặc hình ảnh cần truyền đi thành tín hiệu điện. * Dùng sóng điện từcao tần để truyền tín hiệu đi xa qua anten phát. * Dùng máy với anten thu để chọn và thu lấy sóng điện từ cao tần. * Tách tín hiệu từ sóng cao tần rồi đưa vào thiết bị đầu ra Sơ đồ khối hệ thống phát thanh và thu thanh dùng sóng điện từ Anten thu Chọn sóng Tách sóng Khuếch đại âm tần Phát thanh Thu thanh

8. 3. Sự truyền sóng điện từ quanh Trái Đất - Các quá trình truyền sóng điện từ trong thông tin quanh Trái Đất có đặc điểm rất khác nhau, tùy thuộc vào độ dài bước sóng, điều kiện môi trường trên mặt đất và tính chất của bầu khí quyển - Các dải sóng vô tuyến:

9. 3. Sự truyền sóng điện từ quanh Trái Đất • Các loại sóng dài, trung và ngắn đều bị tầng điện li phản xạ do đó người ta dùng các loại sóng này trong truyền thanh, truyền hình trên mặt đất. • Sóng cực ngắn thì không bị phản xạ mà đi xuyên qua tầng điện li, hoặc chỉ có khả năng truyền thẳng từ nơi phát đến nơi thu nên sóng cực ngắn hay được dùng để thông tin trong cự li vài chục kilomet, hoặc truyền thông qua vệ tinh

10. VỆ TINH SÓNG NGẮN; DÀI; TRUNG SÓNG CỰC NGẮN PHÁT THU TRAÙI ÑAÁT TẦNG ĐIỆN LI

11. 4. Truyền thông bằng cáp Hệ thống truyền thông dùng dây cáp và không dùng dây (vô tuyến)

12. CUÛNG COÁ • CAÂU 1:Vôùi maïch dao ñoäng hôû thì ôû vuøng khoâng gian. • quanh daây daãn chæ coù töø tröôøng bieán thieân. • B. quanh daây daãn chæ coù ñieän tröôøng bieán thieân. • C. beân trong tuï ñieän khoâng coù töø tröôøng bieán thieân. • D. quanh daây daãn coù caû töø tröôøng bieán thieân vaø ñieän tröôøng bieán thieân. 20 19 12 14 15 17 18 04 13 01 11 16 00 03 10 05 06 09 02 07 08

13. CAÂU 2 :Trong duïng cuï naøo döôùi ñaây coù caû moät maùy phaùt vaø maùy thu soùng voâ tuyeán • Maùy thu thanh. • B. Maùy thu hình . • C. Chieác ñieän thoaïi di ñoäng . • D. Caùi ñieàu khieån tivi . 20 19 12 14 15 17 18 04 13 01 11 16 00 03 10 05 06 09 02 07 08

14. CAÂU 3 :Choïn caâu ñuùng . Nguyên tắc thu sóng điện từ dựa vào A. hiện tượng cộng hưởng điện trong mạch LC. B. hiện tượng bức xạ sóng điện từ của mạch dao động hở. C. hiện tượng hấp thụ sóng điện từ của môi trường. D. hiện tượng giao thoa sóng điện từ. 20 19 12 14 15 17 18 04 13 01 11 16 00 03 10 05 06 09 02 07 08

15. CAÂU 4 :Soùng ñieän töø coù taàn soá 12 MHz thuoäc loaïi soùng naøo döôùi ñaây ? • Soùng daøi • B. Soùng trung • C. Soùng ngaén • D. Soùng cöïc ngaén 20 19 12 14 15 17 18 04 13 01 11 16 00 03 10 05 06 09 02 07 08

16. CAÂU 5 :Mạch chọn sóng ở đầu vào của máy thu vô tuyến điện gồm tụ điện C = 1nF và cuộn cảm L = 100µH (lấy 2 = 10). Bước sóng điện từ mà mạch thu được là A. λ = 300m. B. λ= 600m. C. λ = 300km. D. λ = 1000m. 20 19 12 14 15 17 18 04 13 01 11 16 00 03 10 05 06 09 02 07 08
