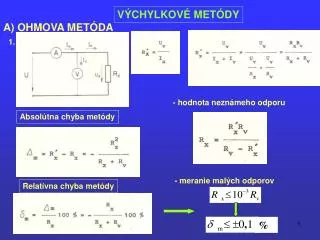

VÝCHYLKOVÉ METÓDY. A) OHMOVA METÓDA. 1. - hodnota neznámeho odporu. Absolútna chyba metódy. - meranie malých odporov. Relatívna chyba metódy. %. A) OHMOVA METÓDA. 2. - hodnota neznámeho odporu. Absolútna chyba metódy. Relatívna chyba metódy. - meranie väčších odporov. %.
