Gestão de Redes e Sistemas Distribuídos

Teresa Maria Vazão

Julho 2005

Arquitecturas de Gestão

Arquitectura de Gestão SNMPv1 (Parte 1)

IST/INESC-ID

Contactos: IST/Tagus-Park

Email: [email protected]

Tel: 214233242


Sum rio

Sumário

????

  • Módulo II: Arquitecturas de Gestão

    • Conceito de arquitectura de Gestão

    • Arquitectura de Gestão SNMP

      • Arquitectura Gestão SNMPv1

        • Características gerais

        • Modelo de Informação

    • Outras Arquitecturas de Gestão

    • Tendências de evolução

Gestão de Redes e de Sistemas Distribuídos


Gest o de redes e sistemas distribu dos

SNMP versão 1

Gestão de Redes e de Sistemas Distribuídos


Arquitectura de gest o internet snmpv1

Arquitectura de Gestão Internet-SNMPv1

Normas . Versão 1

  • IETFTítulo

  • RFC 1155 Structure and Identification of Management Information for TCP/IP-based networks.

  • RFC 1212 Concise MIB Definition

  • RFC 1213 Management Information Base for Network Management of TCP-IP-based Internets: MIB-II

  • RFC 1157 Simple Network Management Protocol

Gestão de Redes e de Sistemas Distribuídos


Arquitectura de gest o internet snmpv11

Arquitectura de Gestão Internet-SNMPv1

  • Arquitectura Cliente-Servidor

  • Gestor contém as aplicações de gestão e faz a interface com o utilizador

  • Agente que é responsável por um conjunto de recursos geridos.

  • O Gestor pode monitorizar ou controlar os recursos através dos Agentes.

Características gerais

Gestão de Redes e de Sistemas Distribuídos


Arquitectura de gest o internet snmpv12

Arquitectura de Gestão Internet-SNMPv1

  • O Agente estrutura a informação de gestão numa MIB.

  • Cada objecto da MIB é um objecto escalar, pelo que não há os conceitos de classes, herança, encapsulamento etc..

  • A MIBs Internet definem a estrutura, o significado e a identificação dos recursos que podem fazer parte da MIB dum Agente.

  • A MIB dum Agente contém apenas os tipos objectos geridos que podem ser instanciados, nos equipamentos que gere.

  • A identificação de objectos é efectuada através da ARI

Características gerais

Gestão de Redes e de Sistemas Distribuídos


Arquitectura de gest o internet snmpv13

Arquitectura de Gestão Internet-SNMPv1

RFCs e

MIBs proprietárias

Ex: Servidor

SNMP

Gestor

Gestor

Ex: Router

Internet MIB

SNMP

Agente

Agente

Agente

Regras de

Estruturação

MIB

Internet

Registration

Tree

SNMP

Ex: PC

SNMP

  • Características gerais

Gestão de Redes e de Sistemas Distribuídos


Arquitectura de gest o internet snmpv14

Arquitectura de Gestão Internet-SNMPv1

Árvore

de

Registo

da

Internet

(ARI)

root

itu-t (0)

join iso/itu-t (2)

iso (1)

org (3)

dod (6)

internet (1)

dir- (1)

mgmt (2)

exper. (3)

priv.(4)

X.25 (44)

mib -2 (1)

ATM (41)

1.3.6.1.2..1

recursos nós (36)

empresas (1)

IBM (2)

HP (11)

Gestão de Redes e de Sistemas Distribuídos


Arquitectura de gest o internet snmpv15

Arquitectura de Gestão Internet-SNMPv1

Browsers

de MIBs

Compiladores

de MIBs

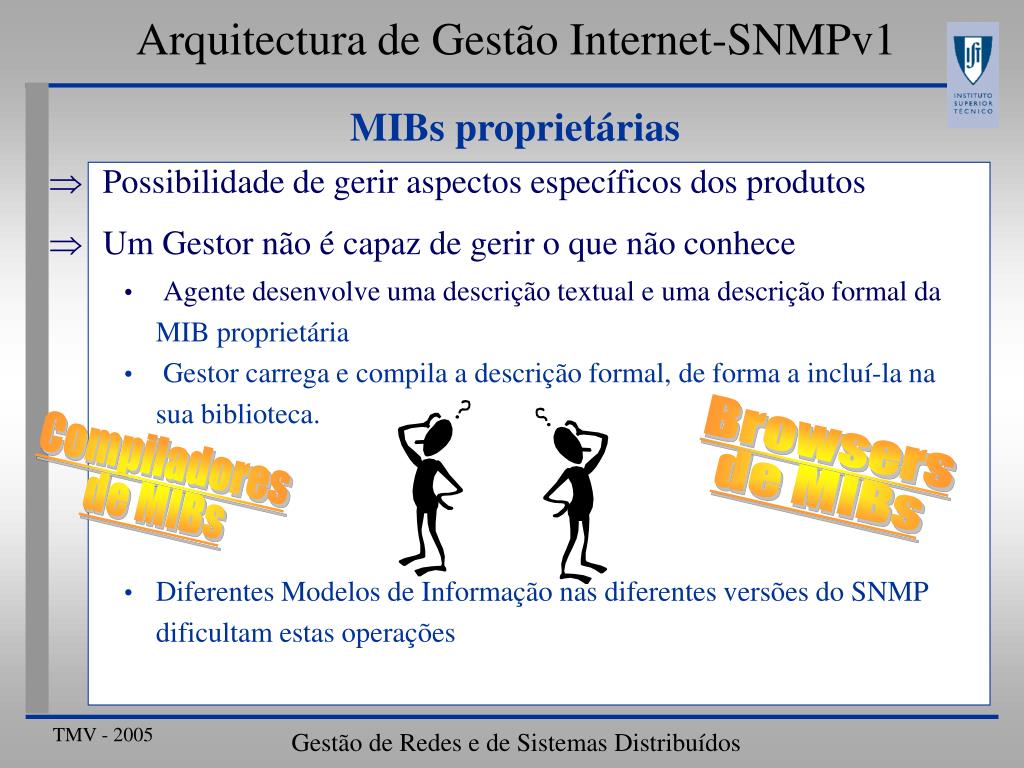

  • Possibilidade de gerir aspectos específicos dos produtos

  • Um Gestor não é capaz de gerir o que não conhece

    • Agente desenvolve uma descrição textual e uma descrição formal da MIB proprietária

    • Gestor carrega e compila a descrição formal, de forma a incluí-la na sua biblioteca.

    • Diferentes Modelos de Informação nas diferentes versões do SNMP dificultam estas operações

MIBs proprietárias

Gestão de Redes e de Sistemas Distribuídos


Arquitectura de gest o internet snmpv16

Arquitectura de Gestão Internet-SNMPv1

mib- 2

1.3.6.1.2.1

Objecto Escalar

Tabela

ip

1.3.6.1.2.1.4

iplnReceives

1.3.6.1.2.1.4.3

ipRouteTable

1.3.6.1.2.1.4.21

ipRouteEntry

1.3.6.1.2.1.4.21.1

ipRouteDest

1.3.6.1.2.1.4.21.1.1

ipRouteNextHop

1.3.6.1.2.1.4.21.1.7

  • Estrutura da MIB - Identificação de objectos

Gestão de Redes e de Sistemas Distribuídos


Arquitectura de gest o internet snmpv17

Arquitectura de Gestão Internet-SNMPv1

Dependentes

da Aplicação

Tipos de dados pré-definidos

RFC 1155

Network Address

IpAddress

Time tick

Gauge

Counter

Opaque

Independentes

da Aplicação

Primitivos

INTEGER

OCTECT STRING

OBJECT IDENTIFIER

NULL

Construtores

SEQUENCE

SEQUENCE OF

  • Time tick - tempo em centésimos de segundo

  • Gauge -contador up-down de 32 bits, números positivos, que bloqueia quando atinge o valor máximo, até que seja feito o reset.

  • Counter - contador circular de 32 bits, números positivos

  • Opaque - transferência de qualquer tipo de dados

  • Sintaxe dos objectos

Gestão de Redes e de Sistemas Distribuídos


Arquitectura de gest o internet snmpv18

Arquitectura de Gestão Internet-SNMPv1

Modelo de informação

Gestão de Redes e de Sistemas Distribuídos


Arquitectura de gest o internet snmpv19

Arquitectura de Gestão Internet-SNMPv1

ipRouteDest … ipRouteNextHop …

9.1.2.3 … 99.0.0.3 …

10.0.0.51 … 89.1.1.42 …

10.0.0.77 … 89.1.1.42 ...

Gestor

Acessos

internos

mib- 2

MIB

SNMP

ip

Grupo

Agente

ipRouteTable

iplnReceives

Tabela

Counter

Value

iplnReceives 25

ipRouteEntry

Linha

ipRouteDest

ipRouteNextHop

Variável

MIB do Agente

Instância = tipo de objecto + valor

  • Definição de objectos

Gestão de Redes e de Sistemas Distribuídos


Arquitectura de gest o internet snmpv110

Arquitectura de Gestão Internet-SNMPv1

  • MACRO OBJECT-TYPE:

  • Nome e Identificador

  • Sintaxe

  • Tipo de acesso

  • Estado

  • Descrição informal,...

  • Localização do ramo na ARI

ipInReceivesOBJECT TYPE

SYNTAX Counter

ACCESS read-only

STATUS mandatory

DESCRIPTION

´The total number of input datagrams received from interfaces… .´

::= {ip 3}

  • Definição de objectos escalares

Gestão de Redes e de Sistemas Distribuídos


Arquitectura de gest o internet snmpv111

Arquitectura de Gestão Internet-SNMPv1

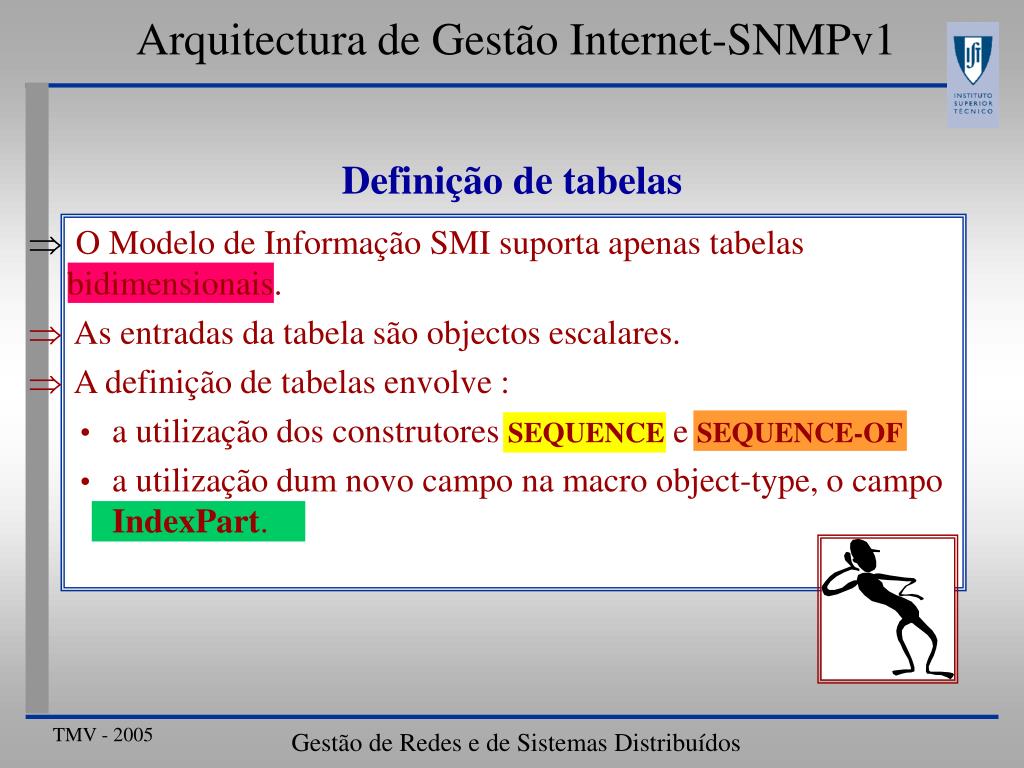

  • O Modelo de Informação SMI suporta apenas tabelas bidimensionais.

  • As entradas da tabela são objectos escalares.

  • A definição de tabelas envolve :

    • a utilização dos construtores SEQUENCE e SEQUENCE-OF

    • a utilização dum novo campo na macro object-type, o campo IndexPart.

Definição de tabelas

Gestão de Redes e de Sistemas Distribuídos


Arquitectura de gest o internet snmpv112

Arquitectura de Gestão Internet-SNMPv1

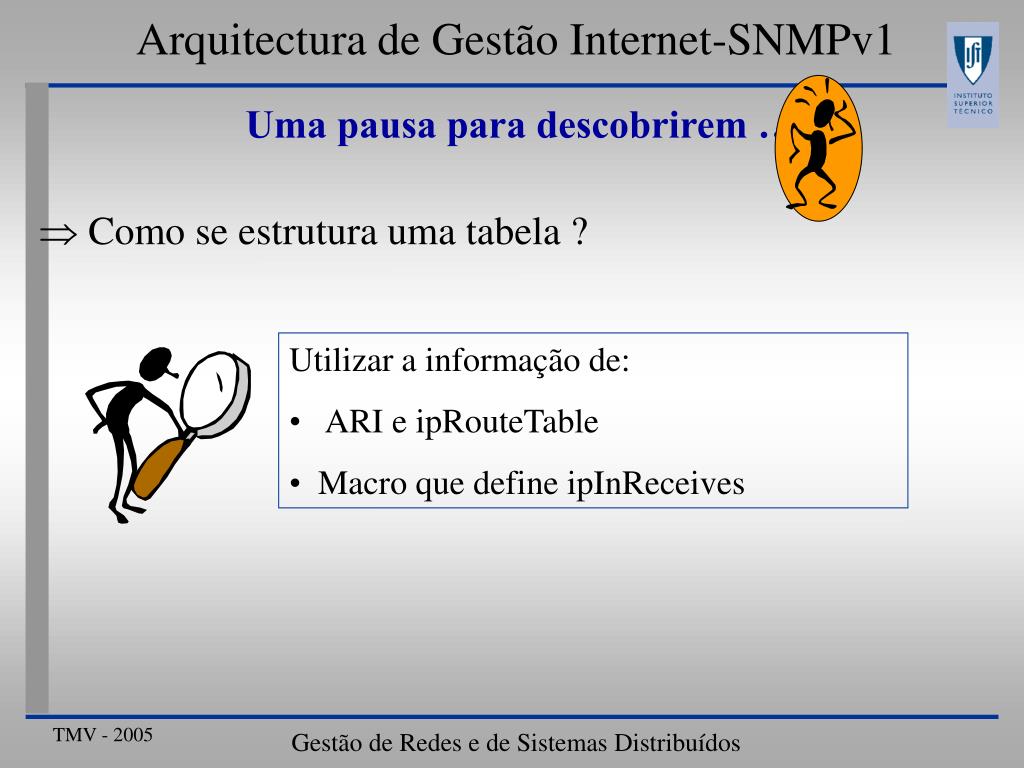

  • Uma pausa para descobrirem ….

  • Como se estrutura uma tabela ?

  • Utilizar a informação de:

  • ARI e ipRouteTable

  • Macro que define ipInReceives

Gestão de Redes e de Sistemas Distribuídos


Arquitectura de gest o internet snmpv113

Arquitectura de Gestão Internet-SNMPv1

  • ipRouteTableOBJECT-TYPE

  • SYNTAX SEQUENCE OFIpRouteEntry

  • ACCESS not-accessible

  • STATUS mandatory

  • DESCRIPTION

  • << Tabela de encaminhamento IP >>

  • ::= { ip 21}

  • IpRouteEntry OBJECT-TYPE

  • SYNTAX IpRouteEntry

  • ACCESS not-accessible

  • STATUS mandatory

  • DESCRIPTION

  • << Rota para um dado destino >>

  • INDEX{ipRouteDest }

  • ::= { ipRouteTable 1}

  • IpRouteEntry ::=

  • SEQUENCE {

  • ipRouteDest IpAddress, ...

  • ipRouteNextHop IpAddres, ..

  • }

  • ipRouteDest OBJECT-TYPE

  • SYNTAX IpAddress

  • ACCESS read-write

  • STATUS mandatory

  • DESCRIPTION

  • << Endereço de destino da rota >>

  • ::= {ipRouteEntry 1}

  • ipRouteNextHop OBJECT-TYPE

  • SYNTAX IpAddress

  • ACCESS read-write

  • STATUS mandatory

  • DESCRIPTION

  • << Endereço seguinte da rota >>

  • ::= {ipRouteEntry 7}

  • Definição de tabelas: ipRouteTable

Gestão de Redes e de Sistemas Distribuídos


Arquitectura de gest o internet snmpv114

Arquitectura de Gestão Internet-SNMPv1

Mapeamento

Local

Mapeamento

Local

Sintaxe

Abstracta

Componente

de Aplicação

Componente

de Aplicação

MIB

MIB

Regras de Codificação

Regras de Codificação

Componente

de

transferência

de dados

Componente

de

transferência

de dados

Sintaxe de

Transferência

  • Codificação da informação

Gestão de Redes e de Sistemas Distribuídos


Arquitectura de gest o internet snmpv115

Arquitectura de Gestão Internet-SNMPv1

  • Componente de aplicação (SNMP)

    • Representação da informação de forma estruturada

    • Sintaxe abstracta (ASN.1)

    • Mapeamento local para armazenamento ou visualização

  • Componente de transferência de dados (UDP/IP/...)

    • Representação da informação de forma não estruturada

    • SDUs para comunicação entre camadas adjacentes

    • PDUs para comunicação entre camadas pares

    • Sintaxe de transferência (ex: ASCII)

  • Necessidade de codificação para converter os formatos

Codificação da informação

Gestão de Redes e de Sistemas Distribuídos


Arquitectura de gest o internet snmpv116

Arquitectura de Gestão Internet-SNMPv1

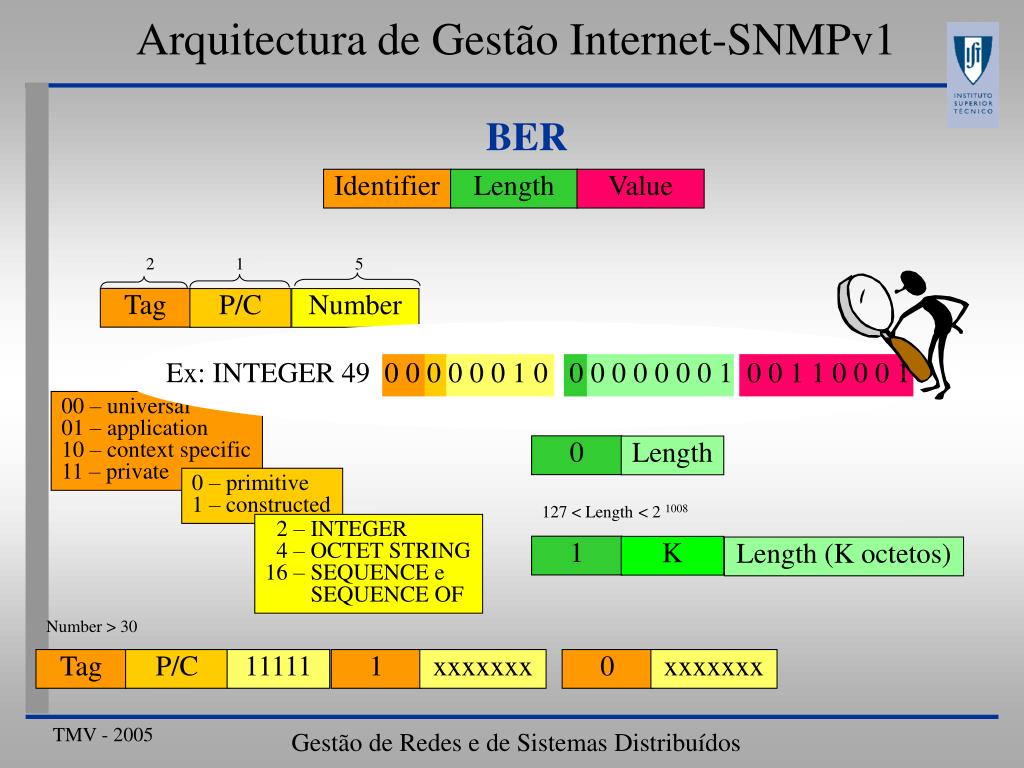

Identifier

Length

Value

2 1 5

00 – universal

01 – application

10 – context specific

11 – private

Tag

P/C

Number

Ex: INTEGER 49 0 0 0 0 0 0 1 0 0 0 0 0 0 0 0 1 0 0 1 1 0 0 0 1

0

Length

0 – primitive

1 – constructed

2 – INTEGER

4 – OCTET STRING

16 – SEQUENCE e

SEQUENCE OF

0 < Length < 128

1

K

Length (K octetos)

127 < Length < 2 1008

Number > 30

Tag

P/C

11111

1

xxxxxxx

0

xxxxxxx

  • BER

Gestão de Redes e de Sistemas Distribuídos


Arquitectura de gest o internet snmpv117

Arquitectura de Gestão Internet-SNMPv1

  • Simplicidade de conceitos

  • Modelo de Informação

  • orientado a tipos de dados.

  • - OGs são folhas da ARI.

  • - Acesso a OGs através do

  • Identificador do Objecto

  • na ARI.

  • Desenvolvimento rápido

  • de produtos

Modelo não orientado

a objectos:

- não há re-utilização

- não há herança.

Estrutura da ARI:

- não há inclusão

- elevado nº de MIBs

- informação relacionada

em várias sub-árvores.

Vantagens

Desvantagens

  • Conclusões

Gestão de Redes e de Sistemas Distribuídos


Gest o de redes e sistemas distribu dos

Pausa... para praticarem !

Gestão de Redes e de Sistemas Distribuídos


Arquitectura de gest o internet snmpv118

Arquitectura de Gestão Internet-SNMPv1

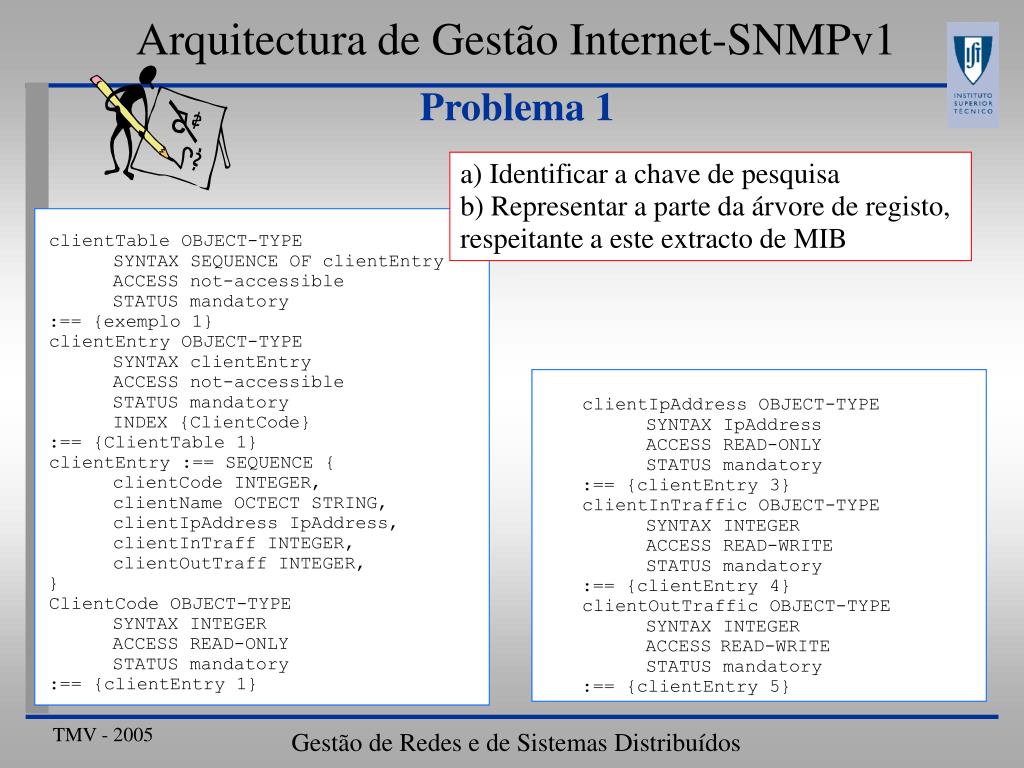

clientTable OBJECT-TYPE

SYNTAX SEQUENCE OF clientEntry

ACCESS not-accessible

STATUS mandatory

:== {exemplo 1}

clientEntry OBJECT-TYPE

SYNTAX clientEntry

ACCESS not-accessible

clientIpAddress OBJECT-TYPE

STATUS mandatory

SYNTAX IpAddress

INDEX {ClientCode}

:== {ClientTable 1}

ACCESS READ-ONLY

clientEntry :== SEQUENCE {

STATUS mandatory

clientCode INTEGER,

:== {clientEntry 3}

clientInTraffic OBJECT-TYPE

clientName OCTECT STRING,

clientIpAddress IpAddress,

SYNTAX INTEGER

clientInTraff INTEGER,

ACCESS READ-WRITE

clientOutTraff INTEGER,

STATUS mandatory

}

:== {clientEntry 4}

clientOutTraffic OBJECT-TYPE

ClientCode OBJECT-TYPE

SYNTAX INTEGER

SYNTAX INTEGER

ACCESS READ-ONLY

ACCESS

READ-WRITE

STATUS mandatory

STATUS mandatory

:== {clientEntry 1}

:== {clientEntry 5}

  • Problema 1

a) Identificar a chave de pesquisa

b) Representar a parte da árvore de registo, respeitante a este extracto de MIB

Gestão de Redes e de Sistemas Distribuídos


Arquitectura de gest o internet snmpv119

Arquitectura de Gestão Internet-SNMPv1

clientTable OBJECT-TYPE

SYNTAX SEQUENCE OF clientEntry

ACCESS not-accessible

STATUS mandatory

:== {exemplo 1}

clientEntry OBJECT-TYPE

SYNTAX clientEntry

clientTable {1}

ACCESS not-accessible

STATUS mandatory

INDEX {ClientCode}

clientEntry {1}

:== {ClientTable 1}

clientEntry :== SEQUENCE {

clientCode INTEGER,

clientCode {1}

clientOutTraff {5}

clientName OCTECT STRING,

clientIpAddress IpAddress,

clientInTraff INTEGER,

clientName {2}

clientInTraff {4}

clientOutTraff INTEGER,

}

ClientCode OBJECT-TYPE

clientIpAddress {3}

SYNTAX INTEGER

ACCESS READ-ONLY

STATUS mandatory

:== {clientEntry 1}

  • Solução 1

a) Identificar a chave de pesquisa

b) Representar a parte da árvore de registo, respeitante a este extracto de MIB

Gestão de Redes e de Sistemas Distribuídos


Arquitectura de gest o internet snmpv120

Arquitectura de Gestão Internet-SNMPv1

  • Problema 2

a) Considerando que dispõem de SNMPv1, desenhe uma MIB para representar a informação de todos os Clientes do serviço. Suponha que cada Cliente é identificado por um campo denominado clientId.

Gestão de Redes e de Sistemas Distribuídos


Arquitectura de gest o internet snmpv121

Arquitectura de Gestão Internet-SNMPv1

????

????

????

????

????

????

????

????

????

????

????

????

  • Solução 2

Gestão de Redes e de Sistemas Distribuídos

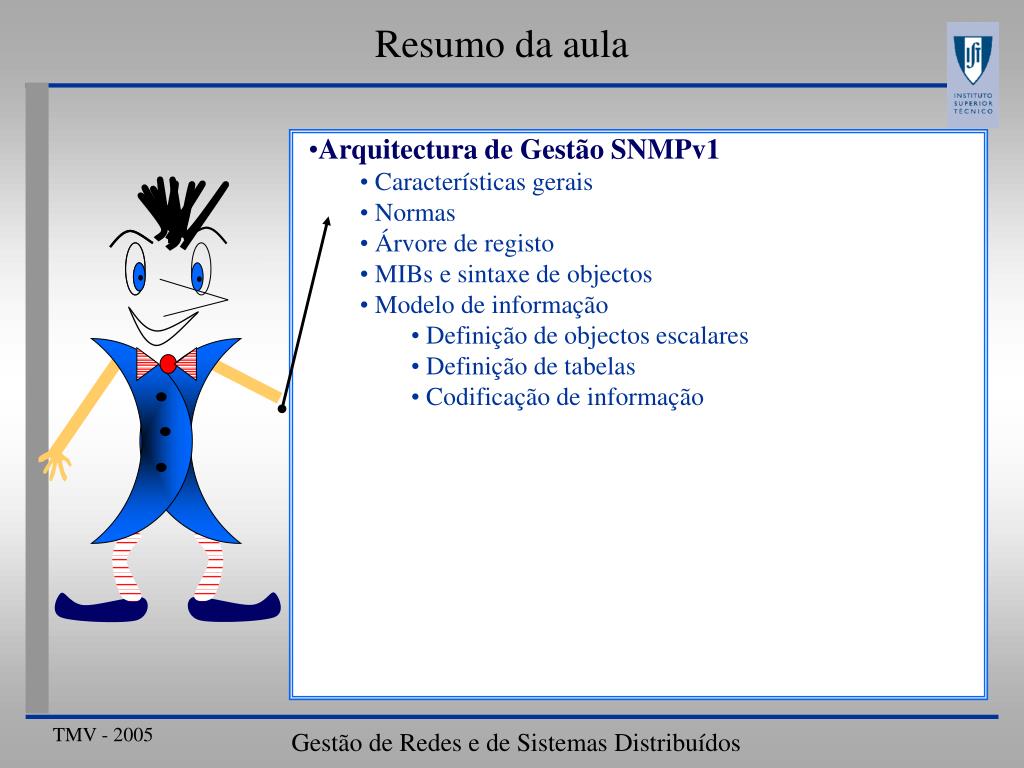

Resumo da aula

Resumo da aula

  • Arquitectura de Gestão SNMPv1

    • Características gerais

    • Normas

    • Árvore de registo

    • MIBs e sintaxe de objectos

    • Modelo de informação

      • Definição de objectos escalares

      • Definição de tabelas

      • Codificação de informação

Gestão de Redes e de Sistemas Distribuídos


  • Login
