Presentation Transcript


M h nh osi v tcp ip

Môhình OSI và TCP/IP

MẠNG MÁY TÍNH


N i dung

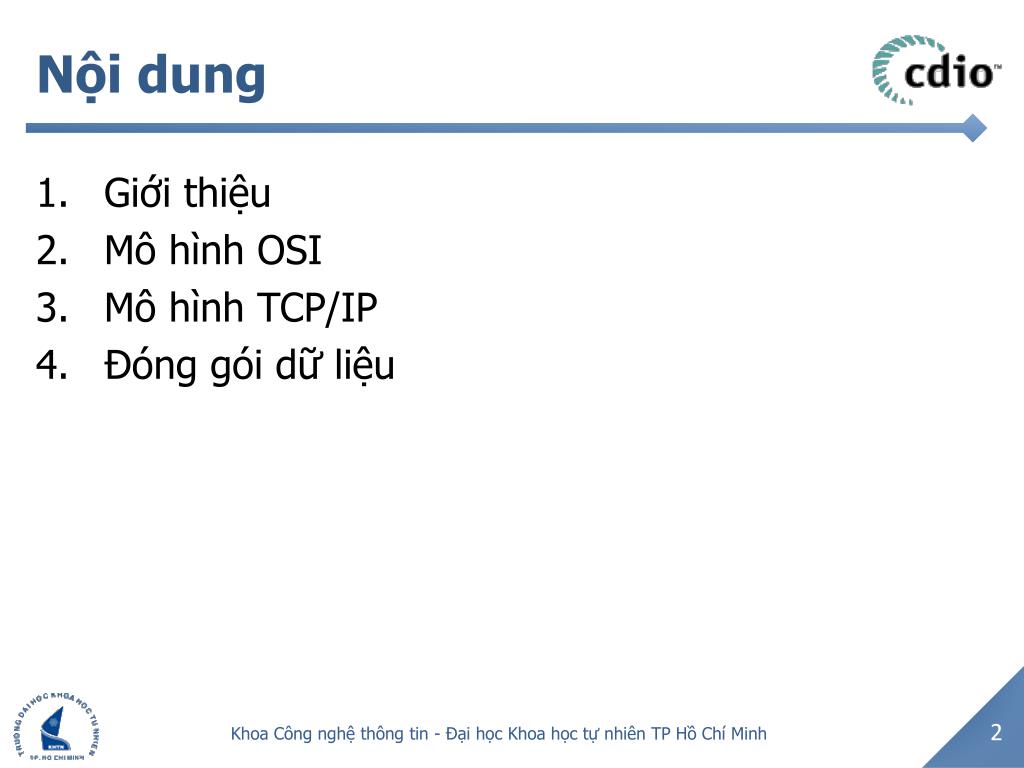

Nội dung

Giới thiệu

Mô hình OSI

Mô hình TCP/IP

Đóng gói dữ liệu

Khoa Công nghệ thông tin - Đại học Khoa học tự nhiên TP Hồ Chí Minh


Gi i thi u 1

Giới thiệu - 1

Hi, My name’s B

Chào, Tôi tên A

Khoa Công nghệ thông tin - Đại học Khoa học tự nhiên TP Hồ Chí Minh


Gi i thi u 2

Giớithiệu - 2

Khoa Công nghệ thông tin - Đại học Khoa học tự nhiên TP Hồ Chí Minh


Gi i thi u 3

Giớithiệu - 3

?

Network

Khoa Công nghệ thông tin - Đại học Khoa học tự nhiên TP Hồ Chí Minh


Gi i thi u 4

Giới thiệu - 4

Khoa Công nghệ thông tin - Đại học Khoa học tự nhiên TP Hồ Chí Minh


Gi i thi u 5

Giớithiệu - 5

  • Xemmạngnhưlà 1 chồngcáclớp (layer)

  • Lớp N cungcấpcácdịchvụcholớp N+1

  • Mỗilớptraođổivớinhautheo 1 giaothức

  • Ưuđiểm:

    • Mỗilớpcó 1 chứcnăngriêng, lớp N sửdụngdịchvụ do lớp N-1 cungcấp

    • Giảmđộphứctạpkhixửlýdữliệu

    • Dễquảnlý

    • Dễmởrộng, dễpháttriển

    • Đơngiản

Khoa Công nghệ thông tin - Đại học Khoa học tự nhiên TP Hồ Chí Minh


Gi i thi u 51

SNA

DECNET

ARPANET

Giới thiệu - 5

Cần có 1 mô hình chung

GiẢI QUYẾT??

Khoa Công nghệ thông tin - Đại học Khoa học tự nhiên TP Hồ Chí Minh


N i dung1

Nội dung

Giới thiệu

Mô hình OSI

Mô hình TCP/IP

Đóng gói dữ liệu

Khoa Công nghệ thông tin - Đại học Khoa học tự nhiên TP Hồ Chí Minh


Osi model 1

OSI Model - 1

  • Môhình OSI (Open Systems Interconnection):

    • do tổchức ISO (International Organization for Standardization)đềxuấttừ 1977

    • côngbốlầnđầuvào 1984

    • Làkhungsườnbiểudiễncáchthông tin dichuyểntrênmạngnhưthếnào

Khoa Công nghệ thông tin - Đại học Khoa học tự nhiên TP Hồ Chí Minh


Osi model 2

OSI Model - 2

Application

7

Tầng ứng dụng

Application (Upper) Layers

Presentation

Tầng trình bày

Session

Tầng phiên

Transport

Tầng vận chuyển

Network

Tầng mạng

Data Flow (Lower) Layers

Data link

Tầng liên kết

Physical

1

Tầng vật lý

Khoa Công nghệ thông tin - Đại học Khoa học tự nhiên TP Hồ Chí Minh


Osi 2

Osi - 2

A

Computer Network

B

Khoa Công nghệ thông tin - Đại học Khoa học tự nhiên TP Hồ Chí Minh


Osi model 4

OSI Model - 4

Application

Cung cấp các dịch vụ mạng

Presentation

Cách biểu diễn dữ liệu

Session

Quản lý các phiên của ứng dụng

Khoa Công nghệ thông tin - Đại học Khoa học tự nhiên TP Hồ Chí Minh


Osi model 5

OSI Model - 5

Transport

Truyềndữliệuend-to-end

Network

Truyềndữliệu host-host

Data link

Truyềndữliệu link-link

Physical

Truyền dữ liệu nhị phân

Khoa Công nghệ thông tin - Đại học Khoa học tự nhiên TP Hồ Chí Minh


N i dung2

Nội dung

Giới thiệu

Mô hình OSI

Mô hình TCP/IP

Đóng gói dữ liệu

Khoa Công nghệ thông tin - Đại học Khoa học tự nhiên TP Hồ Chí Minh


M h nh tcp ip 1

Mô hình TCP/IP - 1

TCP/IP - Transmission Control Protocol/Internet Protocol

Do Cerf và Kahn địnhnghĩavàonăm 1974

Đặctảchồnggiaothức

Khoa Công nghệ thông tin - Đại học Khoa học tự nhiên TP Hồ Chí Minh


M h nh tcp ip 2

Mô hình TCP/IP - 2

OSI

TCP/IP

Application

Application

Presentation

Session

Transport

Transport

Network

Internet

Data link

Host to Network

(Network Interface)

Physical

Khoa Công nghệ thông tin - Đại học Khoa học tự nhiên TP Hồ Chí Minh


M h nh osi v tcp ip

Khoa Công nghệ thông tin - Đại học Khoa học tự nhiên TP Hồ Chí Minh


N i dung3

Nội dung

Giới thiệu

Mô hình OSI

Mô hình TCP/IP

Đóng gói dữ liệu

Khoa Công nghệ thông tin - Đại học Khoa học tự nhiên TP Hồ Chí Minh


Ng g i d li u 1

Đóng gói dữ liệu - 1

Đóng gói dữ liệu = Encapsulation

Là quá trình đóng gói dữ liệu với các thông tin của giao thức trước khi chuyển đi

Khoa Công nghệ thông tin - Đại học Khoa học tự nhiên TP Hồ Chí Minh


Ng g i d li u 2

FCS

FCS

Đóng gói dữ liệu - 2

Application

PDU

(Protocol Data Unit)

Presentation

Upper Layer Data

Session

Segment

Upper Layer Data

TCP Header

Transport

IP Header

Data

Network

Packet

LLC Header

Data

Data Link

Frame

MAC Header

Data

Physical

0101110101001000010

Bits

Khoa Công nghệ thông tin - Đại học Khoa học tự nhiên TP Hồ Chí Minh


Ng g i d li u 3

Đóng gói dữ liệu - 3

Khoa Công nghệ thông tin - Đại học Khoa học tự nhiên TP Hồ Chí Minh


Ph n r

Phân rã

Application

Presentation

Upper Layer Data

Session

Transport

Upper Layer Data

TCP Header

TCP+ Upper Layer Data

Network

IP Header

IP + TCP + Upper Layer Data

LLC Header

Data Link

LLC Hdr + IP + TCP + Upper Layer Data

MAC Header

Physical

0101110101001000010

Khoa Công nghệ thông tin - Đại học Khoa học tự nhiên TP Hồ Chí Minh


Minh h a

network

link

physical

link

physical

M

M

M

Ht

M

Hn

Hn

Hn

Hn

Ht

Ht

Ht

Ht

M

M

M

M

Ht

Hn

Ht

Hl

Hl

Hl

Hn

Hn

Hn

Ht

Ht

Ht

M

M

M

Minh họa

source

message

application

transport

network

link

physical

segment

datagram

frame

switch

destination

application

transport

network

link

physical

router

Khoa Công nghệ thông tin - Đại học Khoa học tự nhiên TP Hồ Chí Minh


T i li u tham kh o

Tàiliệuthamkhảo

Slide bàigiảngcủa J.F Kurose and K.W. Ross về Computer Networking: A Top Down Approach
