  1. Open BIM을 이용한 시설물 자산관리 전략 2011. 11. 12 박상일* Research Assistant 이상호 Professor The School of Civil and Environmental Engineering, Yonsei University

  2. 발표순서 사회기반시설 자산관리 개요 II. 지식정보체계 기반의 시설물 자산관리 전략 III. 데이터 모델을 활용한 사회기반시설의 정보관리 사례 IV. 결론

  3. 선진국의 경우 주요 시설물들이 20C 초부터 건설되어 1990년대 이후 갑작스런 유지관리 비용 증대에 따른 재정적 부담 가중 선진국:1980~1990년대에 자산평가 및 관리 체계 도입 한국:2000년대 초반 이후부터 관심 증대 시설물에 대한 자산관리 개념 도입 국가별 자산관리 체계 도입 현황

  4. 시설물 자산관리를 위한 4개의 주요 의사결정 모드 Management Strategy Mode Definition Tactical Aspects Redesign • 1. Capacity • (수용용량) Volume of demand exceeds design capacity Growth, system expansion Redesign Functional requirements exceed design capability 2. LOS (서비스 수준) Codes/permits: OSHA, noise, life safety; service, delays, etc O&M, Renewal Consumption of asset reduces performance below an acceptable minimum level Physical deterioration due to age, usage (including operator error), acts of nature 3. Mortality (소멸성) Replace Performs ok, but cost of operation exceeds that of feasible alternatives 4. Efficiency (효율성) “Pay-back” period Byrne, R. (2008) A futuristic perspective for sustainable asset management (SAM), GHD LLC

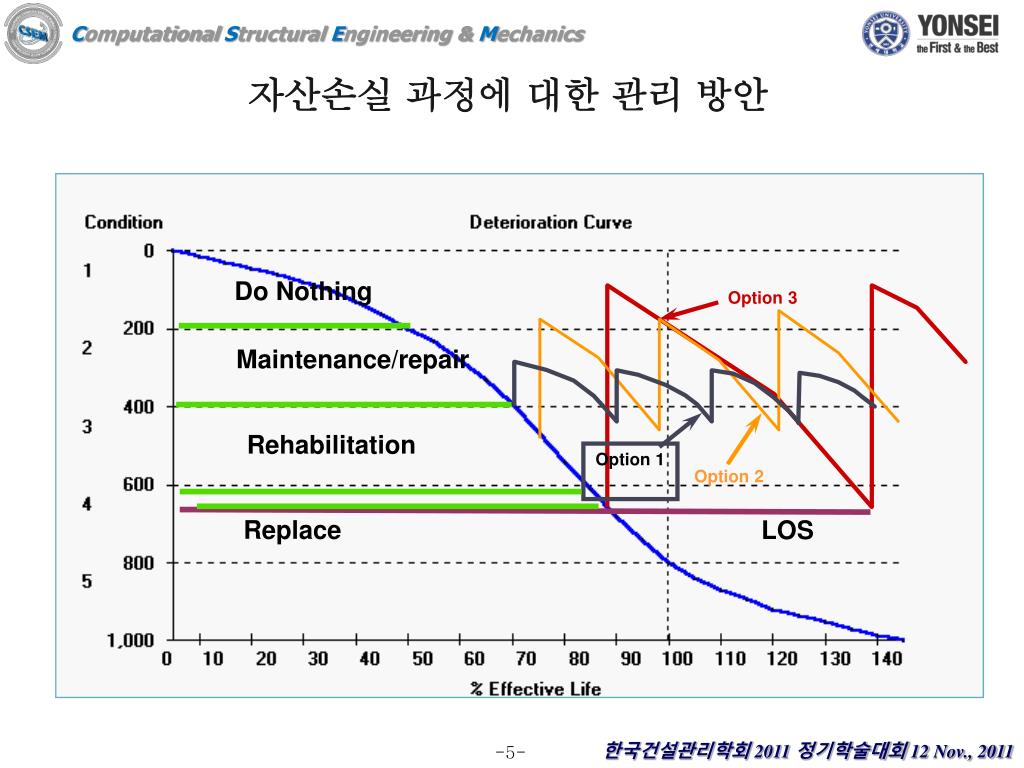

  5. Option 3 Option 1 Option 2 자산손실 과정에 대한 관리 방안 Do Nothing Maintenance/repair Rehabilitation Replace LOS

  6. 물리적 자산가치의 평가 • 기존투자 비용 vs. 현재대체 비용(공정가치 평가) • 선형적 감가상각 (회계) vs. 상태기반 감가상각 (자산관리)

  7. 국내외 사회기반시설 자산관리 현황 • 정부차원에서의 자산관리체계 구축 • 최고의 비용효율적인 관리방침으로 서비스수준의 만족 강조 • 기존 유지관리 체계에 자산관리적 요소 융합을 통한 각국 요구에 맞는 사용자화한 정보시스템 운영 • 국토해양부 중심의 정책, 예산 계획 수립 • 시설물별 전담 산하기간을 통한 유지관리 수행 • 예산계획/시설물점검/보수보강 등 담당조직이 상이 • 생애주기 동안 시설물 관리 전담조직의 부재

  8. 국내 사회기반시설 자산관리의 한계 • 현재 국내의 시설물 유지관리 체계의 한계 • 대부분 시특법에 근거하여 수행 • 다른 정책이나 전략적 접근은 거의 없는 실정 ▶ 생애주기에 따른 이력관리 정보체계 구축을 위한 관리기술 및 정보 부족 • 자산관리 기준의 미흡 • 자산관리의 핵심인 예방적 유지관리의 기준 및 계획과 시행을 위한 매뉴얼 등의 관리 기준 미흡 • 사회기반시설의 사회적 가치에 대한 불완전한 인식 • 자산관리에 필요한 공학적 가치판단에 대한 미고려 • 의사결정 지원 기능 미흡 • 국내 유지관리 시스템의 활용(BMS, FMS, PMS, …) • 현단계는 시설물의 현황 파악을 위한DB 구축 수준의 시스템 • 유지관리 공법 및 시기 결정 등 주요 의사결정 지원 기능의 부재

  9. 사회기반시설 자산관리 개요 II. 지식정보체계 기반의 시설물 자산관리 전략 III. 데이터 모델을 활용한 사회기반시설의 정보관리 사례 IV. 결론

  10. 시설물 자산관리 지원을 위한 지식체계 구축 전략 • 시설물 자산관리를 위한 인식 변화: 현 지원 시스템은비경제성& 비효율성 • Hardware적 측면에서 Software적 측면으로의 인식전환 필요 • 정보관리 및 활용기술 수준 향상: 현재 초기정보화사회 수준 (저장차원) • 지식사회 수준으로의 향상 필요 • 시설물 자산관리를 위한 표준화된 정보운영체계 확립 필요 • 시설물 지식체계 구축과 정보활용 전략 수립 필요 • 지식기반의 의사결정지원 시스템 구축 필요 • 신지식서비스 기술로의 변환 모색과 새로운 부가가치 창출 노력 사회기반시설 자산관리를 위한 지식체계 구축 Open BIM을 활용한 데이터 모델

  11. 시설물 정보를 활용한 지식베이스 구성 설계도면정보 형상정보 데이터 모델 엔지니어링 문서 자산관리 property 추가정보 • 이력정보 • Process histories • Organizations • Actors • … 데이터 모델 기반 시설물 지식베이스

  12. 시설물 자산관리를 위한 To-Be 모델 안전성, 잔존수명

  13. 사회기반시설 자산관리 개요 II. 지식정보체계 기반의 시설물 자산관리 전략 III. 데이터 모델을 활용한 사회기반시설의 정보관리 사례 IV. 결론

  14. 데이터 모델 기반의 교량모델 구현 사례

  15. 구조물의 상세수준 및 정보 표현

  16. 문서모델과 정보모델의 연계 활용

  17. 문서모델과 정보모델의 연계 활용

  18. 결 론 • 사회기반시설 자산규모의 변화 • 사회기반시설의 정보/지식기반 자산관리 기술 개발 • 시설물별 구조화된 정보체계 구축 • DB, 시스템, 소프트웨어 등의 개발과 정보 운영관리 기술 개발 • 자산관리 activity별 의사결정지원 모듈 개발 844조(기획재정부) 515조(국토연구원) 309조(통계청) 45조(통계청) 1987년 1997년 2004년 2009년
