Необходимость внедрения автоматизированных систем

1. Практическая реализация внедрения и эксплуатации на МКД передовых технологий направленных на снижение затрат собственников

2. Необходимость внедрения автоматизированных систем Федеральный закон от 23.11.2009 г. № 261 «Об энергосбережении…» Федеральный закон от 27.07.2010 г. № 190 «О теплоснабжении» Статья 13.п.1Производимые, передаваемые, потребляемые энергетические ресурсы подлежат обязательному учету с применением приборов учета используемых энергетических ресурсов Статья 13.п.3 До 1 января 2011 года оснастить здания, находящиеся в государственной или муниципальной собственности, приборами учета используемых воды, тепловой энергии Статья 13.п.5. До 1 января 2012 года собственники жилых домов, обязаны обеспечить оснащение таких домов приборами учета используемых воды, тепловой энергии Статья 15.п.8. Договор теплоснабжения должен определять: величину тепловой нагрузки теплопотребляющих установок потребителя тепловой энергии, параметры качества теплоснабжения, режим потребления тепловой энергии Распоряжение Правительства РФ от 13.11.2009г. №1715-р «Энергетическая стратегия России на период до 2030 года» Постановление Правительства РФ от 06.05.2011 г. №354 «О предоставлении коммунальных услуг…» Гл. V, § 2, абз. 13 Создание технологического оборудования и автоматизированных систем контроля и управления теплопотреблением Статья 1.п.5. Обязательства по предоставлению коммунальных услуг надлежащего качества возникают у исполнителя перед всеми потребителями. Приложение 1. Критерии качества: — бесперебойность для ГВС, ХВС, отопления и электроснабжения; — давление в системах ГВС, ХВС и отопления; — температура воды в точке разбора для ГВС; — состав и свойства воды для ГВС и ХВС; — напряжение и частота для электроснабжения. Постановление правительства РФ от 14.02.2012 г. №124 «О правилах, обязательных при заключении…» п. 17. Существенными условиями договора ресурсоснабжения являются: а) предмет договора (вид коммунального ресурса); б) дата начала поставки коммунального ресурса; в) показатели качества поставляемого коммунального ресурса; г) порядок определения объемов поставляемого коммунального ресурса… п.150. Исполнитель, допустивший нарушение качества предоставления коммунальной услуги .., обязан произвести … перерасчет потребителю размера платы … в сторону ее уменьшения вплоть до полного освобождения потребителя от оплаты услуги.

3. Специальная возможность АСКУРДЭ Анализ качества предоставляемых коммунальных услуг (в соответствие с постановлением Правительства РФ №354 от 06.05.11) Критерии качества: - бесперебойное обеспечение для ГВС, ХВС, отопления и электроснабжения; - давление в системах ГВС, ХВС и отопления; - температура воды в точке разбора для ГВС; - состав и свойства воды для ГВС и ХВС; - напряжение и частота для электроснабжения. - контроль выполнения температурного графика.

4. Общедомовыеи индивидуальные приборы учета и регулирования в многоквартирном доме Теплота, масса температура теплоносителя, давление, недопоставка Теплота, масса Теплосчетчики Объем Санпин,давление, недопоставка Водосчетчики Объем Энергия Частота, напряжение, недопоставка Общедомовые приборы учета Индивидуальные приборы учета Электросчетчики Энергия Объем Состав газа,давление, недопоставка Газосчетчики Объем Регуляторы потребления тепловой энергии

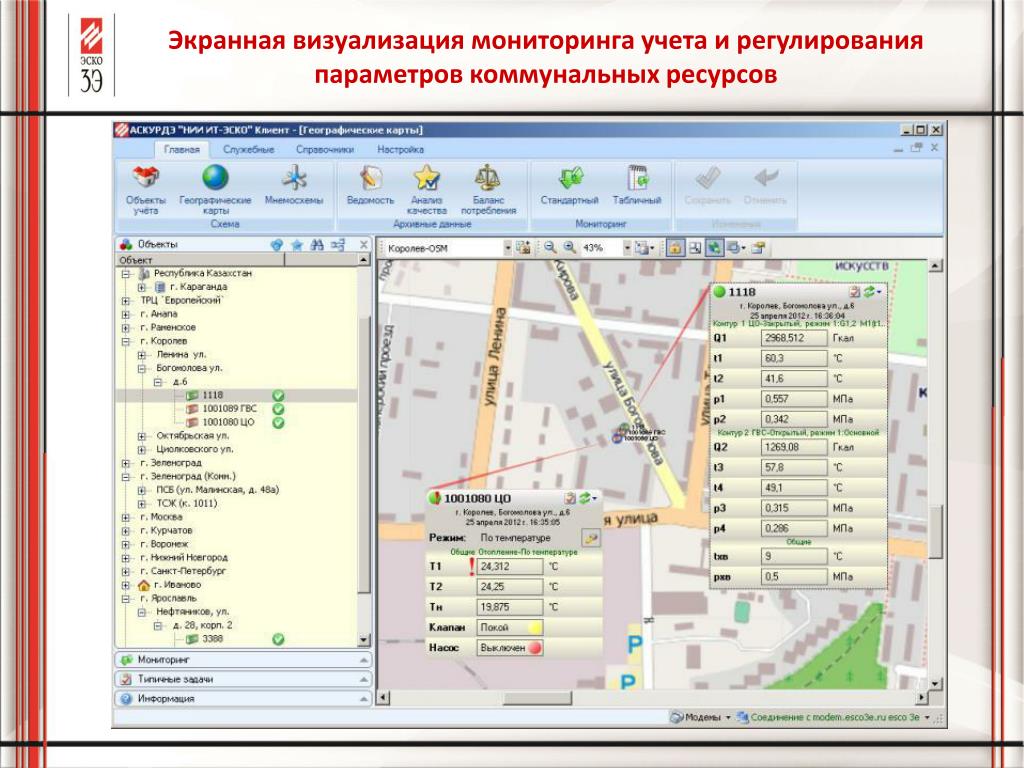

5. Экранная визуализация мониторинга учета и регулирования параметров коммунальных ресурсов

6. Ведомость учета и Отчет о качестве по ГВС Лен. Область, пос. Суходолье, ул. Центральная, д. 10 – ЭСКО МТР-06 (30-31.07.2012)

7. Ведомость учета и Отчет о качестве по ГВС Лен. Область, пос. Суходолье, ул. Центральная, д. 9 – ВКТ-7 (30-31.07.2012)

8. Анализ выполнения температурного графика в системе ЦО на ТСЖ «Планерная 53-2» г. Санкт-Петербург Оценка «перетопов» и «недотопов», а также недобора тепла из контура отопления внутридомовых систем производится на основе Методических указаний по проведению энергоресурсоаудита в ЖКХ (Госкомитет РФ по строительству и ЖКК, Москва 2001)

9. ЖСК "Федерация", ул.Вавилова, д.58, к. 2; ТСЖ "Гагаринское", ул.Вавилова, д.54, к.1КМ-5 ГВС: До 26 октября в течение всего года температура находилась ниже допустимых отклонений. Суммарные штрафные санкции позволяют не вносить плату за ресурс. На данный момент температура находится в рамках интервала, но близко от его границы, что вызывает редкие отклонения. Наблюдается постоянное отклонение давления более 25% в большую сторону.* ЦО: Наблюдается стабильный перетоп более 30%. Следует отметить, что внутрисуточное регулирование по температуре наружного воздуха выполняется очень качественно. На отдельных узлах наблюдается перегрев обратки около 10%, что может свидетельствовать о недостаточном теплосъёме или влиянии перетопа.

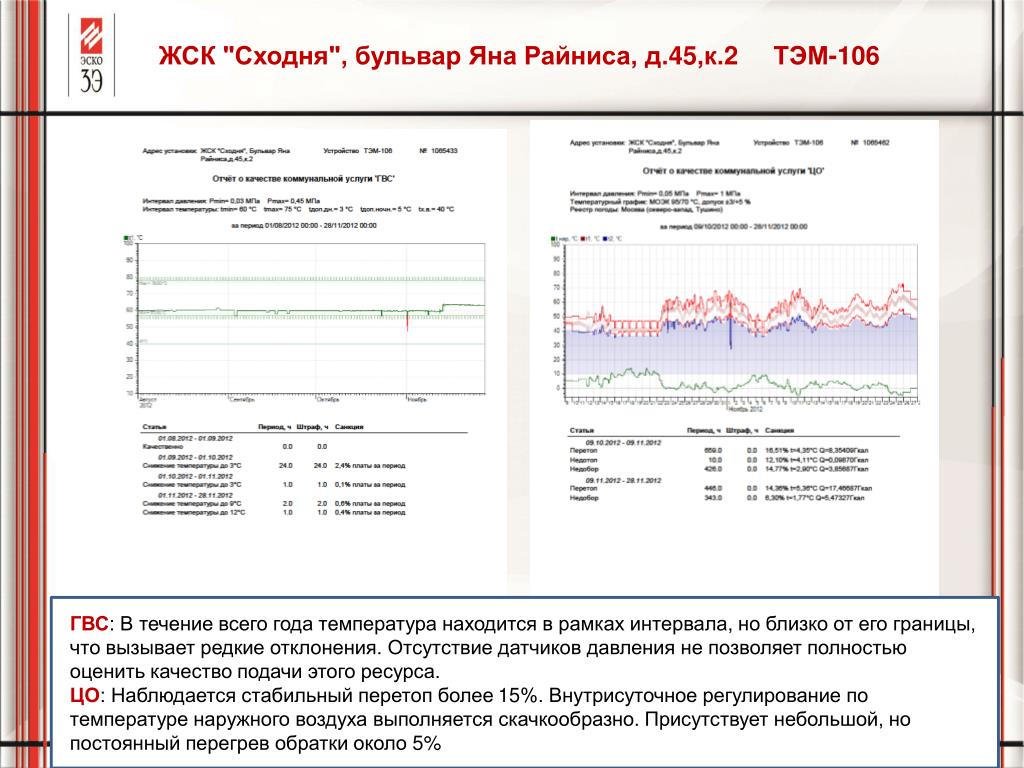

10. ЖСК "Сходня", бульвар Яна Райниса, д.45,к.2 ТЭМ-106 ГВС: В течение всего года температура находится в рамках интервала, но близко от его границы, что вызывает редкие отклонения. Отсутствие датчиков давления не позволяет полностью оценить качество подачи этого ресурса. ЦО: Наблюдается стабильный перетоп более 15%. Внутрисуточное регулирование по температуре наружного воздуха выполняется скачкообразно. Присутствует небольшой, но постоянный перегрев обратки около 5%

11. ТСЖ "Фортуна-4", ул.Пулковская, д.4. к.3 ЭСКО МТР-06 ГВС: Температура находится в пределах нормы. Следует отметить стабильность значения температуры и её допустимое снижение в рамках ночных отклонений, что свидетельствует об эффективном энергосбережении. Наблюдается постоянное отклонение давления более 25% в большую сторону.* ЦО: Наблюдается практически идеальное попадание в температурный график. Зафиксированные отклонения продолжаются 15% по времени и 3% по значению. Однако на одном из корпусов имеется постоянный перегрев обратки около 6%, что может свидетельствовать о недостаточном теплосъёме

12. г. Москва, ТСЖ "Юбилейный", ул. Хорошевское шоссе, д.84, к.5 ЭСКО МТР-06 ГВС: До 4 декабря наблюдались ночные отклонения ниже допустимого интервала, что приводило к штрафной санкции около 45% размера платы за ресурс. Сейчас температура находится в пределах нормы. Наблюдается постоянное отклонение давления более 25% в большую сторону.* ЦО: Наблюдается стабильный недотоп около 30%. Следует отметить, что внутрисуточное регулирование по температуре наружного воздуха выполняется достаточно качественно. Давление в системе отопления находится в пределах нормы.

13. ЖСК "Берёза", ул. Большая Переяславская, д.9 КМ-5 ГВС: Температура находится в рамках интервала, но близко от его границы, что вызывает редкие отклонения. Наблюдается постоянное отклонение давления более 25% в большую сторону.* ЦО: В половине времени наблюдаются отклонения от температурного графика – в основном небольшой перетоп около 7%. Суточное регулирование относительное неплохое, но внутри суток имеются неоправданные колебания температуры подачи. Стабильный перегрев обратки около 10%.

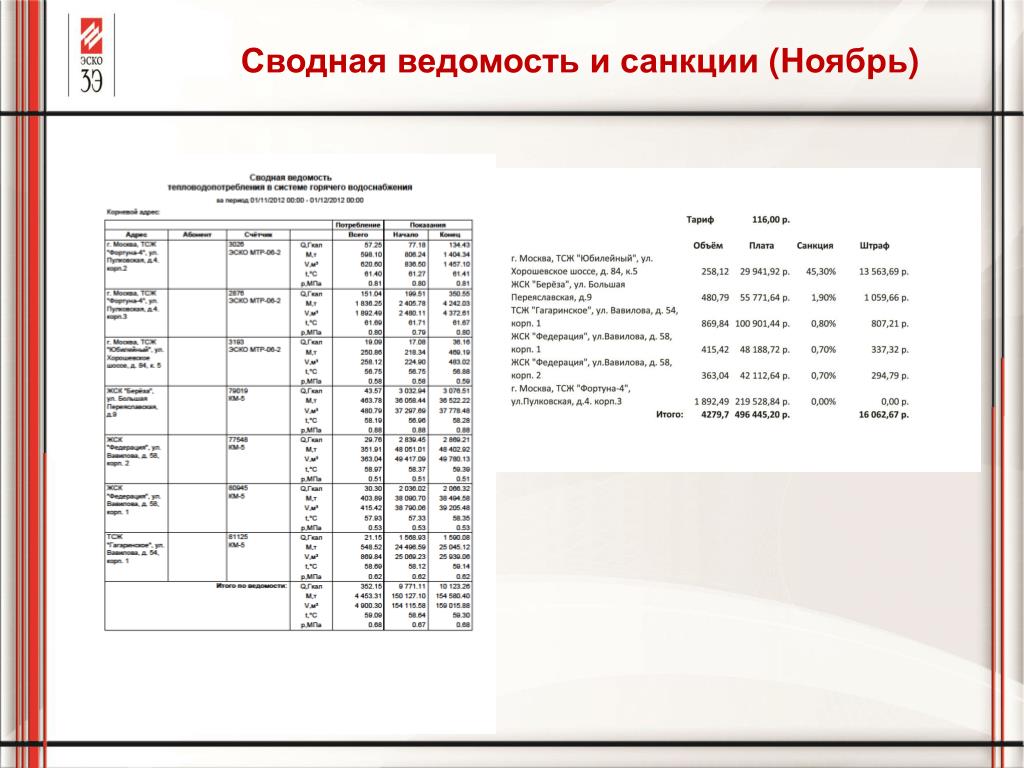

14. Сводная ведомость и санкции (Ноябрь)

15. РасшифровкаотчетапокачествуэнергоресурсовРасшифровкаотчетапокачествуэнергоресурсов ЗЕЛЕНОДОЛЬСК. Отопительный период 2011-2012 Отопление температурный график Недотопы t подающего труб-да согласно тепм. графику t подающего труб-да t обратного труб-да согласно тепм. графику t обратного труб-да t наружного воздуха Видно, что температура подающего трубопровода (t1) постоянно ниже требуемой по температурному графику - недотоп в каждом расчётном периоде. Теплосъём выполняется в полном объёме и перегрева обратки (недобор) не наблюдается. За 4 расчётных периода объём недотопа составил 100 Гкал (19%). При наличии часовых данных видно, что температура подачи (t1) меняется каждый час в зависимости от температуры наружного воздуха (tнар), что при соблюдении температурного графика позволило бы достичь максимального энергосбережения.

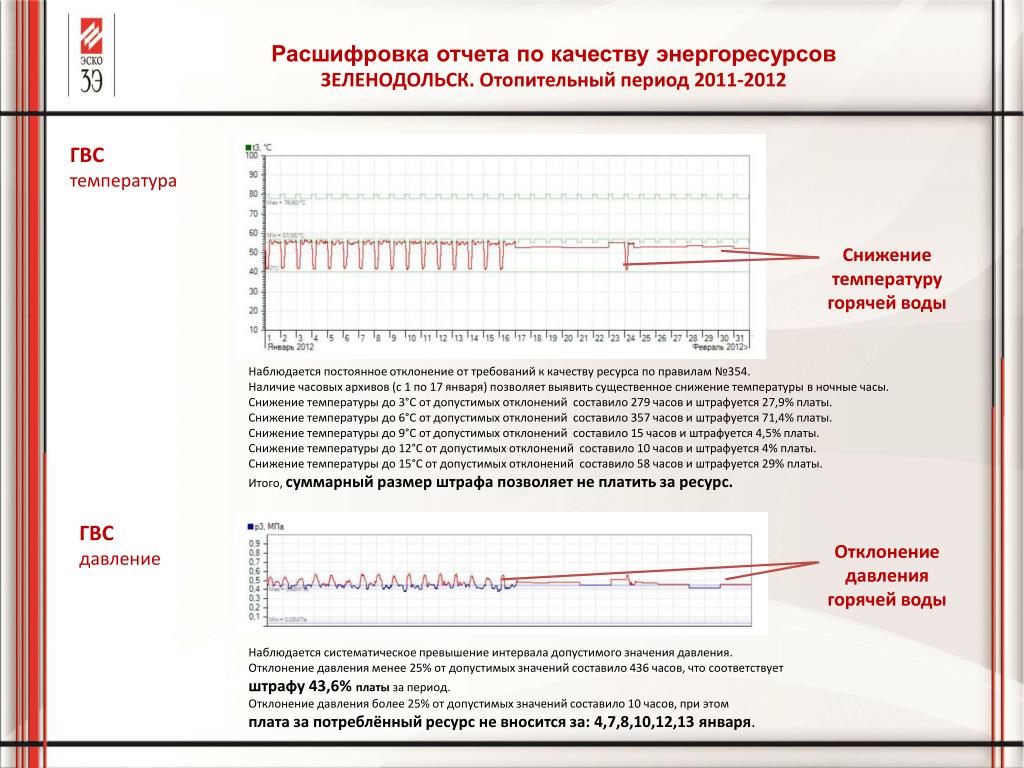

16. РасшифровкаотчетапокачествуэнергоресурсовРасшифровкаотчетапокачествуэнергоресурсов ЗЕЛЕНОДОЛЬСК. Отопительный период 2011-2012 ГВС температура Снижение температуру горячей воды Наблюдается постоянное отклонение от требований к качеству ресурса по правилам №354. Наличие часовых архивов (с 1 по 17 января) позволяет выявить существенное снижение температуры в ночные часы. Снижение температуры до 3°C от допустимых отклонений составило 279 часов и штрафуется 27,9% платы. Снижение температуры до 6°C от допустимых отклонений составило 357 часов и штрафуется 71,4% платы. Снижение температуры до 9°C от допустимых отклонений составило 15 часов и штрафуется 4,5% платы. Снижение температуры до 12°C от допустимых отклонений составило 10 часов и штрафуется 4% платы. Снижение температуры до 15°C от допустимых отклонений составило 58 часов и штрафуется 29% платы. Итого, суммарный размер штрафа позволяет не платить за ресурс. ГВС давление Отклонение давления горячей воды Наблюдается систематическое превышение интервала допустимого значения давления. Отклонение давления менее 25% от допустимых значений составило 436 часов, что соответствует штрафу 43,6% платы за период. Отклонение давления более 25% от допустимых значений составило 10 часов, при этом плата за потреблённый ресурс не вносится за: 4,7,8,10,12,13 января.

17. Формула, определяющая оценку перерасхода тепла на отопление • Государственный комитет Российской Федерации по строительству и • жилищно-коммунальному комплексу • МЕТОДИЧЕСКИЕ УКАЗАНИЯ • ПО ПРОВЕДЕНИЮ ЭНЕРГОРЕСУРСОАУДИТА • В ЖИЛИЩНО-КОММУНАЛЬНОМ ХОЗЯЙСТВЕ • Москва 2001 • ТЕПЛОПОТРЕБЛЕНИЕ ВНУТРИДОМОВЫХ СИСТЕМ ОТОПЛЕНИЯ • На потребление тепловой энергии в здании оказывают воздействие следующие факторы: • - климат; • - теплоизоляционные характеристики здания; • - режим работы системы отопления и применение систем учёта и регулирования; • оснащение потребителей приборами учета теплопотребления и отношение потребителей к режимам экономии. • Оценку перерасхода тепла на отопление kпep приближенно можно определить по фактическому превышению (tд - 18) средней температуры воды в стояках системы отопления над температурой (t = 18 °C) внутри здания по сравнению с расчетными значениями по отопительному графику (tp - 18) для заданной температуры наружного воздуха. • Формула, определяющая оценку перерасхода тепла на отопление: • Предполагается, что термическое сопротивление системы «радиатор отопления -помещение» незначительно зависит от разности температур.

18. Организация учета потребляемыхкоммунальных ресурсов, расчета и начисления платежей Учет параметров энергоресурсов Автоматический путь от измерений ресурсов к оплате Интеграция учета различных ресурсов в единой системе Контроль количества и качества ресурсов в режиме on-line Измерение параметров энергоресурсов Диспетчерский центр Потребитель РСО Обработка измерений Биллинговый центр Начисление платежей

19. Мониторинг и отчетность диспетчерского и биллингово центров Функции диспетчерского центра Диспетчерский центр Узел учета • Измерение количества, контроль и оценка качества потребляемых энергоресурсов • Регулирование параметров тепловой энергии • Автоматизированный сбор, обработка, передача и регистрация параметров энергоресурсов • Контроль нештатных ситуаций • Мониторинг параметров энергоресурсов • Предоставление измерительной информации в формахкоммерческого учета Оператор учета Узел учета Функции биллингового центра • Создание и ведение баз данных • Ведение лицевых счетов физических лиц • Проведение расчетов по фактическому потреблению коммунальных ресурсов по приборам учёта • Прием и учёт платежей населения за коммунальные услуги, в том числе через платежные системы, в режиме реального времени • Формирование финансовой, учетной и статистической отчетности Биллинговый центр Оператор начислений

20. Комплексные решения ЗАО «ЭСКО 3Э» Мой Коммунальный Ординант – объединение отдельных компонент в единое комплексное решение Биллинговый центр РКЦ Центр расчета энергоэффективности МКД ПО Учет и регулирование коммунальных ресурсов Диспетчерский центр Оператор учета Центр управления МКД СуперМКД …

21. Эффект внедрения инновационных технологий в сферу ЖКХ Глобальный софт – от приборов учета к квитанции Из тьмы на свет – прозрачность учета и начислений Полный спектр – от энергоресурсов до социальных вопросов Комфорт на контроле – количество и качество ресурсов к оплате Личность в тайне – управленец наяву Оплата гарантирована – деньги транзитом Инвестконтракт без риска – возврат денег без посредника

22. Обязательный сертификат и патенты Свидетельство об утверждении типа средств измерений №36695-12 Патент на полезную модель №83829 Свидетельство о государственной регистрации программы для ЭВМ №2011617746

23. Лучшая разработка и эффективное внедрение

24. География операторов учета ЗАО «ЭСКО 3Э» поставляет приборы и системы в 56 регионов РФ 116 операторов учета на базе АСКУРДЭ «НИИ ИТ-ЭСКО» • Анадырь • Астрахань • Белгород • Великий Новгород • Волжский • Воронеж • Зеленодольск • Иваново • Казань • Королёв • Красноярск • Москва • Ноябрьск • Петрозаводск • Петропавловск-Камчатский • Протвино • Пятигорск • Ростов-на-Дону • Сальск • Синегорье • Смоленск • Тверь • Уфа • другие - Субъекты в которые поставляются приборы ЗАО «ЭСКО 3Э» - Города, в которых функционирует операторы учета на базе АСКУРДЭ «НИИ ИТ-ЭСКО» (число узлов учета работающих в системе)

25. Контакты Спасибо за внимание! ЗАО «ЭСКО 3Э» 125362, г. Москва, ул. Водников, д. 2, стр.14 +7 (499) 929-8235, +7 (499) 500-0216 www.esco3e.ru info@esco3e.ru
