Presentation Transcript


Orcad capture v9 2

電腦繪圖( OrCAD Capture V9.2版 )

電子符號屬性編輯

作者:劉 國 棋


Orcad capture v9 2

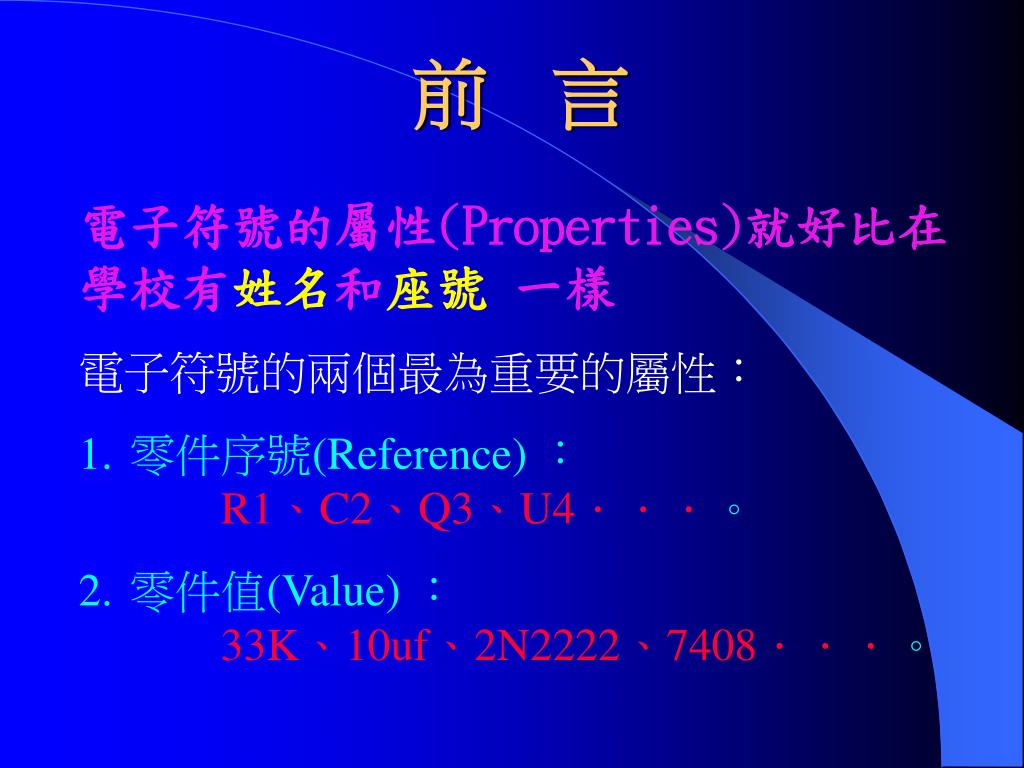

前 言

  • 電子符號的屬性(Properties)就好比在

  • 學校有姓名和座號 一樣

  • 電子符號的兩個最為重要的屬性:

  • 零件序號(Reference) :R1、C2、Q3、U4...。

  • 零件值(Value) :33K、10uf、2N2222、7408...。


Orcad capture v9 2

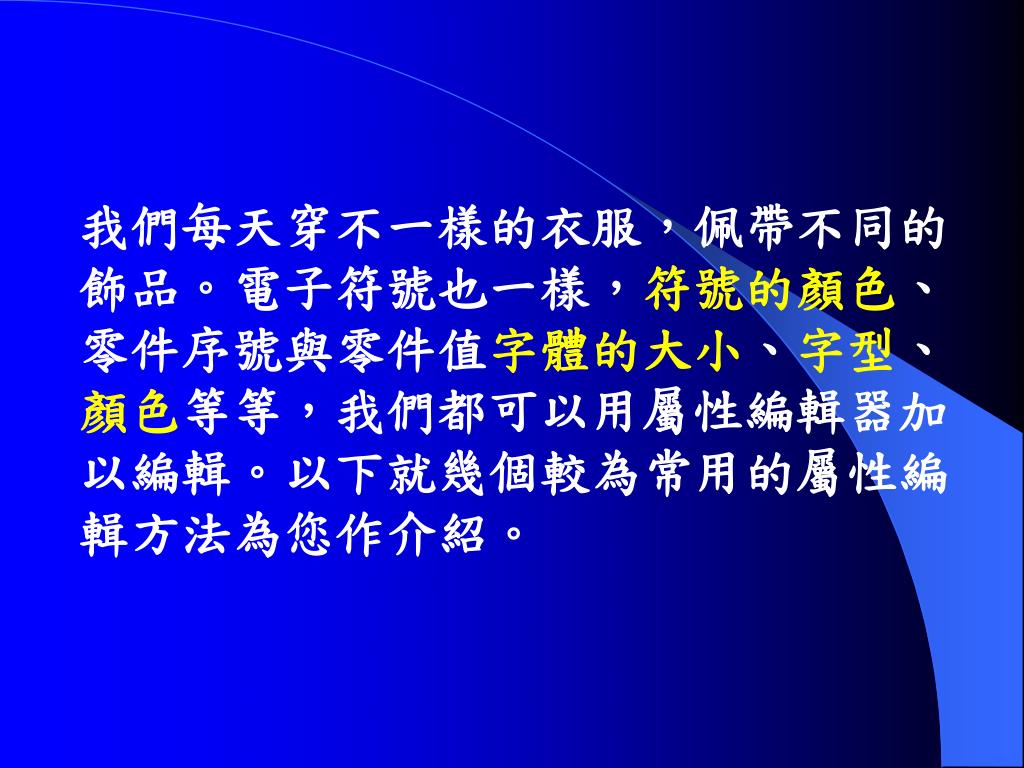

我們每天穿不一樣的衣服,佩帶不同的

飾品。電子符號也一樣,符號的顏色、

零件序號與零件值字體的大小、字型、

顏色等等,我們都可以用屬性編輯器加

以編輯。以下就幾個較為常用的屬性編

輯方法為您作介紹。


Orcad capture v9 2

零件單一屬性之編輯


Orcad capture v9 2

1.將游標移至某一零件符號處用滑鼠左鍵選取某一屬性後,連 續點選兩下,此時會呈現出一【Display Properties (顯示屬

性)】對話盒中 。

2.在【Display Properties】對話盒中編輯欲更改的屬性,例如

將R1的零件值更改為56。

字型字體、大小

零件值

顯示格式

顏色

旋轉角度


Orcad capture v9 2

單一電子符號之編輯


Orcad capture v9 2

1.將游標移至某一零件符號處用滑鼠左鍵連續點選兩下,此時

會呈現出一【Property Editor(屬性編輯器)】對話盒 。

2.在【Property Editor】對話盒中尋找欲編輯的屬性,例如將R2

的零件值更改為330。


Orcad capture v9 2

多個電子符號之編輯


Orcad capture v9 2

1.將游標移至工具列的 處用滑鼠左鍵點選一下,會呈現出該

電路之專案經理視窗,用滑鼠左鍵點選該頁電路圖一下。

2.將游標移至功能表選單中的【Edit】處,再將游標移至下拉

式選單的【Browse (瀏覽)】處中的【Parts】選項點選一下 。


Orcad capture v9 2

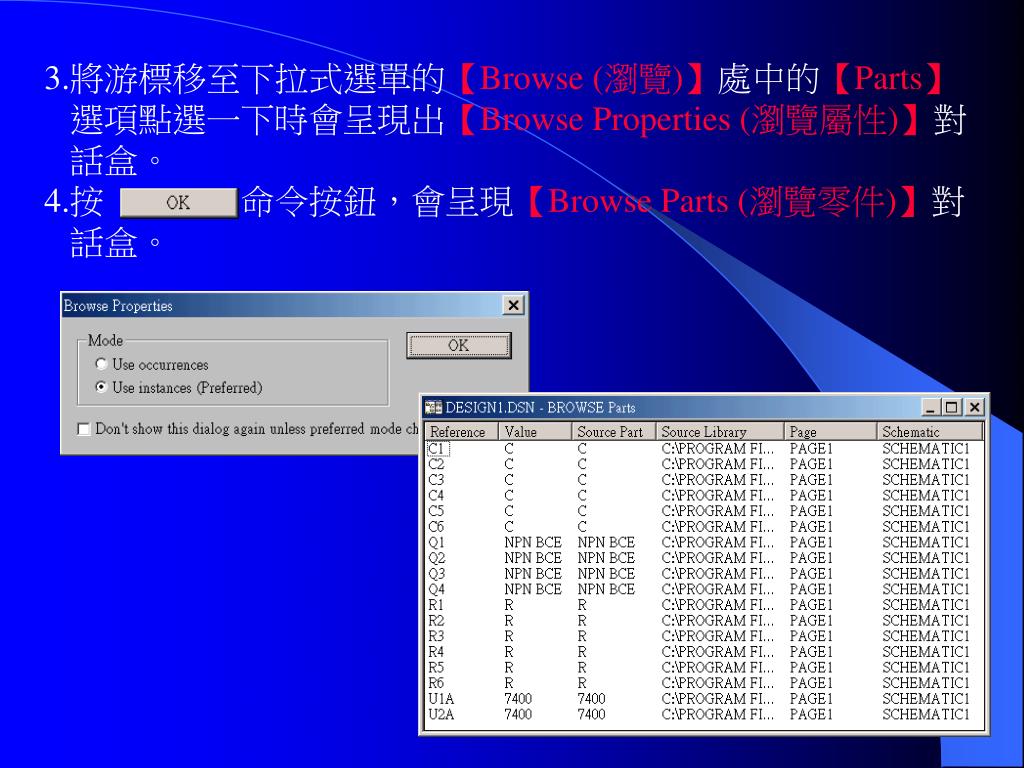

3.將游標移至下拉式選單的【Browse (瀏覽)】處中的【Parts】

選項點選一下時會呈現出【Browse Properties (瀏覽屬性)】對

話盒。

4.按 命令按鈕,會呈現【Browse Parts (瀏覽零件)】對

話盒。


Orcad capture v9 2

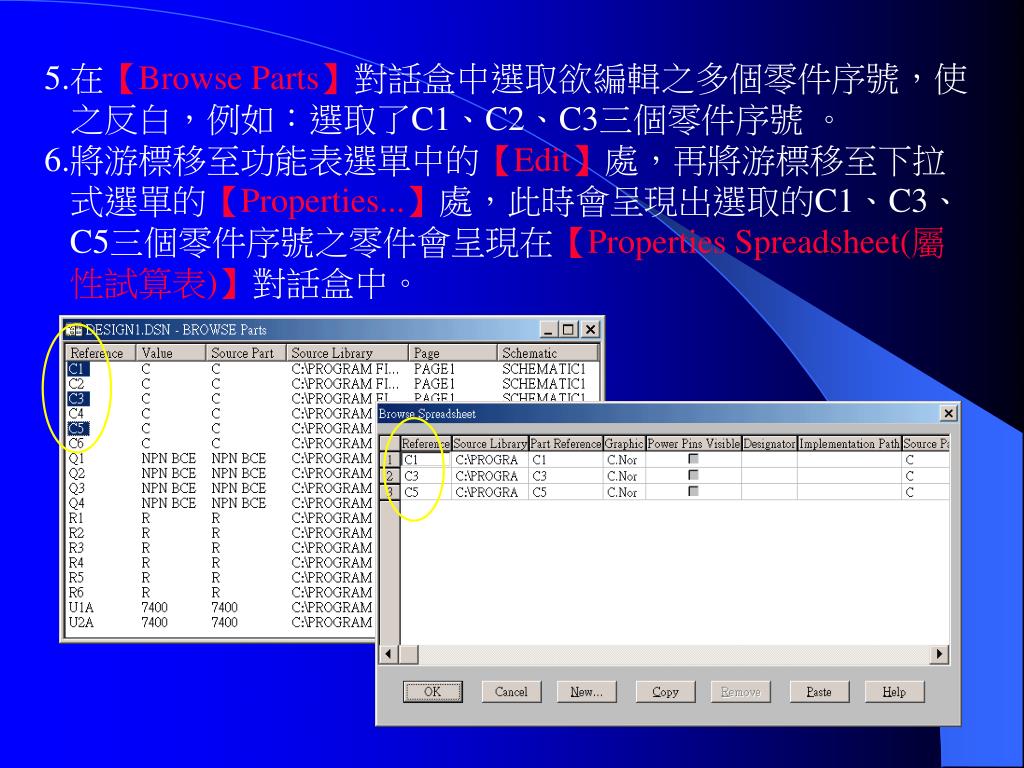

5.在【Browse Parts】對話盒中選取欲編輯之多個零件序號,使

之反白,例如:選取了C1、C2、C3三個零件序號 。

6.將游標移至功能表選單中的【Edit】處,再將游標移至下拉

式選單的【Properties...】處,此時會呈現出選取的C1、C3、

C5三個零件序號之零件會呈現在【Properties Spreadsheet(屬

性試算表)】對話盒中。


Orcad capture v9 2

7.可以在水平捲軸處用滑鼠移動至欲編輯的項目,例如:滑鼠

移至屬性Value欄的第一列,將其值改為10uf。

8.用滑鼠左鍵按 命令按鈕一下,再按 Value 欄一下

,再按 一下,此時Value 欄內的所有零件值皆變

為10uf。


Orcad capture v9 2

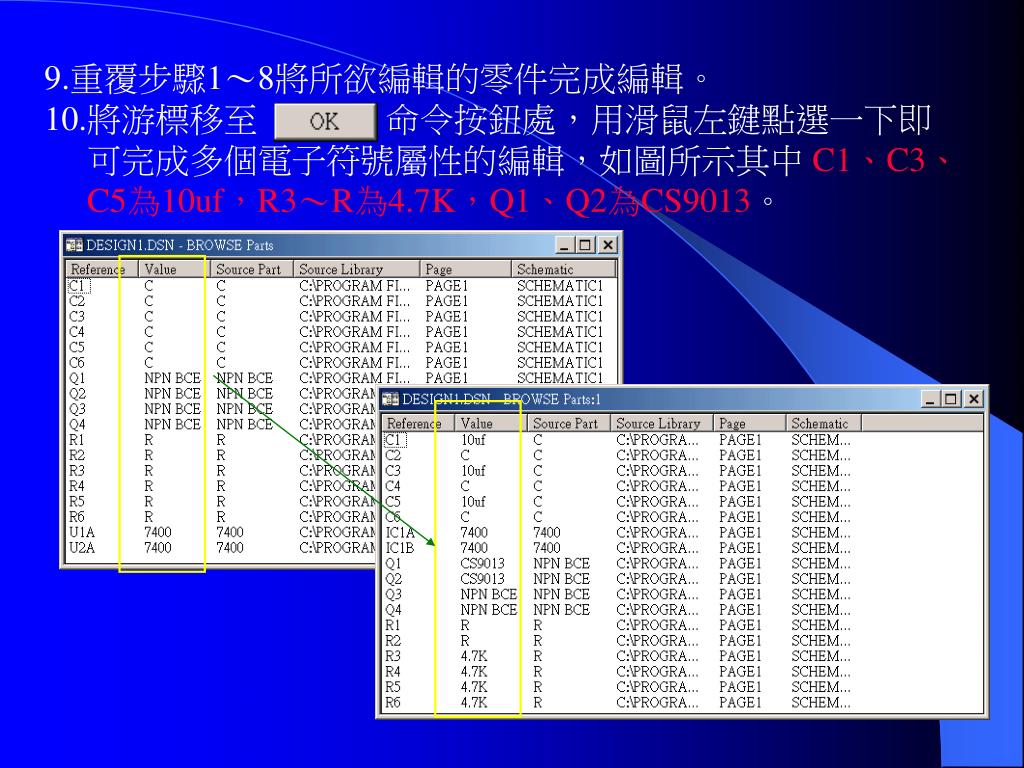

9.重覆步驟1~8將所欲編輯的零件完成編輯。

10.將游標移至 命令按鈕處,用滑鼠左鍵點選一下即

可完成多個電子符號屬性的編輯,如圖所示其中 C1、C3、

C5為10uf,R3~R為4.7K,Q1、Q2為CS9013。


Orcad capture v9 2

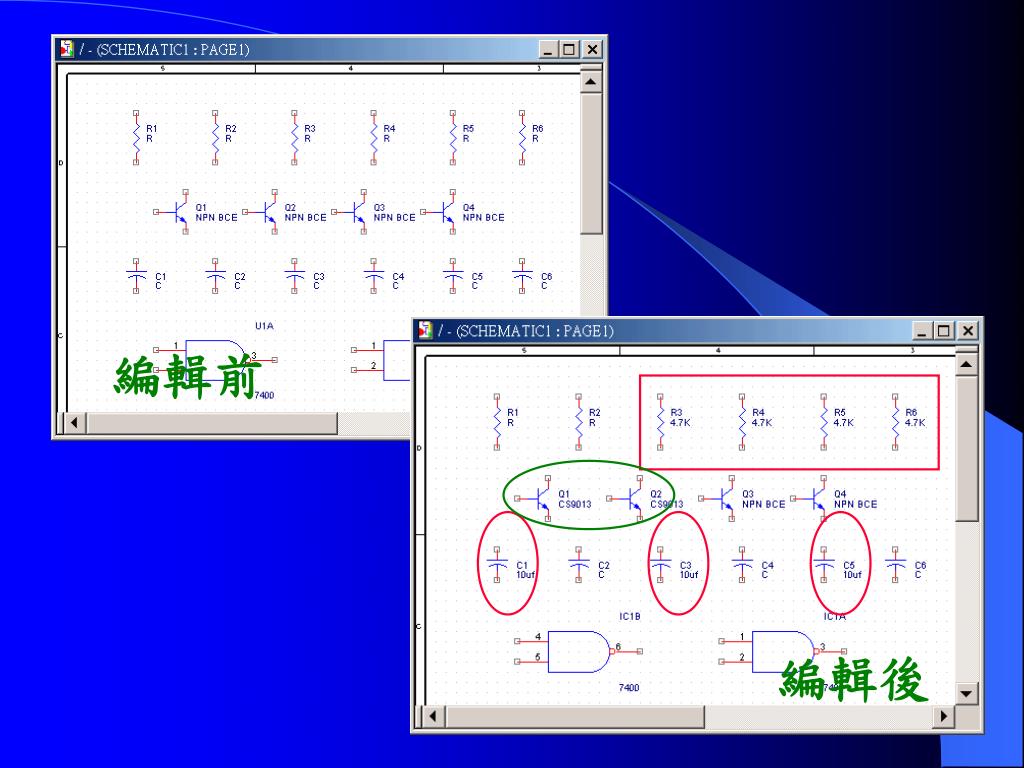

編輯前

編輯後
