1 / 24

能源介紹

能源介紹. 傳統能源 氫能 核能. 能源種類. 綠色能源 : 太陽能 、風能、水能 化石原料 : 煤炭、天然氣、石油 核能源 : 放射性核燃料 化學能源 : 電池 新能源 : 氫能. 能源分類與能源轉化. 一次能源 : 可以直接取得不必改變基本型態的能源，如煤炭、天然氣、地熱、太陽能、水能 二次能源 : 由一次能源經過加工或轉換成另一種能源形式，如電力、汽油、煤氣 最高原則 : 能量守恆定律 U=q+W U: 系統內能 q: 系統與外界熱交換 W: 系統做功. 煤的燃燒. C + O 2 → CO 2 每莫耳放熱 94 千卡

wynne-stanton
Download Presentation

能源介紹

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

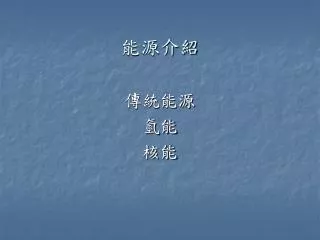

  1. 能源介紹 傳統能源 氫能 核能

  2. 能源種類 • 綠色能源: 太陽能、風能、水能 • 化石原料: 煤炭、天然氣、石油 • 核能源: 放射性核燃料 • 化學能源: 電池 • 新能源:氫能

  3. 能源分類與能源轉化 • 一次能源:可以直接取得不必改變基本型態的能源，如煤炭、天然氣、地熱、太陽能、水能 • 二次能源:由一次能源經過加工或轉換成另一種能源形式，如電力、汽油、煤氣 • 最高原則:能量守恆定律 U=q+W U:系統內能 q:系統與外界熱交換 W:系統做功

  4. 煤的燃燒 • C + O2 → CO2每莫耳放熱94千卡 • 燃燒後產生NO, SO2等污染物，會引起咳嗽及酸雨 • 燃燒後之煤灰，部份飛散於空氣中，亦會造成空氣污染 • 煤的含碳量越高，燃燒越完全，所造成的空氣污染越輕微

  5. 煤的汽化 • 在1200℃下強熱 • 分解成揮發性氣體溢出煤氣 • 含甲烷(CH4)、氫氣(H2) 、一氧化碳(CO)氣體。

  6. 天然氣 • 化石燃料中較為潔淨之能源 • 燃燒時無硫氧化物產生 • 產生之氮氧化物為煤炭之20％～40％，二氧化碳為煤炭之60％ • 是各國改善空氣污染及減少二氧化碳相當好的能源選項

  7. 天然氣的缺點(一) • 須經管線輸送或經液化後以液化天然氣船輸送 • 液化天然氣:天然氣冷凍至 -162℃用特殊冷凍船運送至買方的液化天然氣接收站，要使用時再藉由氣化裝置，將液態天然氣回復為常溫氣態，然後經由長途輸送管線，將天然氣輸送至發電廠、工廠及家庭用戶供其使用。

  8. 天然氣的缺點(二) • 天然氣生產及進口業投資金額龐大 天然氣計畫包含探勘、開發、生產、輸氣管 線輸送及儲槽儲存 原產地成本:0.05~1.00美元/106BTU 液化成本:1.10~1.20美元/106BTU 運輸成本(3000~6000Km):0.77~1.6美元 /106BTU 接收成本:0.40~0.50美元/106BTU

  9. 國際天然氣蘊藏情勢 • 蘇聯地區占了35.9% • 中東地區占了36.2% • 亞洲占7.9% • 非洲占7.2% • 北美占4.9% • 中南美洲占4.6%。

  10. 全球天然氣蘊藏量1-10名國家及其蘊藏量

  11. 全球天然氣蘊藏量11-20名國家及其蘊藏量

  12. 氫氣能源 • 氫氣製造 • 氫氣貯存 • 氫氣運送 • 氫氣使用

  13. 氫的燃料特性 • 美國氫氣的年產量超過八百萬噸，主要用來製造氨氣、甲醇、與石化工業。 • 燃燒所得熱能約汽油約三倍。 • 氫氣極易點燃，且燃燒速度非常快，容易燃爆之範圍較廣。

  14. 氫氣之製造－天然氣水蒸氣重組 反應式:CH4+2H2O→4H2+CO2 • 反應溫度 :650~700℃ • 反應壓力:7~48大氣壓 • 使用Ni/Al2O3觸媒 • 甲烷氣和蒸氣比例為3.5:4.5 缺點: 1.成本高:反應溫度高耗費能源 2.甲烷昂貴

  15. 氫氣之製造－水電解法 陽極反應：2OH-→1/2O2+H2O+2e- 陰極反應：2H++2e- →H2 總反應:2H2O → 2H2+O2

  16. 氫氣之製造－甲醇水蒸氣重組反應 反應式:CH3OH+H2O→3H2+CO2 • 反應溫度 :300℃以下 • 反應壓力:10大氣壓 以下 • 使用Cu/ZnO觸媒 • 未來最有潛力的氫氣生產方式 • 可用於線上生產氫氣

  17. 全球甲醇需求趨勢 • 35%生產甲醛 • 27%生產MTBE • 9%生產醋酸。 • 美國加州停止在汽油中添加 MTBE

  18. 其他氫氣製造法 • 燃料氣化法 ─ 各種煤炭、焦及各種燃油，如焦油、重油等，高溫氣化，而製取氫。 • 太陽能分解法 ─ 利用太陽能產生的高溫，使水遇觸媒反應而生氫。 • 生質轉化製氫法 ─ 利用細菌等待光合作用，將動植物廢料轉化以生氫。

  19. 核能源－核衰變過程 • 原子核自發性地放出輻射而變成另一種原子核稱為核衰變 • 愛因斯坦質能互換理論 E=MC2 M=質量 C=光速

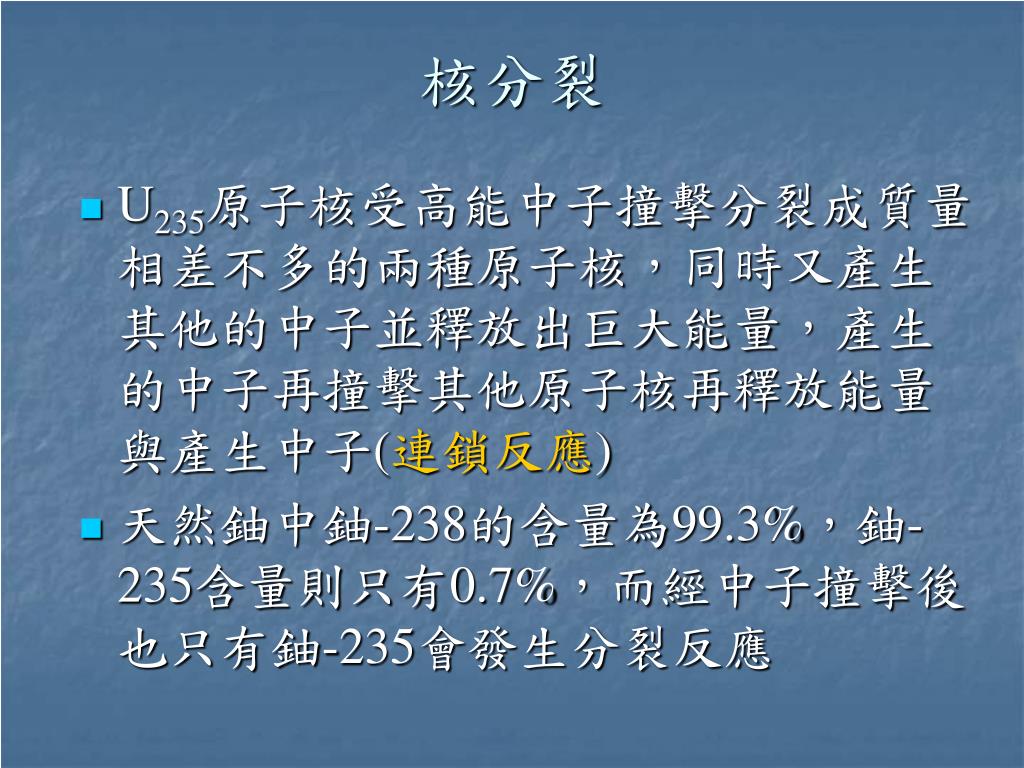

  20. 核分裂 • U235原子核受高能中子撞擊分裂成質量相差不多的兩種原子核，同時又產生其他的中子並釋放出巨大能量，產生的中子再撞擊其他原子核再釋放能量與產生中子(連鎖反應) • 天然鈾中鈾-238的含量為99.3%，鈾-235含量則只有0.7%，而經中子撞擊後也只有鈾-235會發生分裂反應

  21. 核能發電 • 核能發電是利用鈾-235分裂反應所產生的能量將水加熱使其變成蒸汽，再推動汽輪機與發電機來發電

  22. 核融合 • 由兩個或多個輕原子核合成一個較重的原子核

  23. 最佳核反應－氫氣核融合 • 可產生大量能量，每克氘核融合可產生5.8×108 kJ能量可以使8.2座標準游泳池(50m×25m×1.8m)的水由室溫至沸點 • 無核廢料污染問題 • 需要溫度高，約4×107K
