LES PHÉNOMÈNES D’ÉLECTROSTATIQUES

1. LES PHÉNOMÈNES D’ÉLECTROSTATIQUES Cliquer pour changer de page

2. Introduction Nous allons privilégier, l’électrisation à l’aide de charges négatives (électrons car leur transfert est plus simple à expliquer dans ce cas) Nous donnerons un exemple d’électrisation par charges positives à la fin de cet exposé

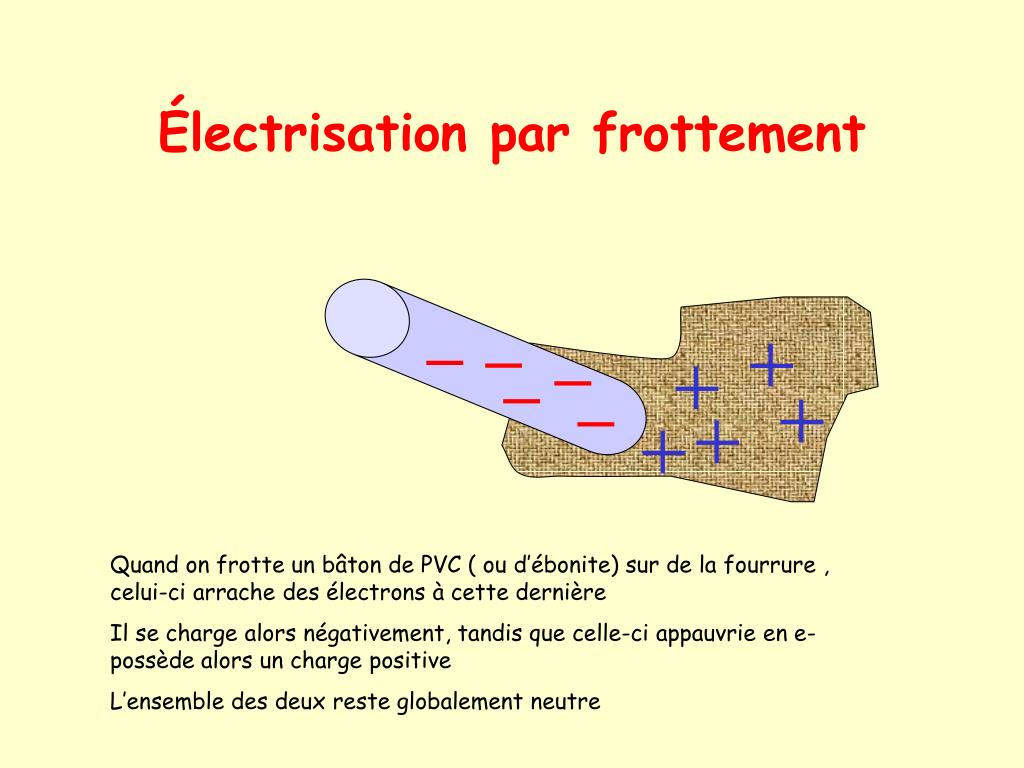

3. Électrisation par frottement Quand on frotte un bâton de PVC ( ou d’ébonite) sur de la fourrure , celui-ci arrache des électrons à cette dernière Il se charge alors négativement, tandis que celle-ci appauvrie en e- possède alors un charge positive L’ensemble des deux reste globalement neutre

4. Électrisation par Influence On approche un bâton de PVC chargé négativement d’une boule légère conductrice Les électrons de la sphère sont repoussés vers la droite, elle devient donc chargée positivement du côté du bâton et négativement de l’autre côté, mais elle reste globalement neutre

5. Attraction de la boule Le pendule se retrouve alors attiré vers le bâton de PVC, à cause de forces électrostatiques entre les charges + de la boule et des charges – du bâton

6. Électrisation par contact On touche une boule en aluminium non chargé avec un bâton de PVC chargé négativement

7. Transfert de charges Une partie des charges du bâton se déplacent sur la boule conductrice

8. Répulsion de la boule La boule subit alors une répulsion de la part du bâton qui l’a chargée

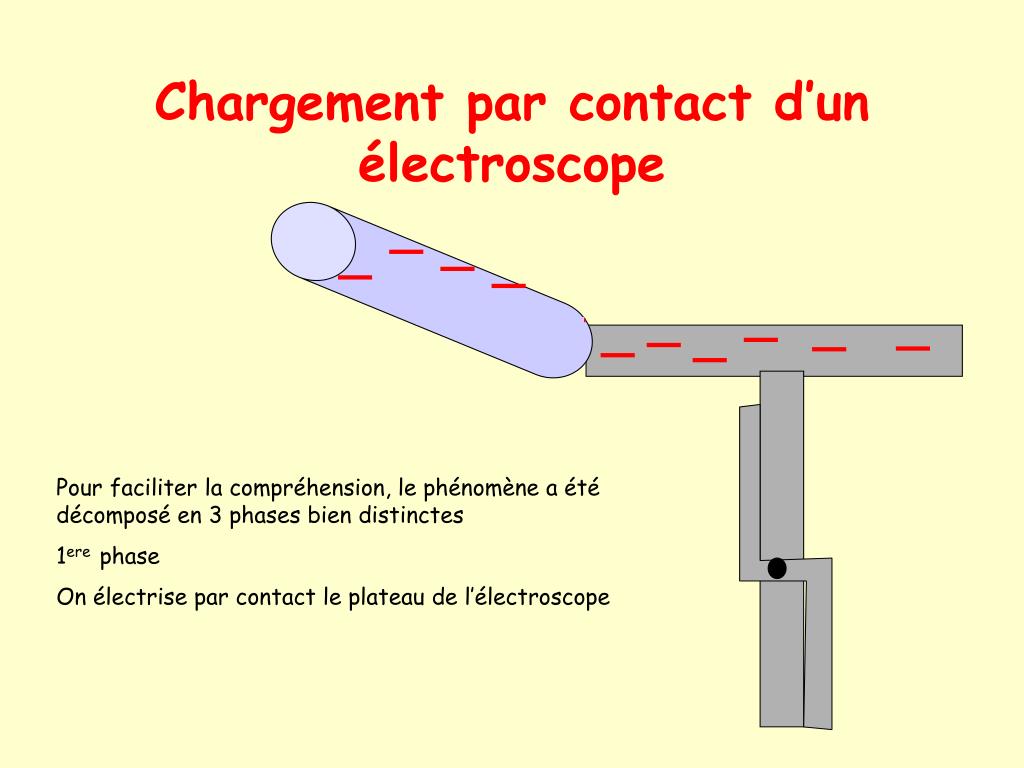

9. Chargement par contact d’un électroscope Pour faciliter la compréhension, le phénomène a été décomposé en 3 phases bien distinctes 1ere phase On électrise par contact le plateau de l’électroscope

10. Conduction dans l’électroscope On écarte le bâton électrisé 2 eme Phase L’électroscope étant conducteur les charges se répartissent sur l’ensemble de l’électroscope

11. Répulsion des charges de même signe 3eme Phase Les charges de même signe de la tige mobile et de son support fixe se repoussent entraînant le mouvement de la tige mobile

12. Chargement par influence d’un électroscope On approche un bâton chargé négativement d’un électroscope

13. Répulsion des e- de l’électroscope Les électrons du plateau sont repoussés par les électrons du bâton vers le bas de l’électroscope ( les deux tiges), le plateau devient alors positifs alors que les deux tiges deviennent chargées négativement. L’ensemble (plateau-tiges) reste neutre, contrairement à l’électrisation par contact.

14. Écartement des deux tiges

15. éloignement du bâton Les électrons des tiges ne sont plus repoussés par le bâton chargé et vont rejoindre le plateau ( attraction des charges positives) Le Plateau redevient neutre, de même pour les deux tiges Si on décharge entre temps le plateau, ou les tiges il est possible de garder l’électroscope chargé ( voir gif) ..\PremiereS2001phy\electros.htm

16. Chargement avec de l’électricité positive

17. Cas d’un bâton chargé positivement On approche un bâton chargé positivement d’une boule légère conductrice neutre au départ, ses électrons sont attirés par les charges du bâton, la boule subit un mouvement d’ensemble vers la gauche

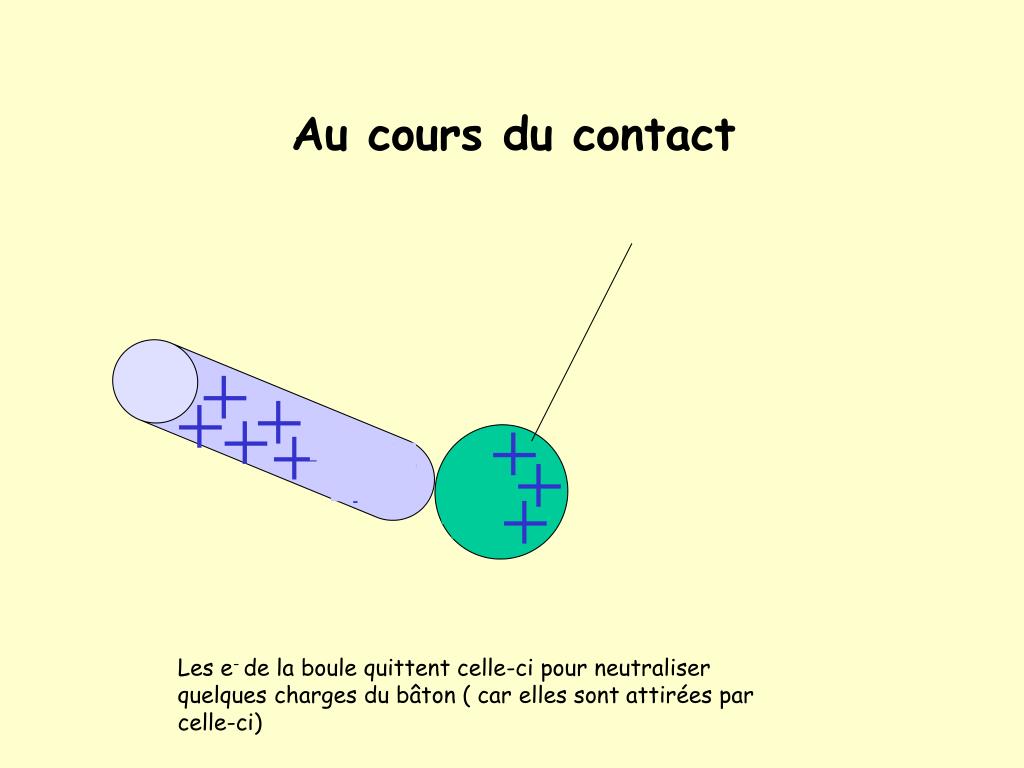

18. Au cours du contact Les e- de la boule quittent celle-ci pour neutraliser quelques charges du bâton ( car elles sont attirées par celle-ci)

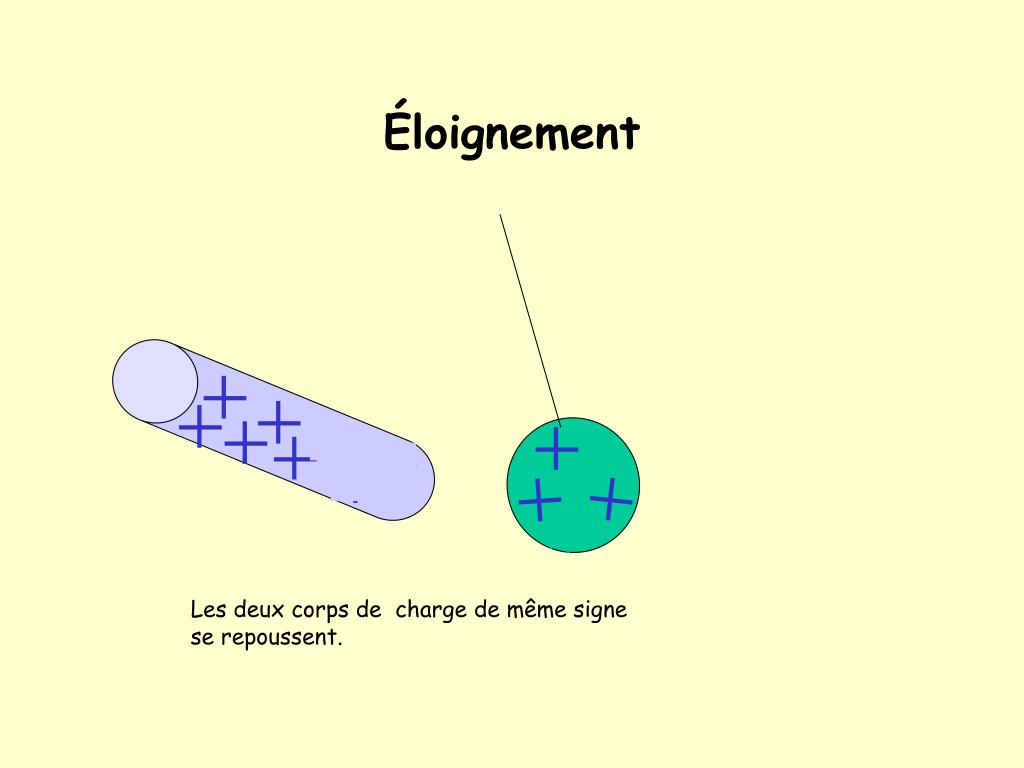

19. Éloignement Les deux corps de charge de même signe se repoussent.
