  1. 5. Overhead Suatu overhead dapat dibandingkan dengan tanda terima suatu parsel yang berisi informasi tentang isi, kondisi, tipe, tanggal pos, berat dsb, dari parsel.

  2. overhead • Menjelaskan fungsi overhead. • Menyebutkan macam-macam tipe overhead. • Menyebutkan atribut overhead individual dan menerangkan byte-byte-nya.

  3. 5.2. Fungsi Overhead Dalam SDH ada perbedaan antara, • Section Overhead (SOH). • Path Overhead (POH).

  4. 5.3. Penjelasan dan Karakteristik SOH • Blok teratas suatu SOH disebut SOH regenerator. • Blok terbawah suatu SOH disebut SOH multipleks.

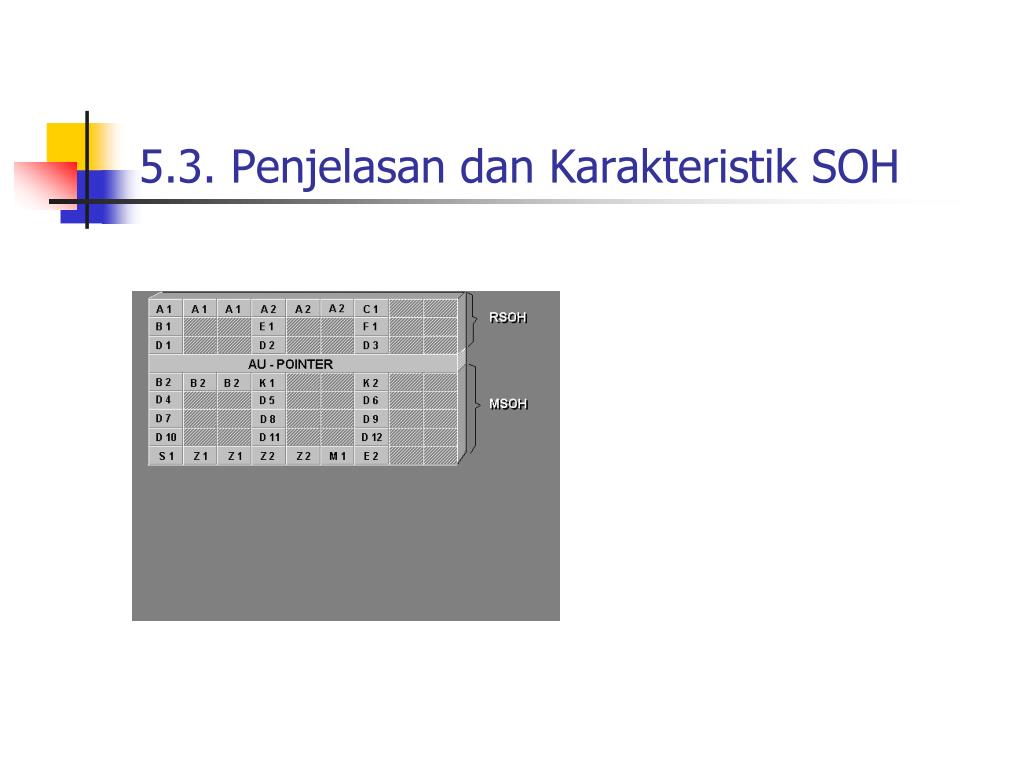

  5. 5.3. Penjelasan dan Karakteristik SOH

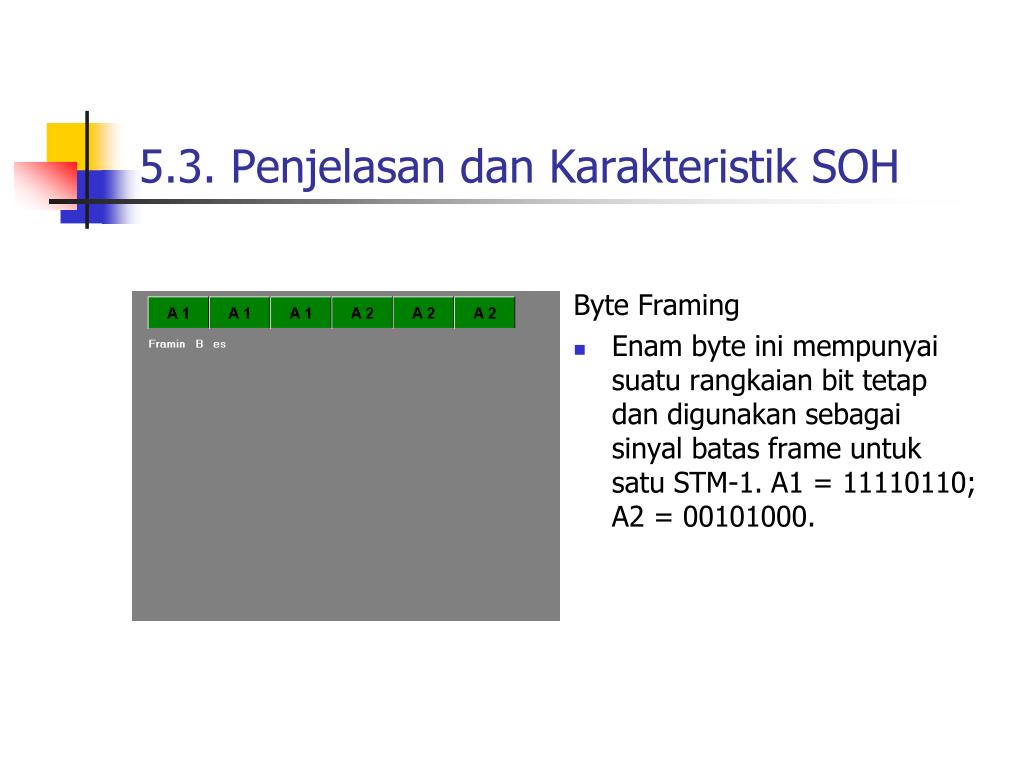

  6. 5.3. Penjelasan dan Karakteristik SOH Byte Framing • Enam byte ini mempunyai suatu rangkaian bit tetap dan digunakan sebagai sinyal batas frame untuk satu STM-1. A1 = 11110110; A2 = 00101000.

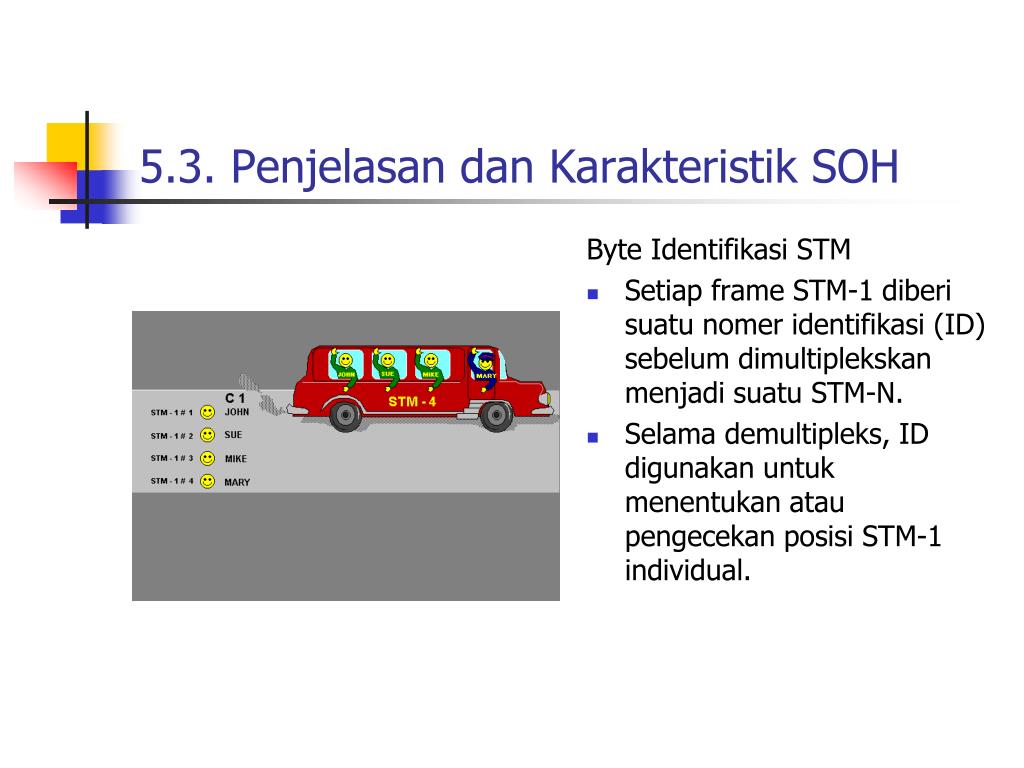

  7. 5.3. Penjelasan dan Karakteristik SOH Byte Identifikasi STM • Setiap frame STM-1 diberi suatu nomer identifikasi (ID) sebelum dimultiplekskan menjadi suatu STM-N. • Selama demultipleks, ID digunakan untuk menentukan atau pengecekan posisi STM-1 individual.

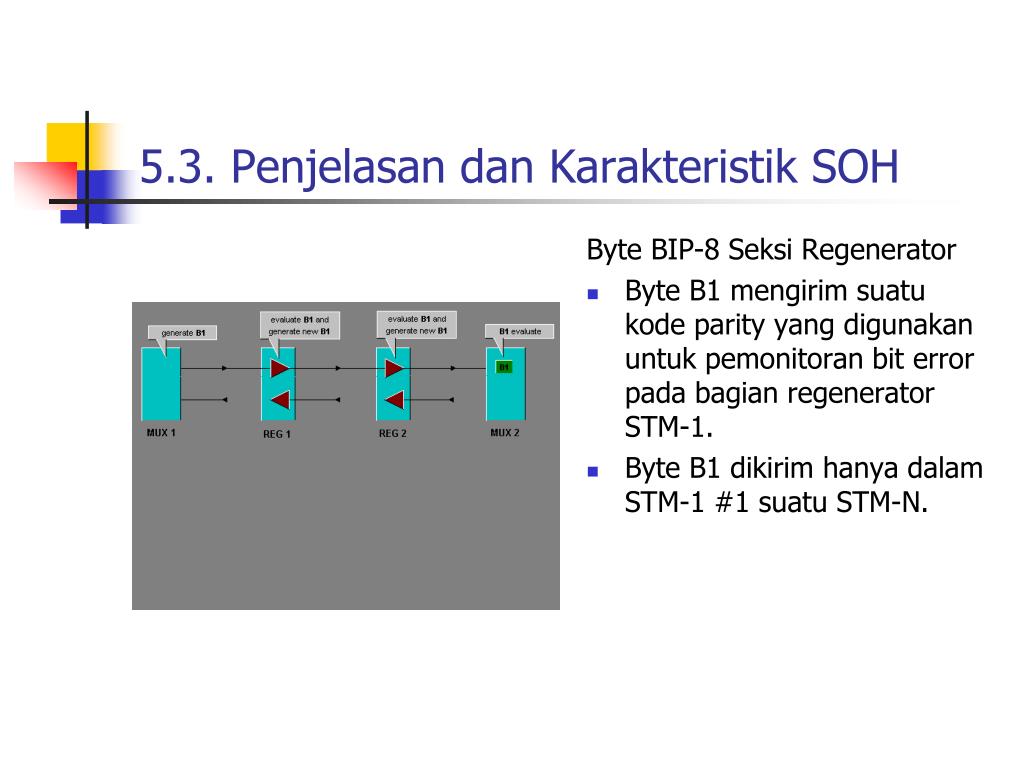

  8. 5.3. Penjelasan dan Karakteristik SOH Byte BIP-8 Seksi Regenerator • Byte B1 mengirim suatu kode parity yang digunakan untuk pemonitoran bit error pada bagian regenerator STM-1. • Byte B1 dikirim hanya dalam STM-1 #1 suatu STM-N.

  9. 5.3. Penjelasan dan Karakteristik SOH Byte Orderwire • Dua byte ini menyediakan kanal pelayanan dan dapat digunakan untuk komunikasi suara (64 Kbps untuk tiap saluran). • Byte E1 digunakan sebagai suatu kanal suara antara regenerator dan multiplekser (kanal omnibus). • Byte E2 digunakan hanya sebagai kanal suara antara multiplekser (kanal ekspres). • E1 dan E2 didefinisikan hanya dalam STM-1 #1 dari sinyal STM-N.

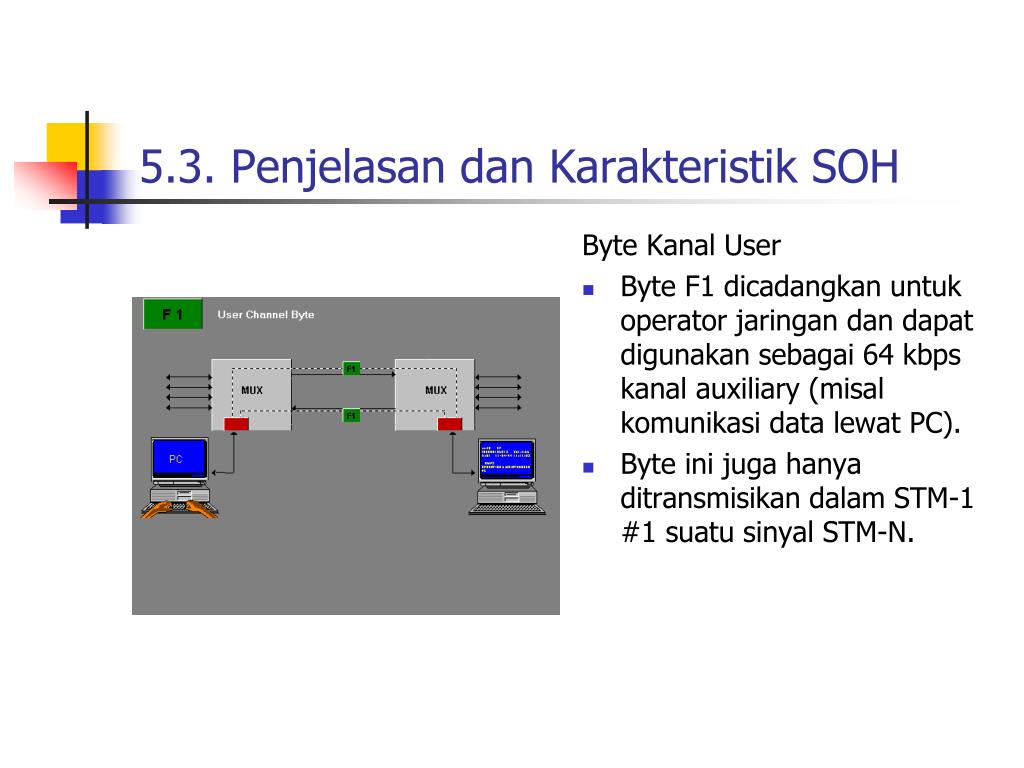

  10. 5.3. Penjelasan dan Karakteristik SOH Byte Kanal User • Byte F1 dicadangkan untuk operator jaringan dan dapat digunakan sebagai 64 kbps kanal auxiliary (misal komunikasi data lewat PC). • Byte ini juga hanya ditransmisikan dalam STM-1 #1 suatu sinyal STM-N.

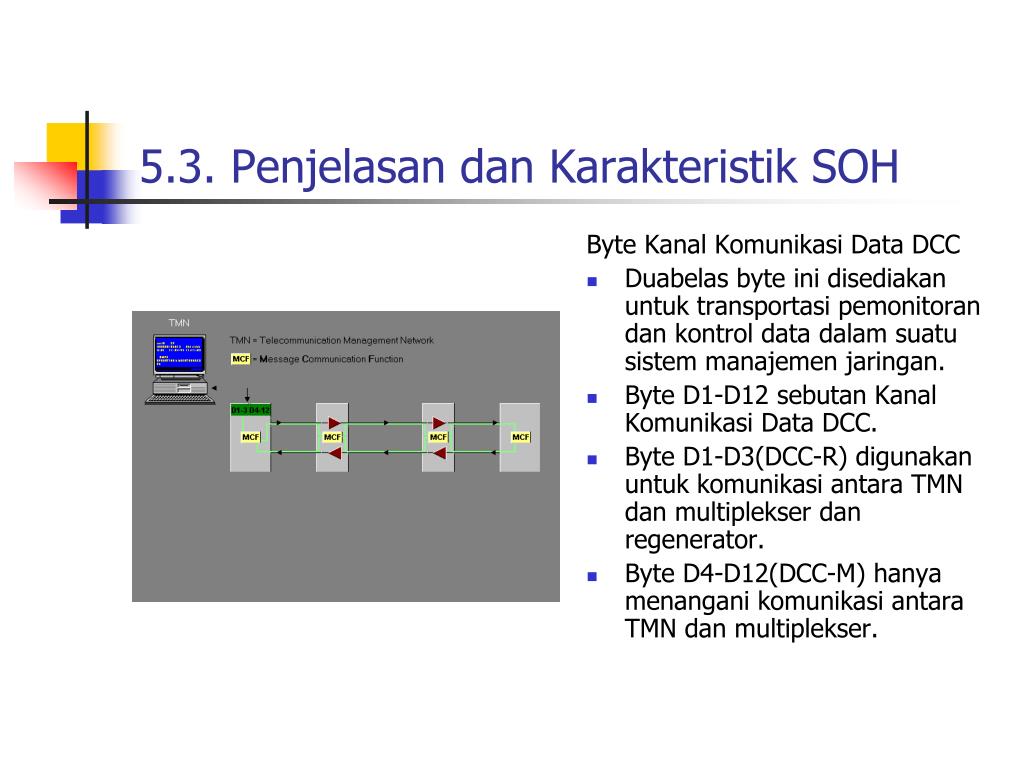

  11. 5.3. Penjelasan dan Karakteristik SOH Byte Kanal Komunikasi Data DCC • Duabelas byte ini disediakan untuk transportasi pemonitoran dan kontrol data dalam suatu sistem manajemen jaringan. • Byte D1-D12 sebutan Kanal Komunikasi Data DCC. • Byte D1-D3(DCC-R) digunakan untuk komunikasi antara TMN dan multiplekser dan regenerator. • Byte D4-D12(DCC-M) hanya menangani komunikasi antara TMN dan multiplekser.

  12. 5.3. Penjelasan dan Karakteristik SOH Byte BIP-24 Seksi Multiplekser • Tiga byte B2 mengirim suatu kode parity digunakan untuk pemonitoran error bit pada seksi multipleks. Semua byte B2 didefinisikan untuk transmisi suatu sinyal STM-N.

  13. 5.3. Penjelasan dan Karakteristik SOH Bytes Proteksi Penyambungan Otomatis APS • Seluruh byte K1 seperti bit 1 sampai 5 dari byte K2 dapat digunakan untuk suatu pengotomatis, bi-direksional 1+1 dipindahkan ke suatu saluran stanby. • MUX2 mendeteksi error pada saluran dan menginisiasi(lewat byte K1) perpindahan dalam MUX1. • MUX1 menginisiasi(lewat byte K2) perpindahan dalam MUX2 • Byte K1 dan K2 ditransmisi hanya dalam STM-1 #1 suatu sinyal STM-N

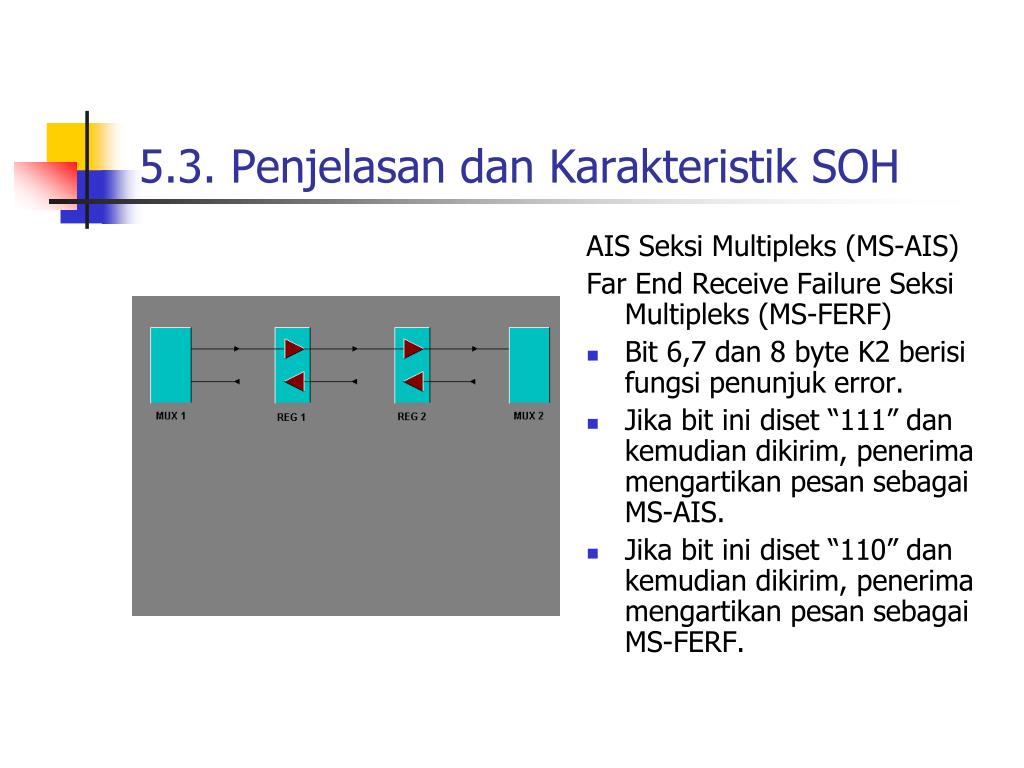

  14. 5.3. Penjelasan dan Karakteristik SOH AIS Seksi Multipleks (MS-AIS) Far End Receive Failure Seksi Multipleks (MS-FERF) • Bit 6,7 dan 8 byte K2 berisi fungsi penunjuk error. • Jika bit ini diset “111” dan kemudian dikirim, penerima mengartikan pesan sebagai MS-AIS. • Jika bit ini diset “110” dan kemudian dikirim, penerima mengartikan pesan sebagai MS-FERF.

  15. 5.3. Penjelasan dan Karakteristik SOH Byte Pesan Status Sinkronisasi • Byte S1 digunakan untuk sinkronisasi suatu jaringan dan ditransmisi hanya dalam STM-1 #1- Pesan status sinkronisasi. • Byte ini menunjukkan kualitas clock datang dan kemudian mensinkronkan ke seluruh jaringan seperti dalam suatu reaksi berantai.

  16. 5.3. Penjelasan dan Karakteristik SOH Byte MS-FERF • Oleh pengevaluasian 3xB2, byte M1 dapat melaporkan kembali nomer kode parity yang cacat.

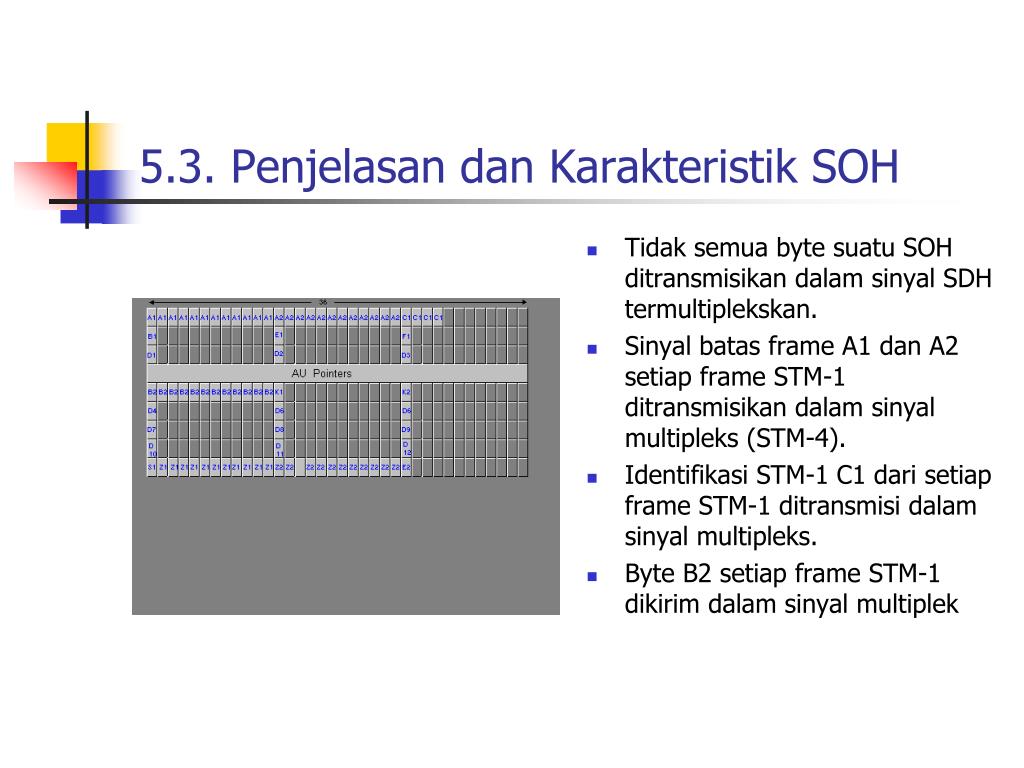

  17. 5.3. Penjelasan dan Karakteristik SOH • Tidak semua byte suatu SOH ditransmisikan dalam sinyal SDH termultiplekskan. • Sinyal batas frame A1 dan A2 setiap frame STM-1 ditransmisikan dalam sinyal multipleks (STM-4). • Identifikasi STM-1 C1 dari setiap frame STM-1 ditransmisi dalam sinyal multipleks. • Byte B2 setiap frame STM-1 dikirim dalam sinyal multiplek

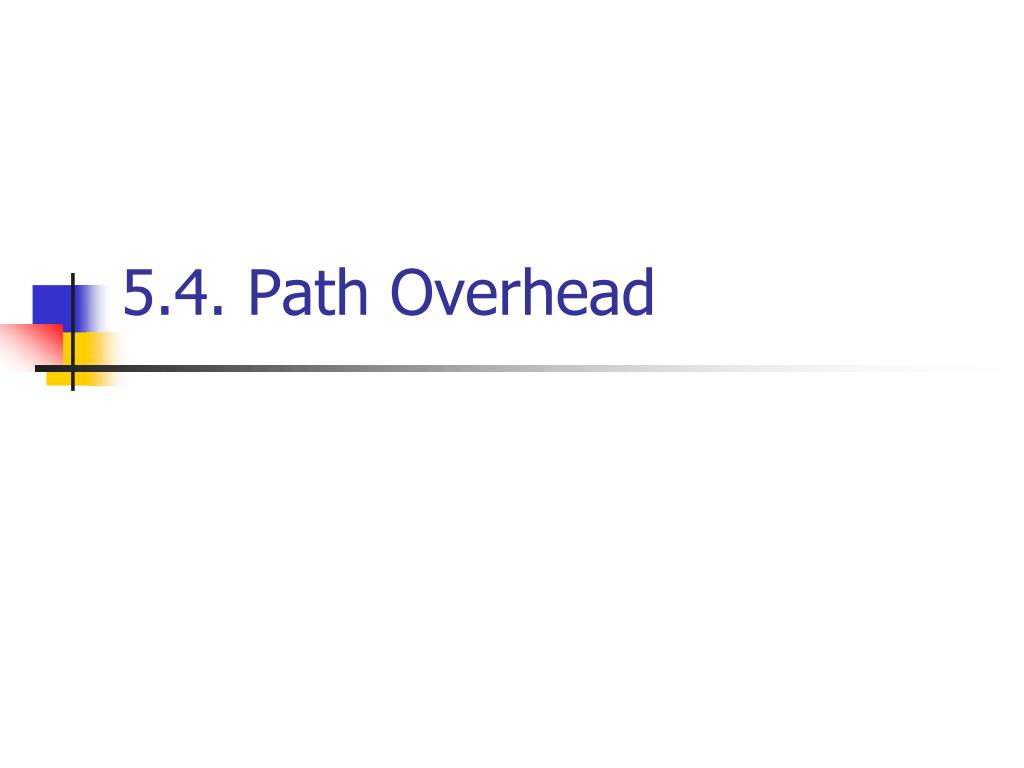

  18. 5.4. Path Overhead

  19. 5.4.1. Penjelasan dan Karakteristik VC-4 POH

  20. 5.4.1. Penjelasan dan Karakteristik VC-4 POH J1  Byte Pelacak Jalur • Menggunakan byte J1, setiap jalur dapat diberi suatu pelacak. Pelacak memungkinkan jalur ditelusuri melalui jaringan SDH. • Ini sangat penting untuk cross connect terkontrol lewat koneksi.

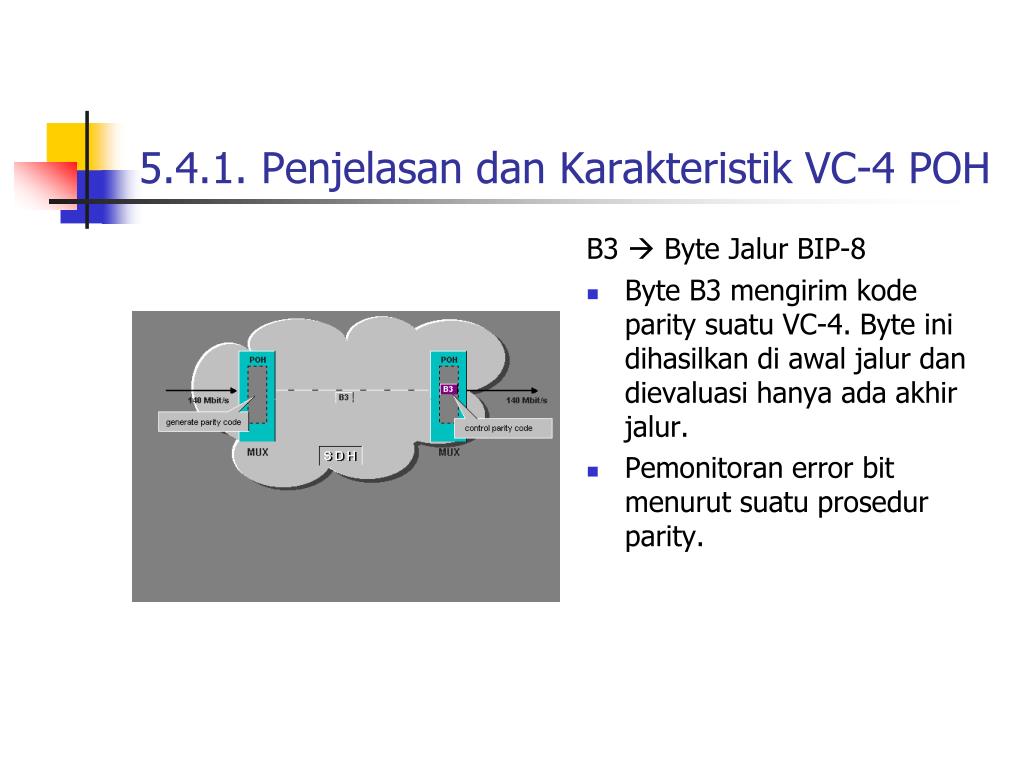

  21. 5.4.1. Penjelasan dan Karakteristik VC-4 POH B3  Byte Jalur BIP-8 • Byte B3 mengirim kode parity suatu VC-4. Byte ini dihasilkan di awal jalur dan dievaluasi hanya ada akhir jalur. • Pemonitoran error bit menurut suatu prosedur parity.

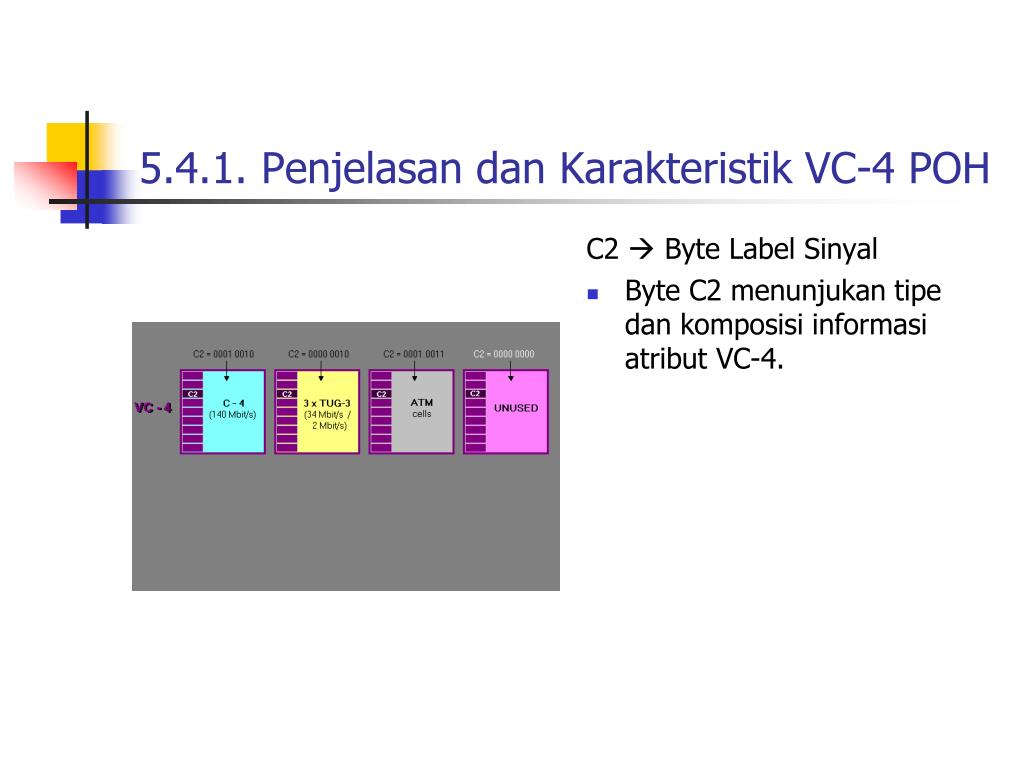

  22. 5.4.1. Penjelasan dan Karakteristik VC-4 POH C2  Byte Label Sinyal • Byte C2 menunjukan tipe dan komposisi informasi atribut VC-4.

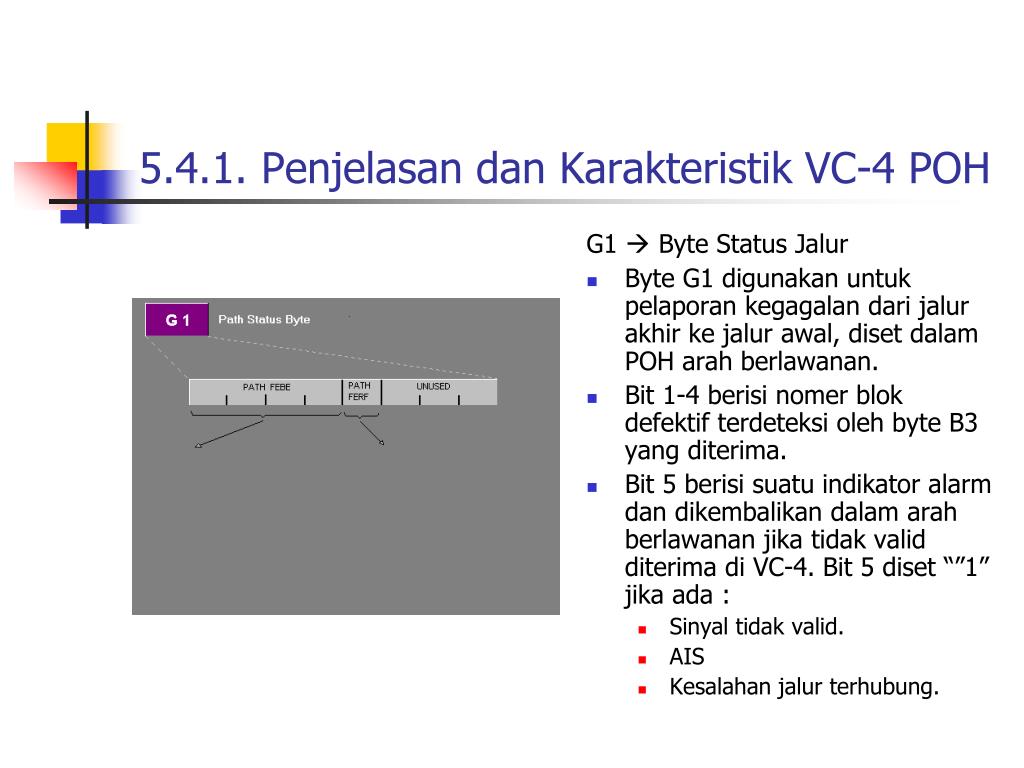

  23. 5.4.1. Penjelasan dan Karakteristik VC-4 POH G1  Byte Status Jalur • Byte G1 digunakan untuk pelaporan kegagalan dari jalur akhir ke jalur awal, diset dalam POH arah berlawanan. • Bit 1-4 berisi nomer blok defektif terdeteksi oleh byte B3 yang diterima. • Bit 5 berisi suatu indikator alarm dan dikembalikan dalam arah berlawanan jika tidak valid diterima di VC-4. Bit 5 diset “”1” jika ada : • Sinyal tidak valid. • AIS • Kesalahan jalur terhubung.

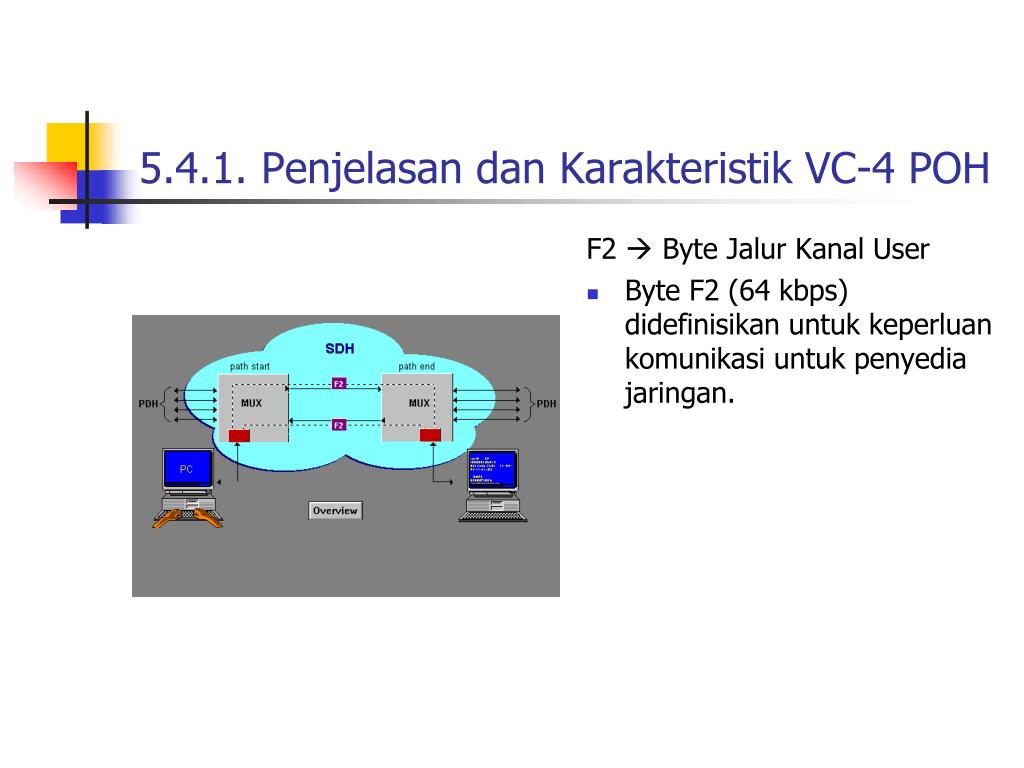

  24. 5.4.1. Penjelasan dan Karakteristik VC-4 POH F2  Byte Jalur Kanal User • Byte F2 (64 kbps) didefinisikan untuk keperluan komunikasi untuk penyedia jaringan.

  25. 5.4.1 Penjelasan dan Karakteristik VC-4 POH H4  Byte Indikator Multiframe • Fungsi bit 7 dan 8 sebagai suatu label frame untuk suatu multiframe TU-12. • Bit 7 dan 8 = tanda “00” di awal suatu multiframe TU-12 di VC-4 berikutnya

  26. 5.4.1. Penjelasan dan Karakteristik VC-4 POH Z3,Z4,Z5  Byte Cadangan • 3 byte POH VC-4 ini dicadangkan untuk keperluan masa datang yang mana ITU-T belum mendefinisikan.

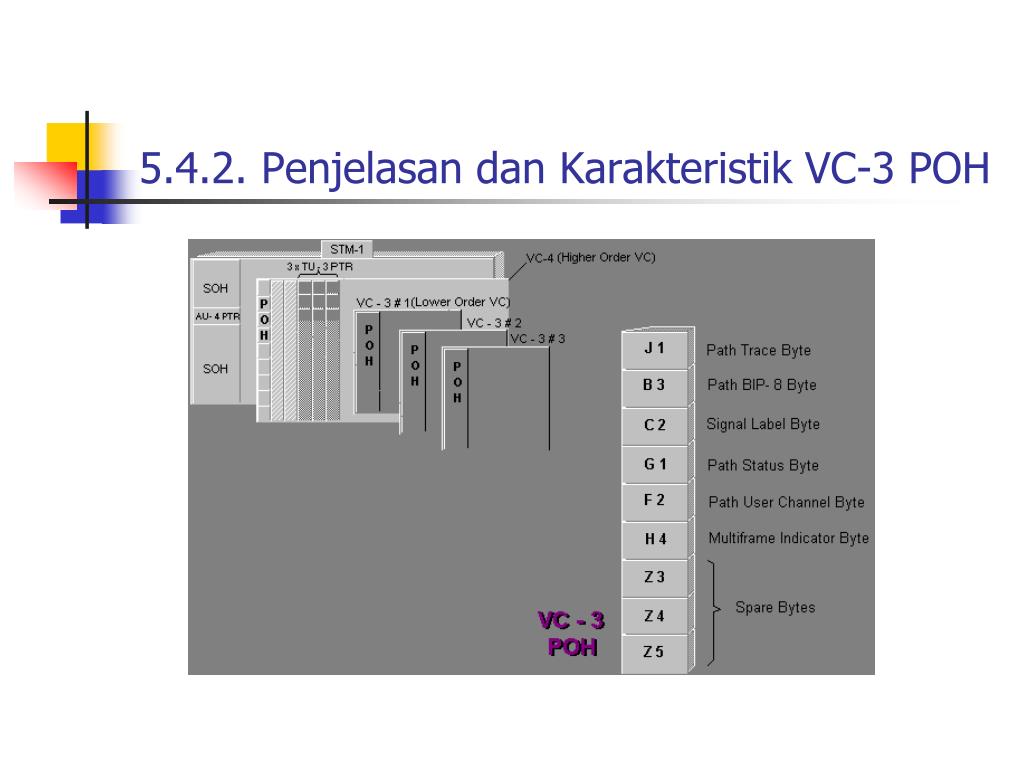

  27. 5.4.2. Penjelasan dan Karakteristik VC-3 POH

  28. 5.4.2. Penjelasan dan Karakteristik VC-3 POH J1  Byte Pelacak Jalur • Menggunakan byte J1, setiap jalur dapat diberi suatu pelacak. Pelacak memungkinkan jalur ditelusuri melalui jaringan SDH. • Ini sangat penting untuk cross connect terkontrol lewat koneksi.

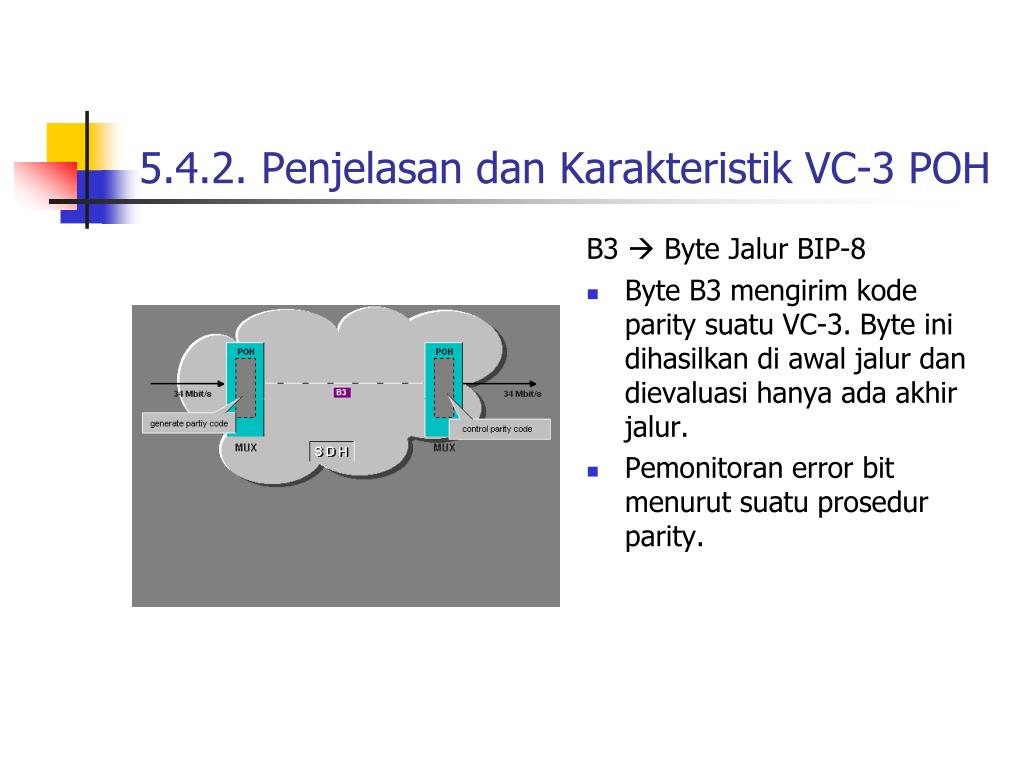

  29. 5.4.2. Penjelasan dan Karakteristik VC-3 POH B3  Byte Jalur BIP-8 • Byte B3 mengirim kode parity suatu VC-3. Byte ini dihasilkan di awal jalur dan dievaluasi hanya ada akhir jalur. • Pemonitoran error bit menurut suatu prosedur parity.

  30. 5.4.2. Penjelasan dan Karakteristik VC-3 POH C2  Byte Label Sinyal • Byte C2 menunjukan tipe dan komposisi informasi atribut VC-3.

  31. 5.4.2. Penjelasan dan Karakteristik VC-3 POH G1  Byte Status Jalur • Byte G1 digunakan untuk pelaporan kegagalan dari jalur akhir ke jalur awal, diset dalam POH arah berlawanan. • Bit 1-4 berisi nomer blok defektif terdeteksi oleh byte B3 yang diterima. • Bit 5 berisi suatu indikator alarm dan dikembalikan dalam arah berlawanan jika tidak valid diterima di VC-3. Bit 5 diset “”1” jika ada : • Sinyal tidak valid. • AIS • Kesalahan jalur terhubung.

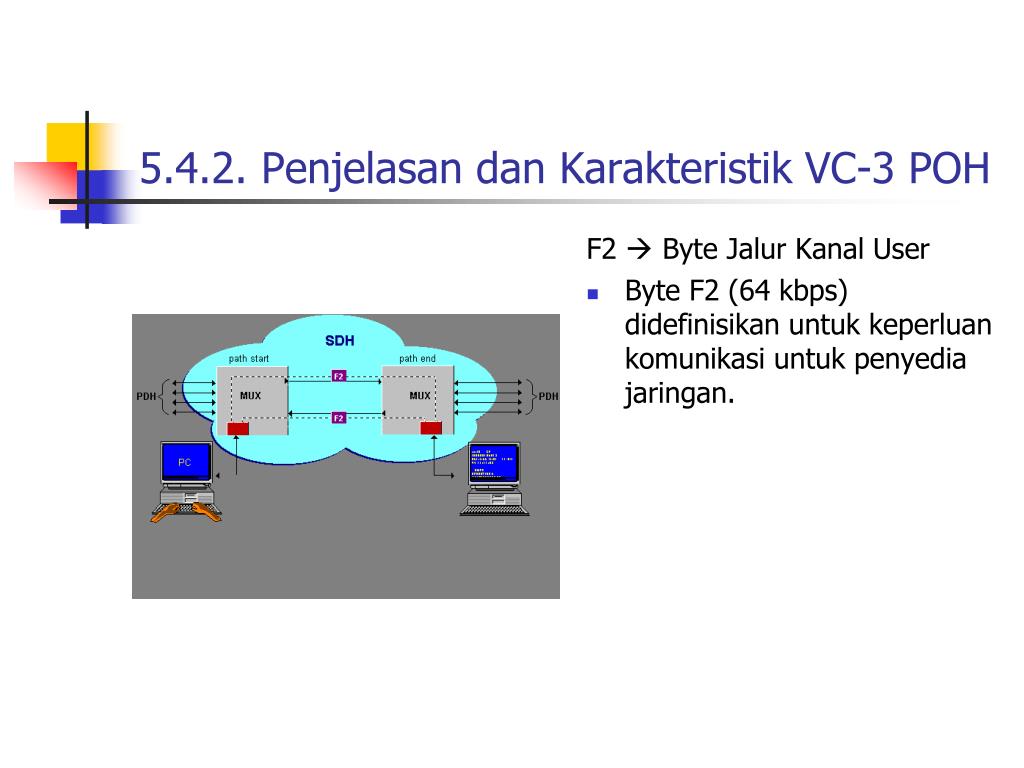

  32. 5.4.2. Penjelasan dan Karakteristik VC-3 POH F2  Byte Jalur Kanal User • Byte F2 (64 kbps) didefinisikan untuk keperluan komunikasi untuk penyedia jaringan.

  33. 5.4.2. Penjelasan dan Karakteristik VC-3 POH Z3,Z4,Z5  Byte Cadangan • 3 byte POH VC-3 ini dicadangkan untuk keperluan masa datang yang mana ITU-T belum mendefinisikan.

  34. 5.4.3. Penjelasan dan Karakteristik VC-12 POH

  35. 5.4.3. Penjelasan dan Karakteristik VC-12 POH V5  Byte jalur BIP-2, Label sinyal dan status jalur • Byte V5 digunakan untuk pemonitoran error bit, deteksi sinyal dan indikasi status jalur pada VC-12. • Bit 1 dan bit 2 membawa kode parity VC-12. Ini ditimbulkan di awal jalur dan dievaluasi di akhir jalur. • Bit 3 diset “1” dan dikembalikan pada arah berlawanan jika satu atau lebih error dideteksi lewat BIP-2= PATH FEBE. • Bit 5 – 7 menunjukkan tipe dan komposisi atribut informasi VC-12 • Bit 8 alarm indikator

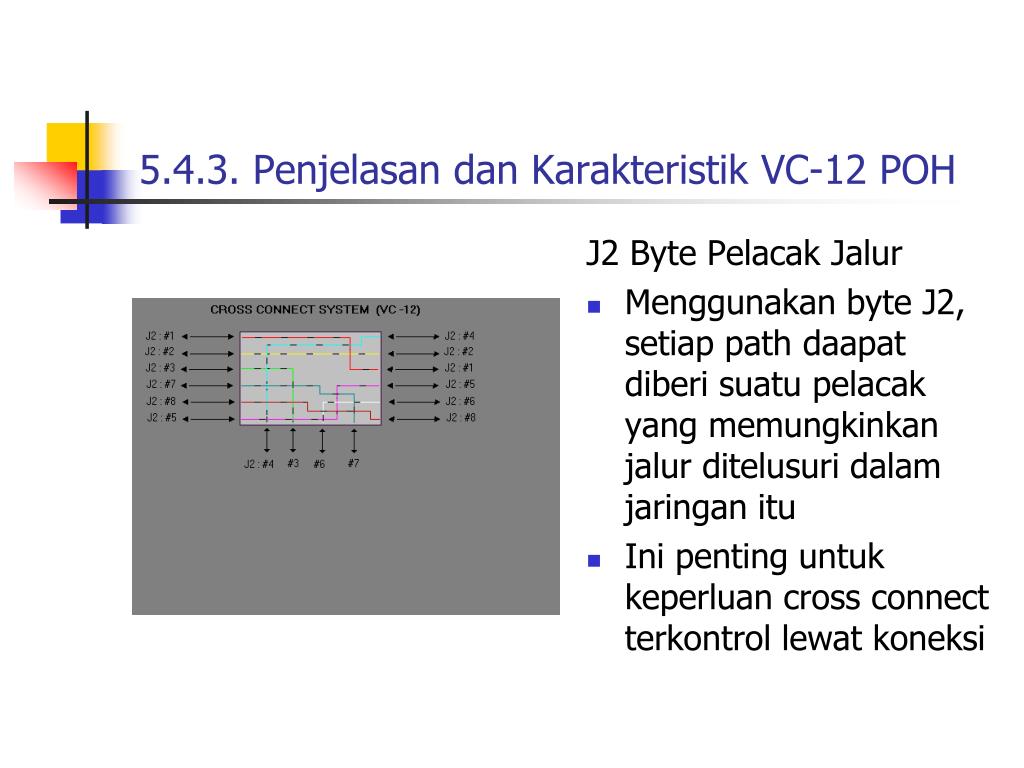

  36. 5.4.3. Penjelasan dan Karakteristik VC-12 POH J2 Byte Pelacak Jalur • Menggunakan byte J2, setiap path daapat diberi suatu pelacak yang memungkinkan jalur ditelusuri dalam jaringan itu • Ini penting untuk keperluan cross connect terkontrol lewat koneksi

  37. 5.4.3. Penjelasan dan Karakteristik VC-12 POH Z6 – Z7 Byte Cadangan

  38. 5.4.3. Penjelasan dan Karakteristik VC-12 POH • Pada gambar berikut area yang dipengaruhi overhead.
