  1. 单相桥式整流、滤波电路 制作：浙江广厦建设职业技术学院 信息与控制工程学院

  2. 单相桥式整流电路 一、单相桥式整流电路的组成 单相桥式整流电路、习惯画法和简化画法如图所示。它用了四个二极管。 请注意： 四个二极管的连接 方向,任一个二极管 不能接反,不能短路, 否则会引起管子和 变压器烧坏。

  3. 例题 • 在如图所示电路中，已知变压器副边电压有效值U2=30V，负载电阻RL=100Ω，试问： • (1)负载电阻RL上的电压平均值和电流平均值各为多少？ • (2)电网电压波动范围是±10％，二极管承受的最大整流电流IF与最高反向工作电压UR至少应选取多少？

  4. 解： (1)负载电阻RL上的电压平均值 流过负载电阻电流平均值 (2) 二极管承受的最大整流电流 最高反向工作电压

  5. 单相桥式整流滤波电路 一、电路组成

  6. 二、工作原理 • 与半波整流滤波电路相比,由于电容的充放电过程缩短, 为电源电压的半个周期重复一次,因此输出电压的波形更为平滑, 输出的直流电压幅度也更高些。 • 同样，放电时间常数τ=RLC，在RL不变的情况下，C越大，τ越大，则电容C放电较慢，波形越平滑。

  7. 三、参数的估算

  8. 例题： 有一个100Ω的电阻负载，需要用18V的直流电源供电。现采用桥式整流电路，求流过整流二极管的平均电流ID，整流二极管能够承受的最高反向电压UDRM。 解：变压器二次电压有效值 流过整流二极管的平均电流 整流二极管承受的最高反向电压

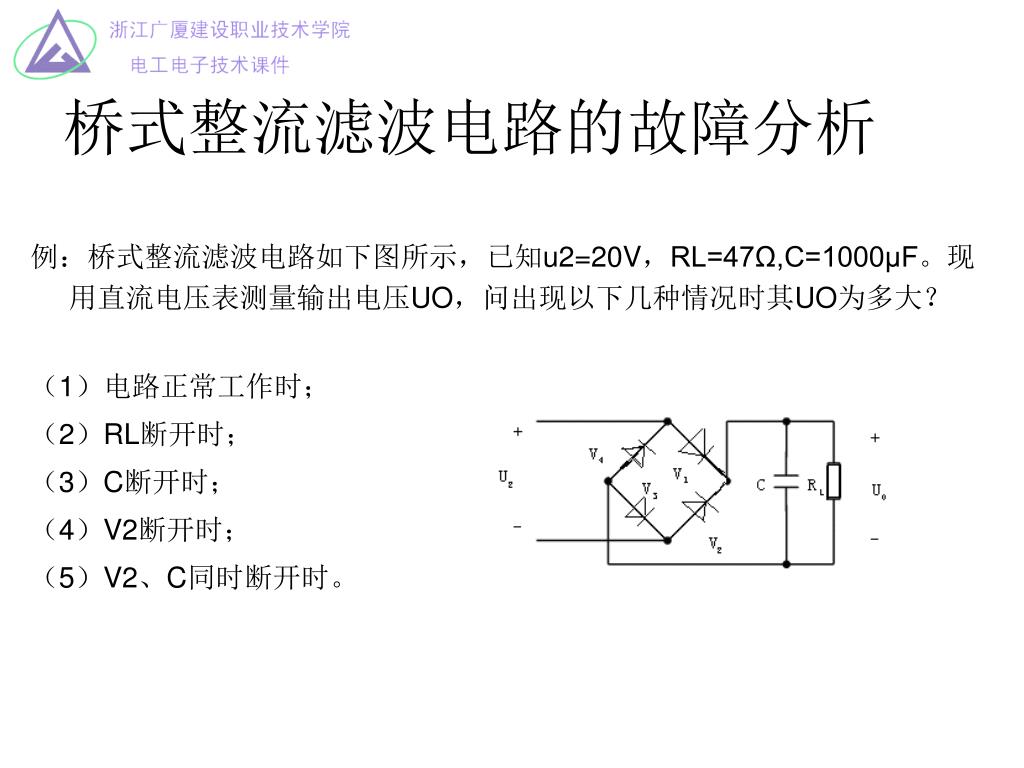

  9. 桥式整流滤波电路的故障分析 例：桥式整流滤波电路如下图所示，已知u2=20V，RL=47Ω,C=1000μF。现用直流电压表测量输出电压UO，问出现以下几种情况时其UO为多大？ （1）电路正常工作时； （2）RL断开时； （3）C断开时； （4）V2断开时； （5）V2、C同时断开时。

  10. 解: （1）电路正常工作时，是单相桥式整流滤波电路（有载），UO＝1.2U2 （2）RL断开时，是单相桥式整流滤波电路（空载），UO＝U2 （3）C断开时，是单相桥式整流电路，UO＝0.9U2 （4）V2断开时，是单相半波整流滤波电路，UO＝U2 （5）V2、C同时断开时，是单相半波整流电路 ，UO＝0.45U2。

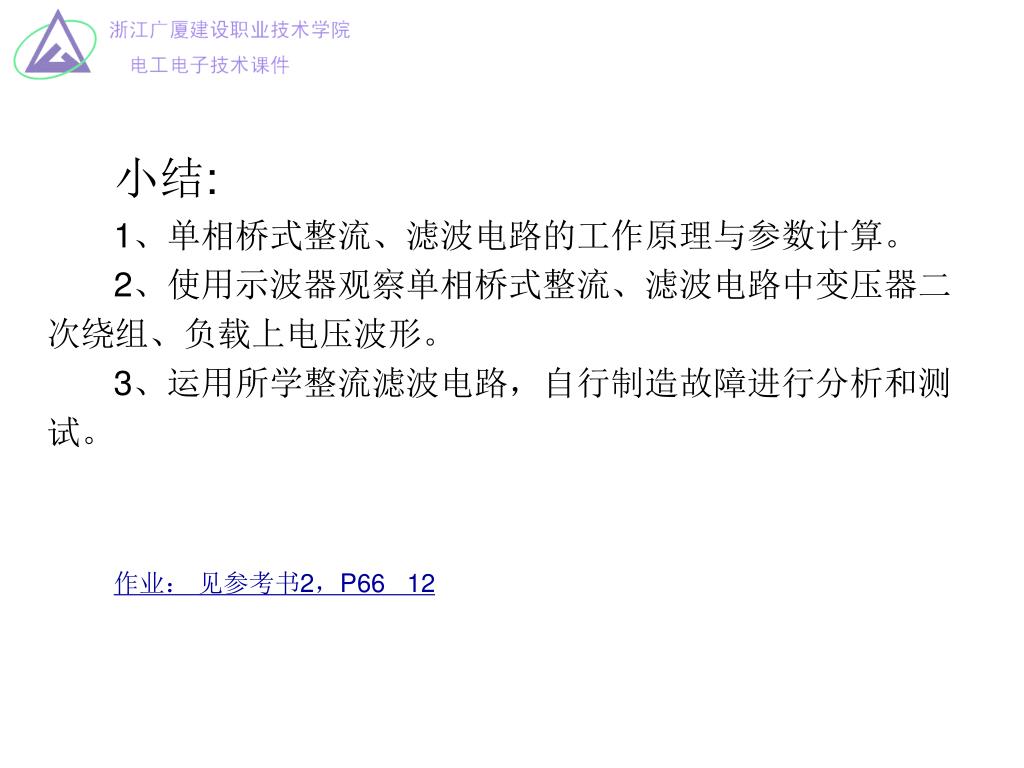

  11. 小结: 1、单相桥式整流、滤波电路的工作原理与参数计算。 2、使用示波器观察单相桥式整流、滤波电路中变压器二次绕组、负载上电压波形。 3、运用所学整流滤波电路，自行制造故障进行分析和测试。 作业： 见参考书2，P66 12
