Фасадная система FZ-50

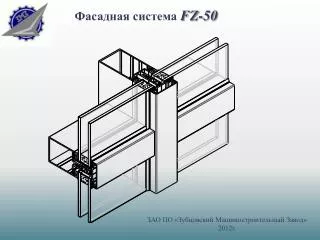

1. Фасадная система FZ-50 ЗАО ПО «Зубцовский Машиностроительный Завод» 2012г.

2. Фасадная система FZ-50предназначена для проектирования, изготовления и монтажа ограждающих конструкций фасадов зданий, светопрозрачных купольных конструкций, зимних садов, навесов, витражей и входных групп. Системный ряд элементов FZ-50 оптимизирован с учетом климатических особенностей Российской Федерации, включая районы Крайнего Севера. Толщина заполнения, применяемая в FZ-50: S=4…60мм. Принцип построения фасада – стоечно-ригельный. Наличие в системе FZ-50 ригелей 1-го и 2-го уровней обеспечивает при необходимости трехуровневый отвод влаги (например в зонах примыкания входных групп к вертикальному фасаду) по конденсатоотводящим полостям ригелей и стоек наружу.

3. FZ-50позволяет использовать типовые узлы переходов в зонах схождения наружных плоскостей заполнений под углами a=0..90°. При этом на изломах плоскостей используются обычные рядовые стойки с установленными на них угловыми адаптерами или, в случае схождения плоскостей под прямым наружным углом, используются специальные угловые стойки. Для фиксации заполнений в фасадных конструкциях с изломами плоскостей имеется ряд профилей прижимных планок, соответствующих определенному углу установки. Перелив влаги с верхней стойки на нижнюю производится в этом случае с помощью элементов, используемых для рядовых стоек в прямых вертикальных конструкциях. Обработка ригеля «в четверть» производится в два захода – сначала производится стандартная обработка паза в ригеле, соответствующая обработке ригеля для прямого фасада, затем осуществляется обработка с учетом конкретного угла установки . При этом нет необходимости использовать специальное оборудование - обработка ригеля под конкретных угол производится с помощью обычной маятниковой пилы.

4. Все стойки системы при необходимости могут быть усилены специальными профилями усилителей. Каждой стойке соответствует определенный артикул профиля усилителя. Данные профили используются также для изготовления соединительных кронштейнов стоек (при соединении двух стоек между собой), для изготовления опорных кронштейнов, а также для усиления ригелей в случае использования тяжелых стеклопакетов . В качестве прижимных винтов в системе FZ-50 могут быть использованы самонарезающие винты диаметром 5,5мм и длиной соответствующей значениям приведенным в таблице заполнений для различной толщины заполнения. Весь крепеж в системе FZ-50, во избежание образования «гальванической пары» в местах контакта стальных крепежных элементов с элементами алюминиевой конструкции и последующей коррозии данных элементов, должен быть выполнен из нержавеющей стали.

5. Сравнительный анализ соотношения веса погонного метра профилей стоек к их моментам инерции наглядно показывает преимущество профилей FZ-50 по массо-инерционному критерию в сравнении с профилями фасадных систем других производителей.

6. Ригели системы FZ-50 по своей функциональности подразделяются на 2 типа: • ригели 1-го уровня; • ригели 2-го уровня. • Ригели 1-го уровня являются типовыми горизонтальными элементами конструкции, устанавливаемыми на стойки «внакладку». • Фиксация ригелей осуществляется посредством самонарезающих винтов 3,8х16 DIN 7982 из нержавеющей стали. • При необходимости может применяться дополнительное крепление ригелей с помощью самонарезающих винтов непосредственно к кронштейнам, установленным на стойках. • Каждому ригелю соответствует определенный артикул кронштейнов, изготавливаемых в размер из специальных профилей для кронштейнов. • Для данного типа установки характерно использования для стойки и ригеля внутренних резиновых уплотнителей различной высоты и соответственно отличных артикулов.

7. Ригели 2-го уровня могут быть использованы: • - в т.н. «ригель-ригельных» конструкциях, например в витражах, во входных группах, а также в фасадных конструкциях, не требующих специальных элементов для отвода влаги наружу; • в качестве горизонтального импоста в случае применения «трехуровневого» отвода конденсата. • Ригелем 2-го уровня в системе FZ-50 формально служит профиль стойки ST060, который при необходимости может быть усилен профилем KN003. Данный профиль усилителя в случае использования тяжелых стеклопакетов используется в качестве кронштейна для крепления ригеля в усиленном узле крепления «стойка-ригель» , а также для соединения двух стоек ST060 между собой. • Для установки ригеля 2-го уровня на стойку требуется специальная обработка профиля стойки «в паз», необходимая для выравнивания посадочных поверхностей профилей во избежание возможного подбора прижимных винтов для стойки и устанавливаемого на нее ригеля. В этом случае внутренние резиновые уплотнители для стойки и ригеля имеют одну высоту и соответственно один артикул. • Опорные подкладки для стеклопакетов, прижимные винты, термовставки и внутренние резиновые уплотнители для ригелей 1-го и 2-го уровня, а также для стоек выбираются из таблицы заполнений в зависимости от выбранной толщины заполнения.

8. В случае установки в фасадный проем двухкамерных стеклопакетов большой толщины и большим весом может быть использован вариант усиления ригеля с помощью профиля усилителя. В этом случае рекомендуется устанавливать стеклопакет на самоустанавливающиеся опорные подкладки К002, с помощью которых производится выравнивание стеклопакета по торцевых поверхностям наружных и внутренних стекол. Опорная подкладка К002 фиксируется на ригеле с помощью самонарезающих винтов 6,3х45 Максимально допустимый вес стеклопакета для данного варианта: m=285кг/ Крепление ригеля к стойке осуществляется посредством самонарезающих винтов 3,8х16 DIN 7982, а также дополнительного крепления ригеля к кронштейну, изготовленного из профиля усилителя KN003. Крепление к кронштейну производится с помощью самонарезающих винтов 6,3х25, дистанционных алюминиевых втулок и декоративных шайб. Крепление кронштейна к стойке осуществляется с помощью метрических болтов М8х80, а также гаек М8 и шайб 8 соответственно.

9. FZ-50позволяет изготавливать наклонные конструкции с элементами для отвода воды из конденсатоотводящих полостей профилей наружу. Для отвода воды с вертикальной стойки предназначена специальная деталь, устанавливаемая на стойке в местах разрыва прижимных планок и не требующая специальной обработки стоек, прижимов и крышек.

10. В фасад, изготовленный из FZ-50, могут быть устанавлены фасадные окна WZ-72 с открыванием внутрь помещения. • Окна могут быть одностворчатые и двустворчатые. • Используемая фурнитура – FAPIM. • Сборка створок и рам осуществляется двумя способами: • - с помощью автоматических сухарей с защелками; • с помощью обжима углов на углообжимном станке. • Окна WZ-72 имеют два типа дизайна – classic и modern (см. лист 10). • Расчеты типовых оконных конструкций, номенклатура алюминиевых и резиновых профилей, комплектующих, обработка и сборка конструкций, а также таблицы заполнений приведены в каталоге WZ-72. • В FZ-50могут устанавливаться также двери различных типов, мансардные окна, интегрированные створки. • На базе профилей FZ-50возможно изготовление фасадных конструкций со структурным остеклением.
