Presentation Transcript

数字式万用表面板结构

①.液晶显示器:显示仪表测量的数值及单位符号;

②.保持开关:按下此功能,仪表当前所测量数值保

持在屏幕上并出现“H”符号,再次按下开关弹起,“H”符号消失,退出保持功能状态;

③.旋钮开关:用于改变测量功能及量程;

④.小于200mA电流、温度及电容“—”极插座;

⑤.电容“+”极及10A插座;

⑥.电压及电阻插座;

⑦.公共地及温度“+”极插座;


Vc890d

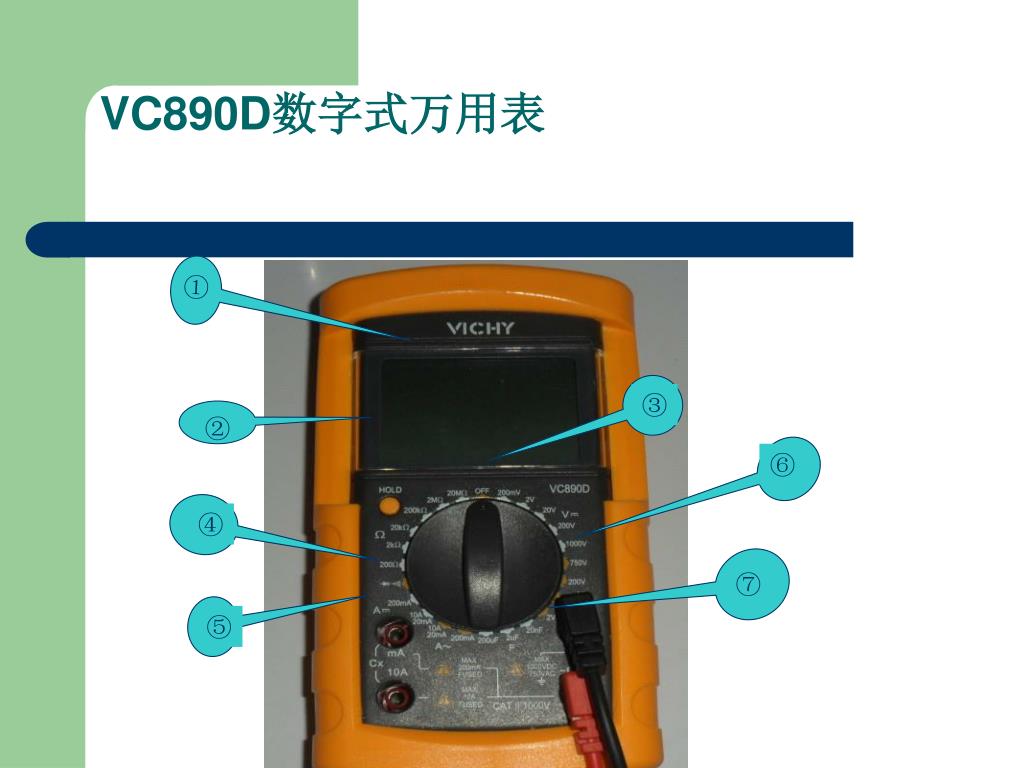

VC890D数字式万用表

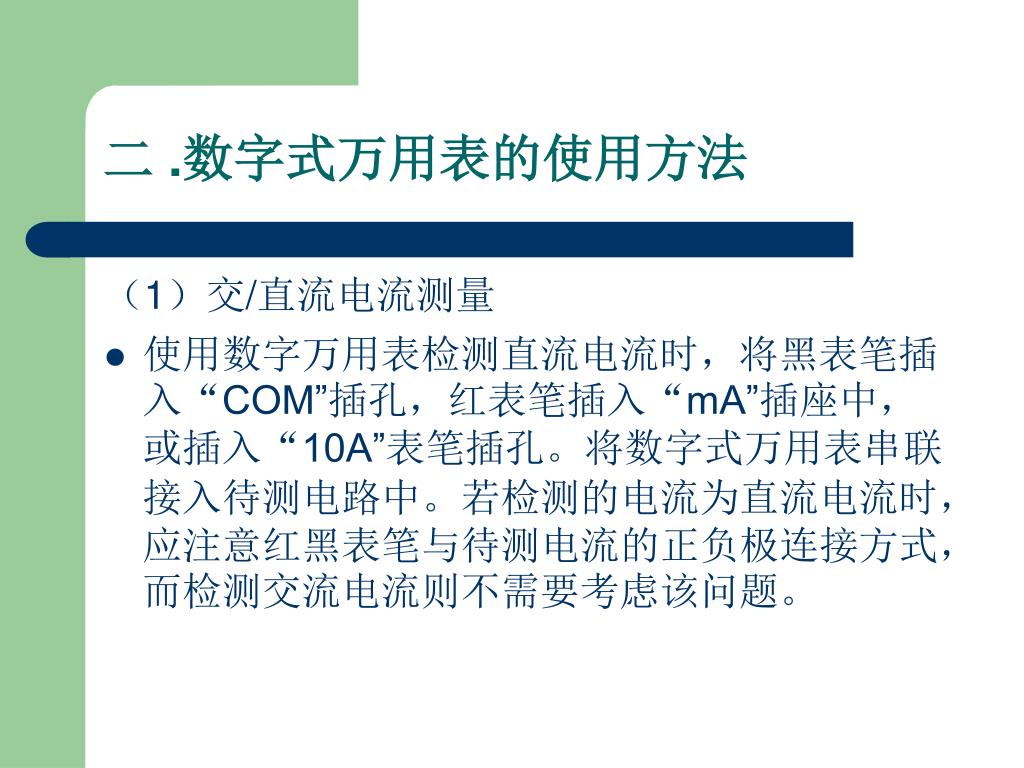

.数字式万用表的使用方法

(1)交/直流电流测量

  • 使用数字万用表检测直流电流时,将黑表笔插入“COM”插孔,红表笔插入“mA”插座中,或插入“10A”表笔插孔。将数字式万用表串联接入待测电路中。若检测的电流为直流电流时,应注意红黑表笔与待测电流的正负极连接方式,而检测交流电流则不需要考虑该问题。

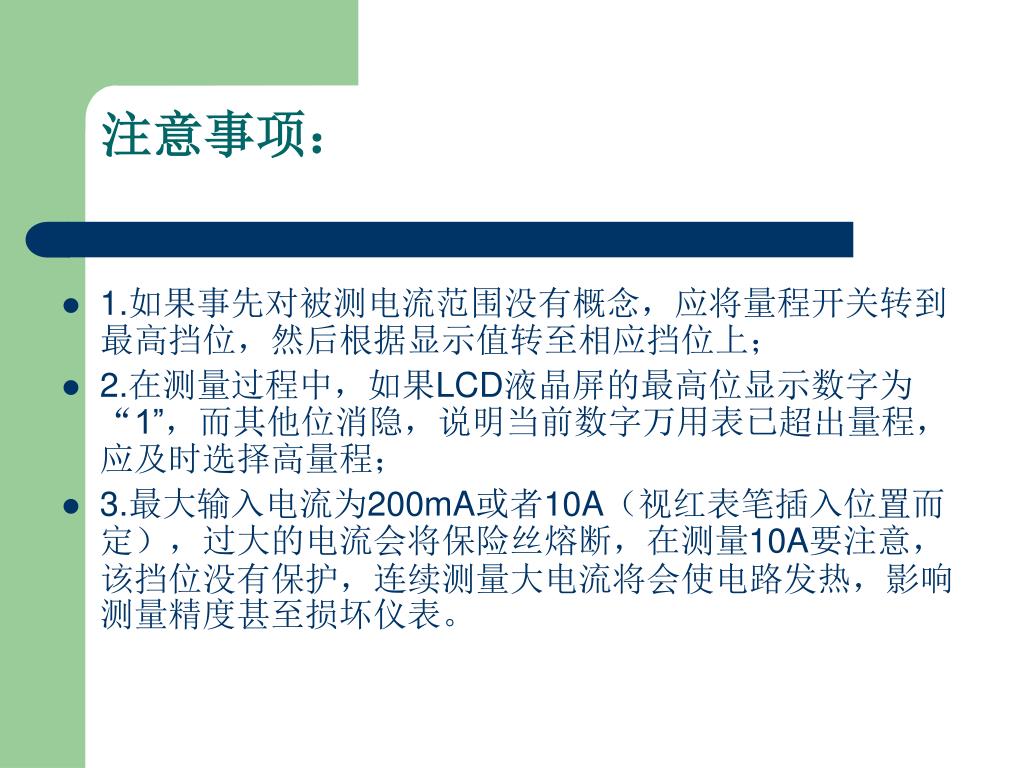

注意事项:

  • 1.如果事先对被测电流范围没有概念,应将量程开关转到最高挡位,然后根据显示值转至相应挡位上;

  • 2.在测量过程中,如果LCD液晶屏的最高位显示数字为“1”,而其他位消隐,说明当前数字万用表已超出量程,应及时选择高量程;

  • 3.最大输入电流为200mA或者10A(视红表笔插入位置而定),过大的电流会将保险丝熔断,在测量10A要注意,该挡位没有保护,连续测量大电流将会使电路发热,影响测量精度甚至损坏仪表。


2)交/直流电压测量

  • 将黑表笔插入COM插孔,红表笔插入V/Ω插孔;必须保证万用表并联接入待测电路中,并且检测直流电压时,应注意红黑表笔与待测电路正负极的连接方式,检测交流电压时,则不需要考虑万用表表笔连接的正负极问题。

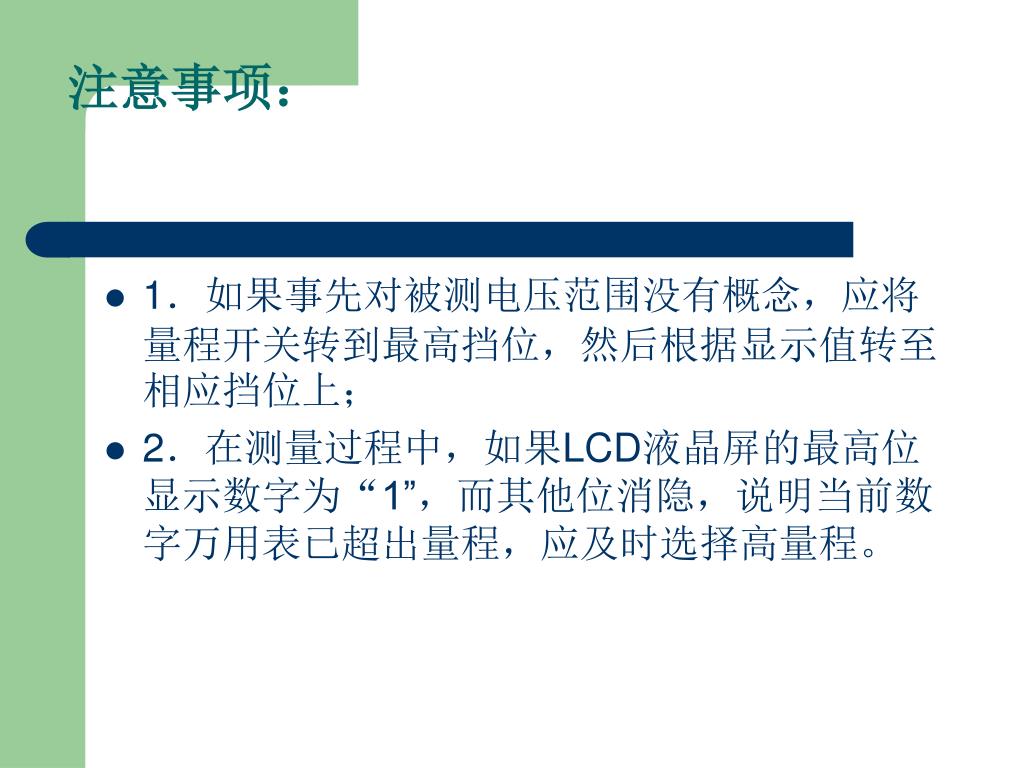

注意事项:

  • 1.如果事先对被测电压范围没有概念,应将量程开关转到最高挡位,然后根据显示值转至相应挡位上;

  • 2.在测量过程中,如果LCD液晶屏的最高位显示数字为“1”,而其他位消隐,说明当前数字万用表已超出量程,应及时选择高量程。

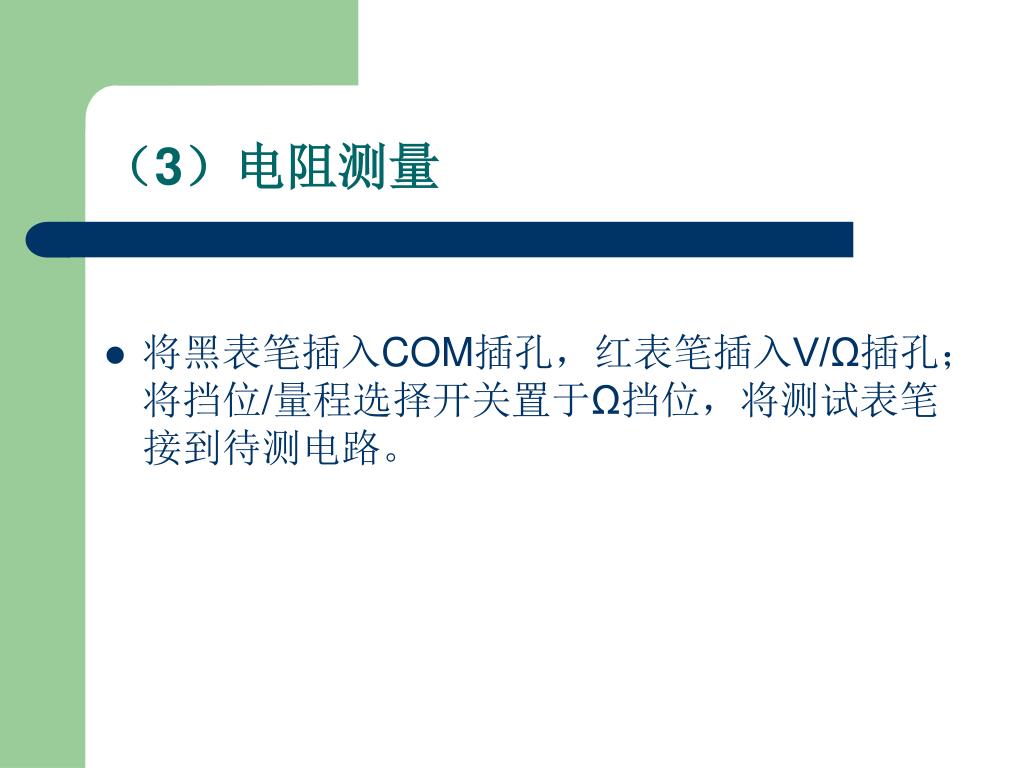

3)电阻测量

  • 将黑表笔插入COM插孔,红表笔插入V/Ω插孔;将挡位/量程选择开关置于Ω挡位,将测试表笔接到待测电路。

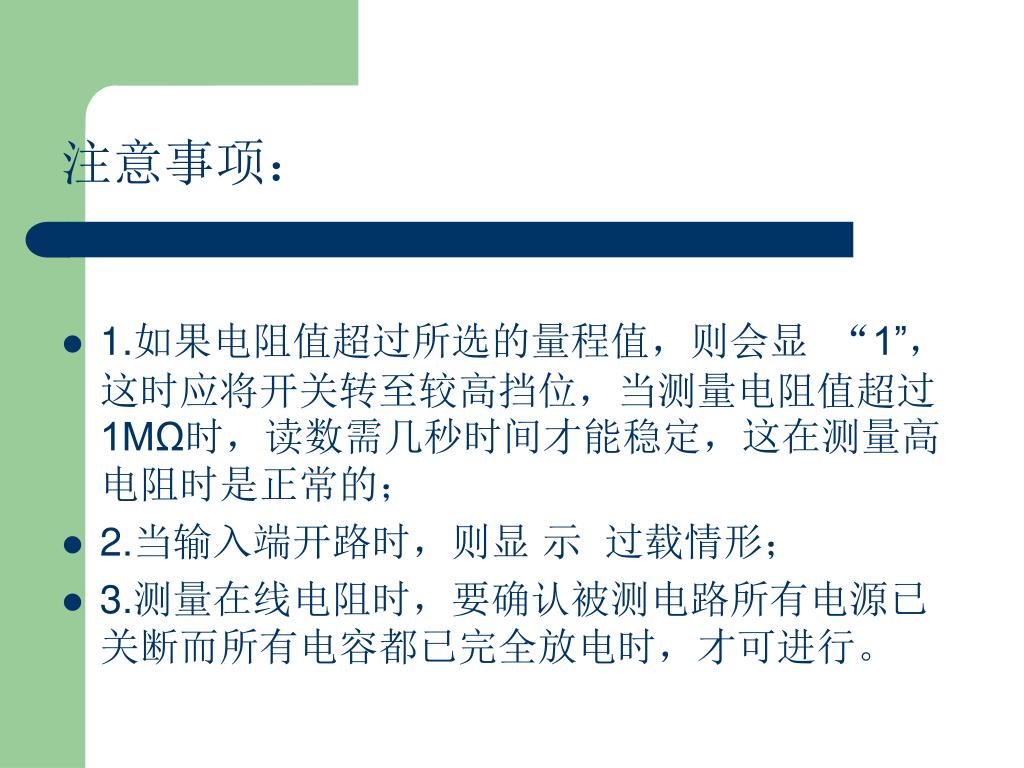

注意事项:

  • 1.如果电阻值超过所选的量程值,则会显 “1”,这时应将开关转至较高挡位,当测量电阻值超过1MΩ时,读数需几秒时间才能稳定,这在测量高电阻时是正常的;

  • 2.当输入端开路时,则显 示 过载情形;

  • 3.测量在线电阻时,要确认被测电路所有电源已关断而所有电容都已完全放电时,才可进行。

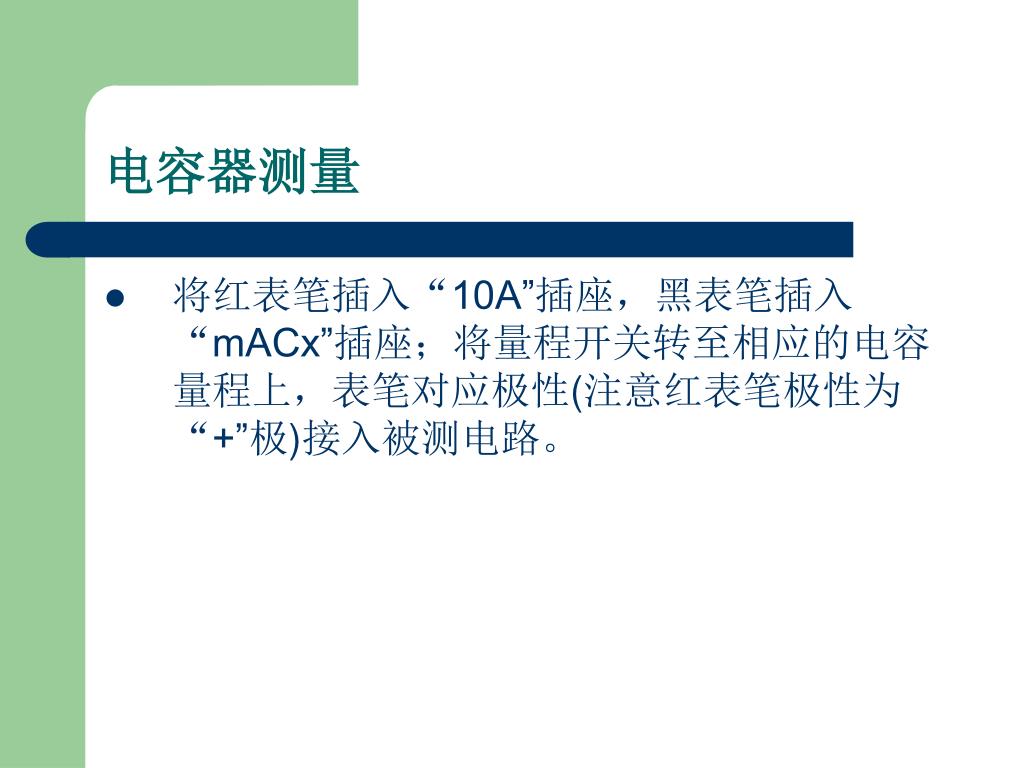

电容器测量

  • 将红表笔插入“10A”插座,黑表笔插入“mACx”插座;将量程开关转至相应的电容量程上,表笔对应极性(注意红表笔极性为“+”极)接入被测电路。

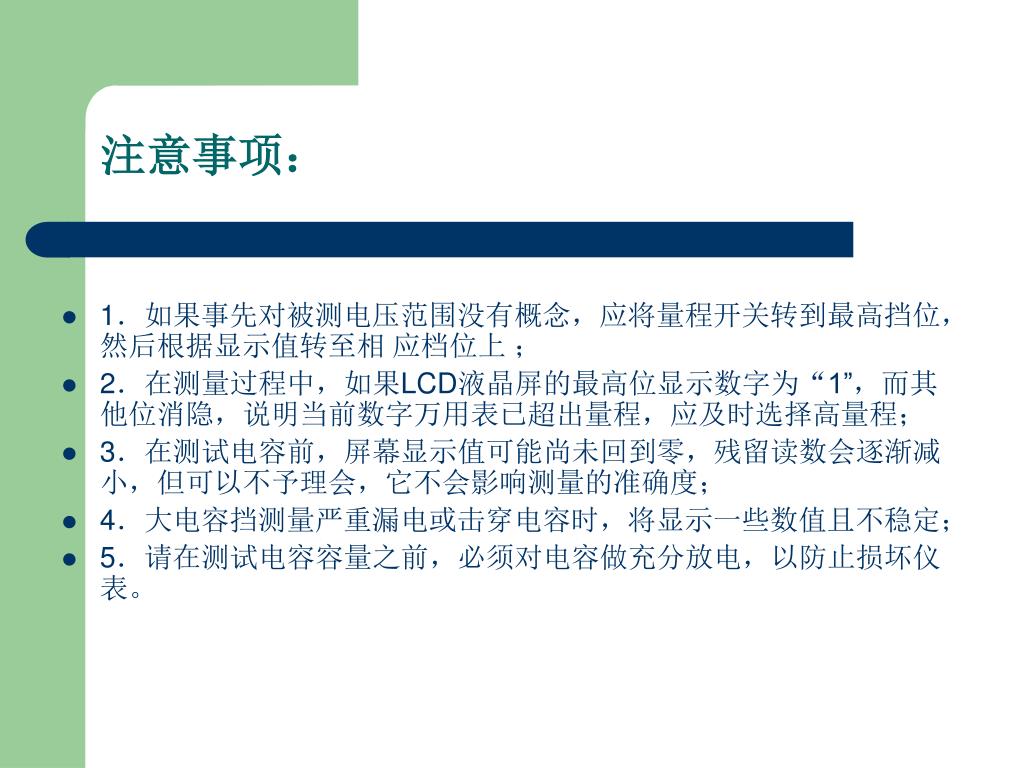

注意事项:

  • 1.如果事先对被测电压范围没有概念,应将量程开关转到最高挡位,然后根据显示值转至相 应档位上 ;

  • 2.在测量过程中,如果LCD液晶屏的最高位显示数字为“1”,而其他位消隐,说明当前数字万用表已超出量程,应及时选择高量程;

  • 3.在测试电容前,屏幕显示值可能尚未回到零,残留读数会逐渐减小,但可以不予理会,它不会影响测量的准确度;

  • 4.大电容挡测量严重漏电或击穿电容时,将显示一些数值且不稳定;

  • 5.请在测试电容容量之前,必须对电容做充分放电,以防止损坏仪表。

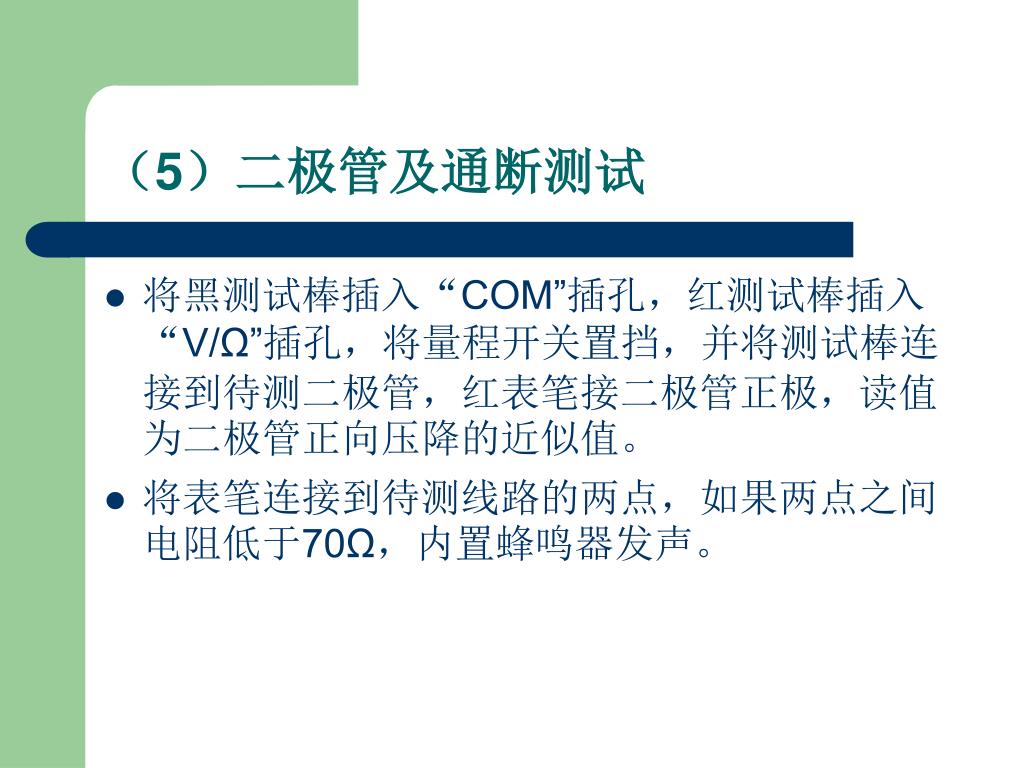

5)二极管及通断测试

  • 将黑测试棒插入“COM”插孔,红测试棒插入“V/Ω”插孔,将量程开关置挡,并将测试棒连接到待测二极管,红表笔接二极管正极,读值为二极管正向压降的近似值。

  • 将表笔连接到待测线路的两点,如果两点之间电阻低于70Ω,内置蜂鸣器发声。
