  1. PRESENTACIÓN SOFTWARE MAPADOC MAPA, CARACTERIZACIÓN DE PROCESOS Y CONTROL DOCUMENTAL Presentación Caracterización versión 1 Derechos Reservados 2011 www.mejoramiso.com

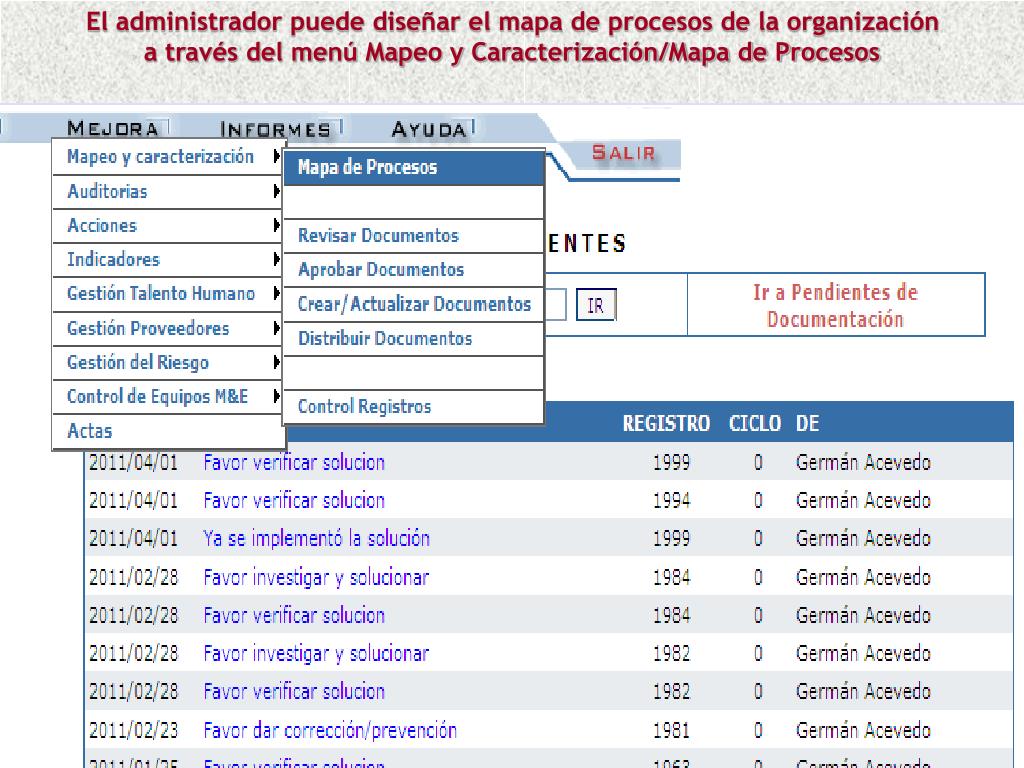

  2. El administrador puede diseñar el mapa de procesos de la organización a través del menú Mapeo y Caracterización/Mapa de Procesos

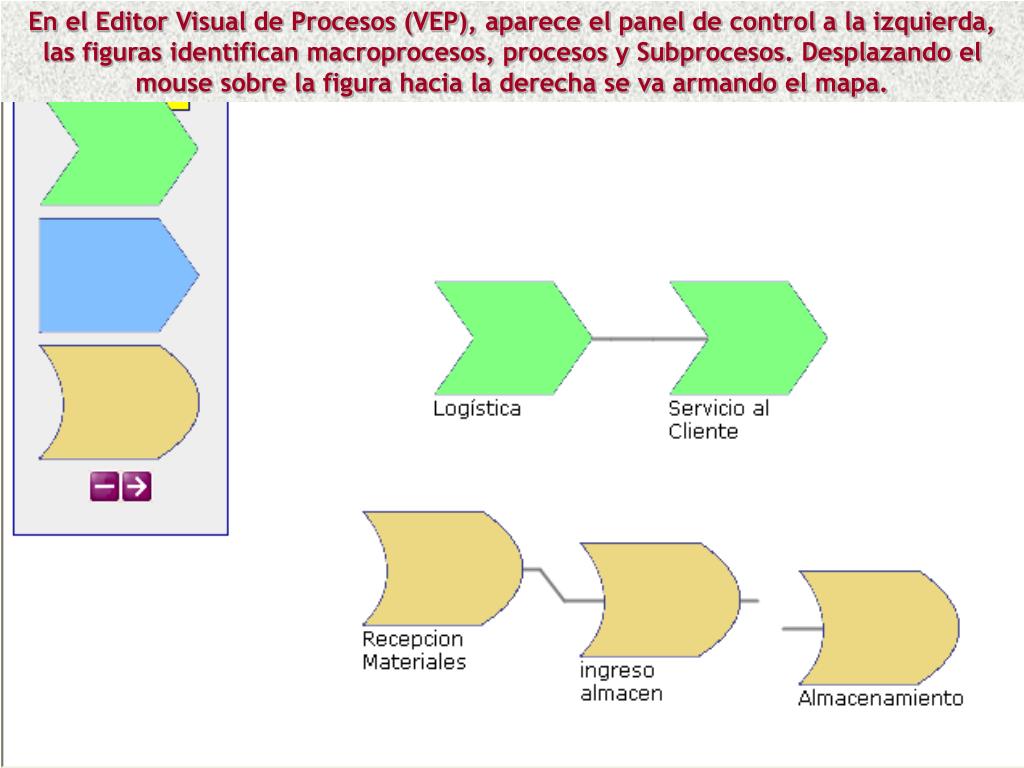

  3. En el Editor Visual de Procesos (VEP), aparece el panel de control a la izquierda, las figuras identifican macroprocesos, procesos y Subprocesos. Desplazando el mouse sobre la figura hacia la derecha se va armando el mapa.

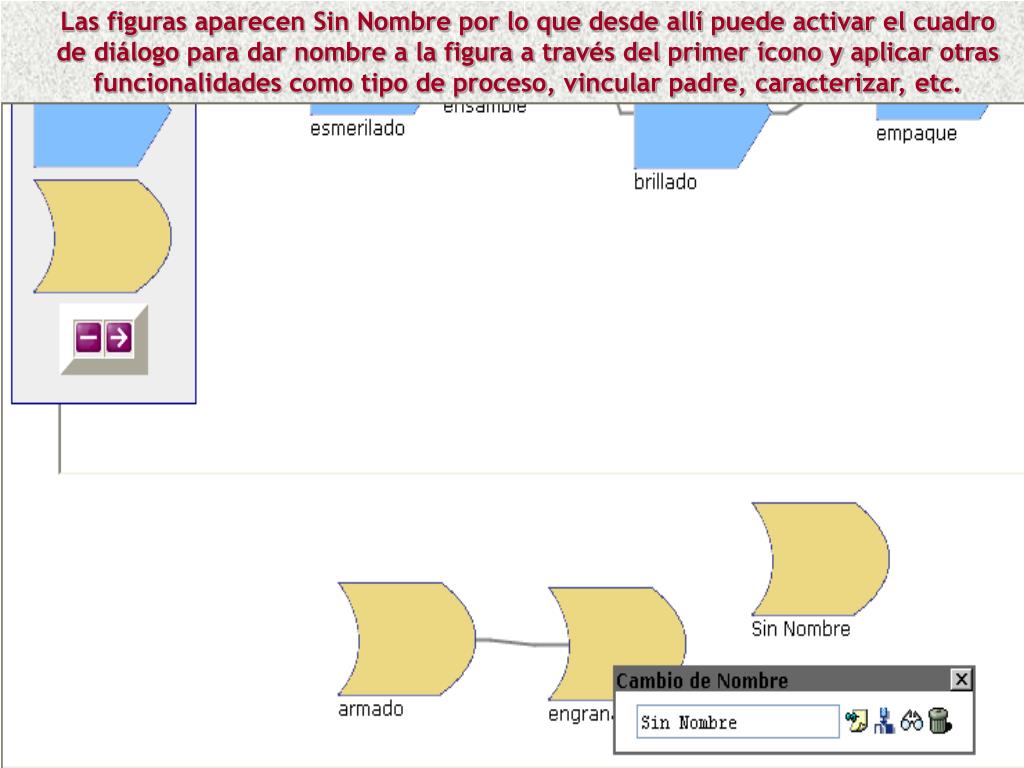

  4. Las figuras aparecen Sin Nombre por lo que desde allí puede activar el cuadro de diálogo para dar nombre a la figura a través del primer ícono y aplicar otras funcionalidades como tipo de proceso, vincular padre, caracterizar, etc.

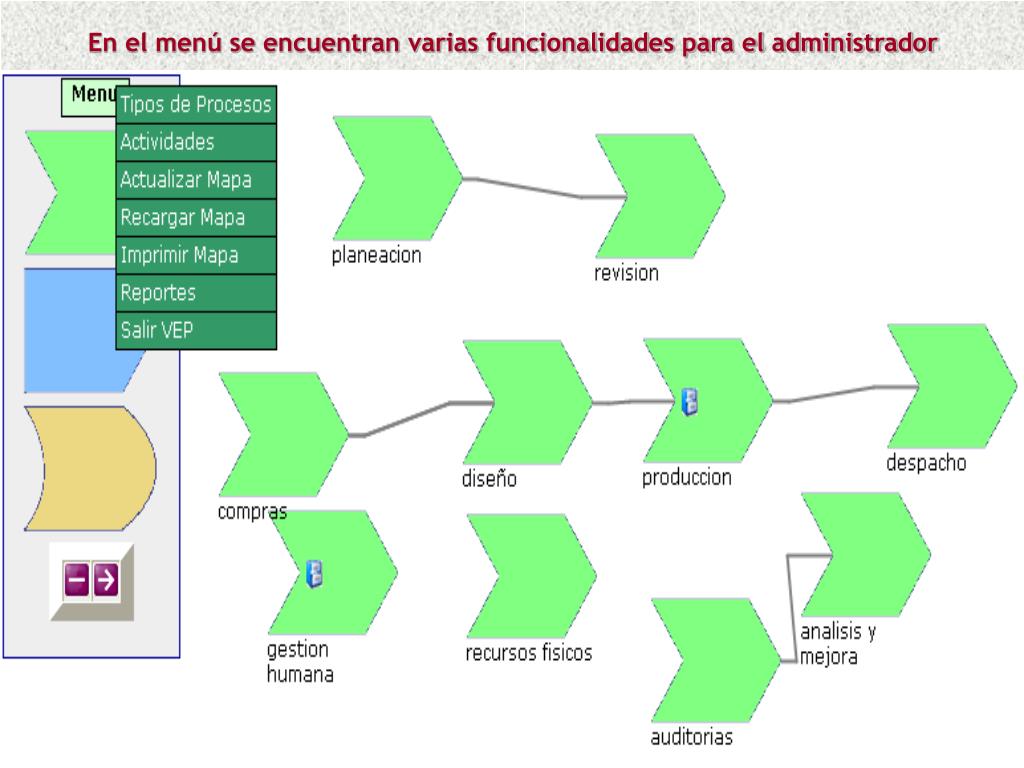

  5. En el menú se encuentran varias funcionalidades para el administrador

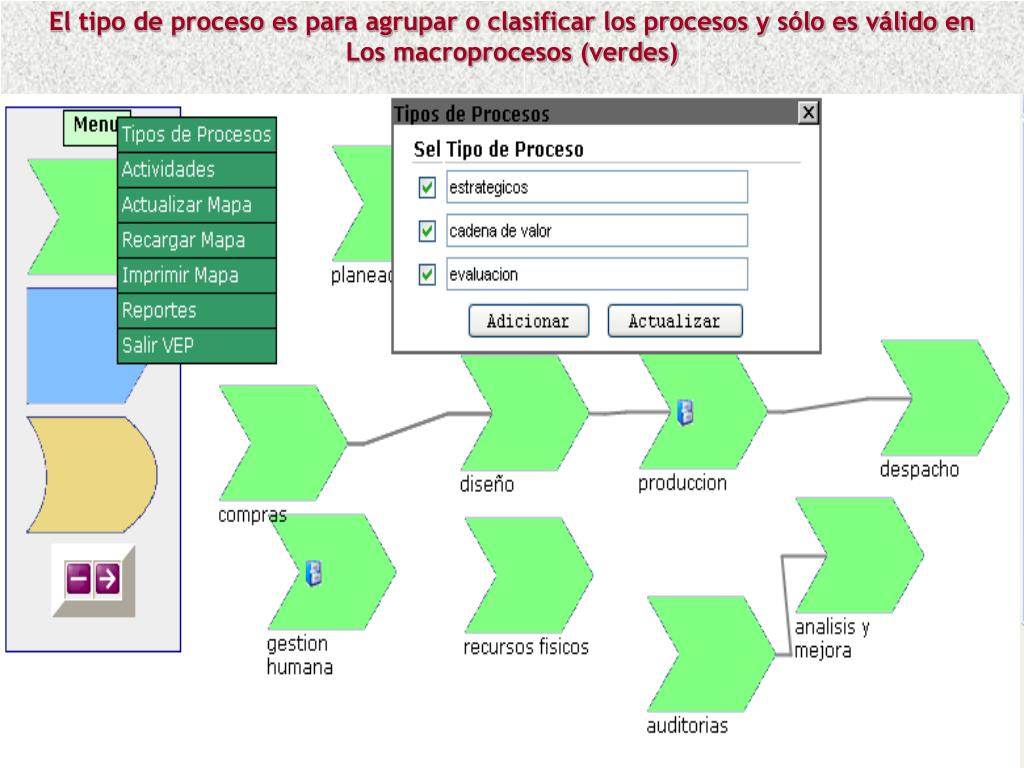

  6. El tipo de proceso es para agrupar o clasificar los procesos y sólo es válido en Los macroprocesos (verdes)

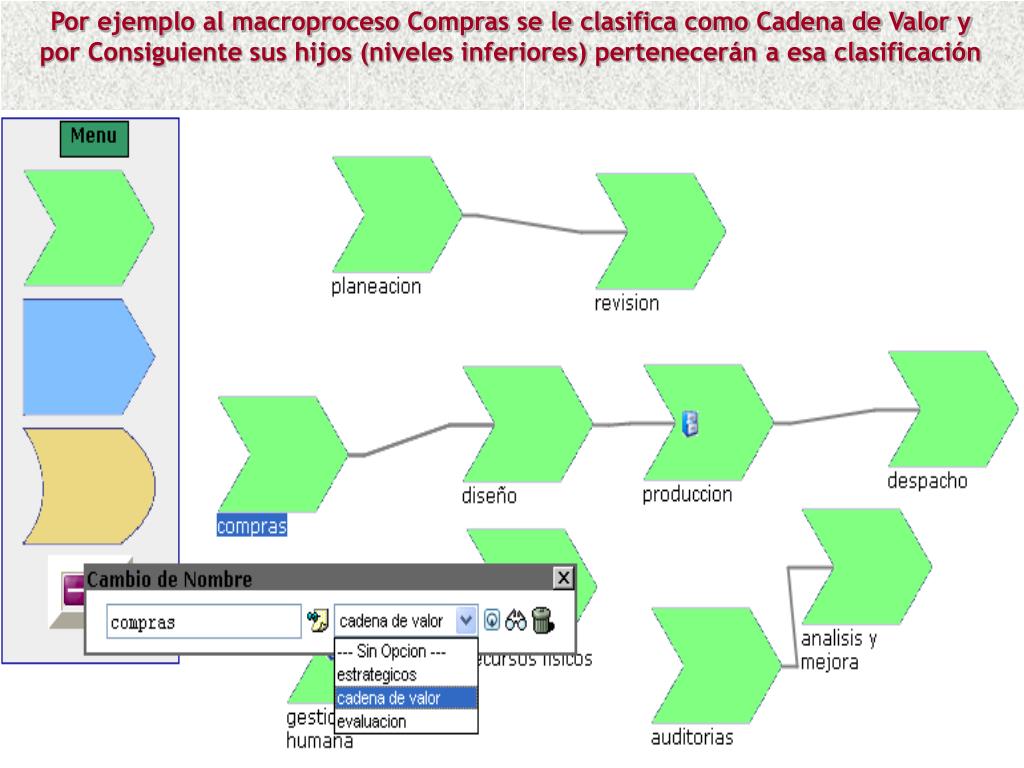

  7. Por ejemplo al macroproceso Compras se le clasifica como Cadena de Valor y por Consiguiente sus hijos (niveles inferiores) pertenecerán a esa clasificación

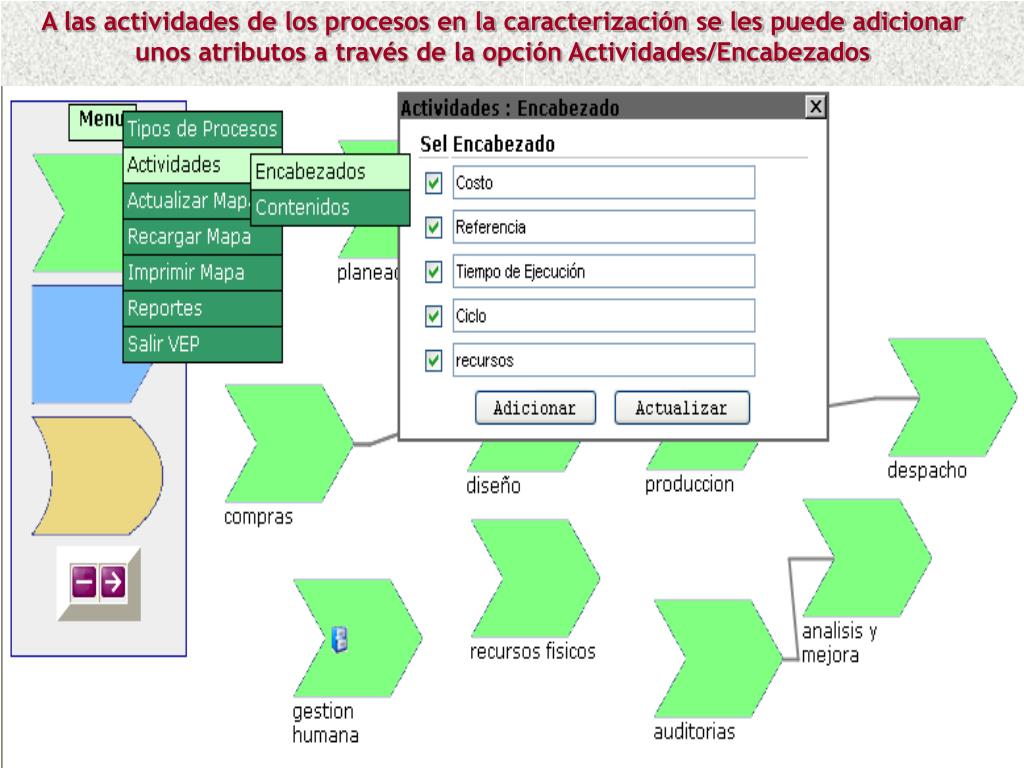

  8. A las actividades de los procesos en la caracterización se les puede adicionar unos atributos a través de la opción Actividades/Encabezados

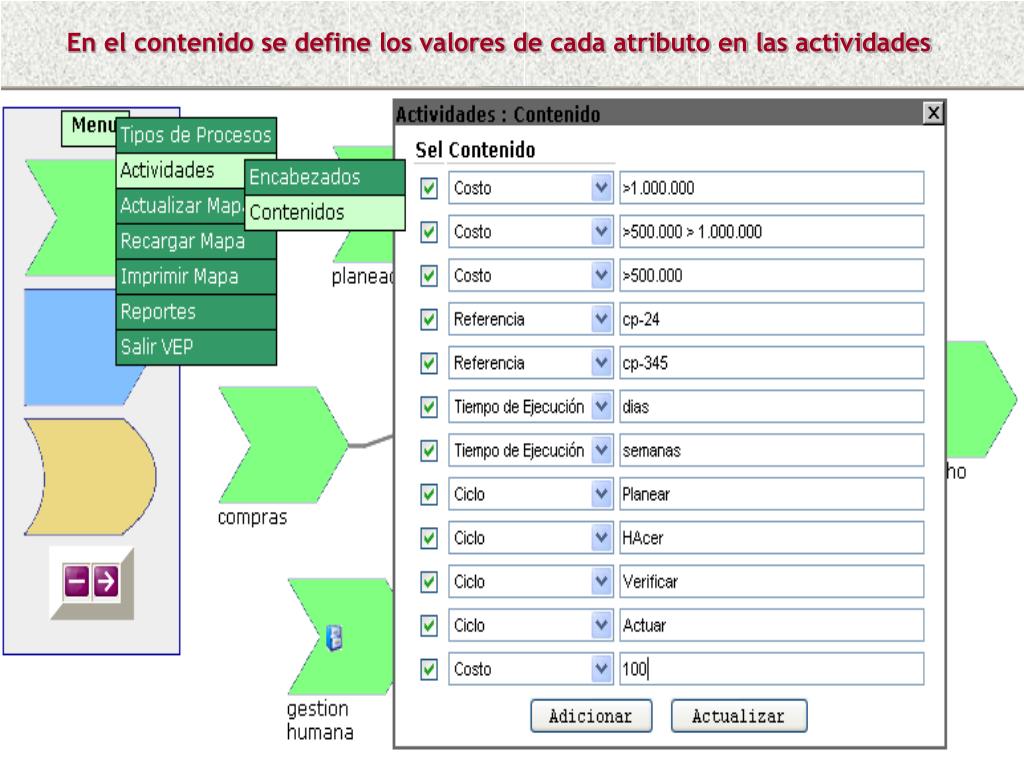

  9. En el contenido se define los valores de cada atributo en las actividades

  10. Se puede imprimir el mapa tipo texto o gráfico tal cual se ve en pantalla

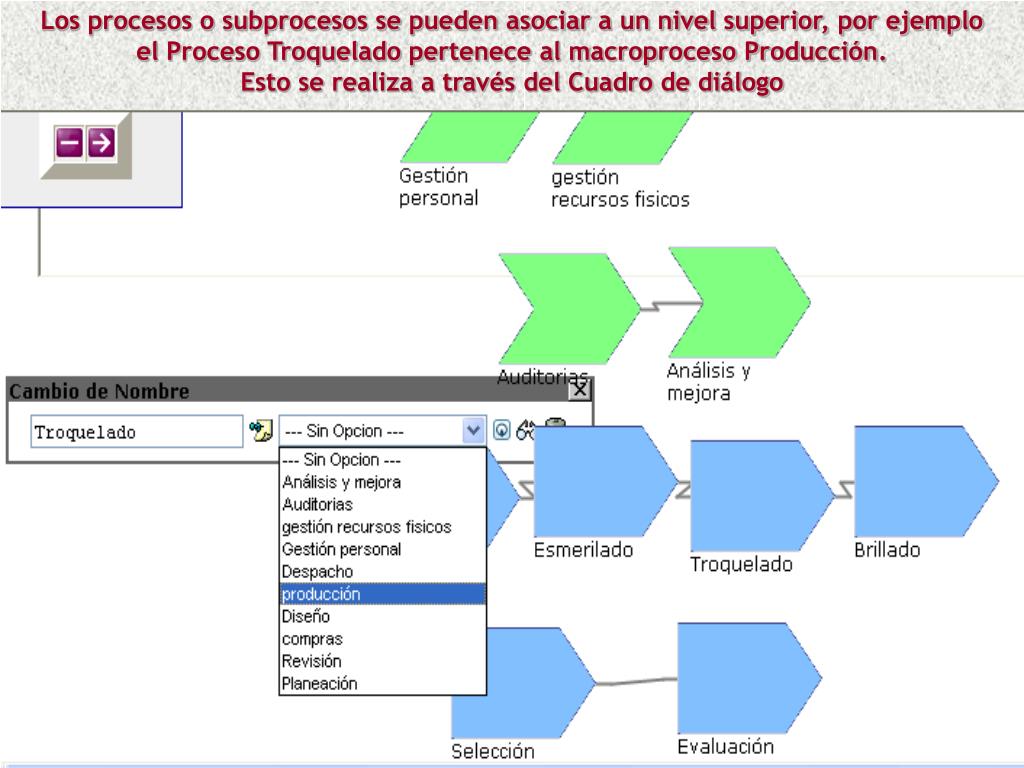

  11. Los procesos o subprocesos se pueden asociar a un nivel superior, por ejemplo el Proceso Troquelado pertenece al macroproceso Producción. Esto se realiza a través del Cuadro de diálogo

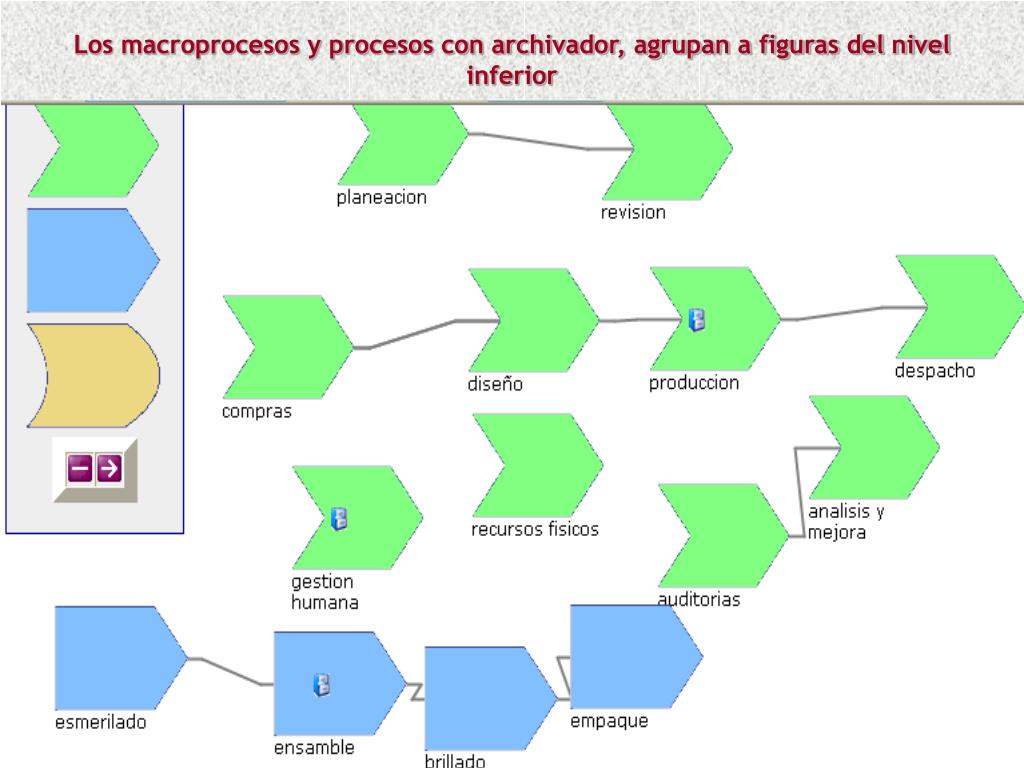

  12. Los macroprocesos y procesos con archivador, agrupan a figuras del nivel inferior

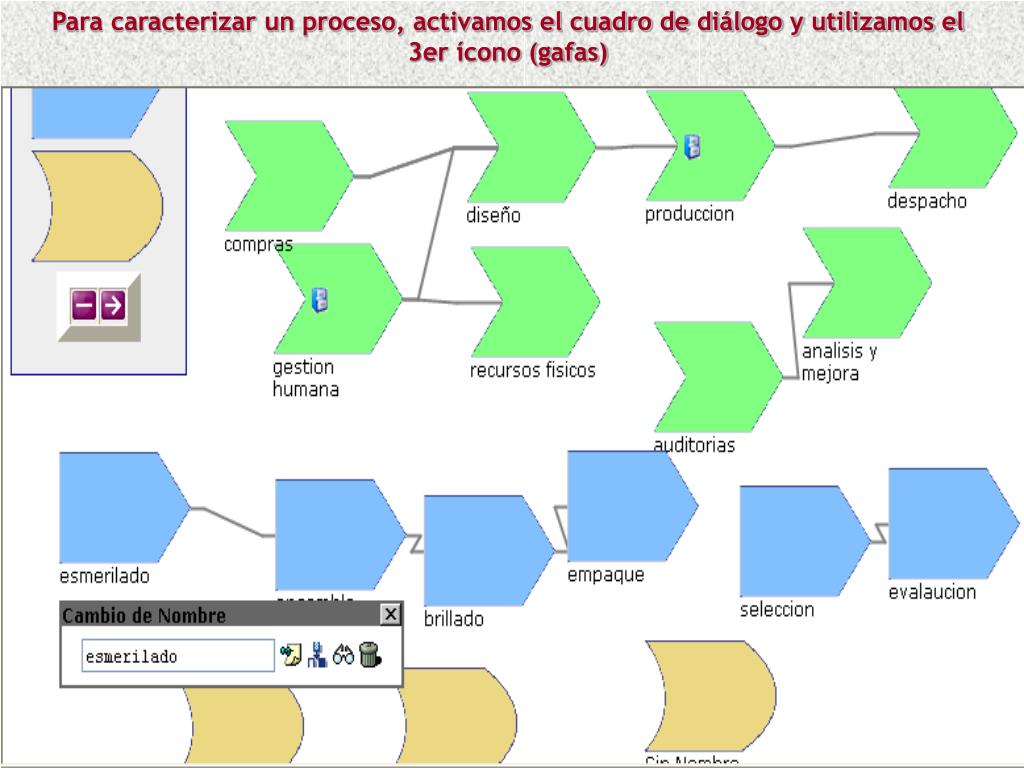

  13. Para caracterizar un proceso, activamos el cuadro de diálogo y utilizamos el 3er ícono (gafas)

  14. Obtenemos a través del Addor en forma de cuadros la información con la caracterización del proceso

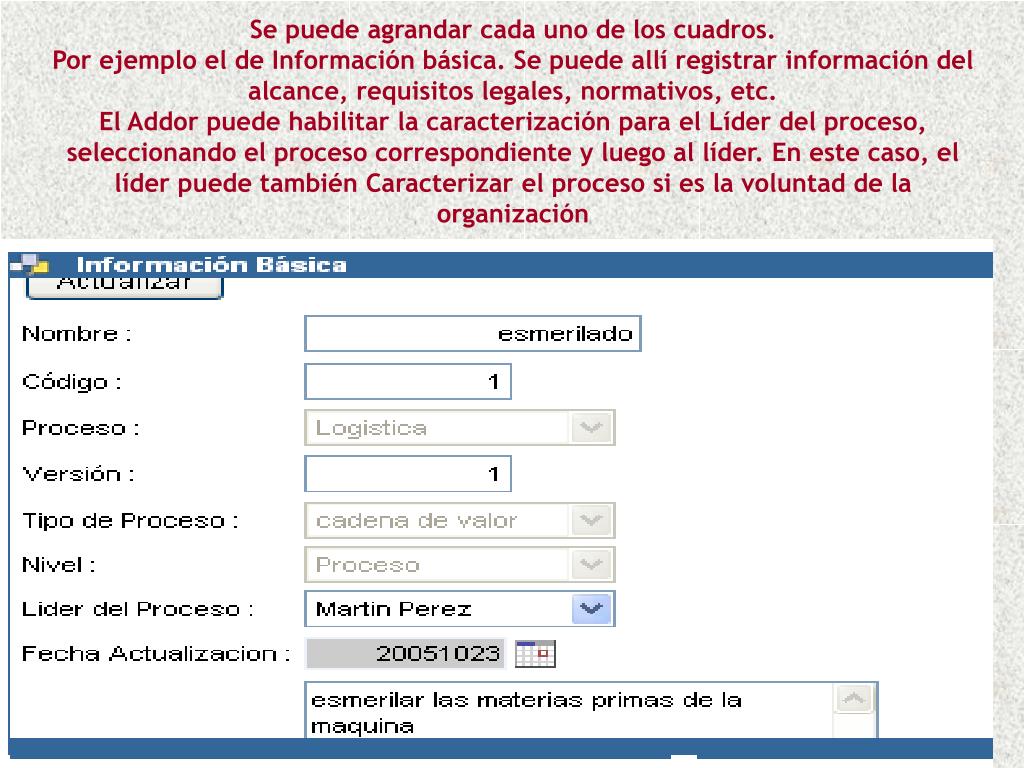

  15. Se puede agrandar cada uno de los cuadros. Por ejemplo el de Información básica. Se puede allí registrar información del alcance, requisitos legales, normativos, etc. El Addor puede habilitar la caracterización para el Líder del proceso, seleccionando el proceso correspondiente y luego al líder. En este caso, el líder puede también Caracterizar el proceso si es la voluntad de la organización

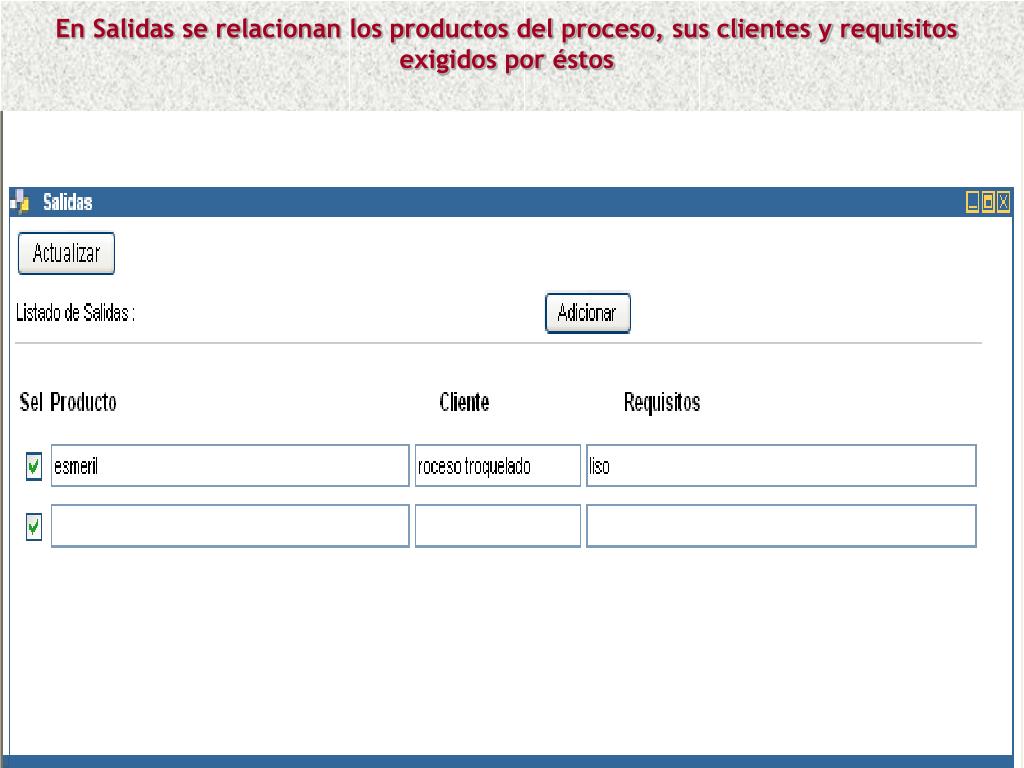

  16. En Salidas se relacionan los productos del proceso, sus clientes y requisitos exigidos por éstos

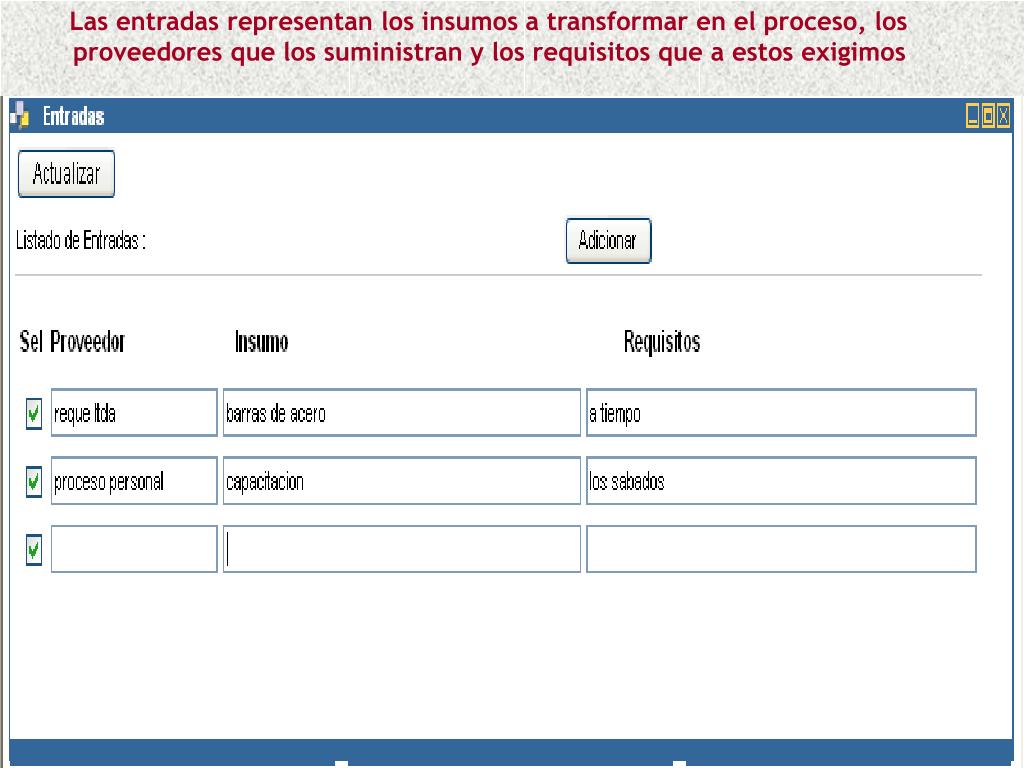

  17. Las entradas representan los insumos a transformar en el proceso, los proveedores que los suministran y los requisitos que a estos exigimos

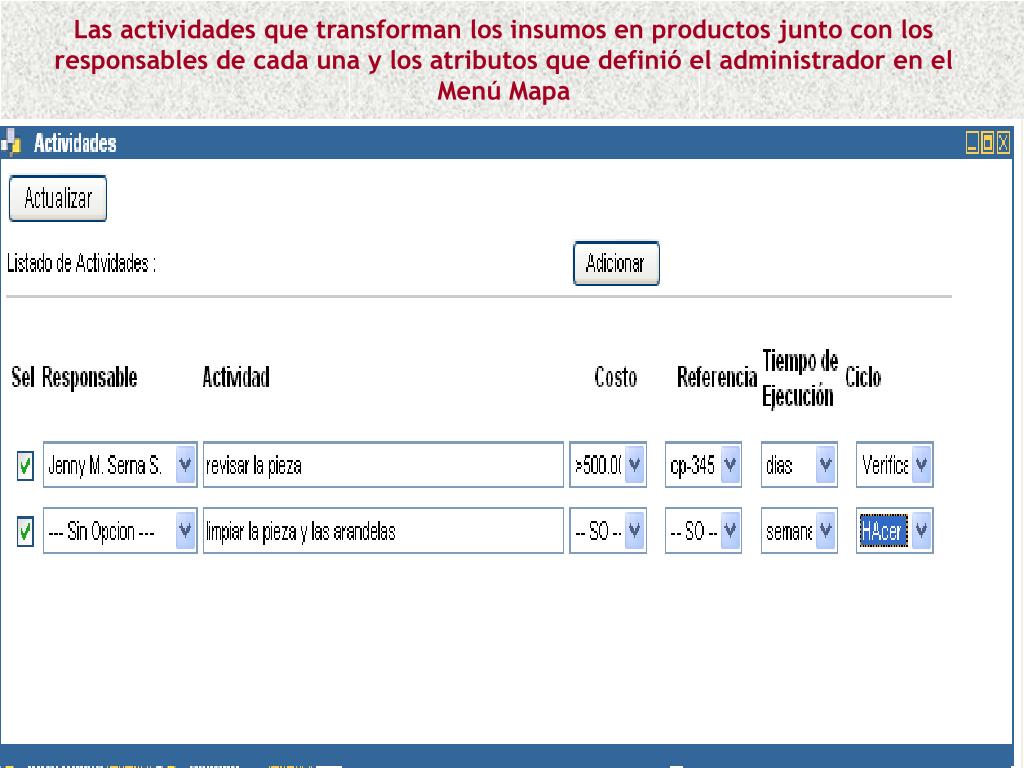

  18. Las actividades que transforman los insumos en productos junto con los responsables de cada una y los atributos que definió el administrador en el Menú Mapa

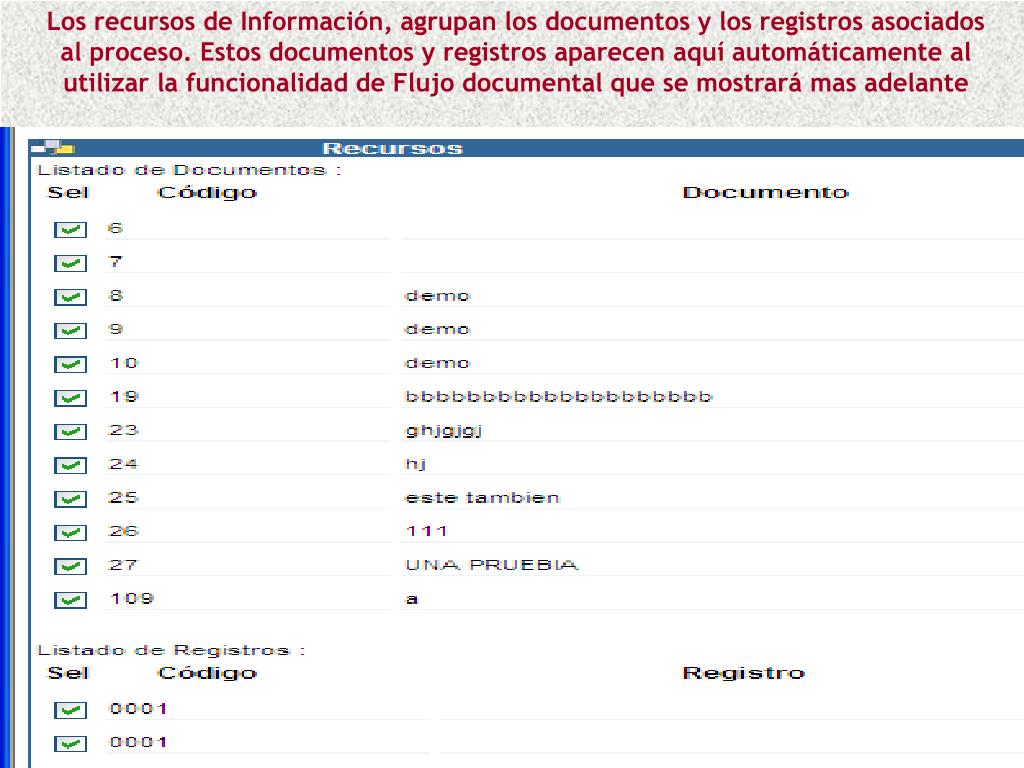

  19. Los recursos de Información, agrupan los documentos y los registros asociados al proceso. Estos documentos y registros aparecen aquí automáticamente al utilizar la funcionalidad de Flujo documental que se mostrará mas adelante

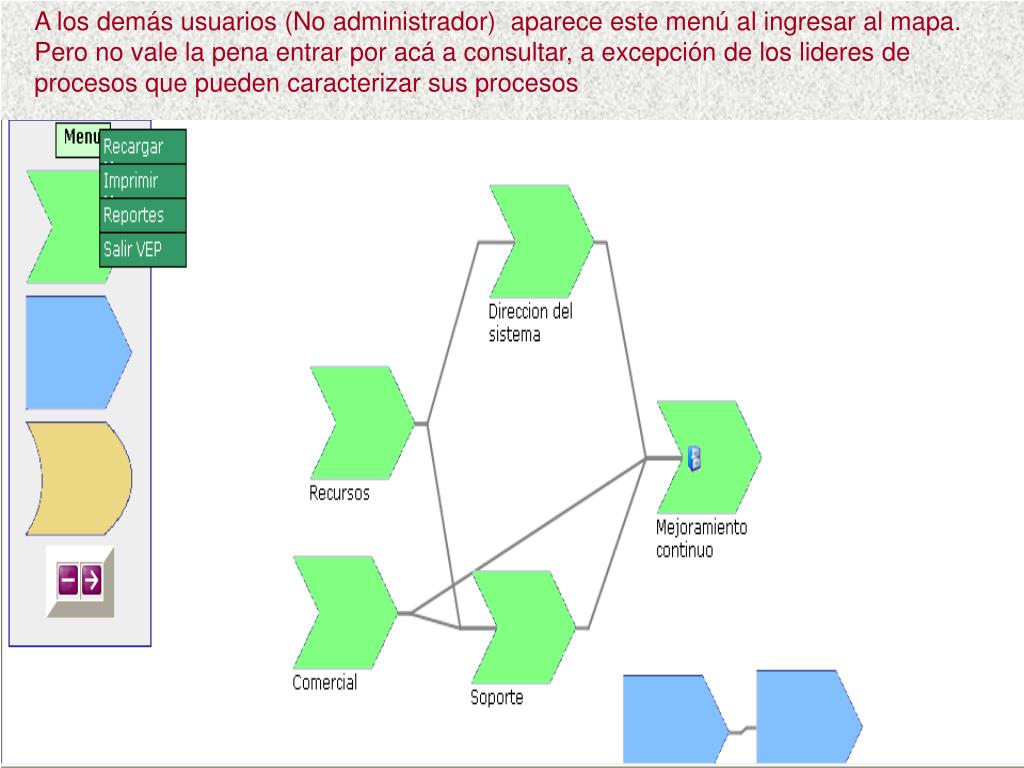

  20. A los demás usuarios (No administrador) aparece este menú al ingresar al mapa. Pero no vale la pena entrar por acá a consultar, a excepción de los lideres de procesos que pueden caracterizar sus procesos

  21. Flujo para el Control Documental: (funcionalidad complementaria al Mapa de procesos y Caracterización)Los usuarios con la responsabilidad de “Administra Flujo Documental” son prácticamente intermediarios para crear, actualizar, ordenar la revisión y aprobación, además de Distribuir documentos.En la opción Crear/Actualizar documentos…….

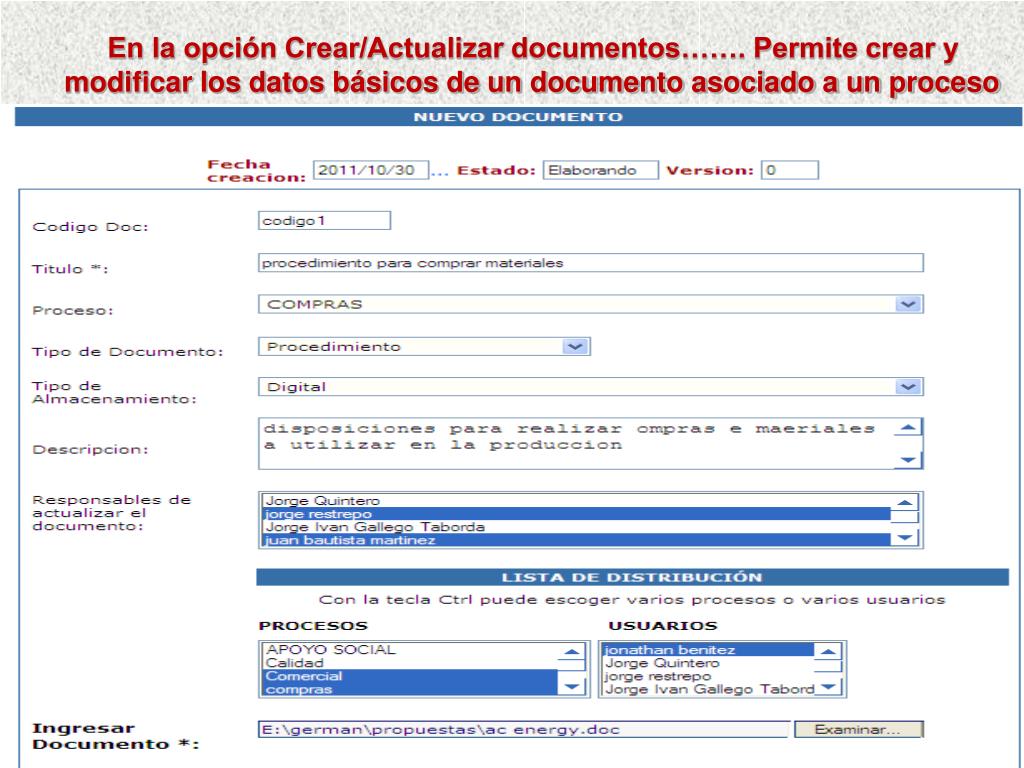

  22. En la opción Crear/Actualizar documentos……. Permite crear y modificar los datos básicos de un documento asociado a un proceso

  23. En la opción Revisar Documentos se ordena la revisión del documento escogiendo la-s persona-s con responsabilidad de Revisar . La lupa es para consultar el documento

  24. En la opción Aprobar Documentos se ordena la aprobación del documento escogiendo la-s persona-s con responsabilidad de Aprobar. La lupa es para consultar el documento El responsable del Flujo puede modificar el documento y adjuntarlo a la notificación para el Aprobador

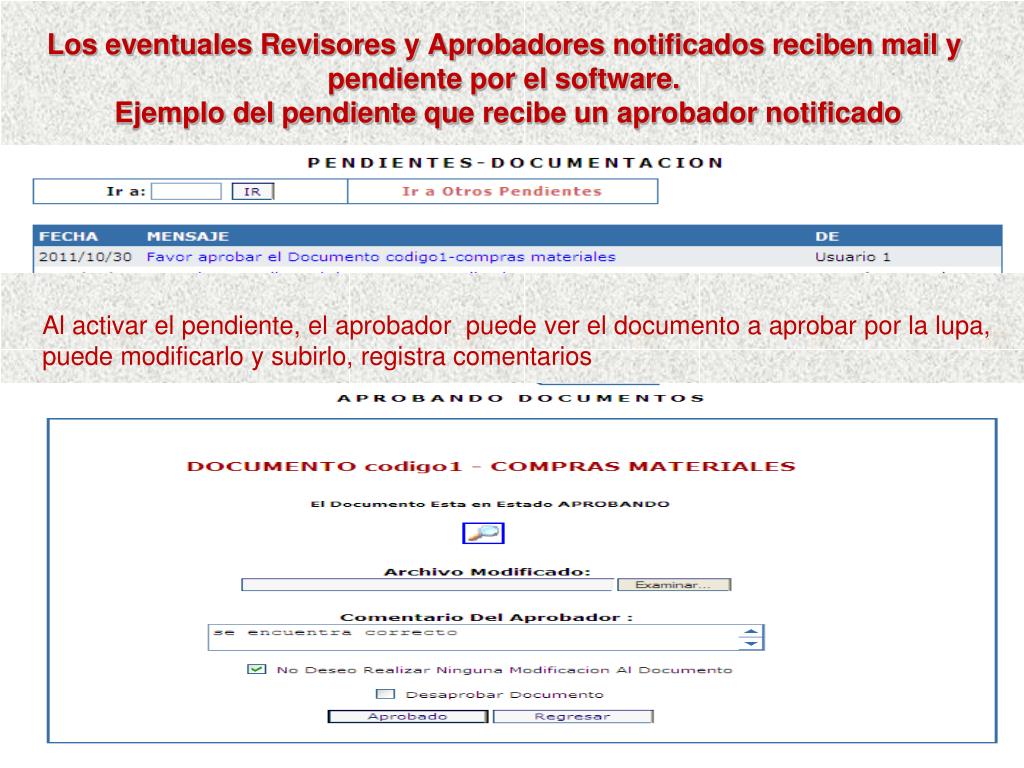

  25. Los eventuales Revisores y Aprobadores notificados reciben mail y pendiente por el software. Ejemplo del pendiente que recibe un aprobador notificado Al activar el pendiente, el aprobador puede ver el documento a aprobar por la lupa, puede modificarlo y subirlo, registra comentarios

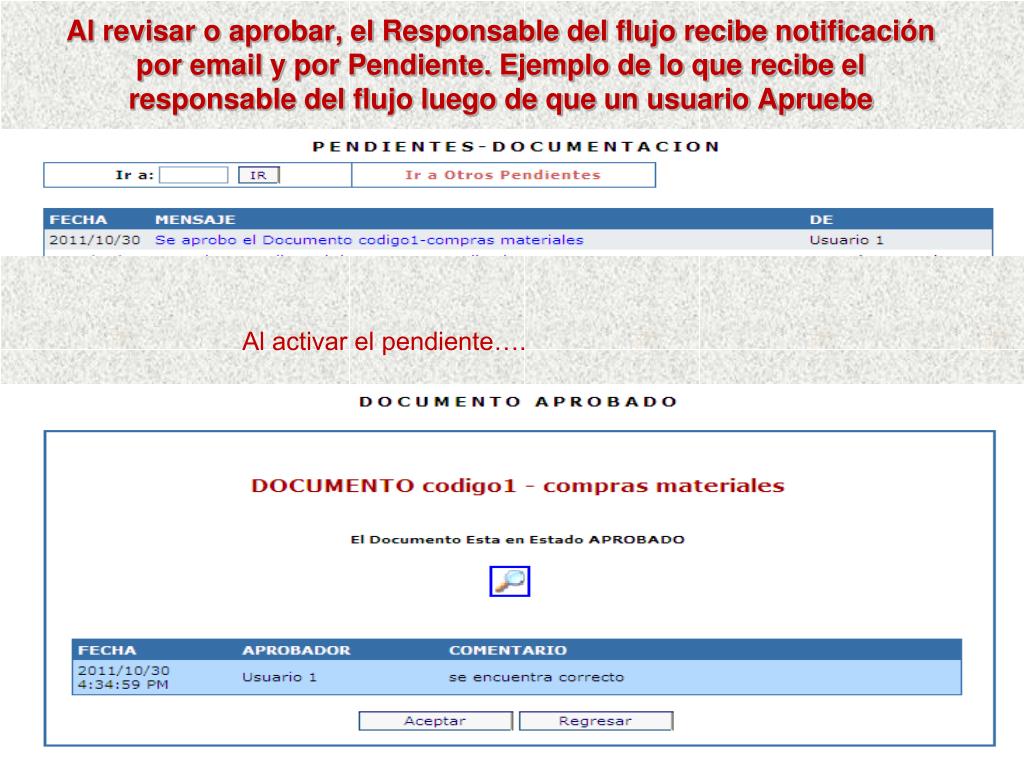

  26. Al revisar o aprobar, el Responsable del flujo recibe notificación por email y por Pendiente. Ejemplo de lo que recibe el responsable del flujo luego de que un usuario Apruebe Al activar el pendiente….

  27. Por opción Crear/Actualizar, si el documento esta en estados: Elaborando/Revisado/ Aprobado, se utiliza la opción señalada al final de esta pantalla para colocar en Vigente el documento y ponerlo a disposición por las lupas de los informes

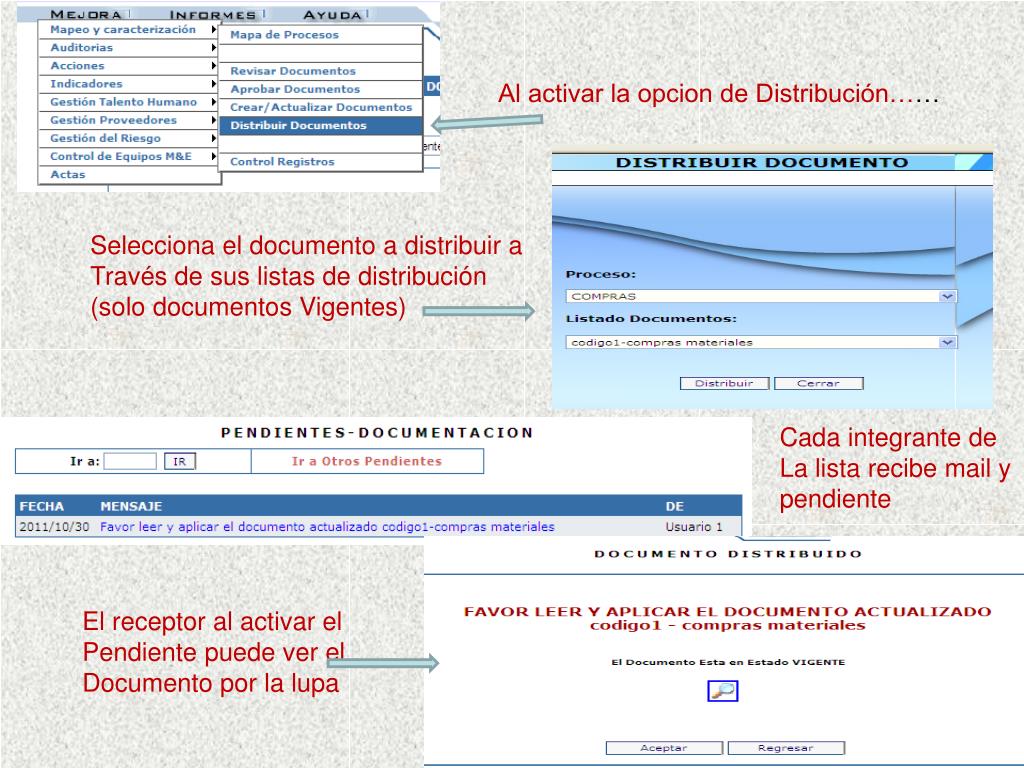

  28. Al activar la opcion de Distribución…… Selecciona el documento a distribuir a Través de sus listas de distribución (solo documentos Vigentes) Cada integrante de La lista recibe mail y pendiente El receptor al activar el Pendiente puede ver el Documento por la lupa

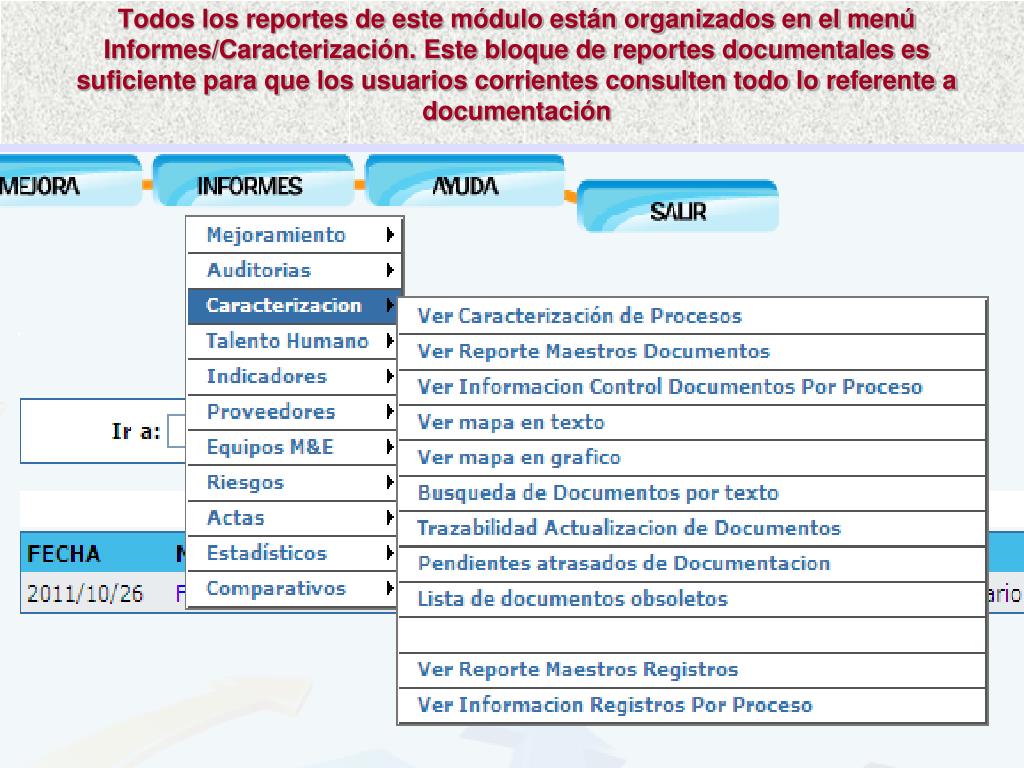

  29. Todos los reportes de este módulo están organizados en el menú Informes/Caracterización. Este bloque de reportes documentales es suficiente para que los usuarios corrientes consulten todo lo referente a documentación

  30. Tal vez el reporte mas utilizado es el de Ver la Caracterización, ya que allí se consulta el proceso y sus características, promoviendo el enfoque de procesos

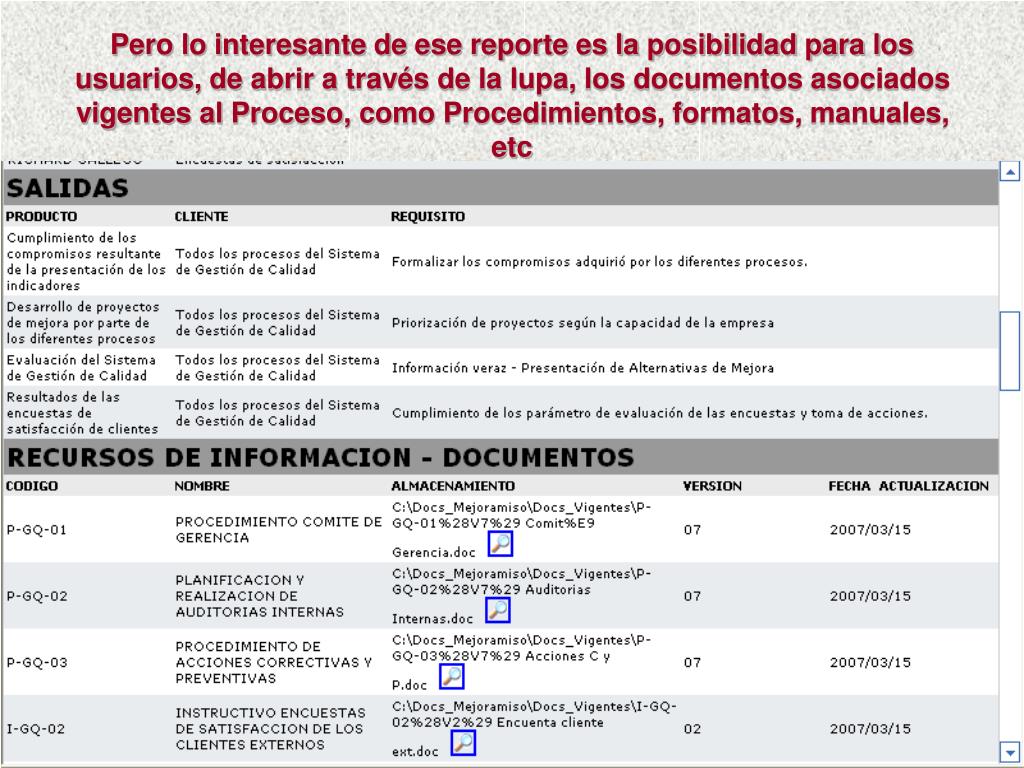

  31. Pero lo interesante de ese reporte es la posibilidad para los usuarios, de abrir a través de la lupa, los documentos asociados vigentes al Proceso, como Procedimientos, formatos, manuales, etc

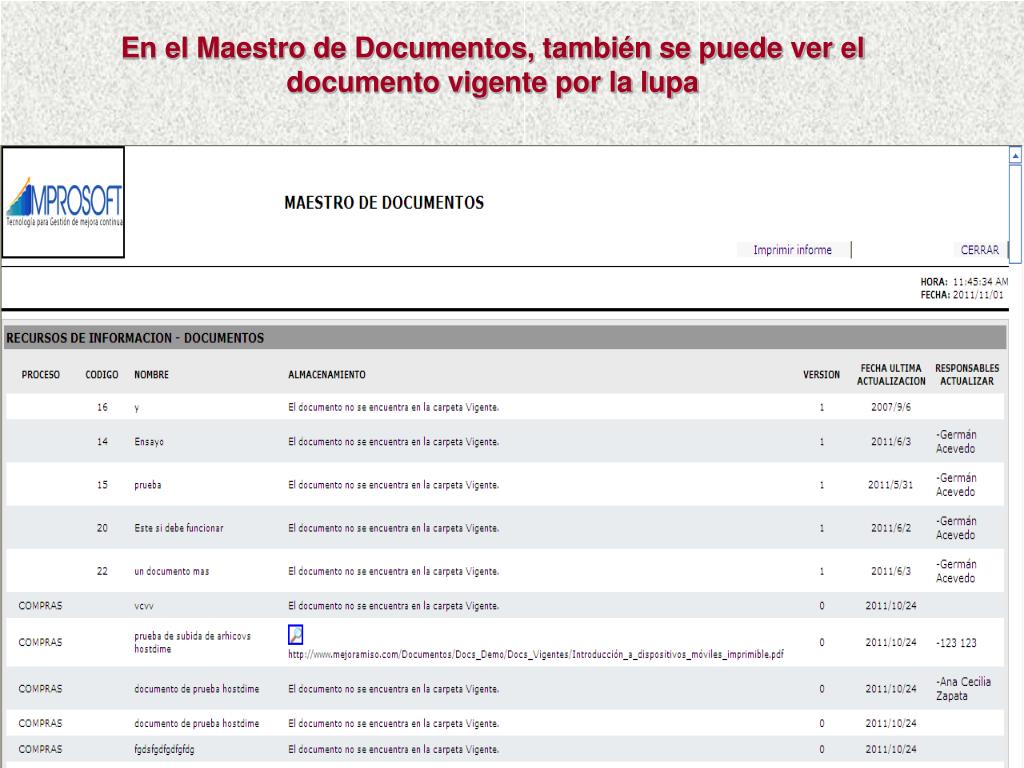

  32. En el Maestro de Documentos, también se puede ver el documento vigente por la lupa

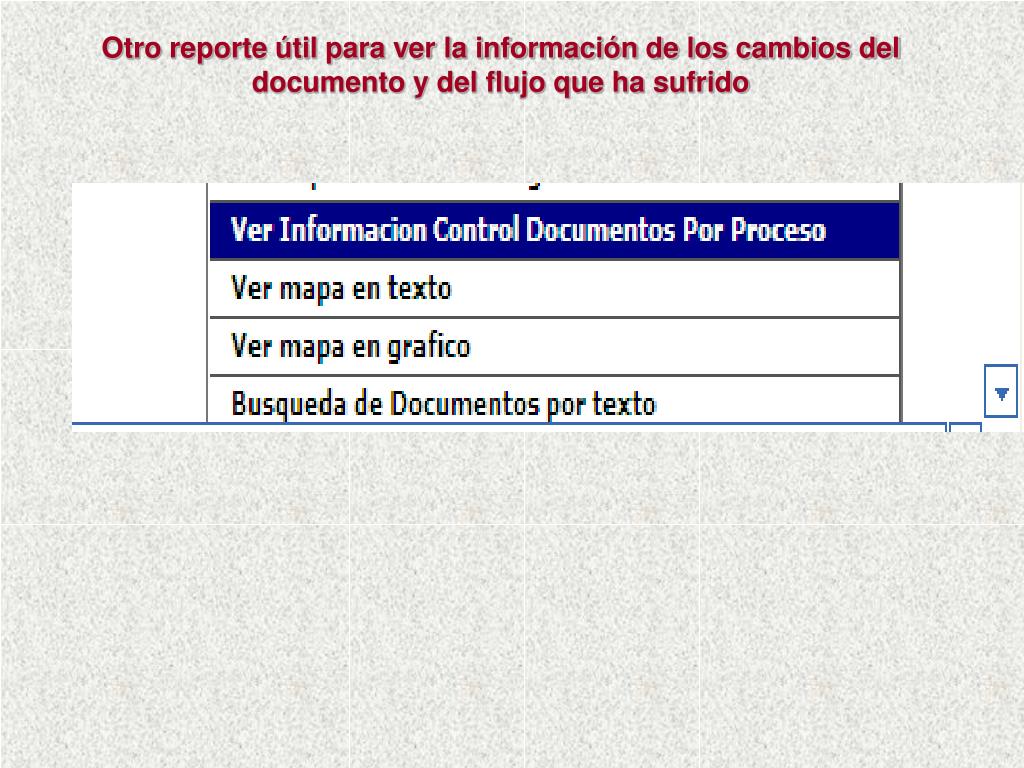

  33. Otro reporte útil para ver la información de los cambios del documento y del flujo que ha sufrido

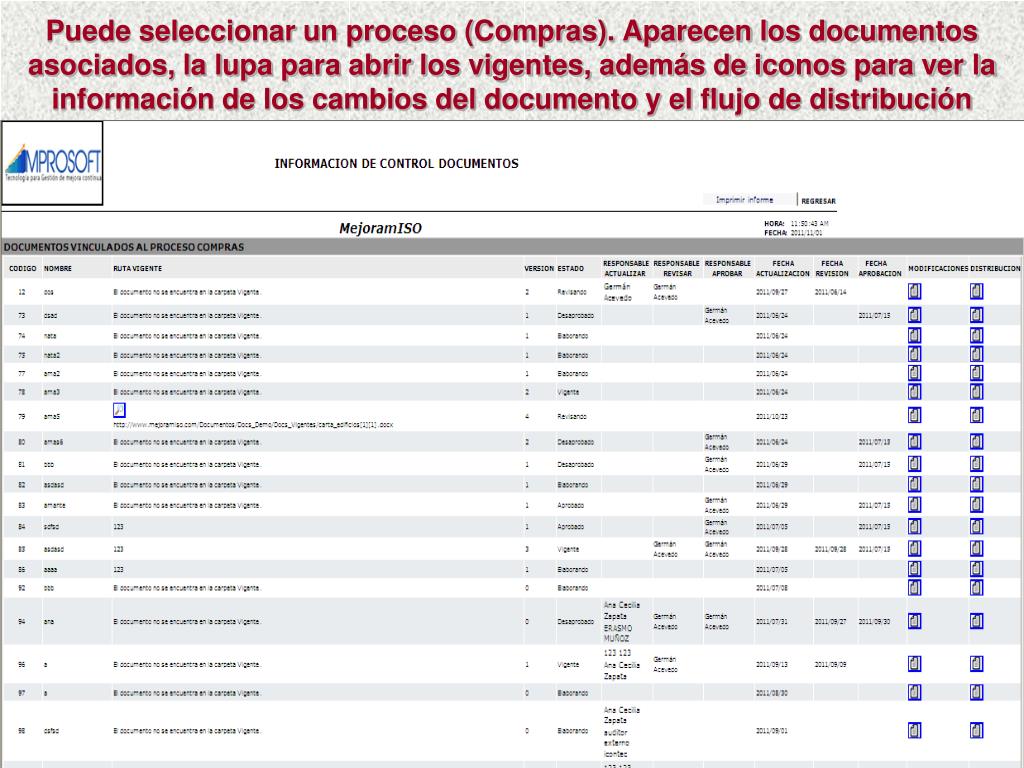

  34. Puede seleccionar un proceso (Compras). Aparecen los documentos asociados, la lupa para abrir los vigentes, además de iconos para ver la información de los cambios del documento y el flujo de distribución

  35. El Mapa de Procesos se puede consultar de 2 formas En cuanto a su estructura jerárquica En forma de red para las interacciones

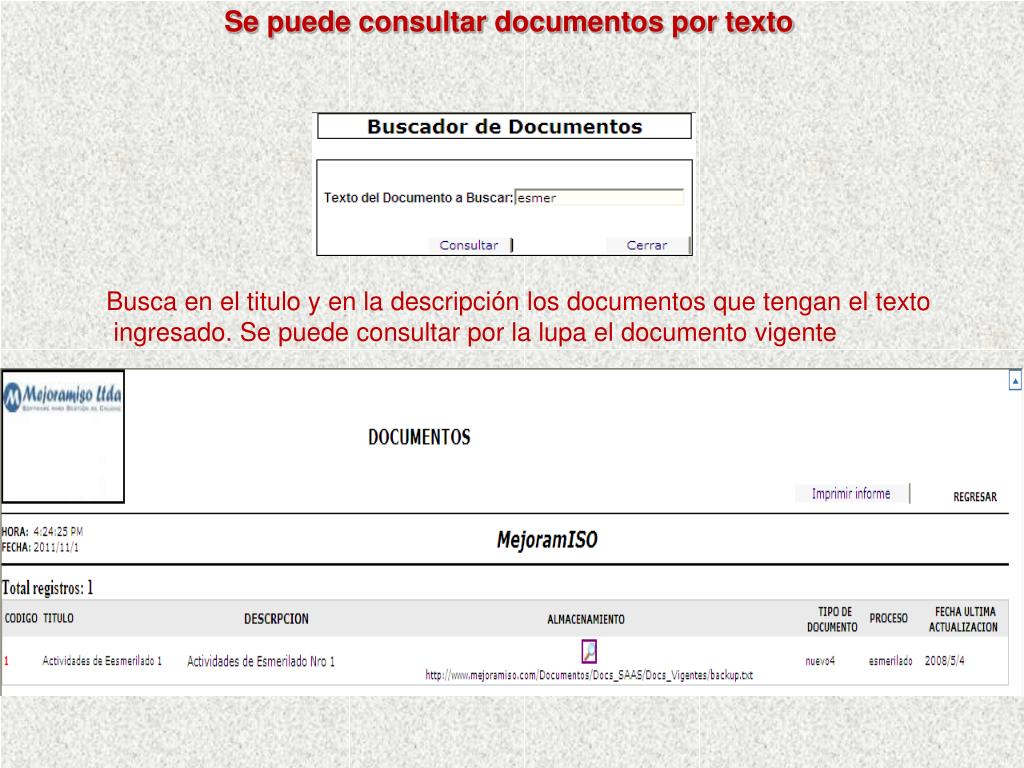

  36. Se puede consultar documentos por texto Busca en el titulo y en la descripción los documentos que tengan el texto ingresado. Se puede consultar por la lupa el documento vigente

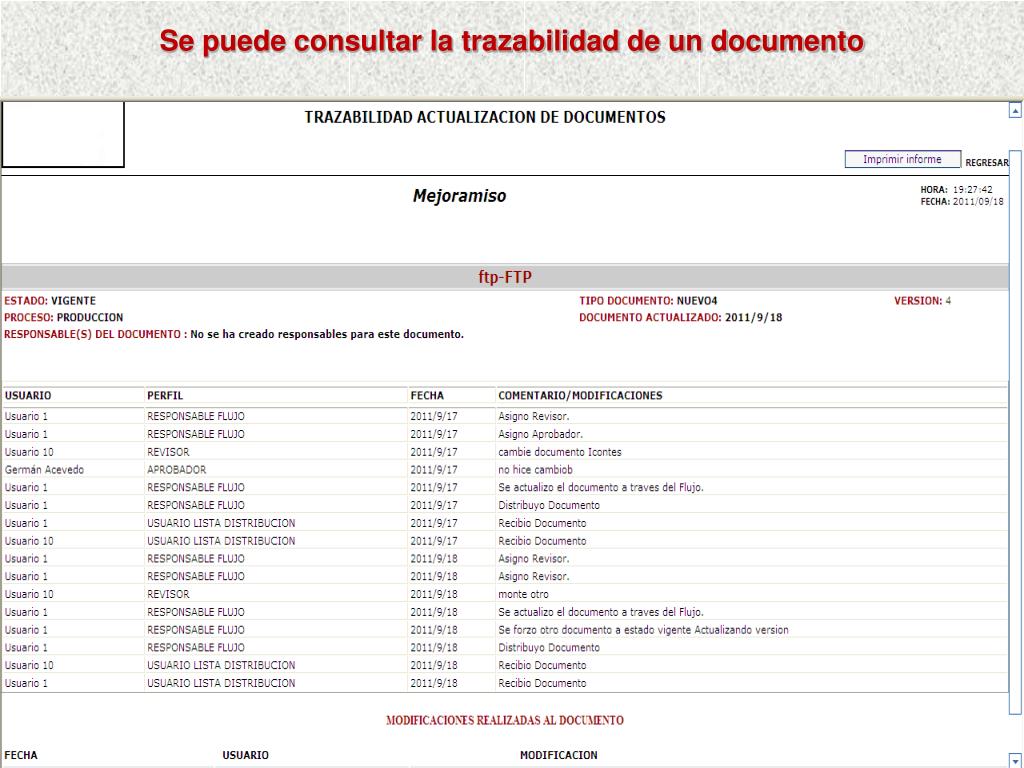

  37. Se puede consultar la trazabilidad de un documento

  38. Se puede consultar por días los pendientes atrasados de documentación

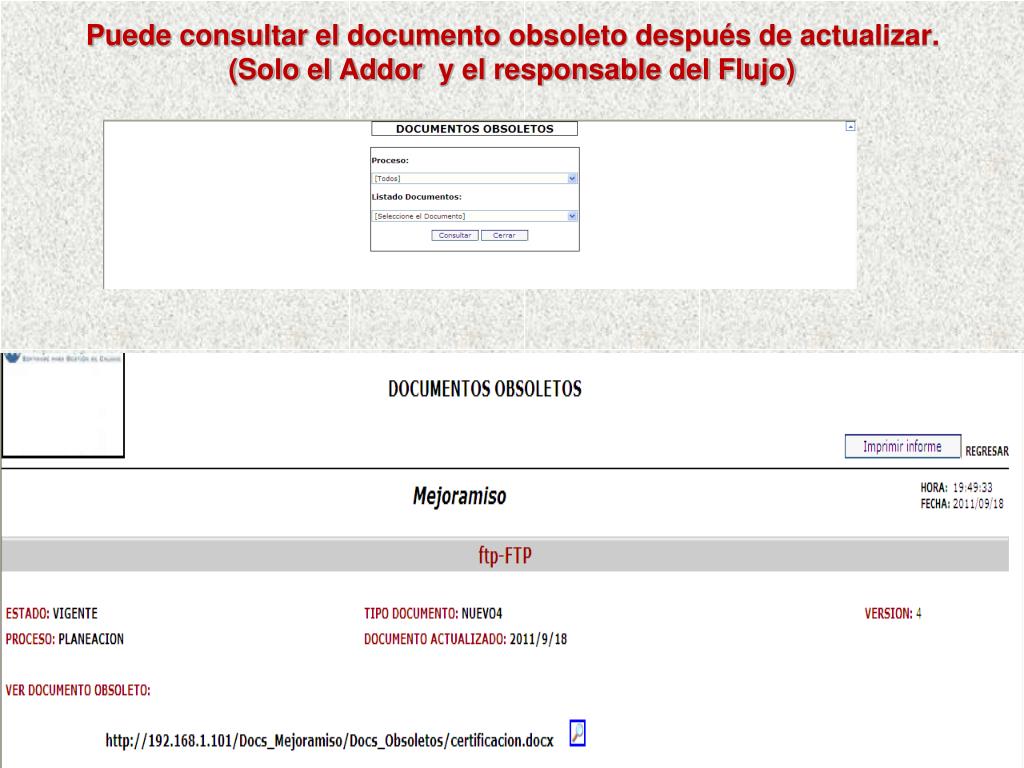

  39. Puede consultar el documento obsoleto después de actualizar. (Solo el Addor y el responsable del Flujo)

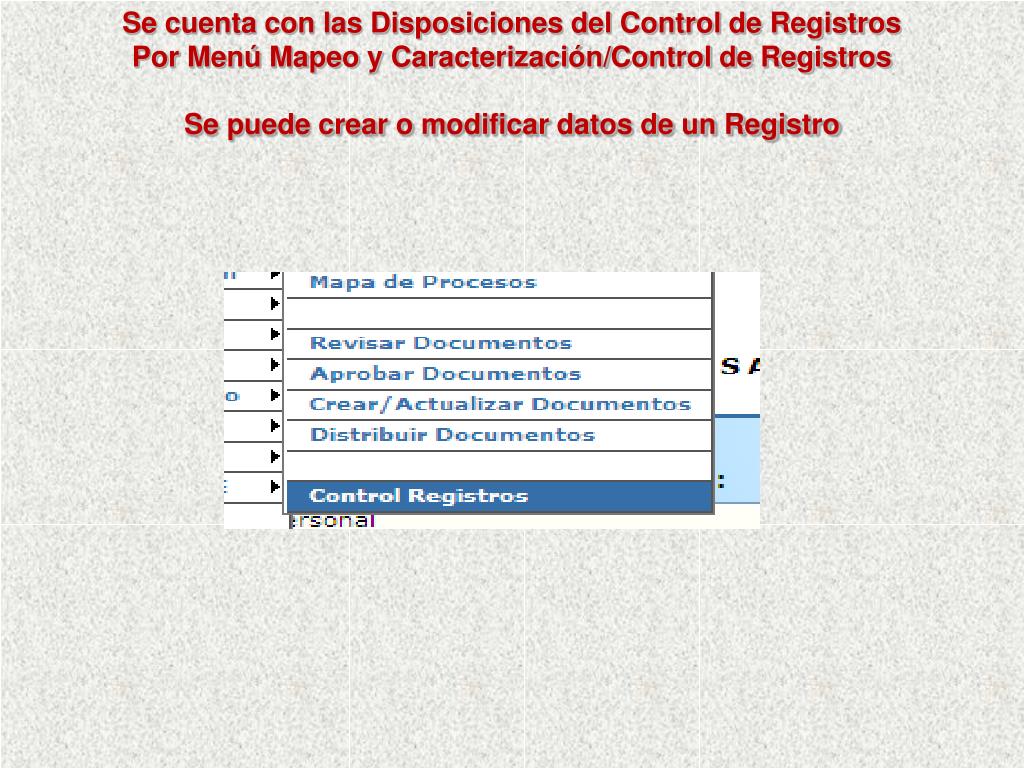

  40. Se cuenta con las Disposiciones del Control de RegistrosPor Menú Mapeo y Caracterización/Control de RegistrosSe puede crear o modificar datos de un Registro

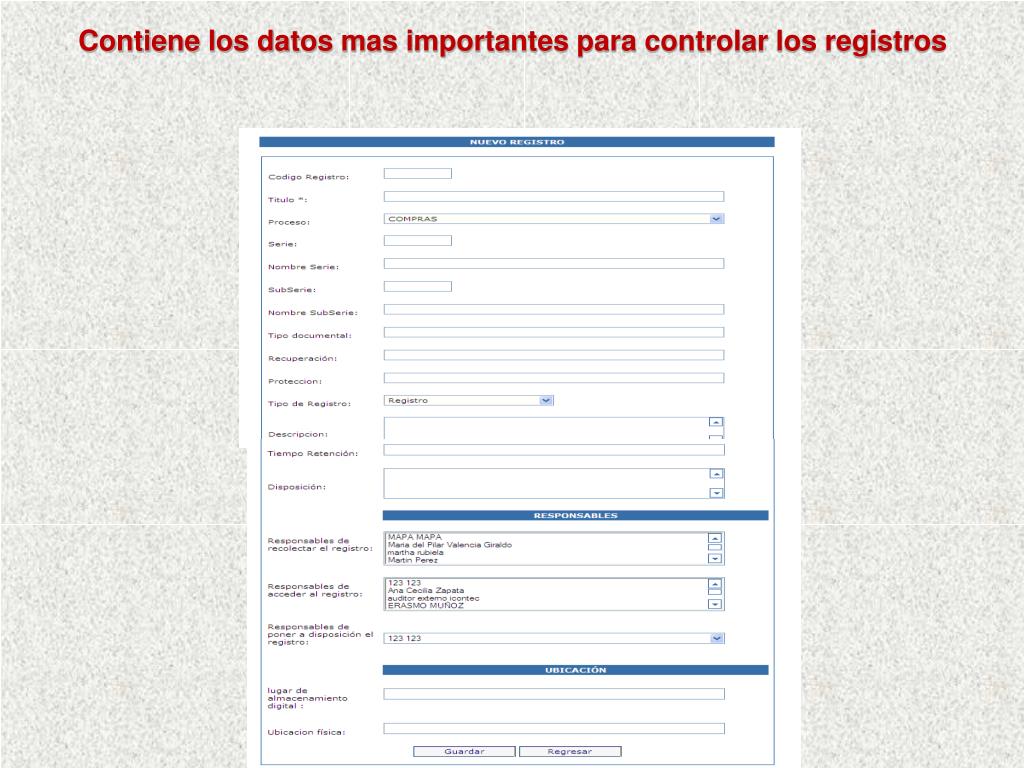

  41. Contiene los datos mas importantes para controlar los registros

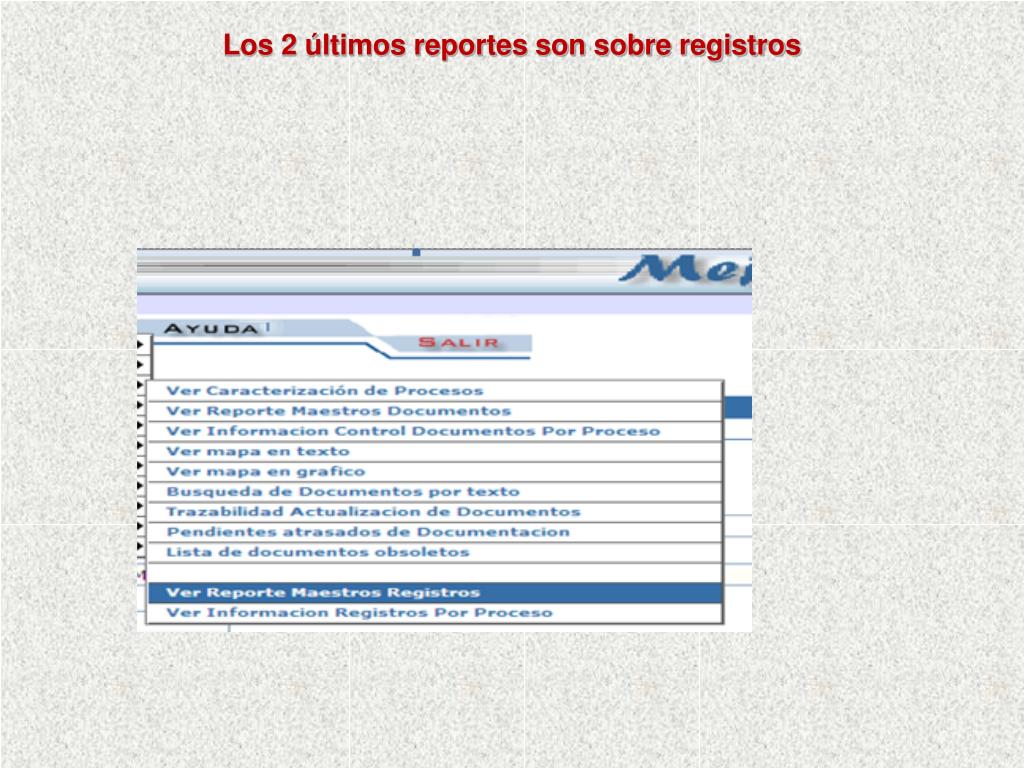

  42. Los 2 últimos reportes son sobre registros

  43. El Maestro de Registros

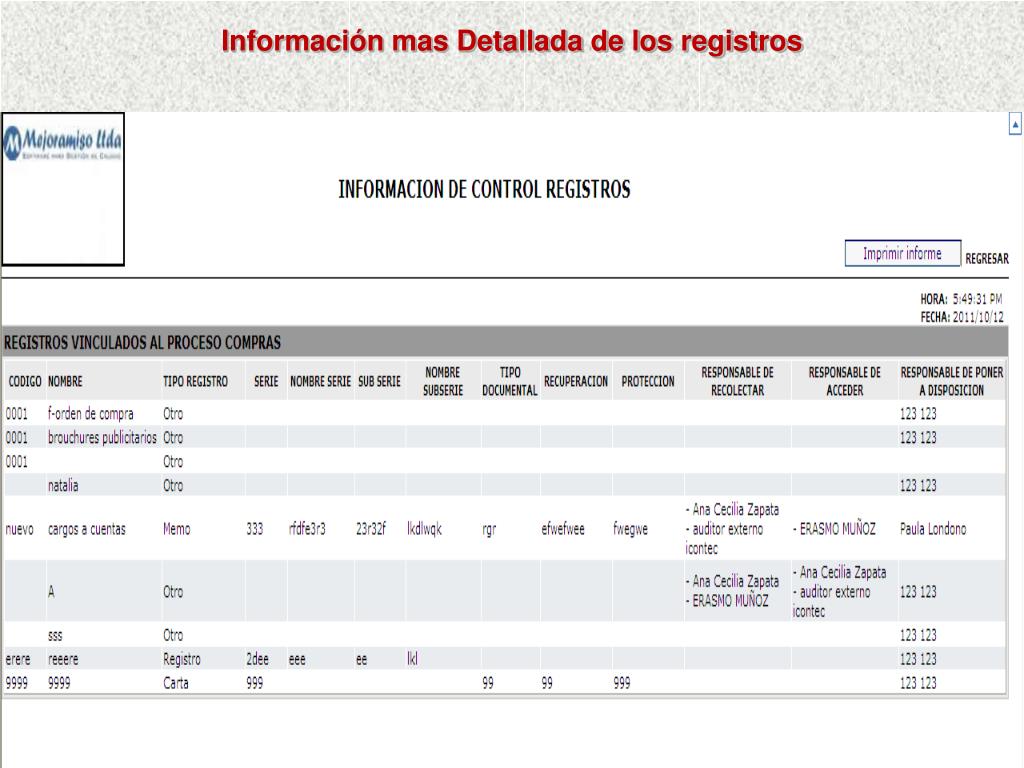

  44. Información mas Detallada de los registros

  45. CUALQUIER INQUIETUD O SUGERENCIA FAVOR CONTÁCTENOS A WWW.MEJORAMISO.COM mejoramiso@mejoramiso.com info@mejoramiso.com Medellín y Bogotá COLOMBIA Derechos reservados – copyrigth 2011 Improsoft S.A.S.
