空气中自组织斑图放电的 实验研究. 董丽芳,贺亚峰,赵增超,刘微粒,王红芳 E-mail:[email protected] 河北大学物理科学与技术学院,河北 保定. 目 录. 气体放电斑图 空气中的斑图模式放电(六边形、四边形及白眼斑图) 结论. Transparent Electrode. DBD for pattern formation. Dielectric layer. a.c. voltage. 放电斑图的应用前景. 等离子体光子晶体. 放电斑图的应用前景. 材料的局域生长、可选择性表面改性等. AC. DC. L.F. Dong

Download Presentation

空气中自组织斑图放电的 实验研究

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


5330379

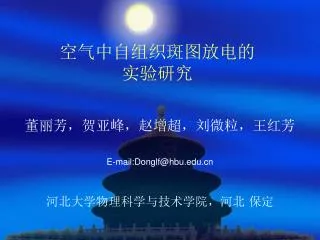

空气中自组织斑图放电的实验研究

董丽芳,贺亚峰,赵增超,刘微粒,王红芳

E-mail:[email protected]

河北大学物理科学与技术学院,河北 保定


5330379

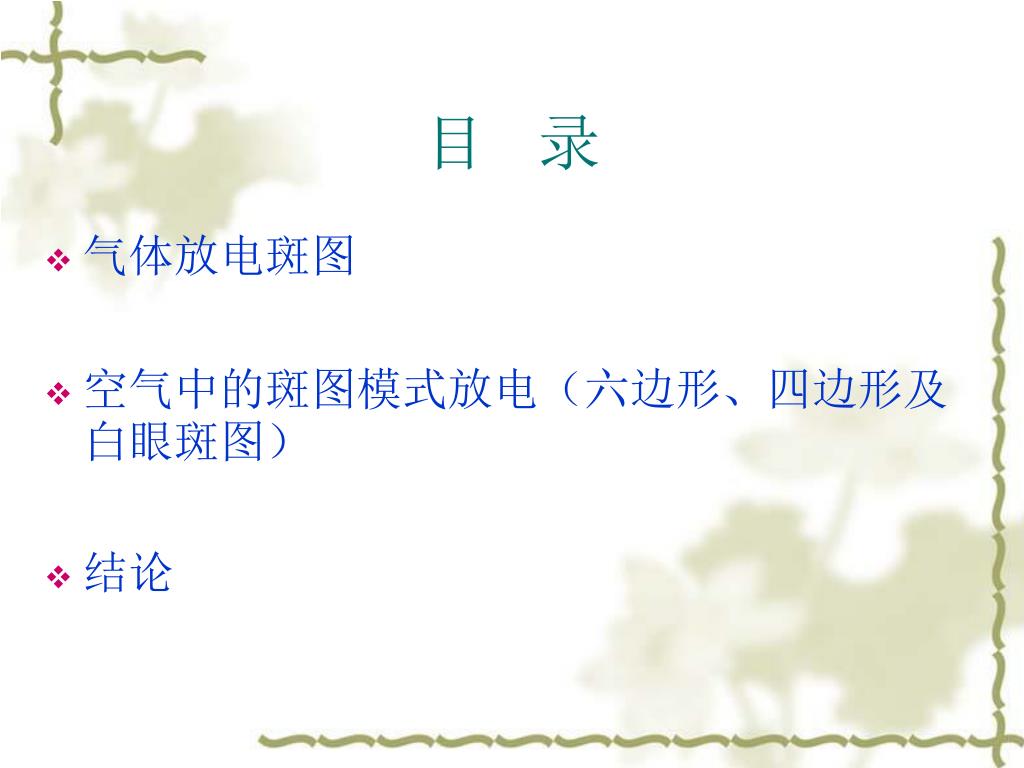

目 录

  • 气体放电斑图

  • 空气中的斑图模式放电(六边形、四边形及白眼斑图)

  • 结论


5330379

Transparent Electrode

DBD for pattern formation

Dielectric layer

a.c. voltage


5330379

放电斑图的应用前景

等离子体光子晶体


5330379

放电斑图的应用前景

材料的局域生长、可选择性表面改性等


5330379

AC

DC

L.F. Dong

(China)

W.Breazeal

(America)

H.G.Purwins

(Germany)

D.G.Boyers

(America)

H.G.Purwins

(Germany)

Pd值高(p为气压,d为气隙间距)

Pd值较低

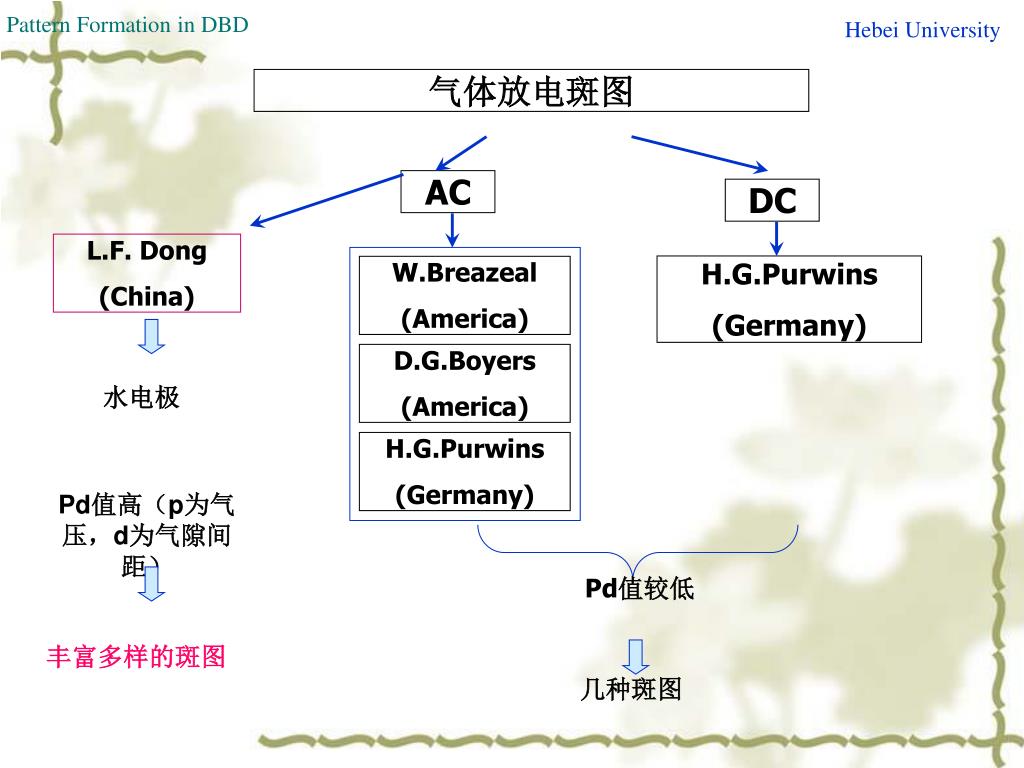

几种斑图

Pattern Formation in DBD

Hebei University

气体放电斑图

水电极

丰富多样的斑图


5330379

R1

flowmeters

R2

gas

source

PMT

PMT

manometer

pumps

Oscilloscopes

Pattern Formation in DBD

Hebei University

实验装置

H V


A 4 2 kv b 5 3 kv c 5 6 kv and d 6 0 kv

Hebei University

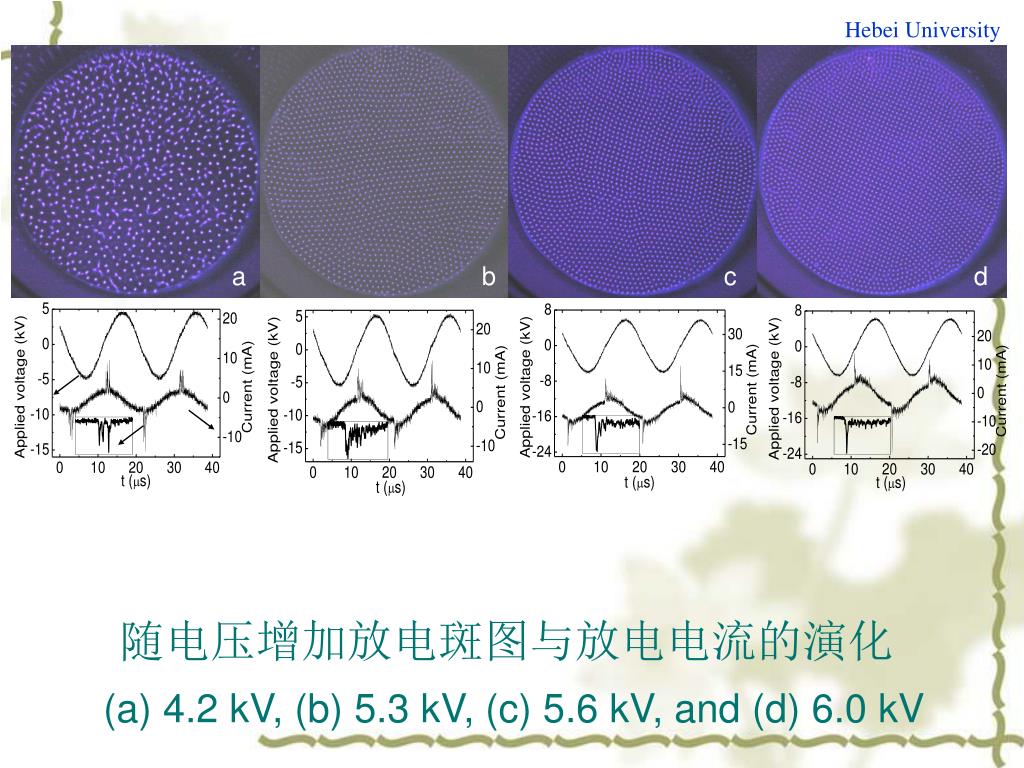

随电压增加放电斑图与放电电流的演化(a) 4.2 kV, (b) 5.3 kV, (c) 5.6 kV, and (d) 6.0 kV

a

b

c

d


5330379

Hebei University

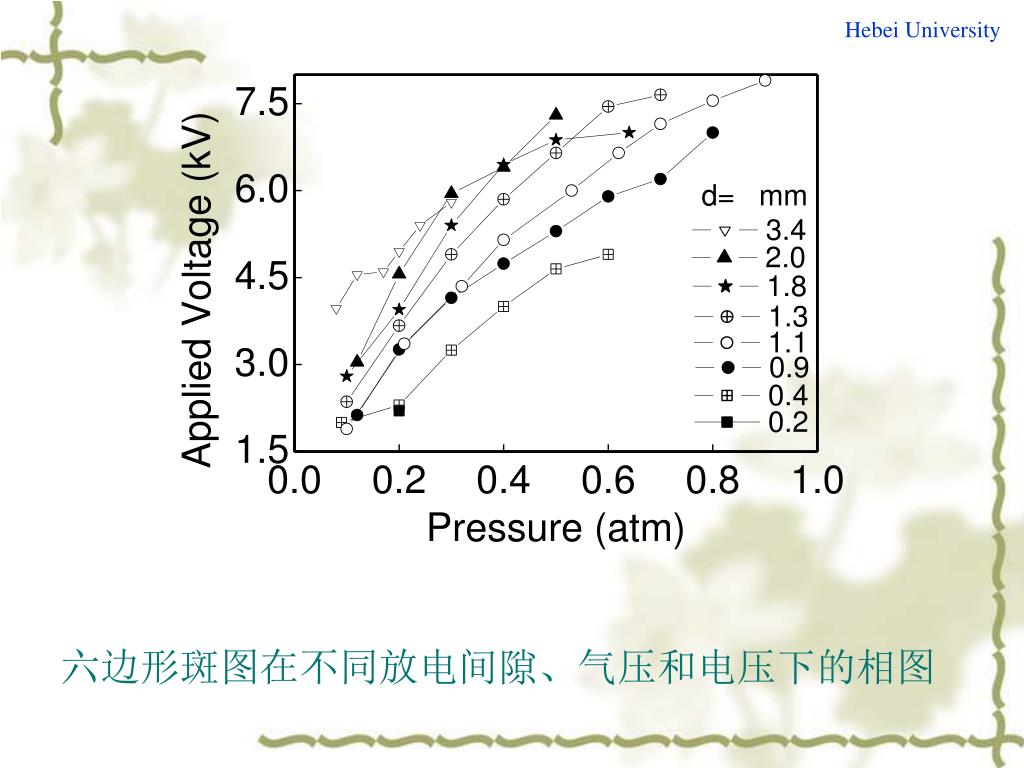

六边形斑图在不同放电间隙、气压和电压下的相图


5330379

Hebei University

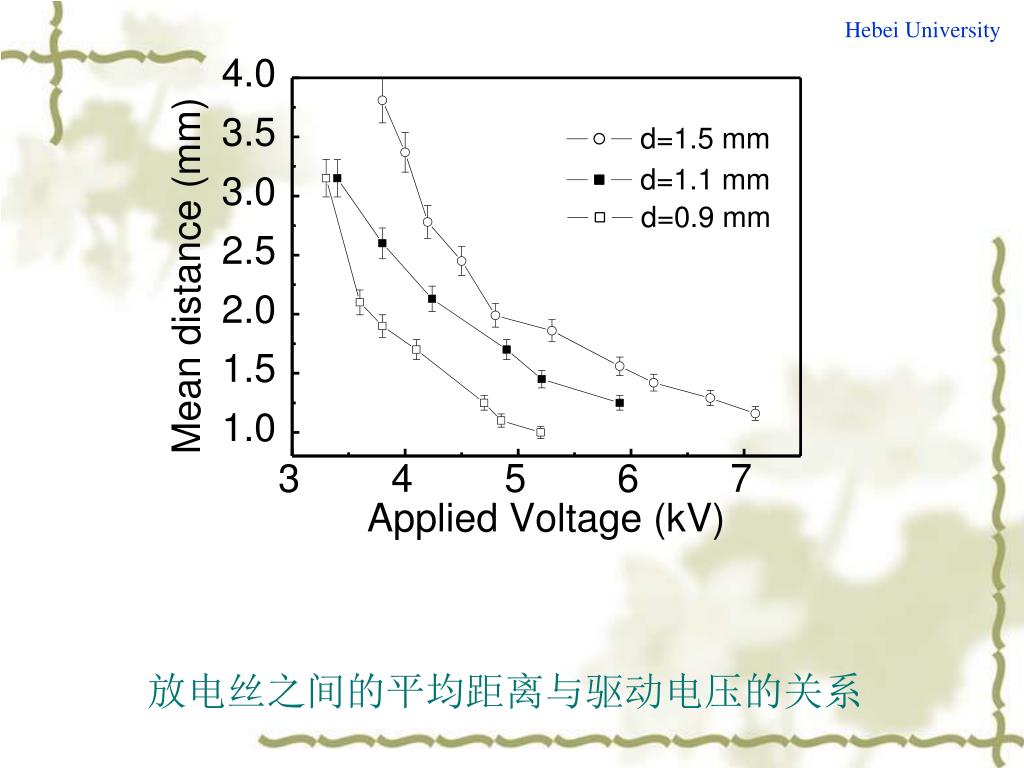

放电丝之间的平均距离与驱动电压的关系


A b u 3 4kv p 0 12 atm d 2 mm f 50 khz

a

b

白眼斑图 a) 照片, b) 部分区域放大并提高对比度U=3.4kV,p=0.12 atm, d=2 mm, f=50 kHz.


5330379

Hebei University

白眼斑图形成过程及其空间模的变化


5330379

Hebei University

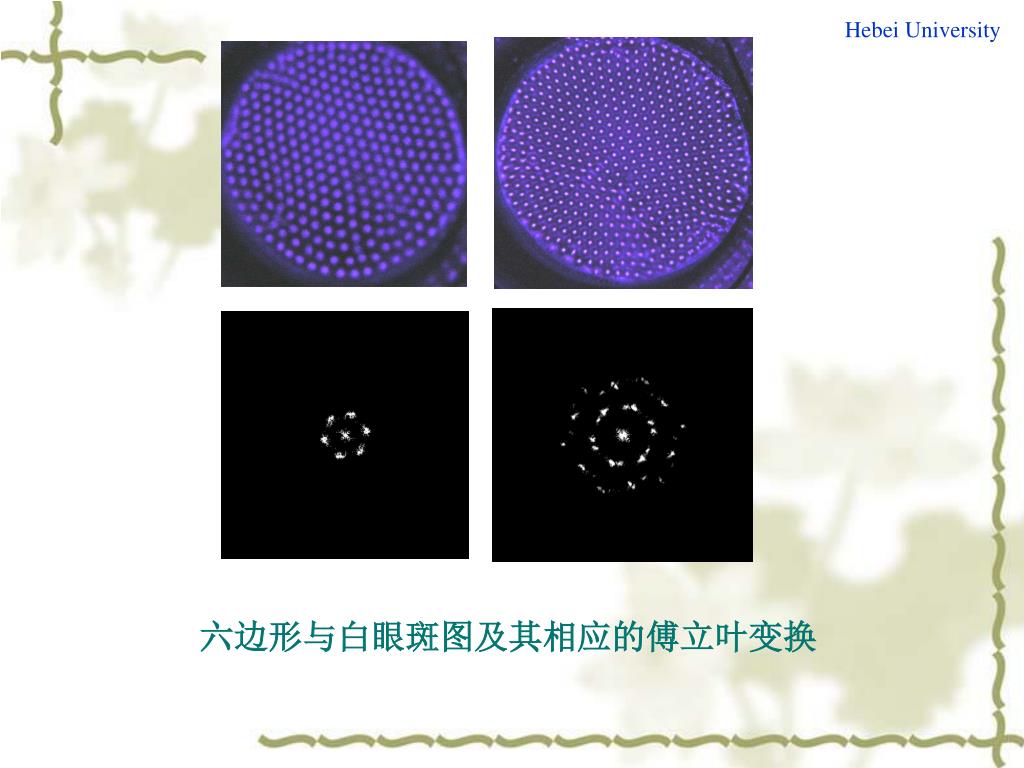

六边形与白眼斑图及其相应的傅立叶变换


5330379

a

b

Hebei University

六边形与白眼斑图的空间共振关系


5330379

Hebei University

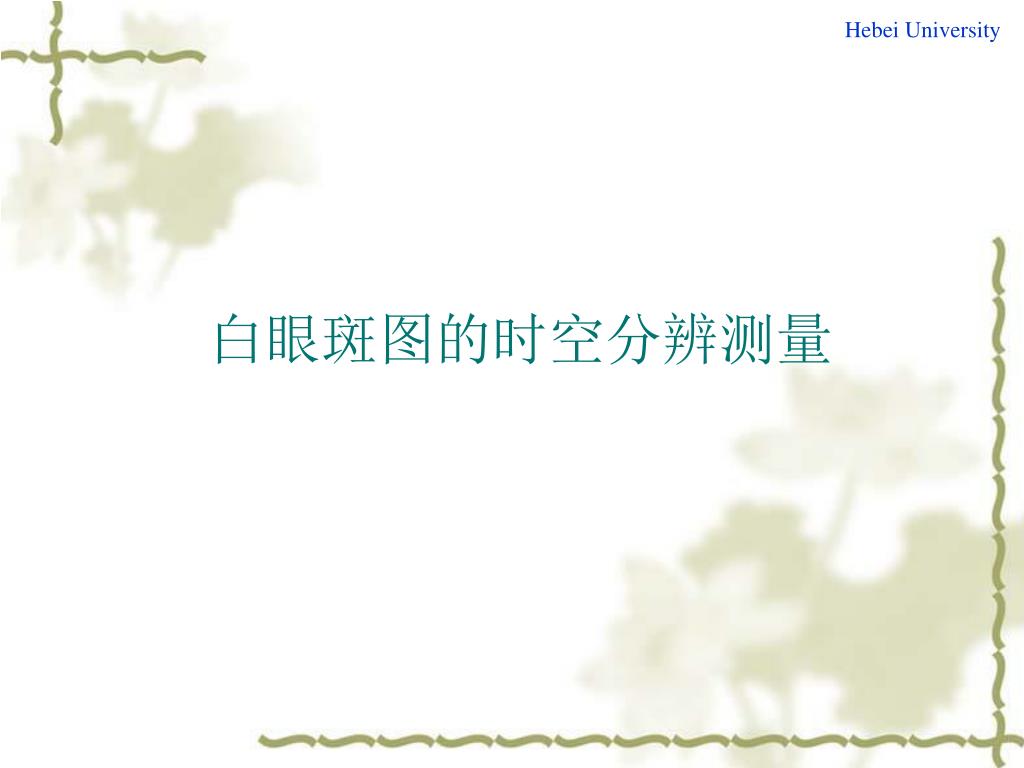

白眼斑图的时空分辨测量


A u 4 2 kv b 5 3 kv c 5 6 kv and d 6 0 kv f 55khz p 300 torr d 1 1mm

斑图随电压增加的演化过程(a)随机放电丝,U=4.2 kV, (b) 六边形,5.3 kV, (c) 六边形与四边形共存,5.6 kV, and (d)四边形, 6.0 kV 。f=55kHz,p=300 Torr,d=1.1mm

a

b

c

d


5330379

Hebei University

背景

部分点

全部点

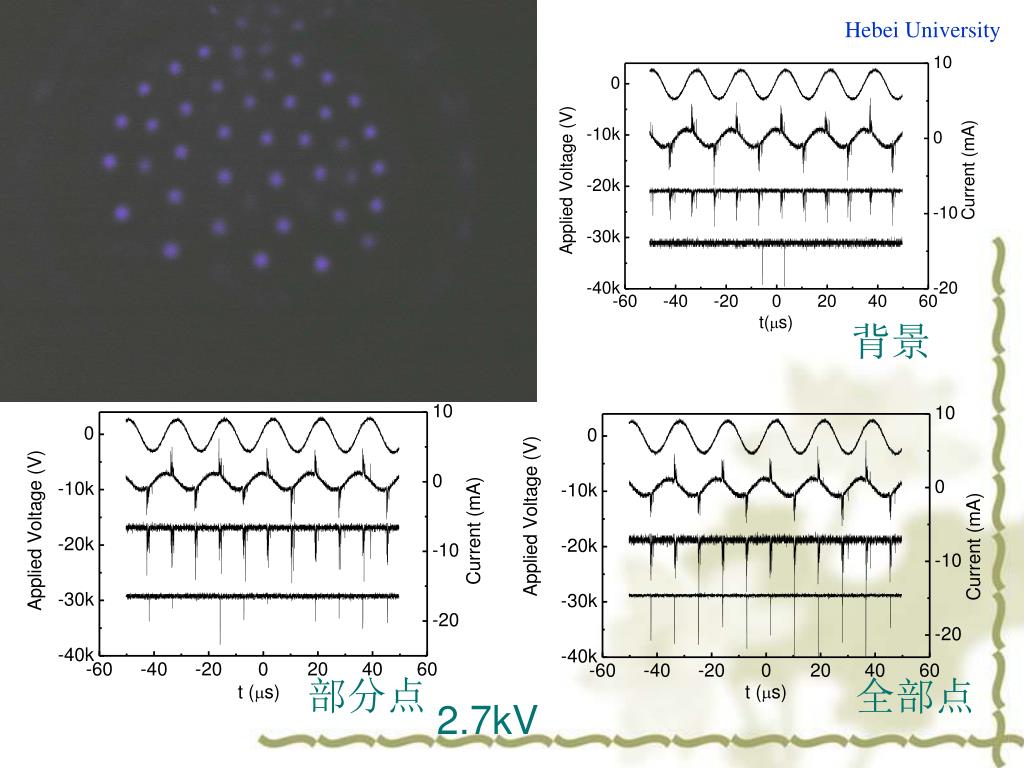

2.7kV


5330379

Hebei University

背景

部分点

全部点+背景

2.9kV


5330379

Hebei University

背景

部分点

全部点+背景

3.3kV


5330379

Hebei University

背景

部分点

全部点+背景

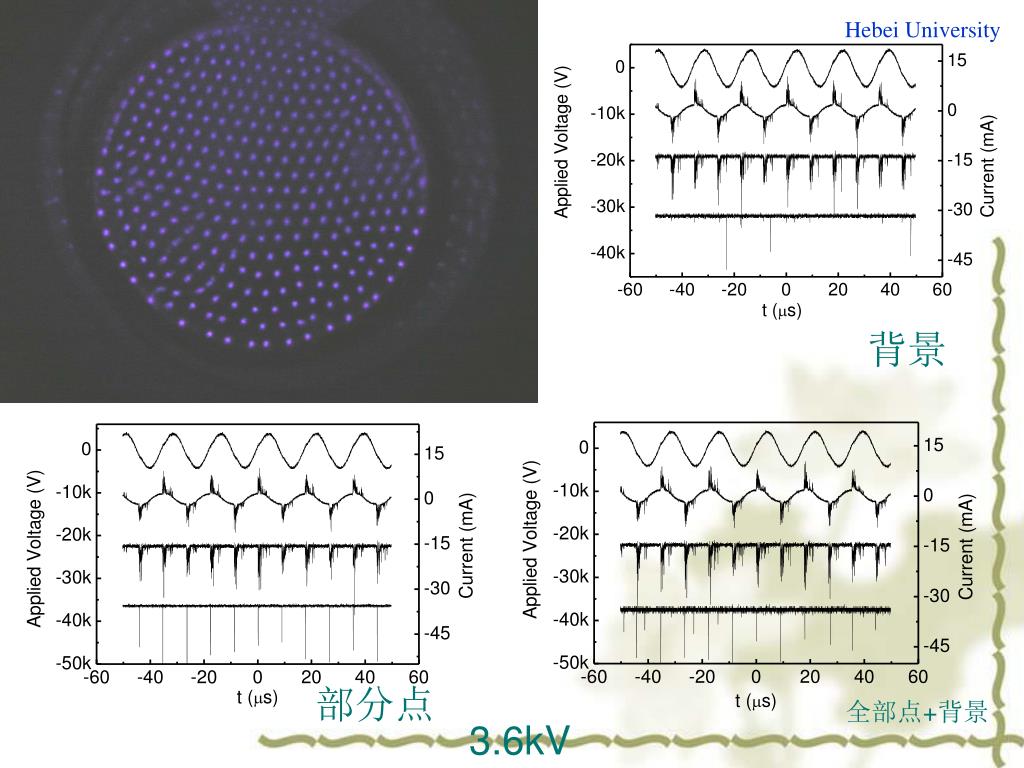

3.6kV


5330379

Hebei University

背景

全部点+背景

部分点

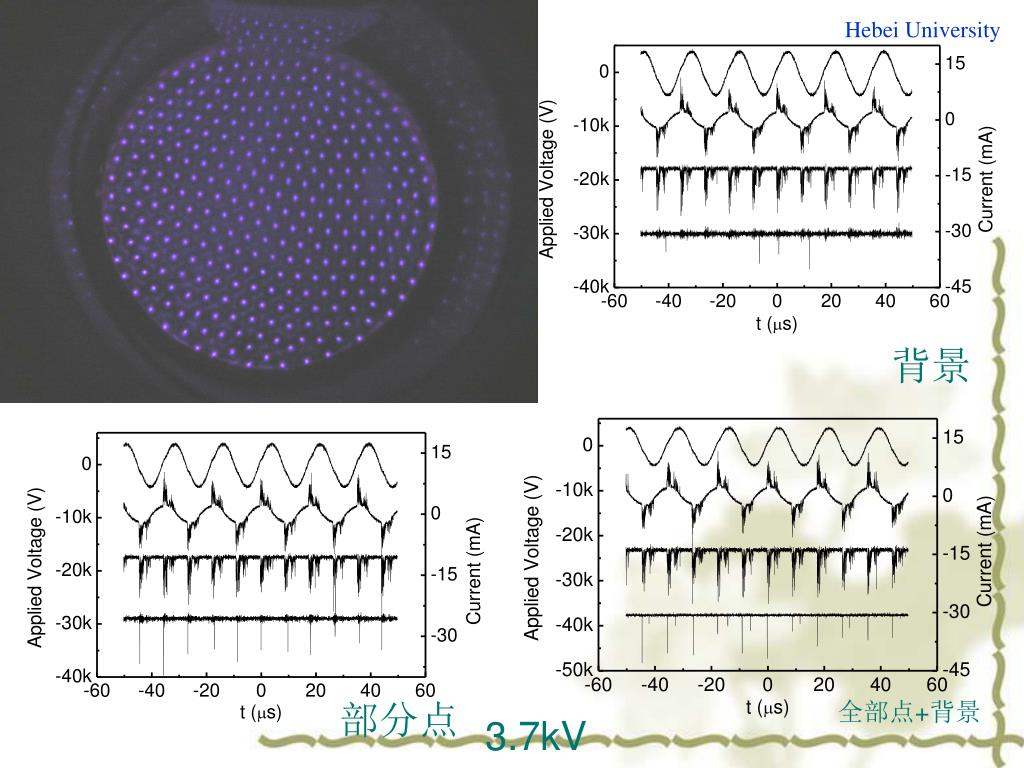

3.7kV


5330379

Hebei University

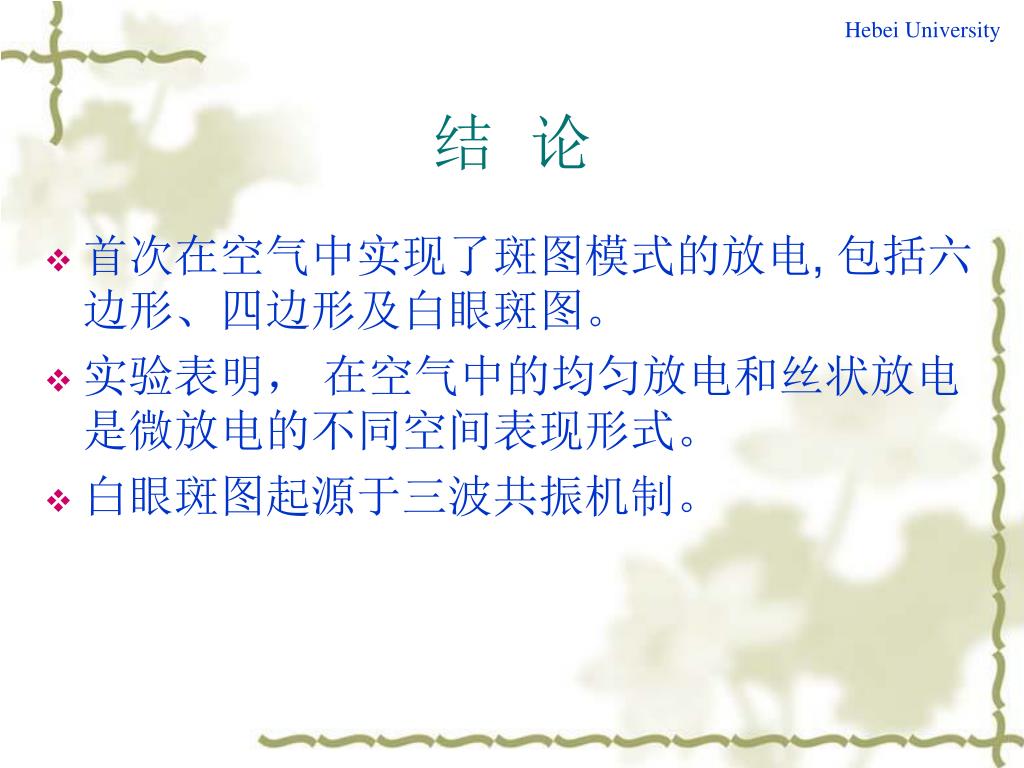

结 论

  • 首次在空气中实现了斑图模式的放电, 包括六边形、四边形及白眼斑图。

  • 实验表明, 在空气中的均匀放电和丝状放电是微放电的不同空间表现形式。

  • 白眼斑图起源于三波共振机制。


5330379

Hebei University

Thank you !

河北大学DBD斑图课题组
