  1. Мельник Анатолий УНИИРТ Богданов Александр КРРТ Аналитический обзор современного состояния спутниковых технологий телекоммуникаций

  2. СОСТОЯНИЕ КА – 332 ССС – 92 Операторов – 71Стран 36 Ежегодно на ГСО: приход (15 – 30) КА уход (10 – 15) КА Средний ежегодный прирост 3 % С октября 2010 г. ушло 13 КА пришло 28 КА BSat 3B Yachsat 1A Astra 1N Sky Terra 1 Intelsat New Dawn Paksat 1R ChinaSat 20A G Sat 8P ChinaSat 1А Hylas 1 Telstar 14R Arabsat 5C Intelsat 17 ST 2 SES 2 KaSat ChinaSat 10 Atlantic Bird 7 Hispasat 1E Kazsat 2 QuetzSat 1 Koreasat 6 G Sat 12 Intelsat 18 SES 3 Eutelsat W3C BSat 3CViasat 1 У более 55 % КА срок службы менее 5 лет Выведено около 11,5 тыс. стволов, задействовано порядка 8 тыс. стволов Тяжелых КА – 96 (28 %) из них 50 % после 2005 г., к запуску 35 КА

  3. Развитие Созданные ССС Великобритания: Hylas (2010), (1+2) КА высококачественное вещание Канада SkyTerra (2010), (1+1) КА подвижная связь, РВ ОАЭ: Yachsat (2011), (1+1) КА ССВ, ФСС Мексика: QuetzSat (2011), 1 КА ССВ, ФСС США Viasat (2011), (1+1) КА высокоскоростной доступ Возобновляемые НССС Казахстан: Kazsat (2011), (1+2) КА Нигерия: Nigcomsat (2011), 3 КА Аргентина: Arsat (2012), 3 КА Создаваемые НССС ОАЭ, Иордания: SmartSat (2011), 1 КА Иран: Zohreh (2012), 2 КА Азербайджан: AzerSpace (2012), 2 КА, один совместно с Малайзией Катар: Eshail (2013), 1 КА совместно с Eutelsat Украина: Lybid (2013), 1 КА Лаос: Laosat (2013), 1 КА Беларусь BelorusSat (2014), 1 КА Боливия Tupac Katani (2014), 1 КА

  4. Развитие Новые ССС Россия: Luch (2011), 3 КА передача данных США: Jupiter (2012), 1 КА высокоскоростной доступ, ТВЧ OHO (2012), 3 КА мобильный высокоскоростной доступ, связь Мексика Mexsat (2011), 3 КА ССВ, ФСС, ПСС Малайзия: Africasat (2012), 2 КА ССВ, ФСС Европа EuropeSat (2012), 1 КАмобильное ТВ вещание Австралия: Jabiru (2012), 2 КА ФСС (высокоскоростной доступ) Канада: Canuk (2013), 1 КА высокоскоростной доступ ОАЭ S2M (2013), 1 КА мобильное ТВ вещание В планах: 2011 2012 2013 2014 и далее 11 КА 52 КА 35 КА 38 КА 50 КА для европейских пользователей

  5. Пополнение группировок

  6. 500 Частотный ресурс, ГГц 450 400 350 Общий ресурс 300 250 Диапазон Ku 200 150 Диапазон C Ka 100 C Диапазон Ka 50 Ku Год 2004 2005 2006 2007 2008 2009 2010 2011 Частотный ресурс 470 ГГц Срок службы более 15 лет Мощность Ku – 120 - 150 Вт, C – 50 - 80 Вт. Рост За 10 лет в 2 раза Темпы 13 % в год Ku – 50,4 % (48,8 %, C - 34,6 % (36,4 %), Ка - 12,6 % (11,8 %) Нагрузка в Ка у 43 КА только Ка – 13 КА

  7. Частотный ресурс Полоса, ГГц 36 систем у 6 ССС 40 % частотного ресурса

  8. Частотный ресурс Полоса, ГГц С учетом арендованных ресурсов 34 оператора с полосой более 2 ГГц 5 операторов владеют 56 % частотного ресурса

  9. Количество каналов, тыс. 32 30 28 26 24 22 20 18 16 14 12 10 2003 2004 2005 2006 2007 2008 2009 2010 2011 Digicipher Другие DVB DSS ВЕЩАНИЕ 259 с332 КА Под ТВ 204 КА тестирование 10 КА смена позиции 4 КА резерв 35 КА Под РВ 6 КА 3,5 тыс. стволов, 900 стволов резерв ТВ 30,2 тыс. каналов За 5 лет рост в 2 раза 99,7 % цифра 85,5 % DVB 76,6 % закрытые 70 % НТВ Год Открытое вещание Программы 5100 ТВ 171 (164) страна 2550 РВ 150 (165) стран

  10. Свободное ТВ (программы, каналы)

  11. Количество каналов Количество ТВ каналов КА с количеством каналов более 200

  12. Загрузка КА каналами

  13. Количество каналов Количество ТВ каналов, тыс. По операторам с количеством каналов более 100

  14. Эффективность использования ресурса, кан./МГцОтношение количества каналов к величине частотного ресурса.Тестируемые и меняющие позицию КА не учитывались При передаче ТВ программ возможности ССС реализованы в среднем на 11,5 %

  15. -160 -140 -120 -100 -80 -60 -40 -20 0 20 40 60 80 100 120 140 160 180 Распределение программ Вещание в основном в диапазонах Ku и C В Европе 85 % в диапазоне Ku В диапазоне Ка в Америке (Spaceway 1/2, DTV 10/11/12) В Европе внедрение с началом эксплуатации КА Kasat Распределение каналов ТВ по позициям Европа

  16. ТВЧ Количество каналов ТВЧ DVB-S/MPEG-2 Начало внедрения 2005 г., развитие с 2007 г. DVB-S/MPEG-4 DVB-S2/MPEG-4 Digicipher DSS ISDB

  17. ТВЧ 30 и более каналов Распределение по спутникам

  18. ТВЧ Количество каналов ТВЧ от 20 Распределение по операторам

  19. Африка Азия Европа Америка Австралия ТВЧ Услуги предоставляют 126 КА из 259 Распределение по регионам 2011 2010 Рост Америка 70,0 % 82,2 % 20 % Азия 11,5 % 6,3 % 240 % Европа 6,3 % 11,5 % 80 % Страны Европы, внедрившие ТВЧ

  20. Трехмерное вещание Европа 15 КА Азия 4 КА Америка 2 КА Австралия 1 КА Каналы 22 спутников начало с 2010 г. Количество каналов

  21. Мобильное вещание 2004 MBSat 1 (Япония, Юж. Корея) стандарт S-DMB, на мобильные телефоны, до 50 ТВ программ 2006 ETS 8 (Япония) экспериментальное вещание, 2008 ICO G1 (США) стандарт DVB-SH, на на дисплей (24 на 12) см, до 15 ТВ программ 2009 Eutesat W2A не развернулась антенная система 2009 TerreStar 1 (США) 4G, Интернет, возможность видео ПРОЕКТЫ 2012 EuropaSat(Великобритания) 2013 (?) S2M (Объединенные Арабские Эмираты) 2013 (?) Echostar 13 (CMBStar 1) (США)

  22. Высокоскоростной доступ IPStar 1 Работает в диапазоне Ku • 84 узких луча • 3 широких луча В узком луче прием со скоростью 2,9 ГГбит/с на антенну 0,84 м 3,7 ГГбит/с на антенну 1,2 м. В широком луче прием со скоростью до 223 ГГбит/с на антенну 1,2 м. Внедрение Более 10 млн. пользователей обычного доступа Более 5 млн. пользователей ВСД

  23. Высокоскоростной доступ WildBlue 1 Диапазон Ка До 45 узких лучей Скорости в абонентском канале: запрос до 256 кбит/с, • ответ до 1,5 Мбит/с

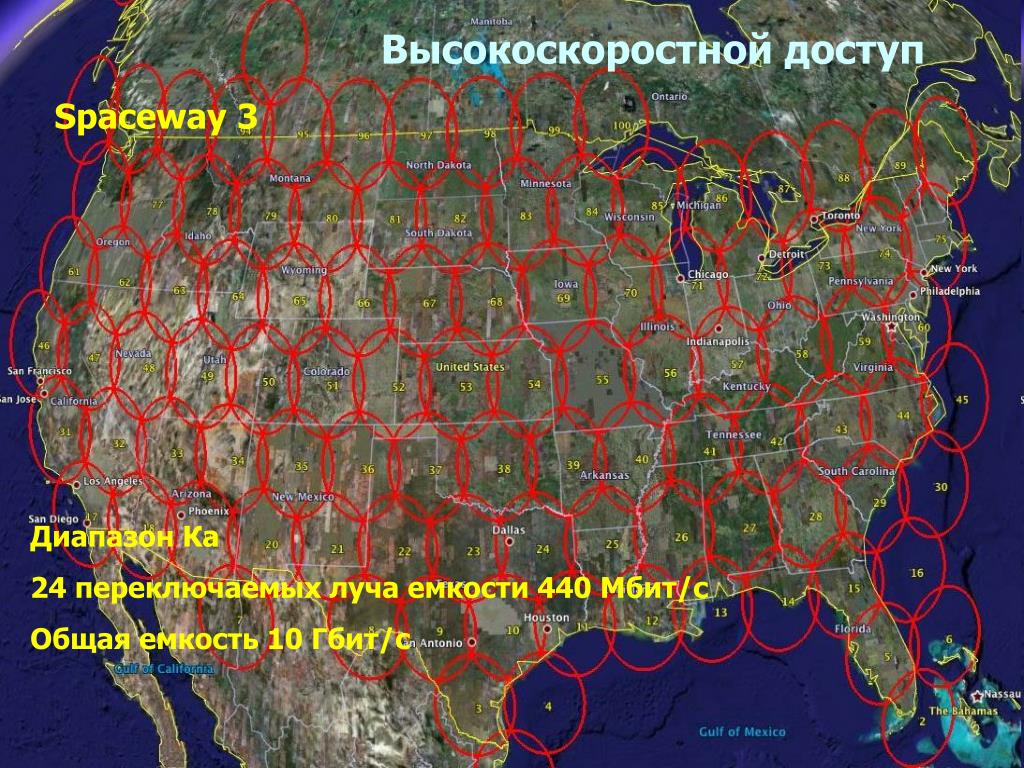

  24. Высокоскоростной доступ Spaceway 3 Диапазон Ка 24 переключаемых луча емкости 440 Мбит/с Общая емкость 10 Гбит/с

  25. KaSat Высокоскоростнойдоступ Диапазон Ка. 82 луча. Диаметр зоны 600 км Ресурс луча 237 МГц Скорость в луче 475 Мбит/с Общая емкость до 70 ГГбит/с Скорости в канале: запрос до 384 кбит/с, ответ до 3,6 Мбит/с Параллельный прием ТВ программ Формат DVB-S2, ACM Tooway

  26. Технологии Основная задача – эффективное использование ресурсов канала: • формирование цифровых потоков • методы передачи по каналу. Формирование – вещание, MPEG-4/H.264, выигрыш по скорости до 3 раз Передача – новые форматы сигналов, DVB-S2 и модификации DVB-S выигрыш по скорости (полосе) до 4,5 раз или энергетике до 5 дБ, дополнительный выигрыш по полосе до 200 % (АСМ) Для всех видов услуг. Для вещания регламентированы – DVB-S (DVB-S2) В системах доступа почти все технологии сформированы на DVB: LinkStar, LinkStar2, LinkWay, SkyWire, OpenSky, DirecWay, AstraConnect, TooWay и т.д. Применение новых форматов (СКК DVB-S2) началось с 2005 г. для ТВЧ • до 2007 г. основной формат DVB-S/MPEG-2; • до середины 2009 г. – интенсивное внедрение DVB-S2/MPEG-4 (60 % каналов ТВЧ); • до конца 2009 г. – скачок в использовании DVB-S/MPEG-4 (Ciel, Echostar, Nimiq) • c конца 2009 г. – планомерный рост каналов с DVB-S/MPEG-4, DVB-S2/MPEG-4 при незначительном превалировании DVB-S2/MPEG-4

  27. ФМ-8 Другие ТВЧ, форматы сигналов 4210 каналов DVB-S2/MPEG-4 41,2 % DVB-S/MPEG-4 48,5 % DVB-S/MPEG-2 6,5 % Digicipher 2,1 % DSS 1, 1 % ISDB 0,6 % Digicipher DVB-S2/MPEG-4 ISDB На 15.10.11 DSS DVB-S/MPEG-4 DVB-S/MPEG-2 Turbo Turbo Другие Другие Turbo

  28. DVB/ФМ-8/MPEG-4 DVB/ФМ-4/Turbo/MPEG-4 ISDB DVB-S/MPEG-2 DVB/ФМ-8/Turbo/MPEG-2 DVB-S/MPEG-4 DVB-S2/MPEG-4 DVB/ФМ-8/Turbo/MPEG-4 DSS Digicipher ТВЧ, форматы сигналов Реальное распределение по форматам сигналов

  29. Азия Африка Америка Европа Австралия DVB-S2 Регион DVB-S2 Австралия 76 % Азия 79 % Америка 23 % Африка 73 % Европа 87 % У 5 КА все каналы DVB-S2 Spaceway 1 Spaceway 2 DTV 10 DTV 11 DTV 12 102 КА имеют каналы ТВЧ в стандарте DVB-S2 Начали использоваться более эффективные СКК с АФМ-16, АФМ-32 (Eutelsat W6, Atlantic Bird 3, Eutelsat W2A) и режим АСМ в стволах 11 КА (NSS 9, Express AM22, Hotbird 9, Eutesat W2A, Astra 3A, Intelsat 14 и др.).

  30. DVB-S2 Количество каналов ТВЧ, спутники

  31. DVB-S2 Количество каналов ТВЧ, операторы

  32. DVB-S2 август 2009 г. За 2 года рост в 2,6 раза ТВЧ – 57,8 % ТСЧ – 37,8 % Доступ – 4,4 % интенсивно внедряется в каналах ТСЧ и сетях доступа октябрь 2011 г. январь 2010 г. Доступ ТВЧ ТСЧ Уже 14 % вещательных каналов сформированы в стандарте DVB-S2 Используется в стволах 150 спутников

  33. Сотовый принцип организации сетей вещания Фрагменты сети DTV 10 Диапазон КА Все каналы ТВЧ

  34. Результаты деятельности Доходы, млрд. дол.

  35. Результаты деятельности Темпы роста прибылей Относительный рост доходов служб ССВ В общем по службам ФСС ПСС Рік Год
