czym jest wymiarowanie
CZYM JEST WYMIAROWANIE?

Wymiarowanie jest to podawanie wymiarów przedmiotów na rysunkach technicznych za pomocą linii, liczb i znaków wymiarowych.

Umożliwia ono odczytanie rysunku i wykonanie przedmiotu zgodnie z wymaganiami konstruktora. Rysunek techniczny będący podstawą wykonania przedmiotu, narysowany bez wymiarów albo z błędami i brakami w zakresie wymiarowania nie ma żadnej wartości.

symbole wymiarowe
SYMBOLE WYMIAROWE
  • linie wymiarowe i pomocnicze linie wymiarowe
  • strzałki wymiarowe
  • liczby wymiarowe
  • znaki wymiarowe
strza ki wymiarowe

Rys.2

Rys.1

200

Rys.3

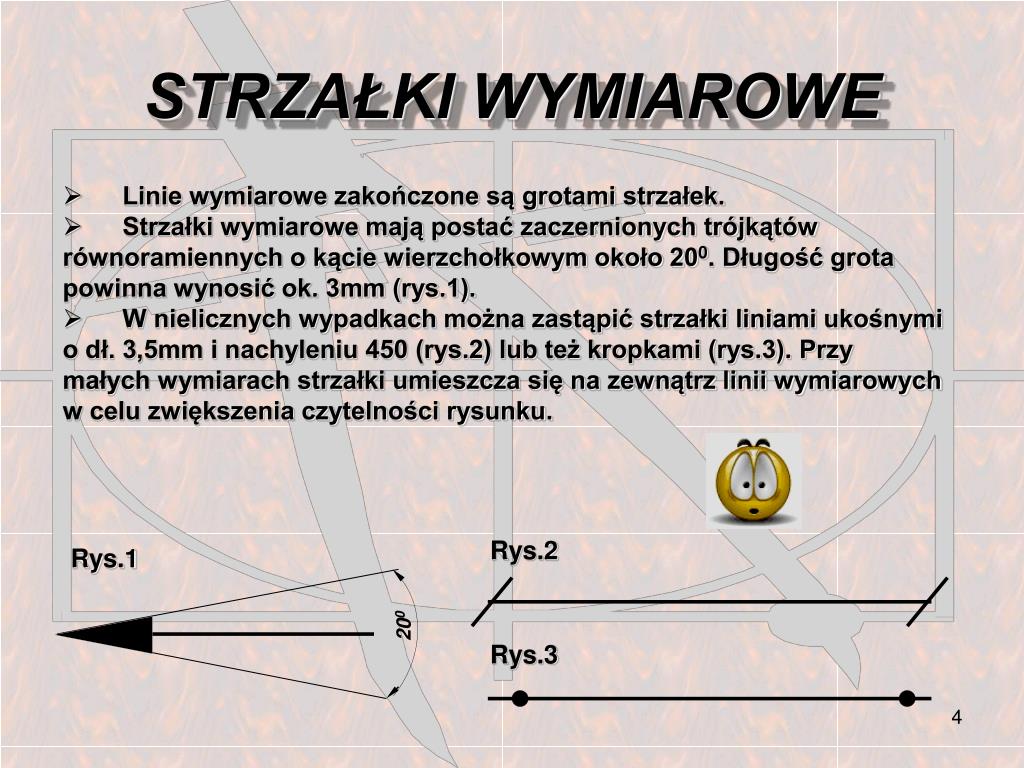

STRZAŁKI WYMIAROWE
  • Linie wymiarowe zakończone są grotami strzałek.
  • Strzałki wymiarowe mają postać zaczernionych trójkątów równoramiennych o kącie wierzchołkowym około 200. Długość grota powinna wynosić ok. 3mm (rys.1).
  • W nielicznych wypadkach można zastąpić strzałki liniami ukośnymi o dł. 3,5mm i nachyleniu 450 (rys.2) lub też kropkami (rys.3). Przy małych wymiarach strzałki umieszcza się na zewnątrz linii wymiarowych w celu zwiększenia czytelności rysunku.
znaki wymiarowe
ZNAKI WYMIAROWE

Do wymiarowania wielkości średnic i promieni krzywizn stosujemy specjalne znaki wymiarowe.

Średnice wymiarujemy poprzedzając liczbę wymiarową znakiem Ø(fi).

Promienie łuków wymiarujemy poprzedzając liczbę wymiarową znakiem R. Linię wymiarową prowadzi się od środka łuku i zakańcza się grotem tylko od strony łuku.

Grubość płaskich przedmiotów o nieskomplikowanych kształtach zaznaczamy poprzedzając liczbę wymiarową znakiem x.

Ø8

17

R19

60

x2

24

zastosowanie linii rysunkowych
ZASTOSOWANIE LINII RYSUNKOWYCH
  • Linia ciągła bardzo gruba: tabelka numeru rysunku, połączenia klejone, lutowane.
  • Linia ciągła gruba: zarysy przedmiotów, kształty przekrojów.
  • Linia ciągła cienka: linia wymiarowa, linie pomocnicze odnoszące, znaki chropowatości powierzchni, tabelka tolerancji, kreskowanie przekrojów, osie otworów o średnicy mniejszej lub równej 12 [mm].
  • Linia kreskowa cienka: linie niewidoczne przedmiotu.
  • Linia punktowa cienka: osie symetrii otworów o średnicy większej niż 12 [mm], linia podziałowa.
  • Linia dwupunktowa cienka: rysowanie krańcowego położenia elementu, środek ciężkości przedmiotu.
  • Linia dwupunktowa gruba: oznaczenie rodzaju, sposobu obróbki cieplnej.
  • Linia cienka falista lub zygzakowata: urwanie przedmiotu, przekrój cząstkowy.
