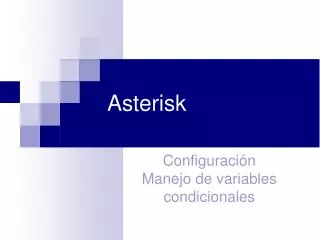

  1. Asterisk Configuración Manejo de variables condicionales

  2. Variables • En el dialplan de Asterisk existen variables, que pueden ser modificadas por el propio Asterisk en su ejecución lógica o por comandos expresos (aplicaciones) del dialplan. • Las variables reducen la escritura, agregan claridad al dialplan y le aportan lógica. • Los tipos de variables son: • Globales: declaradas en extensions.conf (o por comando). • Canal: asociadas con un canal particular. • Entorno: variables de entorno (UNIX Like). • La sintaxis de una variable es: ${variable} Julián Dunayevich, Lázaro Baca, Andrés Brassara, Santiago Alberch, Antonio Lobo 2

  3. Manejo de variables • Asignación de variables: • Set(Variable=valor) • Global(Variable=valor) • Manejo de cadenas: • Subcadenas: ${Variable : offset : longitud } • Devuelve la subcadena de variable que comienza en offset y con la longitud especificada. • Ejemplos:${123456789:2:3} devuelve 345 • Longitud: ${LEN(Variable)} • Concatenación: ${Variable1}${Variable2} Julián Dunayevich, Lázaro Baca, Andrés Brassara, Santiago Alberch, Antonio Lobo 3

  4. Variables globales • Permite que se pueda hacer referencia a ellas en todos los contextos, en todas las extensiones, a diferencia de las variables convencionales que sólo tienen validez en el canal actual. • Es útil para tener claridad manejabilidad en el dialplan. • Se pueden definir en el contexto [globals] al inicio de extensions.conf • [globals] • JUAN=SIP/juan • PEPE=IAX2/pepe Julián Dunayevich, Lázaro Baca, Andrés Brassara, Santiago Alberch, Antonio Lobo 4

  5. Agregar variables al dialplan [globals] JUAN=SIP/juan ; define la variable JUAN PEPE=IAX2/pepe [internos] exten => 1000,1,Answer( ) exten => 1000,n,Background(vm-enter-num-to-call) exten => 1001,1,Answer() exten => 1001,n(LlamaJ),Dial(${JUAN},10) exten => 1001,n,Playback(vm-nobodyavail) exten => 1001,n,Hangup() exten => 1001,LlamaJ+101,Playback(tt-allbusy) exten => 1001,n,Hangup() Julián Dunayevich, Lázaro Baca, Andrés Brassara, Santiago Alberch, Antonio Lobo 5

  6. Agregar variables al dialplan exten => 1002,1,Answer() exten => 1002,n(LlamaP),Dial(${PEPE},10) exten => 1002,n,Playback(vm-nobodyavail) exten => 1002,n,Hangup() exten => 1002,llamaP+101,Playback(tt-allbusy) exten => 1002,n,Hangup() exten => i,1,Playback(pbx-invalid) exten => i,2,Goto(1002,1) exten => t,1,Playback(vm-goodbye) exten => t,2,Hangup() Julián Dunayevich, Lázaro Baca, Andrés Brassara, Santiago Alberch, Antonio Lobo 6

  7. Variables de canal definidas automáticamente • Listado de variables más importantes: • ${CALLERID}: caller ID actual, nombre y número. • ${CONTEXT}: contexto actual. • ${EXTEN}: extensión actual. • ${CHANNEL}: canal actual. • ${DIALSTATUS}: estado de la llamada: unavailable, congestion, busy, noanswer, answer, cancel, hangup. • ${DATETIME}: hora actual. • Un comando útil para ver el contenido es NoOp: • NoOp ( ${VARIABLE} ) • Mostrará en el CLI el valor. Julián Dunayevich, Lázaro Baca, Andrés Brassara, Santiago Alberch, Antonio Lobo 7

  8. Variable ${EXTEN} • Permite saber cuál es la extensión que fue marcada. • Se utiliza comunmente para eliminar dígitos marcados: ${EXTEN:x} Si x es positivo, quita los primeros x dígitos marcados Si x es negativo, devuelve los últimos x dígitos marcados Exten => _XXXXX,1,Answer() exten => _XXXXX,n,SayDigits(${EXTEN:1}) exten => _XXXXX,n,SayDigits(${EXTEN:-1}) Julián Dunayevich, Lázaro Baca, Andrés Brassara, Santiago Alberch, Antonio Lobo 8

  9. Patrones • Se utilizan principalmente para llamadas salientes. • Comienzan con el signo _ • Le dicen a Asterisk que haga match con un patrón y no con un número de extensión. • X. Hace match con cualquier dígito de 0 a 9. • Z Hace match con cualquier dígito de 1 a 9. • N Hace match con cualquier dígito del 2 al 9. • [15-7] Hace match con el rango de dígitos especificados, en este ejemplo matchea los números 1,5,6,7. • . (punto) Hace match con uno o mas caracteres. • exten => _NXX,1,Playback(auth-thankyou) • Si Asterisk encuentra más de 1 patrón para una extensión marcada, se usa la más específica: • exten => _555XXXX,1,Playback(digits/1) • exten => _55512XX,1,Playback(digits/1) Julián Dunayevich, Lázaro Baca, Andrés Brassara, Santiago Alberch, Antonio Lobo 9

  10. Habilitar salida de llamadas • Se generan contextos especificos para llamadas locales a la PSTN. • Con ello se regula y controla quiénes tienen permiso de hacer llamadas y qué tipo de llamadas pueden hacer : [globals] JUAN=SIP/juan PEDRO=IAX2/PEPE TRUNKDESALIDA=Dahdi/1 [llamadas-locales] exten =>_9ZXXXXXX,1,Answer() exten =>_9ZXXXXXX,n,SayDigits(${EXTEN:1}) exten => _9ZXXXXXX,n,Hangup() [llamadas-larga-distancia] exten =>_ 901XXXXXXXXXX,1,Answer() exten =>_901XXXXXXXXXX,n,SayDigits(${EXTEN:1}) exten=> _901XXXXXXXXXX,n,Hangup() Julián Dunayevich, Lázaro Baca, Andrés Brassara, Santiago Alberch, Antonio Lobo 10

  11. Manipulación de expresiones y variables • Las expresiones son una combinación de variables, operadores y valores que arrojan un resultado. Sintaxis: $[expr1 operador expr2] • Operadores lógicos: |(or) , &(AND) • Operadores de comparación: =, !=, <, >, <=, >= • Operadores aritméticos: +, -, *, /, % • [...] , Ejemplo: exten => 1003,1,Answer() • exten => 1003,n,Set(COUNT=3) exten => 1003,n,Set(NEWCOUNT=$[${COUNT} + 1]) exten => 1003,n,SayNumber(${NEWCOUNT}) Julián Dunayevich, Lázaro Baca, Andrés Brassara, Santiago Alberch, Antonio Lobo 11

  12. Bifurcación condicional • Permite tomar desiciones dentro del dialplan. • Aplicación GotoIf() • GotoIf(expresion1?destino1:destino2) • Si la expresión evaluada es verdadera, la llamada es enviada a destino1, de lo contrario es enviada a destino2. • Una cadena vacía y el número 0 son evaluados con falso, cualquier otro valor es verdadero. • Cualquiera de los destinos puede ser omitido, pero debe estar alguno de los 2. • Si el destino omitido es el camino que debe seguir la llamada, el flujo que se sigue es la siguiente prioridad dentro de la extensión actual. Julián Dunayevich, Lázaro Baca, Andrés Brassara, Santiago Alberch, Antonio Lobo 12

  13. Ejemplo de GotoIf() exten => 1004,1,Answer() exten => 1004,n,Set(TEST=1) exten => 1004,n,GotoIf($[${TEST} = 1]?Iguanas:) exten => 1004,n,Playback(demo-thanks) exten => 1004,n,Hangup() exten => 1004,n(Iguanas),Playback(demo-congrats) exten => 1004,n,Hangup() exten => 1005,1,Answer() exten => 1005,n,Set(COUNT=10) exten => 1005,n(Ciclo),GotoIf($[${COUNT} > 0 ]?:Fin) exten => 1005,n,SayNumber(${COUNT}) exten => 1005,n,Wait(1) exten => 1005,n,Set(COUNT=$[${COUNT} - 1]) exten => 1005,n,Goto(Ciclo) exten => 1005,n(Fin),Hangup() exten => 1006,1,Answer() Exten => 1006,n,NoOp(CALLERID(num)) exten => 1006,n,GotoIf($[${CALLERID(num)} = 101] ? Cuelga:LlamaPepe) exten => 1006,n(LlamaPepe),Dial(SIP/pepe) exten => 1006,n,Hangup() exten => 1006,n(Cuelga),Playback(demo-congrats) exten => 1006,n,Hangup() Julián Dunayevich, Lázaro Baca, Andrés Brassara, Santiago Alberch, Antonio Lobo 13

  14. Bifurcación condicional basada en tiempo • Verifica la hora actual del servidor, permitiendo tomar decisiones basadas en tiempo. • Se utiliza cuando se quiere dar una bienvenida diferente en horarios de trabajo y fuera de trabajo. GotoIfTime(hora,dias_de_semana,dias_del_mes,meses?etiqueta) • Envía la llamada a etiqueta si la fecha y hora actual concuerdan con el criterio especificado por los parámetros. Julián Dunayevich, Lázaro Baca, Andrés Brassara, Santiago Alberch, Antonio Lobo 14

  15. Bifurcación condicional basada en tiempo • hora. Lista de uno o más rangos de horario en formato de 24 horas.09:00-17:00 • dias_de_semana. Lista de uno o más días de la semanamon, tue • dias_del_mes. Día numérico del mes7-12,15 • meses. Lista de uno o más meses del añojun, apr, jul • * Matchea con cualquier valor • Etiqueta puede ser una prioridad dentro de una misma extensión, una prioridad y extensión dentro del mismo contexto o un contexto, extensión y prioridad. • Exten => s, 1, GotoIfTime(*,*,2, nov?open,s,1) ; se envía al contexto open, extensión s, prioridad 1 Julián Dunayevich, Lázaro Baca, Andrés Brassara, Santiago Alberch, Antonio Lobo 15

  16. Lab 5 Dialplan avanzado Julián Dunayevich, Lázaro Baca, Andrés Brassara, Santiago Alberch, Antonio Lobo 16

  17. Curso elaborado por Júlian Dunayevich julian@dunayevich.com Lázaro Baca lazaro.baca@gmail.com Andrés Brassara abrassara@gmail.com Santiago Alberch salbech@gmail.com Antonio Lobo antoniwolf@gmail.com Detalles de la licencia: http://creativecommons.org/licenses/by-nc-sa/2.5/deed.es_AR Autores: Julián Dunayevich, Lázaro Baca, Andrés Brassara, Santiago Alberch, Antonio Lobo(cc) Creative Commons - Attribute Non-Commercial Share-Alike 2.5 Trabajo originalmente basado en bibliografía de: Irontec: contacto@irontec.com (CC) Asterisk, The Future of Telephony, Jim Meggelen, Jared Smith, and Leif Madsen, O´REILLY, 2005 Julián Dunayevich, Lázaro Baca, Andrés Brassara, Santiago Alberch, Antonio Lobo 17
