  1. Eole ou E.ON ? « LES EOLIENNES N’ONT [-ELLES EU] AUCUNE RESPONSABILITE DANS LA PANNE D’ELECTRICITE QU’A CONNUE L’EUROPE DE L’OUEST SAMEDI 4 NOVEMBRE » ?

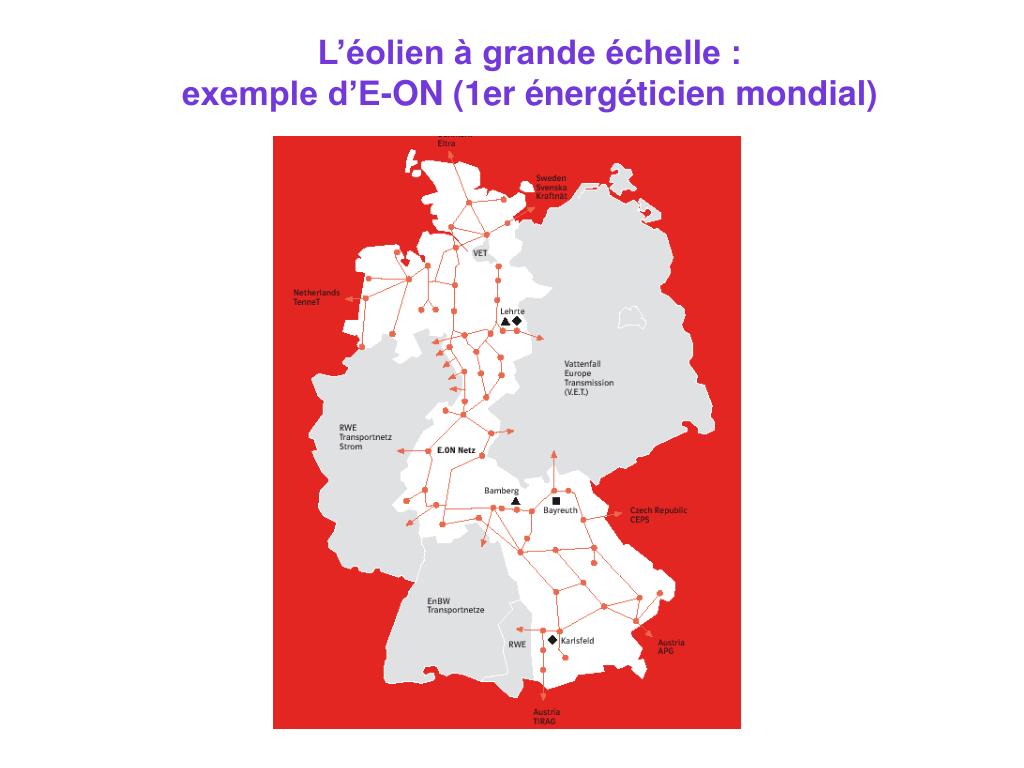

  2. L’éolien à grande échelle : exemple d’E-ON (1er énergéticien mondial)

  3. Genèse de la panne - à 21:38 consignation de la ligne C-D rivière Ems • à 22:10 disjonction • de la ligne L-W Limite des réseaux E.ON et RWE

  4. Eclatement en 3 zones

  5. Ouest en sous-fréquenceNord-Est en sur fréquence

  6. Mauvaise tenue des éoliennes • En zone Ouest : - 4 112 MW • Espagne (- 2 800 MW) • Allemagne (- 700 MW) • Portugal (- 473 MW) • France (- 113 MW) • En zone Nord-Est : -6 110 MW • Allemagne (- 5330 MW) • Autriche (- 780 MW) • Au total, 60 % des éoliennes Hors Service • Seule centrale HS : CCG 480 MW espagnol

  7. Communiqué de Sortir du nucléaire 05/11/2006 (soit moins de 24 heures après …) Black-out électrique en Europe : c'est la conséquence de l'augmentation continue de la consommation[…] Ces réseaux sont d'ailleurs d'autant plus fragiles qu'ils sont extrêmement centralisés, en particulier à cause des centrales nucléaires […] … Bien sûr !

  8. Recouplages au Nord-Est « Par ailleurs, au même moment [durant lequel les dispatcheurs bataillaient pour identifier la situation] (premières minutes après l’incident), les éoliennes qui s’étaient déconnectées à 22:10 réapparurent du fait de leur reconnexion spontanée aux réseaux de puissance (tant en Allemagne qu’en Autriche), suscitant une croissance graduelle de la production dans toute la zone 2. Comme la capacité de production reconnectée dépassait la capacité de production effacée (essentiellement thermique), la fréquence commença à croître, lentement mais continûment, à partir de 22:13. Voyant cela, les dispatcheurs des GRT concernés entreprirent des actions manuelles pour établir l’équilibre de toute la zone 2 et ramener la fréquence à son niveau normal. Ces actions inclurent des ordres aux compagnies productrices pour qu’ils réduisent la production de leurs unités, en arrêtant certaines d’entre elles et en démarrant des pompages de STEP[…] ».

  9. Communiqué du SER Paris, le 8 novembre 2006 « […] Le rôle des éoliennes allemandes a été évoqué dans la panne d’électricité qui a touché l’Europe de l’ouest samedi soir dernier. […] Les professionnels de la filière française tiennent à expliquer en quoi les éoliennes ne sont en rien responsables de cette panne. […] Loin d’avoir concouru à la panne, la production éolienne a contribué au rétablissement d’une situation normale de production d’électricité. »

  10. Excursion de puissance inexpliquée Pourquoi ?

  11. Carte WMO, 19:00 le samedi 04/11/06

  12. WMO (Organisation Météorologique Mondiale) Surface Station Plot : mentionnant, entre autres, direction et force du vent via une flèche à empenne(s) Winds : Caractérisation de la force du vent par le nombre d’empennes sur la flèche (1 knot = 1852 mètres/heure)

  13. Régime de vent en Schleswig Jutland MerBaltique F F C S Schleswig K RR MerduNord H W Holstein Mecklenburg Entre 21 et 22:00,sur les stations les plus au nord, le vent a forci de ~ +5 knots (+ 2,6 m/sec)

  14. Puissance éolienne E-ON sur un annéee Max 6234 MW Min 8 MW Puissance installée: 33 200MW dont 23 % d’éolien Production: 271,3 TWh dont 4,16% d’éolien

  15. Puissance éolienne délivrée (Noël 2004) Pente: 1000 MW/h

  16. Fiabilité de prévision de l’éolien
