§5-4 数 / 模转换电路 (DAC)

§5-4 数 / 模转换电路 (DAC). 学习要点： D/A 转换电路原理 倒 T 型电阻网络 D/A. 数模转换电路. 5-4-1 转换器的基本原理. 5-4-2 权电阻网络 D/A 转换器. 5-4-3 T 型电阻网络 D/A 转换器. 5-4-4 D/A 转换器的主要参数. 退出. 非电 模拟量. 传感器. 模拟 电信号. 数字 电信号. 数字 电信号. 模拟 电信号. 计算机. 执行 机构. ADC. DAC. D/A—— 数字信号 → 模拟信号转换，称“数 - 模 (D/A) 转换”

wilbur
Download Presentation

§5-4 数 / 模转换电路 (DAC)

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

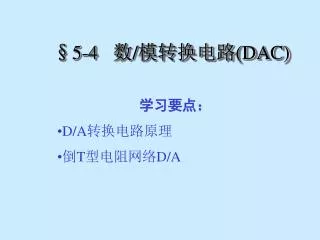

  1. §5-4 数/模转换电路(DAC) • 学习要点： • D/A转换电路原理 • 倒T型电阻网络D/A

  2. 数模转换电路 5-4-1 转换器的基本原理 5-4-2 权电阻网络D/A转换器 5-4-3 T型电阻网络D/A转换器 5-4-4 D/A转换器的主要参数 退出

  3. 非电 模拟量 传感器 模拟 电信号 数字 电信号 数字 电信号 模拟 电信号 计算机 执行 机构 ADC DAC D/A——数字信号→模拟信号转换，称“数-模(D/A)转换” DAC： 能够完成这种转换的电路 。 A/D——模拟信号→数字信号转换，称“模-数(A/D)转换” ADC：能够完成这种转换的电路。 DAC和ADC是沟通模拟和数字电路的桥梁，也称为接口电路。 模拟信号与数字信号之间的转换过程，如图所示。 5-4-1 D/A转换器的基本原理 要把数字量转换为模拟量，必须将每一位代码按其权的大小转 换成相应的模拟量，然后将代表各位的模拟量相加。

  4. D/A转换器的结构示意图和转换特性 (a)示意图 (b)n=3转换特性 uo (V) D0 uo或ui D1 7 输入 DAC 6 … 输出 D n－1 5 4 3 2 (a) 1 0 000 001 010 011 100 101 110 111 D (b) D/A转换器的结构如图所示，图中D0～Dn－1是输入的n位二进制 数（如取 n=3） 输出模拟电压为： uo = ku（Dn－1·2n－1 + Dn－2·2n－2 + … + D1·21 + D0·2 0）

  5. IREF +VREF I3 I2 I1 I0 4R R 2R 8R iF RF S3 S0 S1 S2 i ∞ － uo + + D2 D1 D3 D0 D/A转换电路分两种——1）权电阻网络型 2）倒T型电阻网络型。 5-4-2 权电阻网络D/A转换器 其中：D3D2D1D0——为输入4位二进制数。

  6. 电路由四部分组成： （1）参考（基准）电压VREF ——要求精度高，稳定性好。 （2）电子模拟开关S0、S1、S2、S3 —— Di = 1→ Si接通反相端→Ii流入放大器； Di= 0→ Si接地→Ii流入地。 （3）权电阻R、2R、4R、8R —— 其值与对应的位权成反比，则流过权电阻的电流 与对应的位权成正比。 （4）求和放大器——将各权电阻支路电流在运放中相加，并通 过RF在输出端得到与输入数字信号成正比 的模拟电压。 总电流i为： i = I3 + I2 + I1 + I0

  7. 输出电压为： （取RF = R/2） 例如：当D3D2D1D0 = 0000时→uo = 0； 当D3D2D1D0 = 0001时→uo = －VREF /16， 称：最小输出电压（uomin或uLSB) 当D3D2D1D0=1111时→uo = －15VREF /16， 称：最大输出电压或满刻度电压（uomax或uFSR) 推广：输入n位二进制数： 权电阻网络D/A转换器的特点： 1）优点——结构简单，适用于各种有权码。 2）缺点——电阻值范围太宽。如n=8时，若R=10kΩ，最小 电阻为5kΩ，最大电阻为27×10kΩ= 1.28MΩ， 要保证每个电阻都有很高的精度非常困难，因此 在集成D/A转换器中很少使用。

  8. A D B C IREF I/3 I/2 I/1 I/0 R R R +VREF I3 I2 I1 I0 2R 2R 2R 2R 2R iF RF S3 S2 S1 S0 i ∞ － + uo + D3 D2 D1 D0 5-4-3 T型电阻网络D/A转换器 电路由四部分组成： （1）基准电压VREF； （2）电子模拟开关S0、S1、S2、S3（同前） （3）R—2R电阻解码网络；（4）求和放大器。

  9. 流入运放的电流为 i = I0D0 + I1D1 + I2D2 + I3D3 运放输出的模拟电压为 uo 推广：若输入n位二进制数 uo

  10. 例5.5.1 某倒T型电阻网络D/A转换器的基准电压VREF =10V，RF = R 分别求出4位和8位D/A转换器的最小（最低位为1，其他为0） 输出电压uomin和最大（各位全为1）输出电压uomax。 解：4位D/A转换器的最小输出电压为： 8位D/A转换器的最小输出电压为： 4位D/A转换器的最大输出电压为： 8位D/A转换器的最大输出电压为：

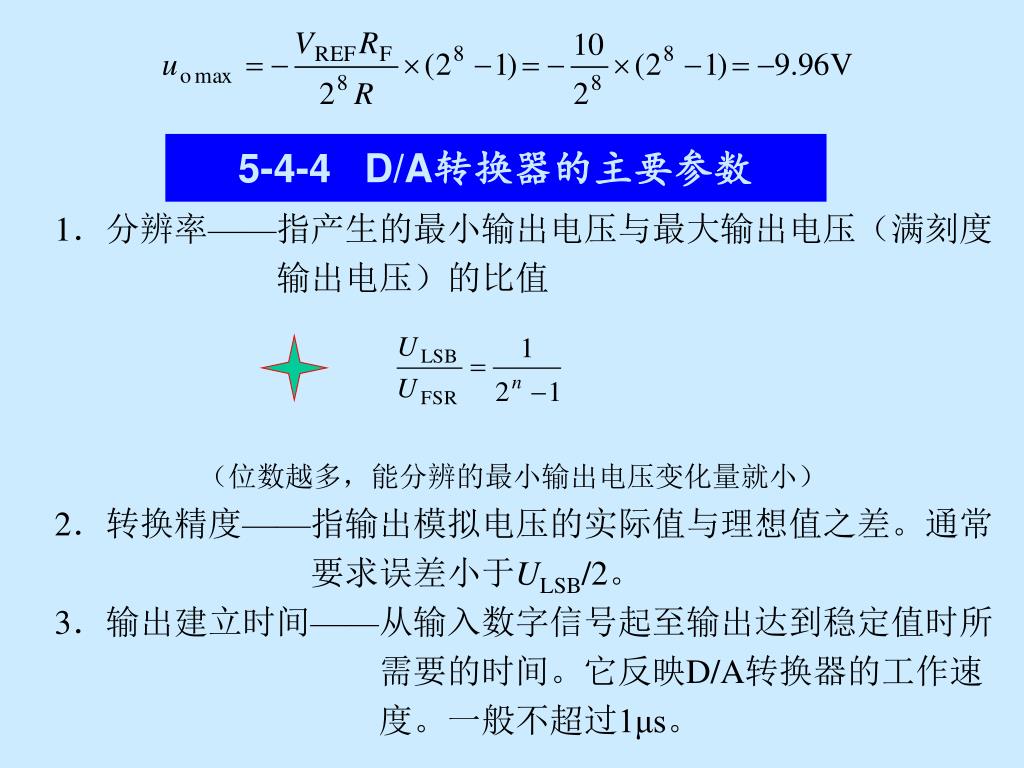

  11. 5-4-4 D/A转换器的主要参数 1．分辨率——指产生的最小输出电压与最大输出电压（满刻度 输出电压）的比值 （位数越多，能分辨的最小输出电压变化量就小） 2．转换精度——指输出模拟电压的实际值与理想值之差。通常 要求误差小于ULSB/2。 3．输出建立时间——从输入数字信号起至输出达到稳定值时所 需要的时间。它反映D/A转换器的工作速 度。一般不超过1μs。

  12. 课后小结——见黑板 复习与提问：时序电路的分析方法 思考题 1．权电阻网络D/A转换器实现D/A转换的原理是什么？ 2．倒T型D/A转换器实现D/A转换的原理是什么？ 3．D/A转换器的位数有什么意义？它与分辨率、转换精度有 什么关系？ 作业题：P71 5-18、19、20 预习：模数转换电路
