  1. 信息技术实验教学中心典型课件之ISE快速设计实验信息技术实验教学中心典型课件之ISE快速设计实验 信息工程学院（软件学院）

  2. 设计流程

  3. 设计输入 • 原理图设计输入。 • VHDL语言设计输入（暂时不讲）。

  4. 1.创建工程 • 点击菜单栏File－>New Project，在弹出的对话框中，分别填入工程名和存放路径，（最好不要有中文字符和空格）。

  5. （2）点击下一步后，在对话框中选择下载目标器件，如下图。（2）点击下一步后，在对话框中选择下载目标器件，如下图。

  6. （3）继续点击下一步，直到完成。

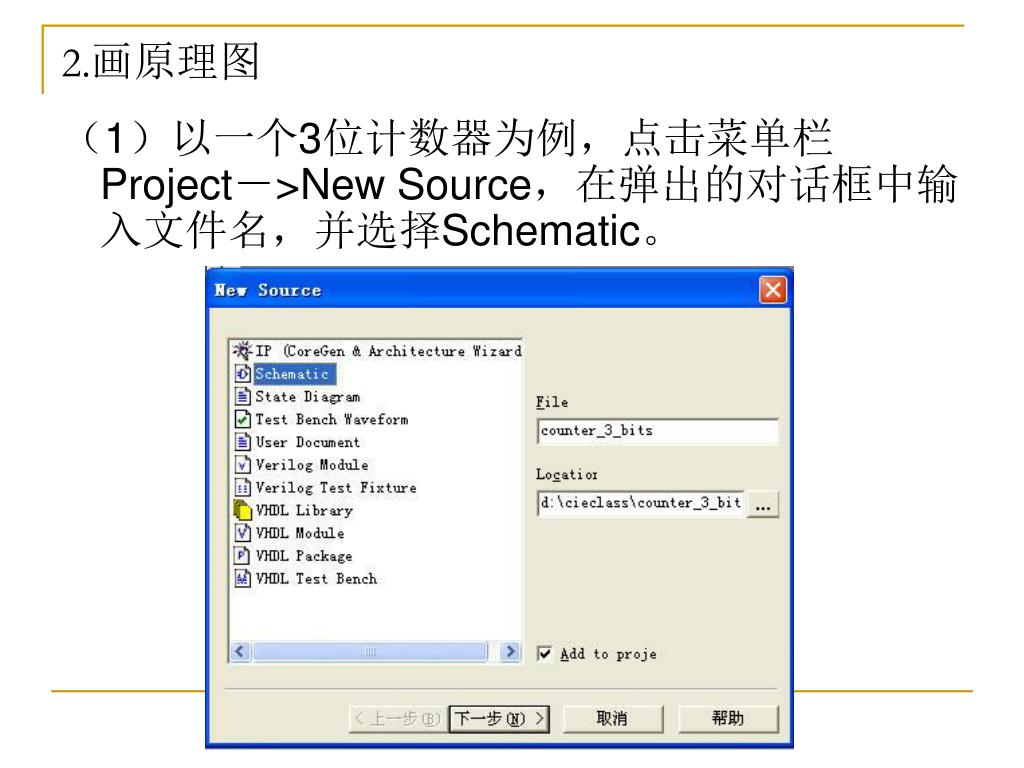

  7. 2.画原理图 （1）以一个3位计数器为例，点击菜单栏Project－>New Source，在弹出的对话框中输入文件名，并选择Schematic。

  8. （2）点击下一步，直到完成。 （3）在新窗口中，进行你的设计的原理图的输入。 （4）输入完成后，检查原理图是否有错误。点击菜单栏Tools－>Check Schematic，如有错误，根据提示进行修改。如下图。

  9. 功能仿真 仿真分为功能仿真和时序仿真，两者的差别在于时序仿真加入了器件的延时信息。首先要创建仿真测试文件，然后利用Modelsim进行仿真。ISE提供了与Modelsim很好的接口，可以在ISE中很方便地调用Modelsim进行仿真。

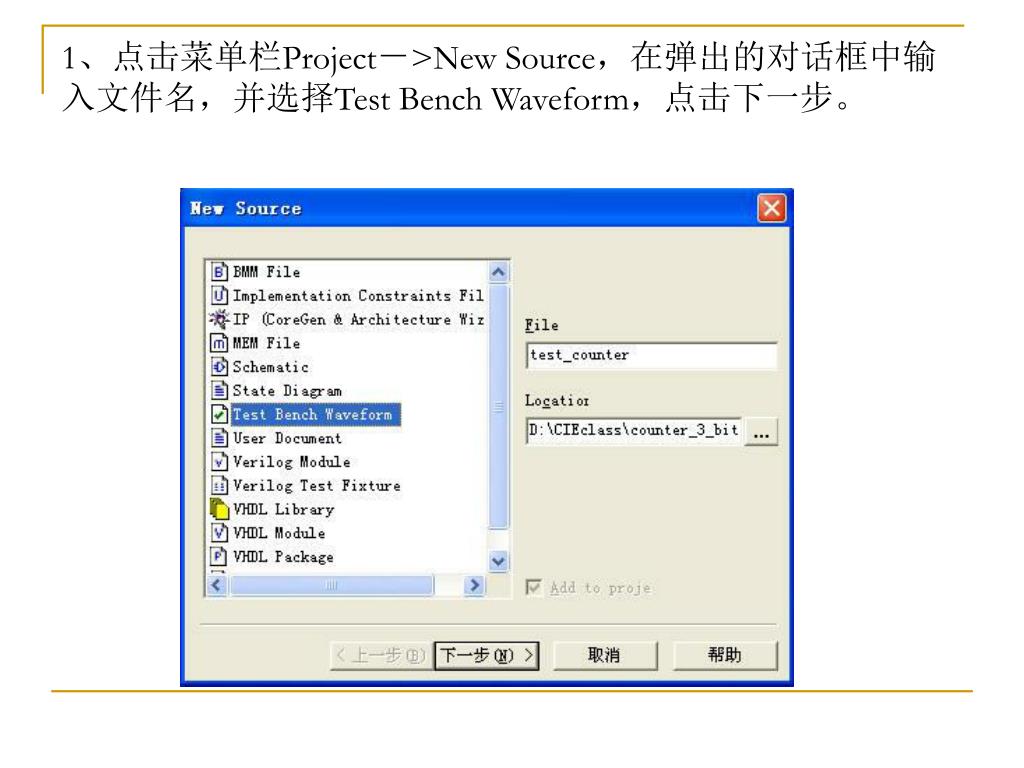

  10. 1、点击菜单栏Project－>New Source，在弹出的对话框中输入文件名，并选择Test Bench Waveform，点击下一步。

  11. 2、选择源原理图，点击下一步，弹出一个对话框，点击完成。2、选择源原理图，点击下一步，弹出一个对话框，点击完成。

  12. 3、按照下图所示设置，点击ok。

  13. 3、用鼠标点击加入测试激励。

  14. 4、双击Simulate Behavioral Model进行功能仿真，如下图。

  15. 设计实现 设计实现主要包括综合、映射和布局布线。ISE工具将这些操作全部整合一起，可以使用户很方便地进行这些操作。在ISE中，主要进行两个操作，Synthesize(综合)和Implement Design(实现)。

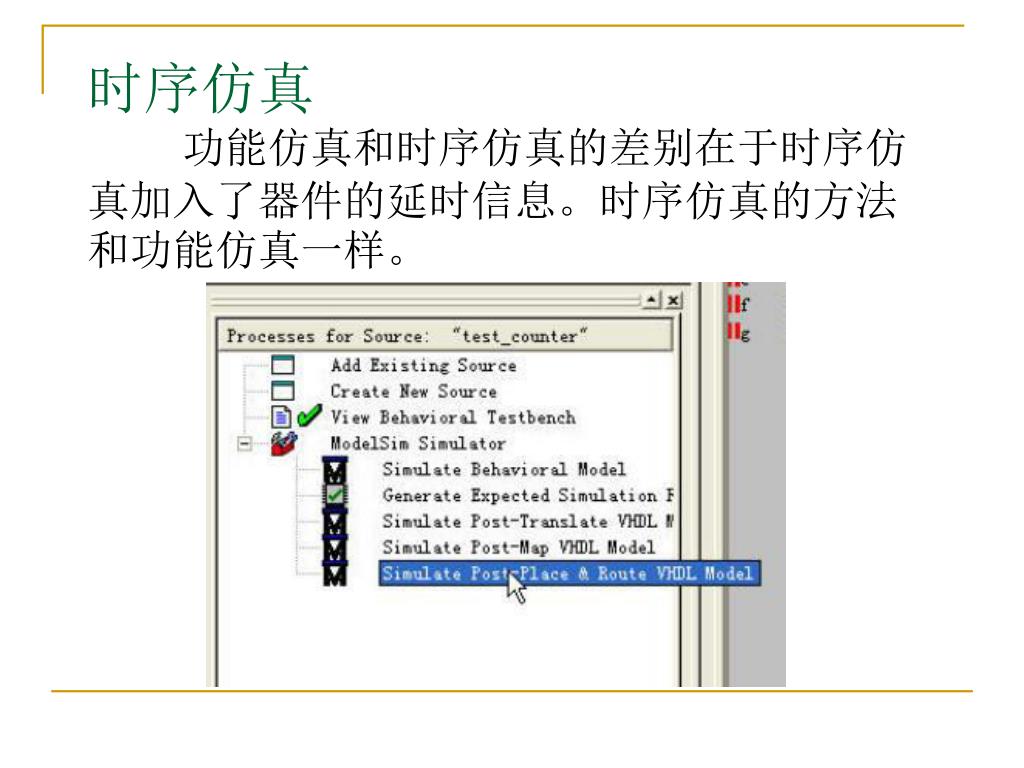

  16. 时序仿真 功能仿真和时序仿真的差别在于时序仿真加入了器件的延时信息。时序仿真的方法和功能仿真一样。

  17. 下载验证 首先对你顶层设计文件设置引脚约束，然后，在Proceses for Source工作区，双击Generate Programming File，生成用于下载的bit文件，最后利用iMPACT工具进行下载。

  18. 在新弹出的窗口中进行引脚分配。可参照开发板的用户手册，设置相应引脚。只需将各个I/O Pin拖入各个节点即可（也可以在左边窗口填写引脚）。

  19. Generate Programming File： （1）在产生配置文件之前，先进行属性的设置。右键点击Generate Programming File，选择Properties。

  20. 在弹出的对话框中，只需改动一个选项，选择JTAG Clock，如图。

  21. （2）双击Generate Programming File，生成下载配置文件。

  22. 下载：最后进行下载，并验证其功能。在确保目标板上电，并正确连接下载电缆的基础上，双击Configure Device，运行iMPACT进行下载。

  23. 双击Configure Device后，弹出一个对话框，点击下一步。

  24. 点击完成。

  25. 弹出一个对话框，点击确定。 双击XXX.bit文件。

  26. 这时又弹出一个对话框，点击取消。

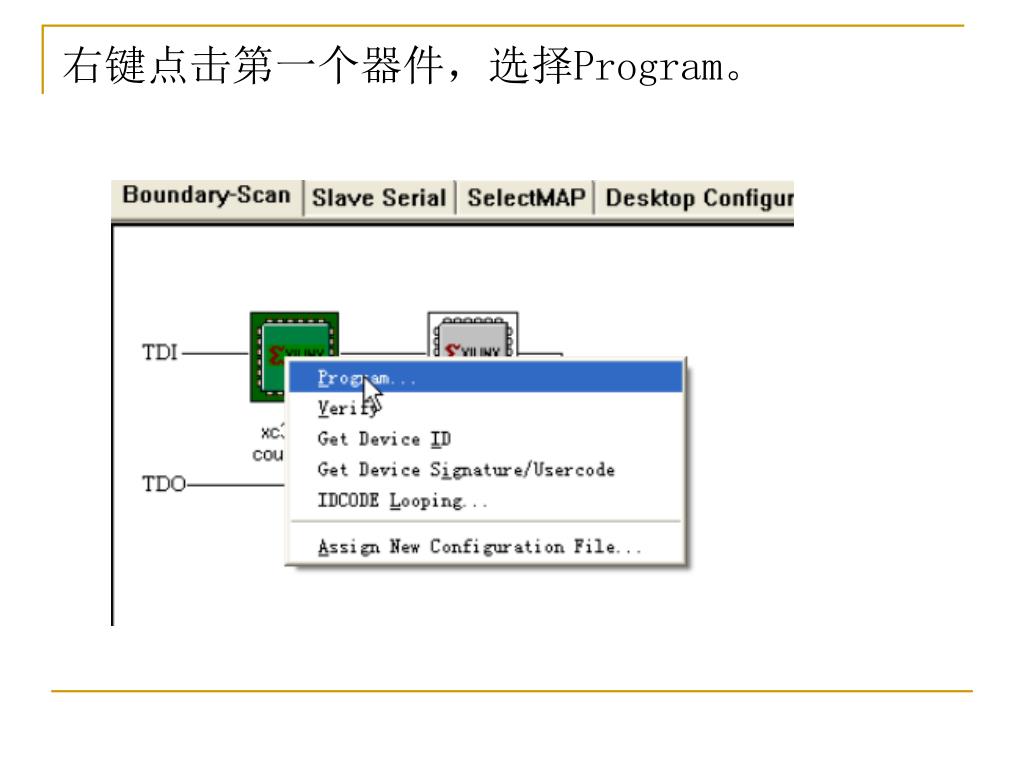

  27. 右键点击第一个器件，选择Program。

  28. 弹出一个对话框，点击OK。

  29. 下载成功，则显示下图。
