第 4 章负反馈放大电路与基本运算电路

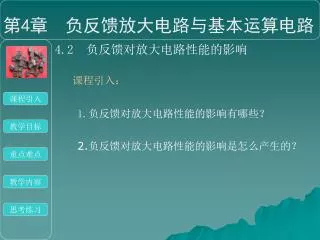

第4章负反馈放大电路与基本运算电路 4.2 负反馈对放大电路性能的影响课程引入：课程引入 1.负反馈对放大电路性能的影响有哪些？教学目标 2.负反馈对放大电路性能的影响是怎么产生的？重点难点教学内容思考练习

第4章负反馈放大电路与基本运算电路 4.2 负反馈对放大电路性能的影响教学目标：课程引入 1.掌握负反馈稳定放大电路放大倍数的原理。教学目标 2.熟悉负反馈减小非线性失真和扩展通频带的原理。重点难点教学内容 3.理解负反馈对放大电路输入和输出电阻的影响。思考练习

第4章负反馈放大电路与基本运算电路 4.2 负反馈对放大电路性能的影响重点难点：课程引入 1.负反馈对放大电路增益的影响。教学目标 2.负反馈对放大电路输入电阻和输出电阻的影响。重点难点教学内容思考练习

第4章负反馈放大电路与基本运算电路 4.2 负反馈对放大电路性能的影响一、提高增益的稳定性由于负载和环境温度的变化、电源电压的波动和器件老化等因素，放大电路的放大倍数会发生变化。通常用放大倍数相对变化量的大小来表示放大倍数稳定性的优劣，相对变化量越小，则稳定性越好。课程引入教学目标 Af=A/1+AFdAf=dA/(1+AF)2 dAf/Af=1/1+AF·dA/A 重点难点 Af的相对变化量 A的相对变化量教学内容负反馈，1+AF>1 ∴dAf/Af<dA/A 思考练习

第4章负反馈放大电路与基本运算电路 4.2 负反馈对放大电路性能的影响二、减小失真和扩展通频带 1、减小非线性失真课程引入一些有源器件的伏安特性的非线性会造成输出信号的非线性失真，加入负反馈可以减小这种失真，但不能消除非线性失真。教学目标重点难点预失真---净输入信号预先产生相反的失真，抵消管子内部的失真。教学内容思考练习

第4章负反馈放大电路与基本运算电路 4.2 负反馈对放大电路性能的影响二、减小失真和扩展通频带 2、扩展通频带BW 课程引入无反馈时： BW=fH-fL≈fH 教学目标重点难点引入反馈后： BWf=(1+AF)BW 教学内容思考练习

第4章负反馈放大电路与基本运算电路 4.2 负反馈对放大电路性能的影响三、改变放大电路的输入和输出电阻 1、对输入电阻的影响课程引入负反馈对对输入电阻的影响取决于输入端的反馈类型。教学目标串联负反馈使输入电阻增大并联负反馈使输入电阻减小重点难点教学内容思考练习

第4章负反馈放大电路与基本运算电路 4.2 负反馈对放大电路性能的影响三、改变放大电路的输入和输出电阻 2、对输出电阻的影响课程引入电压负反馈 F与 A并联，使输出电阻减小。教学目标电流负反馈 F与 A串联，使输出电阻增大。重点难点教学内容思考练习

第4章负反馈放大电路与基本运算电路 4.2 负反馈对放大电路性能的影响思考练习：课程引入 1.比较四种基本类型负反馈对放大电路性能影响的异同。教学目标重点难点 2.如果输入信号是一个失真的正弦波，加入负反馈后能否减小失真？教学内容思考练习

第 4 章 负反馈放大电路与基本运算电路
