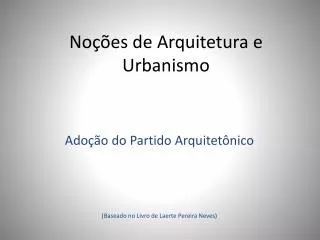

Noções de Arquitetura e Urbanismo

1. Noções de Arquitetura e Urbanismo Adoção do Partido Arquitetônico (Baseado no Livro de Laerte Pereira Neves)

2. Partido “Partido, na arquitetura, é compreendido como a idéia preliminar do edifício projetado. (...) Adoção do partido na arquitetura contém, na essência, as informações que ensinam o modo como percorrer o caminho que leva ao ato de projetar.” NEVES, Laerte Pereira. Adoção do Partido Arquitetônico. Salvador: Ed. da Universidade Federal da Bahia, 1998

3. Metodologia O projeto não nasce do desenho. O desenho representa as idéias materializadas em uma solução específica (entre uma infinidade de possibilidades), adequada ao LOCAL, às NECESSIDADES PARTICULARES e COLETIVAS dos USUÁRIOS deste ESPAÇO, envolvendo questões como TEMPO, ESPAÇO, CUSTO, CULTURA, ERGONOMIA, TÉCNICAS CONSTRUTIVAS, etc.

4. Metodologia Para um bom projeto, é necessário se ter uma COLETA DE DADOS E INFORMAÇÕES precisa, objetivando realizar um conjunto de soluções mais adequado à utilização deste espaço. Na arquitetura, chamamos este estudo de PROGRAMA DE NECESSIDADE, documento que precede o projeto.

5. Tema ArquitetônicoConceito do Tema Um edifício (aedis = casa; facere = fazer) se diferencia de outro não só pelo porte, mas também pelo tipo de uso, o chamamos de Tema Arquitetônico: - Habitação - unifamiliar (casa isolada no lote) - coletiva (apartamentos) - Comércio - loja de ferramentas - hipermercado

6. Tema Arquitetônico Conceito do Tema - Educação - escola de ensino fundamental - universidade - centro de línguas - Lazer - clube - brinquedoteca - salão de festas

7. Caracterização da Clientela Clientela: usuários ou grupo de usuários mais significativos Exemplo: Tema: Casa de Veraneio Clientela: (a) um casal; (b) dois filhos; (c) visitantes eventuais.

8. Caracterização da Clientela Clientela: usuários ou grupo de usuários mais significativos Exemplo: Tema: Igreja Católica Clientela: (a) fiéis; (b) padre e outros religiosos; (c) pessoas que cuidam das atividades da igreja.

9. Caracterização da Clientela Clientela: usuários ou grupo de usuários mais significativos Exemplo: Tema: Escola de Ensino Fundamental Clientela: (a) 240 alunos do 1º ao 9º ano por turno; (b) 30 professores, das diversas matérias do currículo; (c) 20 funcionários.

10. Programa Arquitetônico Relação de Todos os Ambientes que compõem o edifício: Exemplo: Tema: Casa de Veraneio 1- Varanda 2- Sala de Estar 3- Bar 4- Suíte do Casal 5- Suíte dos Filhos 6- Quarto de Visitas 7- Sanitário Social 8- Copa-cozinha 9- Área de Serviço 10- Quarto de Empregada 11- Sanitário de Empregada 12- Garagem

11. Programa Arquitetônico Exemplo: Tema: Igreja Católica 1- Pátio de Entrada 2- Nave da Igreja 3- Presbitério (altar, coro, etc.) 4- Batistério 5- Sacristia 6- Sala de Administração 7- Sala de Atividades 8- Salão Paroquial 9- Hall de Entrada 10- Depósito 11- Sanitário Público 12- Sanitário do Sacerdote 13- Estacionamento

12. Programa Arquitetônico Exemplo: Tema: Escola de Ensino Fundamental 1- Vestíbulo de Entrada 2- Sala de Espera 3- Secretaria 4- Diretoria 5- Adm., Secretaria e Contabilidade 6- Sala de Cópias 7- Arquivo 8- Sala de Professores 9- Sala de Reuniões 10- Serviço de Orientação Educacional 11- Coordenação Pedagógica 12- Recreio Coberto 13- Cantina 14- Depósito 15- Sanitário de Alunos 16- Sanitário de Professores 17- Salas de Aulas 18- Hall de Entrada de Funcionários 19- Vestiário de Alunos 20- Sanitário e Vestiário de Funcionários 21- Auditório 22- Biblioteca 23- Quadra Poliesportiva 24- Campo de Futebol 25- Parque de Recreação

13. Setorização Separação dos ambientes por afinidades de função. Exemplo: Tema: Casa de Veraneio Setor Social Varanda Sala de Estar Bar Sala de Jantar Sanitário Social Setor Íntimo Suíte do Casal Sanitário do Casal Suíte dos Filhos Sanitário dos Filhos Quarto de Hóspedes Setor de Serviço Copa-cozinha Área de Serviço Garagem Quarto de Empregada Sanitário de Empregada

14. Relações do Programa Tema: Casa de Veraneio Funcionograma do Setor Social Liga com Setor Íntimo Bar Sanitário Social Sala de Estar Sala de Jantar Varanda Liga com Setor de Serviço

15. Relações do Programa Tema: Casa de Veraneio Funcionograma do Setor Íntimo Quarto de Hóspedes Quarto do Casal Quarto dos Filhos Sanitário dos Filhos Sanitário do Casal

16. Relações do Programa Tema: Casa de Veraneio Funcionograma do Setor de Serviço Acesso de Serviço Liga com Setor Social Copa-cozinha Área de Serviço Quarto de Empregada Sanitário de Empregada Acesso de Veículo Garagem Liga com Setor Social

17. Relações do Programa Tema: Casa de Veraneio Funcionograma Completo Bar Sanitário Social Quarto de Hóspedes Copa-cozinha Área de Serviço Quarto de Empregada Quarto do Casal Quarto dos Filhos Sanitário de Empregada Sala de Estar Sanitário dos Filhos Sala de Jantar Varanda Sanitário do Casal Acesso de Veículo Garagem

18. Exemplo de Partido ArquitetônicoTema: Residência Lote Proposto com recuos (Uso do Solo) e indicação do norte (posição geográfica)

19. Exemplo de Partido ArquitetônicoTema: Residência Lançamento da Setorização, considerando a insolação na casa

20. Exemplo de Partido ArquitetônicoTema: Residência Proposta de malha 1 - em função das posições dos raios solares

21. Exemplo de Partido ArquitetônicoTema: Residência Proposta de malha 2 – pavimento superior

22. Exemplo de Partido ArquitetônicoTema: Residência Sobreposição das Malhas

23. Exemplo de Partido ArquitetônicoTema: Residência Pavimento Térreo

24. Exemplo de Partido ArquitetônicoTema: Residência Pavimento Superior

25. Exemplo de Partido ArquitetônicoTema: Residência Vista Externa

26. Exemplo de Partido ArquitetônicoTema: Residência Vista Externa
