Dobrodo li

DOBRODOŠLI !


Elektri no talno ogrevanje pod lesenimi talnimi oblogami

Električno talno ogrevanje pod lesenimi talnimi oblogami

V Sloveniji ta kombinacija še vedno vzbuja precej dvoma.

Bistvena vzroka:

1/ učinek na parket

- varnost pred pregrevanjem zagotovljena z uporabo talnega temperaturnega tipala, ki meri temperaturo točno pod parketom

2/ učinkovitost ogrevanja

- daljši odzivni čas

- omejena temperatura tal

- el. talno ogrevanje kot edini vir ogrevanja

Velikokrat tudi pomisleki glede učinka na zdravje


Elektri no talno ogrevanje pod lesenimi talnimi oblogami1

Električno talno ogrevanje pod lesenimi talnimi oblogami

Danfoss priporočila:

- moč ogrevanja maks. 100W/m²

- krmiljenje ogrevanja s termostatom tip 535 ali 550

- obvezna uporaba talnega temperaturnega tipala

- omejitev temperature tal na maksimalno 27°C *

- uporabo primernega parketa / laminata *

Zagotoviti ustrezno toplotno izolacijo tal.

* Dobavitelj/proizvajalec lesene talne obloge potrdi

primernost lesene talne obloge za talno ogrevanje

in maksimalno temperaturo.


Ustrezna toplotna izolacija

Ustrezna toplotna izolacija


Elektri no talno ogrevanje pod lesenimi talnimi oblogami2

Električno talno ogrevanje pod lesenimi talnimi oblogami

Les je “živ” in dilatacije so vedno prisotne.

Odvisne so od:

1/ vlage v estrihu pred polaganjem obloge

2/ vlažnosti talne obloge pred polaganjem

3/ ustreznosti lesene talne obloge

4/ primerne vlažnosti zraka v prostoru


1 vlaga v estrihu

1/ vlaga v estrihu

Pred polaganjem parketa mora biti

površina ravna, gladka in trda,

konstrukcija pa kompaktna in suha

Dovoljene vrednosti vlažnosti v estrihu:

manj od 1,8% CM (cementni estrih)

manj od 0,3% CM (anhidridni estrih)

Čas sušenja je važen!

7-21 dni naravnega sušenja estriha (brez aditivov)

Dolgotrajno sušenje se lahko pospeši z izvedbo protokola ogrevanja talne konstrukcije, potek katerega navadno predpiše proizvajalec lesene talne obloge.


1 vlaga v estrihu1

1/ vlaga v estrihu

Primer protokola s strani proizvajalca


1 vlaga v estrihu2

1/ vlaga v estrihu

Primer protokola s strani Danfoss


1 vlaga v estrihu3

1/ vlaga v estrihu

Primer obrazca protokola s strani Danfoss


2 vla nost parketa

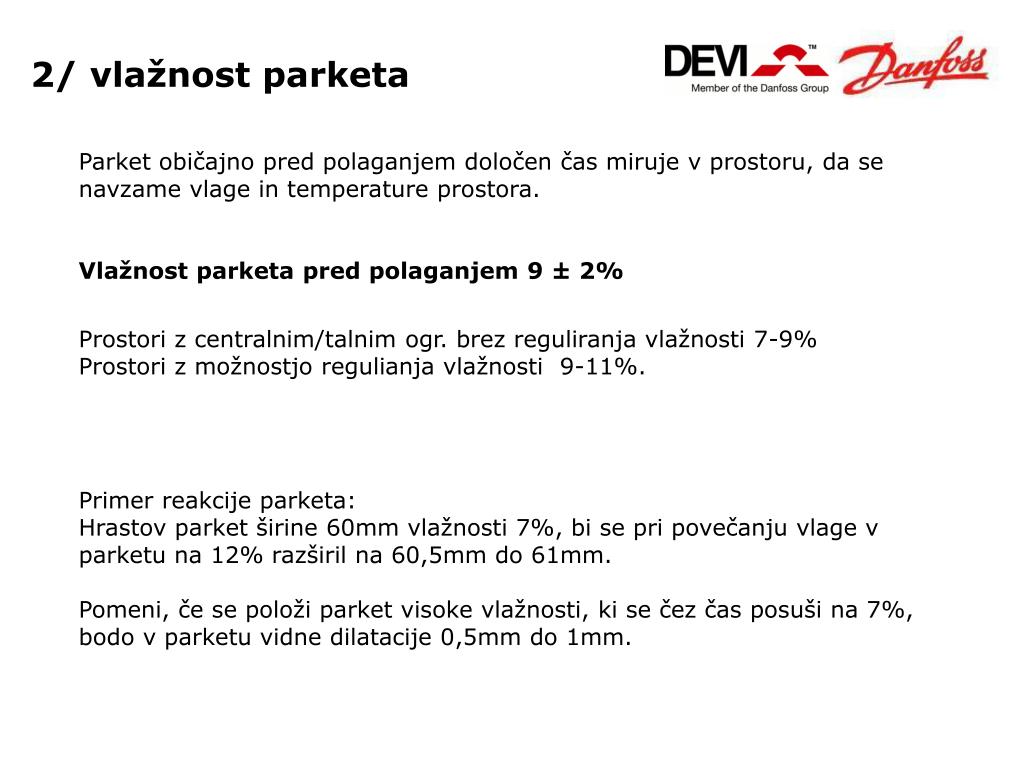

2/ vlažnost parketa

Parket običajno pred polaganjem določen čas miruje v prostoru, da se navzame vlage in temperature prostora.

Vlažnost parketa pred polaganjem 9 ± 2%

Prostori z centralnim/talnim ogr. brez reguliranja vlažnosti 7-9%

Prostori z možnostjo regulianja vlažnosti 9-11%.

Primer reakcije parketa:

Hrastov parket širine 60mm vlažnosti 7%, bi se pri povečanju vlage v parketu na 12% razširil na 60,5mm do 61mm.

Pomeni, če se položi parket visoke vlažnosti, ki se čez čas posuši na 7%, bodo v parketu vidne dilatacije 0,5mm do 1mm.


3 ustrezna lesena talna obloga

3/ ustrezna lesena talna obloga

debelina (mm) in prevodnost (W/mK) vplivata na faktor upornosti talne obloge.

Skupna upornost obloge primerne za talno ogrevanje:

maks. 0,125 (m²K/W)


3 ustrezna lesena talna obloga1

3/ ustrezna lesena talna obloga

Primeri iz prakse:

Vrsta talne obloge Debelina Toplotna prevodnost  Toplotni upor R

(mm) [W/(mK)] [(m2K)/W]

keramične ploščice 131,050,012

marmor 302,10,014

naravni kamen 201,20,017

preproga --0,07 - 0,10

iglane tekstilne preproge 6,50,450,12 - 0,15

linolej 2,50,170,015

obloge iz umetnih smol 30,230,011

PVC obloge in podloge 20,200,010

lamelni parket 80,210,038

parket – hrast 220,210,105

pluta 110,090,129

laminat 90,170,044


3 ustrezna lesena talna obloga2

3/ ustrezna lesena talna obloga

Talno ogrevanje pri 40ºC

Zaradi min. toplotnih izgub in čim hitrejšo vzpostavitev konst. temp. na pohodni površini je (hiter prenos toplote iz parketa v prostor) je odločilna debelina in gostota parketa.

debelina 8-11mm

čim trši oz. gostejši - doussie in hrast

Pomembno še:

izgotovljeni na pero in utor

dimenzijsko obstojen (ne bukev)

prva klasa (kakovost)

končni parket doussie 10mm

končni parket hrast 11mm

Biotehniška fakulteta v Ljubljani; prof. Željko Gorišek (vir: www.korak.sw)


4 ustrezna lesena talna obloga

4/ ustrezna lesena talna obloga

Testiranje primernosti

električnega talnega ogrevanja Danfoss/Devi

in

parketa STEIRER


4 ustrezna lesena talna obloga1

4/ ustrezna lesena talna obloga

2-slojni gotovi parket (bukev) BILAflor 1500, naoljen in voskan

2-slojni gotovi parket (javor) BILAflor 1500, naoljen in voskan

Danfoss grelna preproga položena na estrih in zalita z lepilom


3 ustrezna lesena talna obloga3

3/ ustrezna lesena talna obloga


3 ustrezna lesena talna obloga4

3/ ustrezna lesena talna obloga

Tolpotna izolacija 5cm EPS

PE folija 0,2mm


3 ustrezna lesena talna obloga5

3/ ustrezna lesena talna obloga


3 ustrezna lesena talna obloga6

3/ ustrezna lesena talna obloga

Merjenje temperature na površini in spodnji strani parketa na 10min

meritve vsakih 10min


3 ustrezna lesena talna obloga7

3/ ustrezna lesena talna obloga

Zaključki testiranja:

Danfoss/SteierParkett

Preproga lahko položena v maso ali direktno v lepilo

Maks. 100W/m²

St. višanja temp. tudi do 6ºC / uro

Ni opaziti dilatacij/sprememb parketa do 32ºC pri pogoju 45% rel. vlage

Vzdrževanje ustrezne relative vlažnosti zraka v prostoru je bistveno za parekt v tleh z talnim ogrevanjem!


3 ustrezna lesena talna obloga8

3/ ustrezna lesena talna obloga

brez špranj

minimalne špranje

velike špranje (0,5mm)

povečane špranje (0,3mm)


4 primerna vla nost prostora

4/ primerna vlažnost prostora

Priporočljiva relativna vlažnost zraka v prostoru 50 – 55%.

Uporaba vlažilnikov zraka.


Povzetek

Povzetek

Pomembno pri talnem ogrevanju v tleh z leseno talno oblogo:

1/ Moč ogrevanja maks. 100W/m², ustrezen termostat, talno tipalo temp., dobra talna toplotna izolacija,

2/ nadzor temperature s pomočjo talnega tipala v mestu čim bližje obloge – učinkovito krmiljenje in varnost obloge,

3/ Suha tla in primerna vlažnost parketa pred polaganjem,

4/ Primerna lesena talna obloga (lepljenje na podlago)

laminati

izgotovljeni parket debeline 8-11mm (večje gostote)

5/ Vzdrževanje primerne vlažnosti prostora.


Danfoss va partner

Danfoss – vaš partner

Hvala za pozornost!

Vprašanja?
