Presentation Transcript


Volans

VOLANS认证培训

——DHCP


Volans

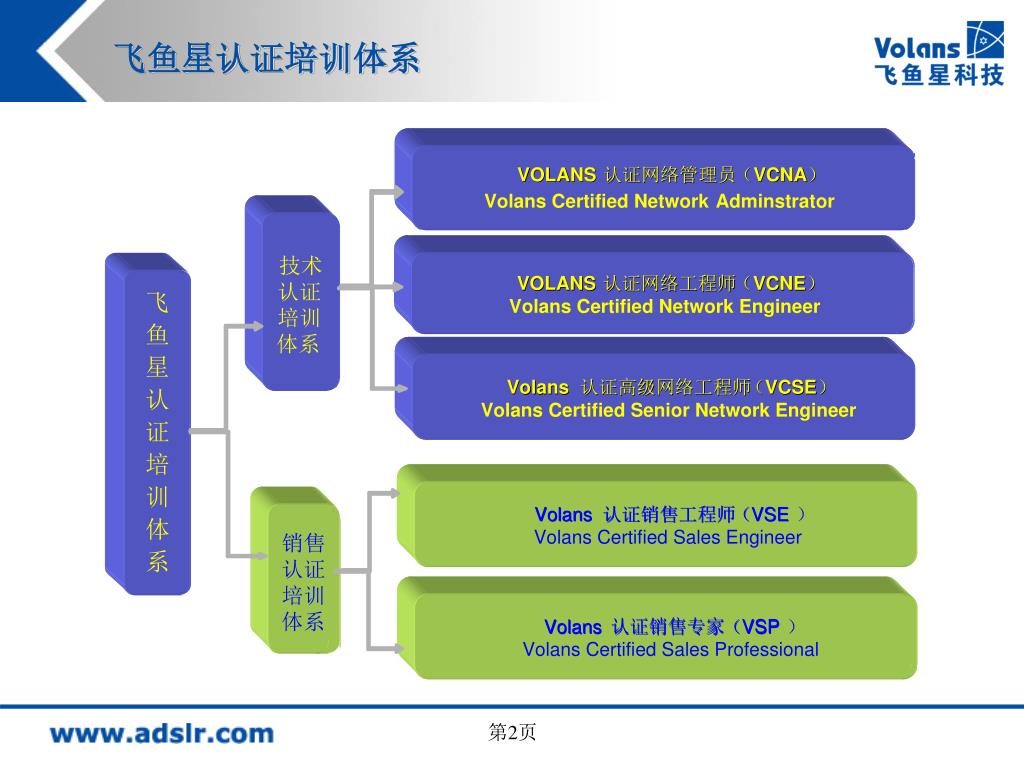

飞鱼星认证培训体系

第2页


Volans

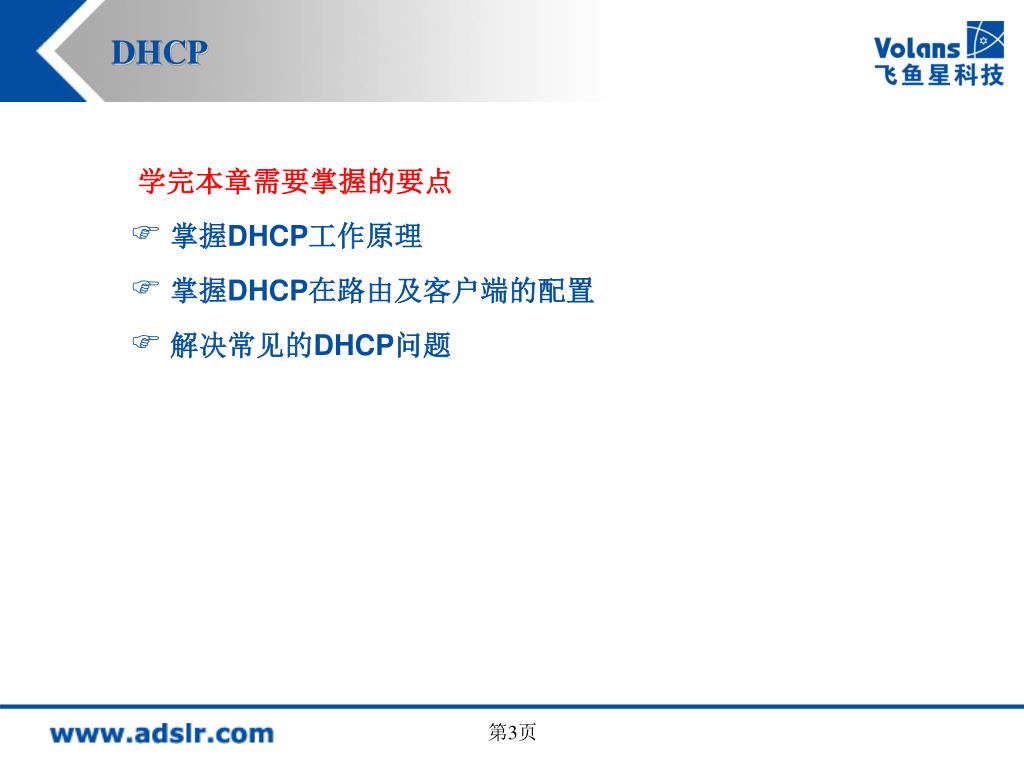

DHCP

学完本章需要掌握的要点

  • 掌握DHCP工作原理

  • 掌握DHCP在路由及客户端的配置

  • 解决常见的DHCP问题

第3页


Volans

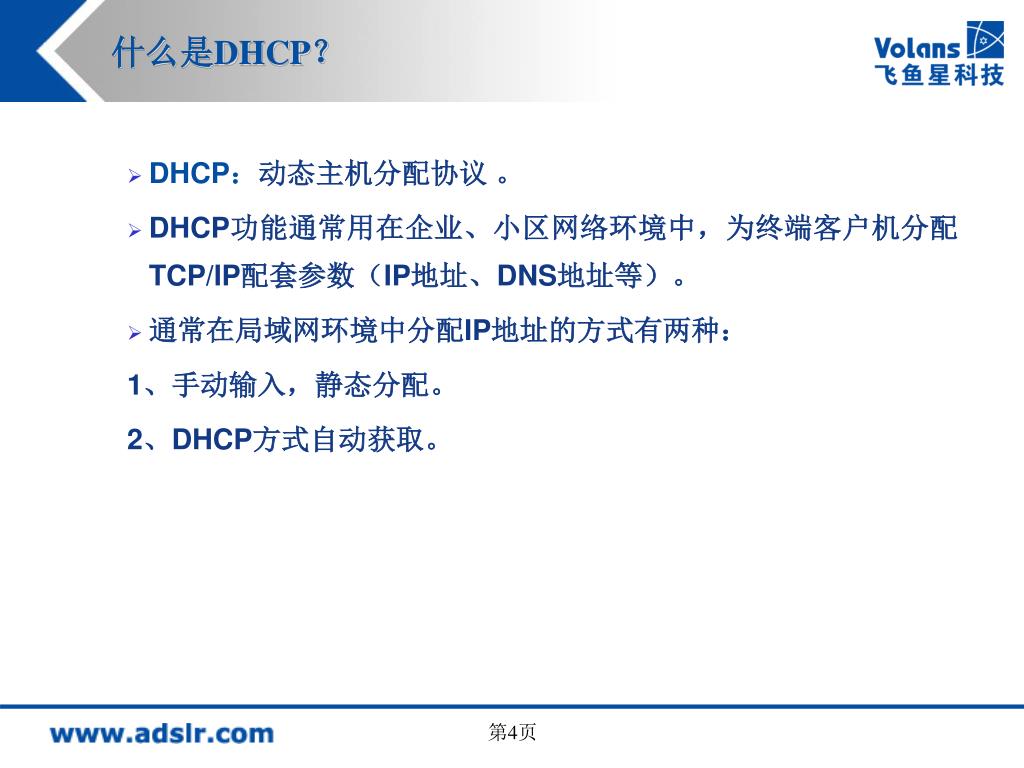

什么是DHCP?

  • DHCP:动态主机分配协议 。

  • DHCP功能通常用在企业、小区网络环境中,为终端客户机分配TCP/IP配套参数(IP地址、DNS地址等)。

  • 通常在局域网环境中分配IP地址的方式有两种:

    1、手动输入,静态分配。

    2、DHCP方式自动获取。

第4页


Volans

两种分配地址方式的比较

手动分配IP地址

动态分配IP地址(DHCP)

自动分配、轻松简便

确保客户分配到正确配置

易于了解网络信息排查问题

减少管理开销,易于统一管理

可以解决IP地址不足的问题

动态分配满足移动、无线办公需求

手动输入,工作量大

手动输入易产生错误

难以确定网络问题

网络拓扑,环境不易于改变

无法解决IP地址不足的问题

无法应用于移动、无线办公环境

第5页


Volans

DHCP数据库

IP 地址1

IP 地址2

IP 地址3

IP 地址1

IP 地址2

DHCP运做方式

非DHCP客户机:配置静态IP地址

DHCP客户机:动态获得IP地址等信息

DHCP 服务器

第6页


Volans

DHCP发现

1

DHCP提供

2

DHCP请求

3

DHCP应答

4

DHCP工作过程

第7页


Volans

DHCP在企业网络中的运用

电信

ADSL宽带

路由器中提供DHCP服务

VOLANS VE系列产品

企业文件服务器

企业WEB服务器

……

……

财务区

无线区

办公区

行政区

第8页


Volans

DHCP服务器端的配置

地址池

DHCP功能开

启后路由实现

自动绑定

第9页


Volans

DHCP客户端的配置

第10页


Dhcp ip

DHCP下实现固定IP地址的分配

指定单机获得

固定IP地址

第11页


Volans

DHCP服务开启下对内网分配地址的统一管理

第12页


Dhcp ip1

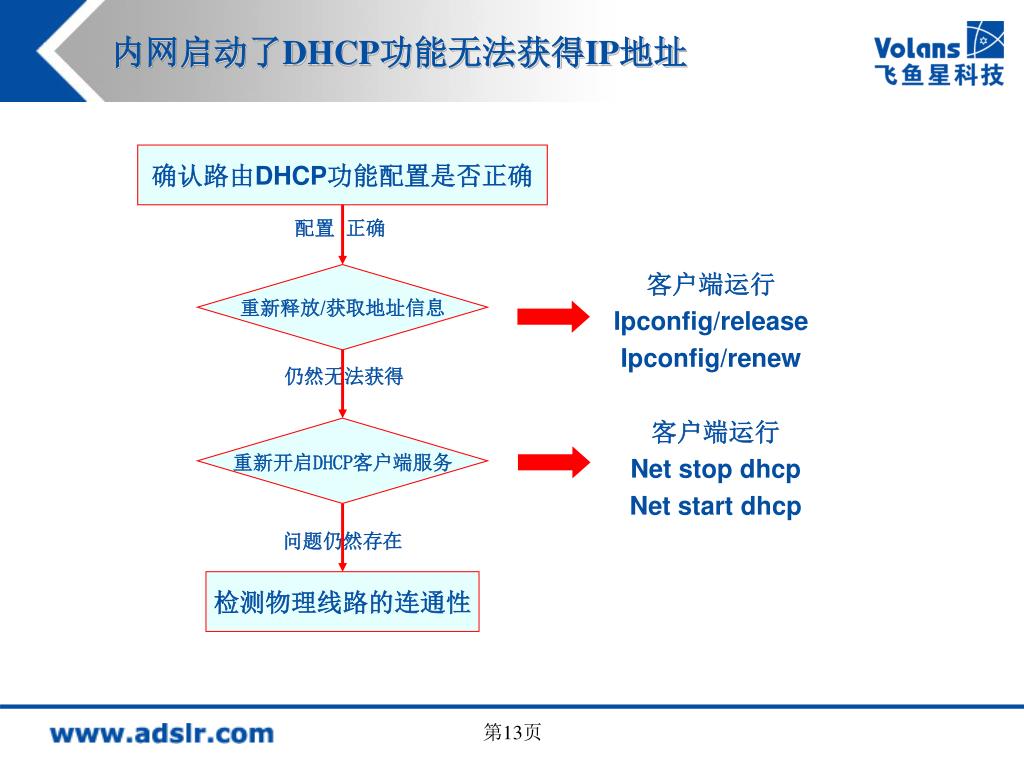

内网启动了DHCP功能无法获得IP地址

确认路由DHCP功能配置是否正确

配置 正确

重新释放/获取地址信息

客户端运行

Ipconfig/release

Ipconfig/renew

仍然无法获得

客户端运行

Net stop dhcp

Net start dhcp

重新开启DHCP客户端服务

问题仍然存在

检测物理线路的连通性

第13页


Volans

飞 鱼 星 VOLANS 认 证 培 训 感 谢 您 的 参 与 !

问题建议反馈:

飞鱼星VOLANS认证培训中心

TEL:028-85336711 /22/33

QQ:82341124

第14页
