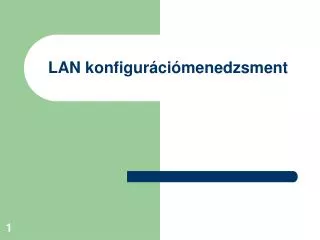

  1. LAN konfigurációmenedzsment

  2. A LAN konfigurációmenedzsment funkciói • Készletnyilvántartás és topológiai szolgáltatás • Változások/változtatások nyilvántartása • Elnevezés és címzés • Kábelmenedzsment • Directory (könyvtár) szolgáltatások

  3. Készletnyilvántartás és topológia szolgáltatás • Mivel foglalkozik? • hardver-, szoftver- és áramkörkészlet nyilvántartása • a nyilvántartás folyamatos és megbízható módosítása • Rendszerkonfiguráció • Rendszer-paraméterek listája, amelyek megmutatják, hogy ki férhet hozzá egy adott hálózati szoftverhez vagy egy adatbázishoz.

  4. Készletnyilvántartás és topológia szolgáltatás • A készletről szóló adatbázis tartalma: • A hálózat címezhető elemeinek adatai: cím, név, feljegyzés (elem típusa, helye, a felelős személy neve és telefonszáma, egyéb múltbéli adatok) • A kapcsolóelemek adatai: automatikusan frissül, módosítása központilag vagy helyileg • Információ a forgalomszűrő konfigurációs adatbázisáról • pl. bridge, router; frissítés szintén automatikus

  5. Készletnyilvántartás és topológia szolgáltatás • Hozzáférési jogosultságra vonatkozó információk meghatározza azokat a helyeket ahová bizonyos elemek adatokat továbbíthatnak • A menedzselt objektumok állapota ez lehet: üzemel, üzemen kívül van, helyreáll vagy meghatározhatatlan • A hálózatra és a csatolóelemekre vonatkozó statisztikai és teljesítményadatok • a menedzselt objektum saját adatbázisából

  6. Készletnyilvántartás és topológia szolgáltatás • Ellenőrzési információk a hálózati események listájából nyerhető • Hibacédula (trouble ticket) hiba tárgya, tünetei, a küldő, az üzenet tartalma

  7. Készletnyilvántartás és topológia szolgáltatás • Az SNMP az MIB-t (Management Information Base) használja • A MIB TCP/IP alapú és illeszkedik a SMI-hez (Structured Management Information) • Az SNMP MIB négy területet különböztet meg: • rendszer attribútumok (MIB I és II) • privát attribútumok (gyártók egyedi kiterjesztései) • kísérleti attribútumok (tesztelt objektumok) • könyvtár attribútumok (jövőbeni használatra)

  8. Készletnyilvántartás és topológia szolgáltatás • MIB I nyolc funkcionális csoportot foglal magába • rendszer • interfészek • címfordítás • Internet protokoll • Internet üzenetvezérlő protokoll • átvitel vezérlő protokoll • felhasználói diagram protokoll • külső gateway protokoll

  9. Készletnyilvántartás és topológia szolgáltatás • MIB II • MIB I funkció csoportjai • átviteli közeg • SNMP statisztika

  10. Készletnyilvántartás és topológia szolgáltatás • MIB I jellemzői • virtuális információs bázis • minden objektumnak egyedi azonosítója van • az MIB szintaxisa teszi lehetővé az értékek megjelenését • a szintaxis típusai • számlálók, mértékek, objektum sztringek, hálózati címek, egész számok • MIB II • kijelző sztring  kódolási mechanizmus  számkódból szöveg

  11. Készletnyilvántartás és topológia szolgáltatás • a kódolás határozza meg, hogy egy objektum: • csak olvasható • írható és olvasható • csak írható • nem elérhető • az objektumok rendelkeznek állapotinformációval • kötelező • opcionális • elavult • lefokozott

  12. Készletnyilvántartás és topológia szolgáltatás • MIB II jellemzői • új objektumazonosítókat tartalmaz  statisztikai információkat szolgáltatnak • ezek segítségével a menedzsment-forgalom nyomon követhető • egységesítheti a különböző cégek SNMP programjait

  13. Változások/változtatások nyílvántartása • A koordinációra vonatkozó rész: • a változás azonosítása • a változás száma • az igénylés dátuma • Az igénylőre vonatkozó rész: • név és beosztás • hely • a változás leírása • az érintett hálózati komponensek a készlet megjelölésével

  14. Változások/változtatások nyílvántartása • a változás által érintett komponensek • csekély hatás – a változás nem okoz megszakítást • átlagos hatás – a változás okozhat megszakítást • lényeges hatás – a változás megszakítást okoz • az esedékesség időpontja • prioritás • a változás oka • a változás végrehajtásában érintett személyek • a helyreállítás folyamata, ha a változás nem sikerül

  15. Változások/változtatások nyílvántartása • Jóváhagyási rész: • a jóváhagyás dátuma • aláírás • Értékelő rész: • a változás eredménye • a kiesési idő a változás miatt • a tényleges változtatás dátuma • törlés vagy elhalasztás

  16. Változások/változtatások nyílvántartása • Ezeket az információkat leltár nyilvántartó programok használatával szolgáltatják és frissítik. • beérkezett információ értékelése • jóváhagyás, ha nincs kifogás • a jóváhagyás tartalmazza: • tényleges ütemezés • felelősök • dokumentáció kitöltése

  17. Elnevezés és címzés • Nem mindig tekintik a konfiguráció menedzsment részének • A szolgáltatások névvel vannak azonosítva • NOS fordítja a kéréseket címekre • Ezt nevezzük névszolgáltatásnak (Name Service)

  18. Elnevezés és címzés • Tulajdonságai • földrajzi átláthatóság • nem kell a szerver neve a belépéshez • központosított belépés segíti az elérést, a hozzáférhetőséget • több szerverhez nem kell külön-külön belépni • üzenetváltás a szimbolikus szinten történik • nem kell egyenként frissíteni a szerverek adatbázisait, ha új felhasználót vesznek fel

  19. Elnevezés és címzés • a különböző szerverek hatókörén túlnyúlva segédprogramok szolgáltatnak információt a hálózati konfigurációról • nem kell a felhasználóknak tudni, hogy éppen melyik szerver hozzáférhető

  20. Elnevezés és címzés • A LAN menedzser szemszögéből fontos tulajdonságok • átláthatóság • eszközmenedzsment lehetőségek • nevek és címek egységes adatbázisaihoz való hozzáférés • az egyedi nevek és címek létrehozásának támogatása • a külvilág felé való kapcsolódást biztosító eszközök konverziós képessége • bridge-ek, routerek, gateway-ek név és cím értelmezési képességeinek ismerete

  21. Elnevezés és címzés • TCP/IP protokollt használó hálózatok paraméterei: • IP cím • fix • lekéréses • BOOTP • Reverse Address Resolution Protocol (RARP) • Dynamic RARP (DRARP) • A belépési gateway címe • általában fixen kódolt

  22. Elnevezés és címzés • A név-szerver helye • általában fixen kódolt • A host vagy processzor neve • fixen kódolt • betöltő folyamat során derül ki

  23. Kábelmenedzsment • CMS – Cabel Management System • A CMS rendszerek célja: • eszközök jobb kezelése • nyilvántartás segítése • A CMS rendszer jellemzői • a kábelek nyomon követése végponttól végpontig • kábelrekordok megjelenítése

  24. Kábelmenedzsment • egyéb információk megjelenítése • egyedi kábelszámok • a fő és közbenső rendezőkön elhelyezkedő kábelzárások pontos helye • a függőleges és vízszintes kábelezés keresztcsatlakozásainak helye • információk hozzárendelése fizikai objektumokhoz • felhasználó, osztály, szoba, telefon, stb. • üzenetek generálása a kábelezési információk alapján

  25. Kábelmenedzsment • A információk megadása lehet: • manuális  legfeljebb kis hálózatoknál • automatikus  új kábelezés könnyebb • Digitalizálás • meglévő rendszereknél • CAD rendszerek mellett scannel-és  bit-térképes • adatbázis hozzárendelésével új attribútumok rendelhetők a rendszerhez • szabványos formátumok • RLC, TIFF valamint a CCITT ajánlások

  26. Kábelmenedzsment • a kábeltérkép kezelése mellett a hozzátartozó berendezések kezelése • telekommunikációs eszközök • kimutatások készítése és nyomtatása • sokféle átviteli közeg kezelése • Hardverkonfiguráció és szoftverkonfiguráció (2005) • PatchView for the Enterprise

  27. Kábelmenedzsment

  28. Kábelmenedzsment • A szerver szoftver követelményei: • Windows 2000 Server • Microsoft Internet Explorer 5.5 Service Pack 1-el vagy újabb verzió • Microsoft SQL 2000 • Microsoft Message Queuing (MSMQ) • Microsoft Internet Information Server (IIS) • A kliens szoftver követelményei: • Bármilyen Microsoft Windows operációs rendszer (Win95, 98, ME, NT, 2000, XP…) • Microsoft Internet Explorer 5.5 (ActiveX and Cookie support)

  29. Kábelmenedzsment • A kábelmenedzsment szoftver funkciói • kábel és nyomvonal azonosítás • kábel nyomvonalának megjelenítése • a kábelegységek és nyomvonalak egymáshoz rendelése • a kábelcsatornák „telítettségének” és kihasználtságának nyomon követése • a használaton kívüli kábelek azonosítása • eszközgazdálkodás a kábelrendszerekhez tartozó komponensek számára

  30. Kábelmenedzsment • megvalósíthatóság ellenőrzése a tervezés időszakában • megelőző hibakezelés • külső szolgáltatás megrendelésének nyomon követése • üzemzavarokra vonatkozó adatbázisok karbantartása • menedzsment beszámolók és működési kimutatások készítésének mechanizmusa

  31. Directory szolgáltatások • Célja a tárolt adatok központi, logikus áttekinthetőségének biztosítása. • Előnye: • adatbázis-kezelő rendszertől független hálózat-kezelő programok írása • Beépített biztonsági rendszer • hozzáférések szabályozása • NDS, Active Directory

  32. A LAN-konfiguráció kezelését támogató eszközök • Adatbázisok • Dokumentum-kezelők • Dokumentum- és file-rendezők • Konfigurációt követő eszközök • Valós idejű felhasználó nyomkövető termékek • Kezelői felületek vagy plattformok • Auditáló segédprogramok
