  1. 天 津 膜 天 膜 科 技 股 份 有 限 公 司 浸没式膜过滤技术 在市政再生水处理中的应用 • 膜事业部：蔡诚

  2. 市政再生水利用常见的膜工艺 1. C O N T E N T S 目 录 浸没式膜过滤技术的应用优势 2. 浸没式膜过滤技术的工艺过程 3. 浸没式膜过滤技术的应用介绍 4.

  3. 1 市政再生水利用常见的膜工艺

  4. 格栅、沉砂池、初沉池等 一级处理 生化、生化+ MBR等 二级处理 深度处理 混凝沉淀、介质过滤、膜过滤等 市政污水再生利用常见处理工艺

  5. 污水再生利用常见的膜组件

  6. 膜生物反应器（MBR） MBR特点： 生物反应器（MBR）是将膜分离技术与生物技术有机结合的新型水处理技术 。与传统的生化相比，MBR产水水质稳定、污泥浓度、节省占地、剩余污泥量小、自动化控制方便操作。

  7. 膜生物反应器（MBR）

  8. 二级处理出水 CMF系列 混凝沉淀 介质过滤 柱式外压超滤膜系统 再生水回用项目中，柱式外压超滤常见工艺 （虚线部分，视水质情况组合工艺）：

  9. 柱式外压超滤膜系统

  10. 浸没式超滤膜系统 再生水回用项目中，浸没式超滤常见工艺： 二级出水 混凝沉淀 膜格栅 SMF系列

  11. 2 浸没式膜过滤技术的应用优势

  12. 浸没式膜过滤技术 浸没式膜过滤技术是用新型的超低压浸没式中空纤维膜组件与连续膜过滤技术相结合而派生出来的一种先进的膜过滤技术。 它使用开放式的中空纤维膜元件，将膜直接置于充满待处理水的膜池中，通过泵的负压抽吸，利用大气压力，使水透过膜表面，从中空纤维膜内侧抽出，达到过滤净化的目的。

  13. 浸没式膜过滤技术的应用优势 1、原水水质（浊度、SS等）适应性强。 2、采用负压抽吸方式出水，系统操作压力低，有效节能降耗 。 3、低气水量的气水联合反冲洗方式使得在线清洗效率高、能耗低，可有效清除膜面污染物，恢复膜通量，保障膜通量的稳定。 4、出水水质好、运行稳定，出水浊度小于0.1NTU，SS<1mg/L。 5、模块化结构，占地面积小，尤其适合大型中水回用项目和净水厂利用现有的滤池进行扩建提标改造。

  14. 3 浸没式膜过滤工艺过程

  15. 滤出液 集水管 原水进水 清水池 膜件子模块 滤出液抽取泵 浸没式膜过滤工艺过程 • 补水 • 原水经300微米预过滤后进入到膜池中，将滤池补水充至预先设定的安全液位高度。 • 过滤 • 浸没式膜滤池产水阀开启，在系统抽吸泵的负压抽吸作用下原水透过中空纤维膜膜孔（由外向内流动），进行物理分离。滤过的产水通过膜组件顶部集水总管流出。

  16. 反冲洗水泵 原水 清水 鼓风机 浸没式膜过滤工艺过程 • 气水反洗 • 系统反冲洗为周期运行（时间间隔为20-60分钟），用以去除膜表面附着的固体杂质。反冲洗水通常由反冲洗水泵从超/微滤产水箱抽吸，反向通过超/微滤膜，在水反冲洗同时，利用曝气对膜表面进行擦洗，强化反冲洗的效果。

  17. 原水 清水 鼓风机 浸没式膜过滤工艺过程 • 曝气 • 一般气水反洗后仍有30S的持续曝气过程，此过程有利于松动并剥离膜表面附着的污染物。

  18. 反冲洗水泵 原水 清水 至反洗废水池 鼓风机 滤出液抽取泵 浸没式膜过滤工艺过程 • 排放 • 反洗结束后，整池的污水依靠其自身的重力完全排净，排放结束后重新补水开始新一轮的过滤过程。

  19. CEB及化学清洗 • CEB（增强反洗）清洗 • 通过加药系统在膜池内配制一定浓度的酸或杀菌剂，直到膜池中的药液全部将组件膜丝浸没。浸泡一段时间后循环，循环结束后执行一次排放及反洗程序，将药液及松动的污染物冲洗干净。 • 化学清洗 • 当通过正常运行的气水双洗及 CEB 清洗效果不佳时（一般指跨膜压差达到80Kpa时）应该启用在线化学清洗。在清洗前先进行污染物类型的判定，根据污染物不同选择合适的清洗药液。

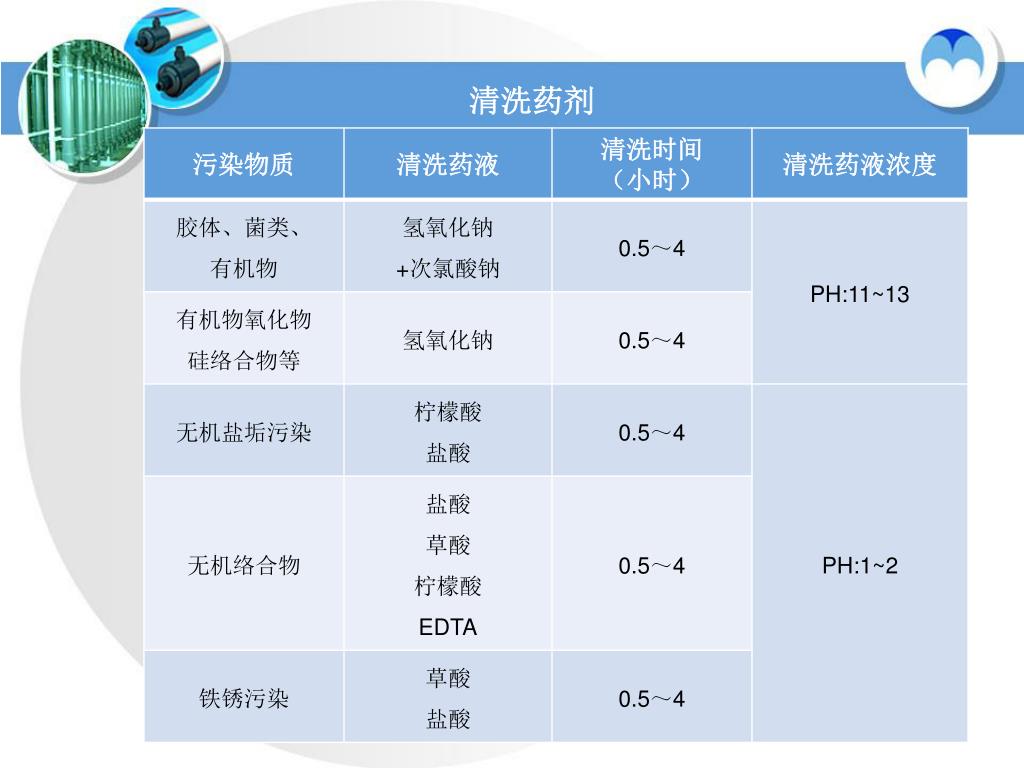

  20. 清洗药剂

  21. 4 浸没式膜过滤技术的应用介绍

  22. 浸没式膜技术应用介绍——纪庄子再生水厂 天津中水公司纪庄子再生水厂 砂滤池改造项目

  23. 浸没式膜技术应用介绍——纪庄子再生水厂 2009年天津纪庄子再生水厂启动了改扩建工程项目。 改造项目由中国市政工程华北设计研究院主持设计。采用“混凝沉淀＋浸没式超滤＋部分反渗透+臭氧”的水处理工艺流程。 其中浸没式超滤部分采用的是天津膜天膜科技股份有限公司的SMF技术，充分利用原砂滤站的现有设施条件，采用SMF技术将处理量3万吨/天的砂滤池升级改造成为最大处理量为5.3万吨/天的膜池。

  24. 纪庄子再生水厂改造过程 （c）预埋及防腐处理 （a）砂滤池拆除 （b）清理滤池 （f）膜池进水运行 （e）膜设备安装 （d）管道切改

  25. 浸没式膜过滤系统的运行及反洗

  26. 浸没式膜技术应用介绍——纪庄子再生水厂 浸没式膜系统对污染物的去除效果

  27. 浸没式膜技术应用介绍——纪庄子再生水厂 浸没式超滤系统出水水质稳定，为反渗透进水水质提供了保障，最大的优点是低电耗，吨水电耗0.04 ～ 0.06 kwh，降低了成本，吨水运行成本为0.05 ～ 0.06元/吨。

  28. 浸没式膜技术应用介绍

  29. 浸没式膜技术应用介绍

  30. 浸没式膜技术应用介绍

  31. 膜天膜浸没式膜过滤技术相关业绩

  32. 谢谢各位！ 天 津 膜 天 膜 科 技 股 份 有 限 公 司
