SSI 方法

SSI 方法. 该方法是基于线性离散时域状态空间模型的方法，以几何投影理论为基础，利用矩阵的 QR 分解（正交三角分解）和 SVD 分解（奇异值分解）技术，其本质是把将来输出的行空间投影到过去输出的行空间上，投影的结果保留了过去的全部信息，并用此来预测未来。. 线性的离散状态空间方程. 加入噪声： （过程噪声）和 （测量噪声）。 得下式：. 假定：白噪声， 和 满足. 对于白噪声激励的线性系统，其随机状态空间 模型可表示为：. 状态变量. 第 l 个测点在第 k 个采样间隔的输出向量. l 是输出的个数， n 是系统的阶数.

wendi
Download Presentation

SSI 方法

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

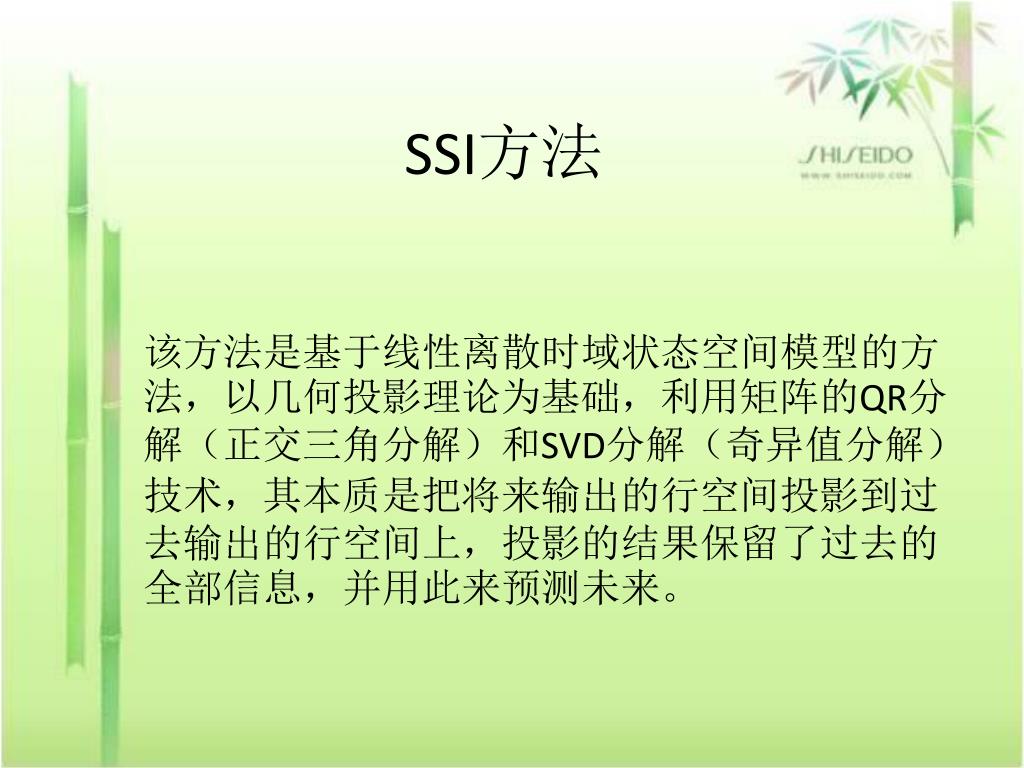

  1. SSI方法 该方法是基于线性离散时域状态空间模型的方法，以几何投影理论为基础，利用矩阵的QR分解（正交三角分解）和SVD分解（奇异值分解）技术，其本质是把将来输出的行空间投影到过去输出的行空间上，投影的结果保留了过去的全部信息，并用此来预测未来。

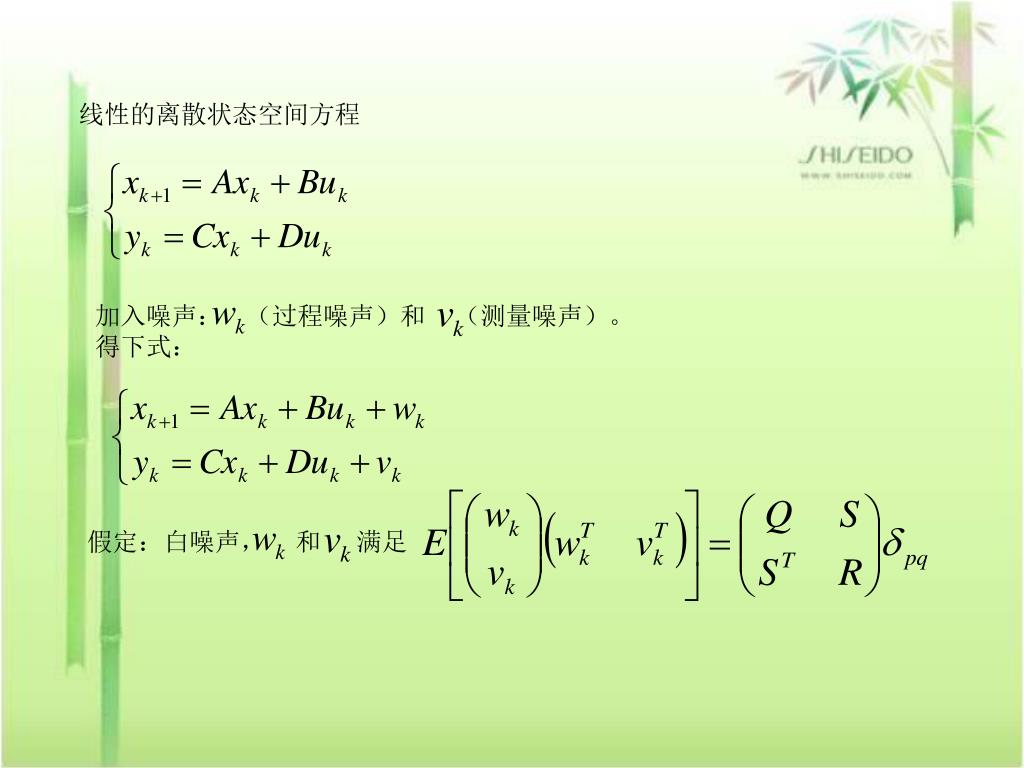

  2. 线性的离散状态空间方程 加入噪声： （过程噪声）和 （测量噪声）。 得下式： 假定：白噪声， 和 满足

  3. 对于白噪声激励的线性系统，其随机状态空间 模型可表示为： 状态变量 第l个测点在第k个采样间隔的输出向量 l是输出的个数，n是系统的阶数 为输入噪声； 为观测噪声 A：系统状态矩阵 C：系统输出矩阵

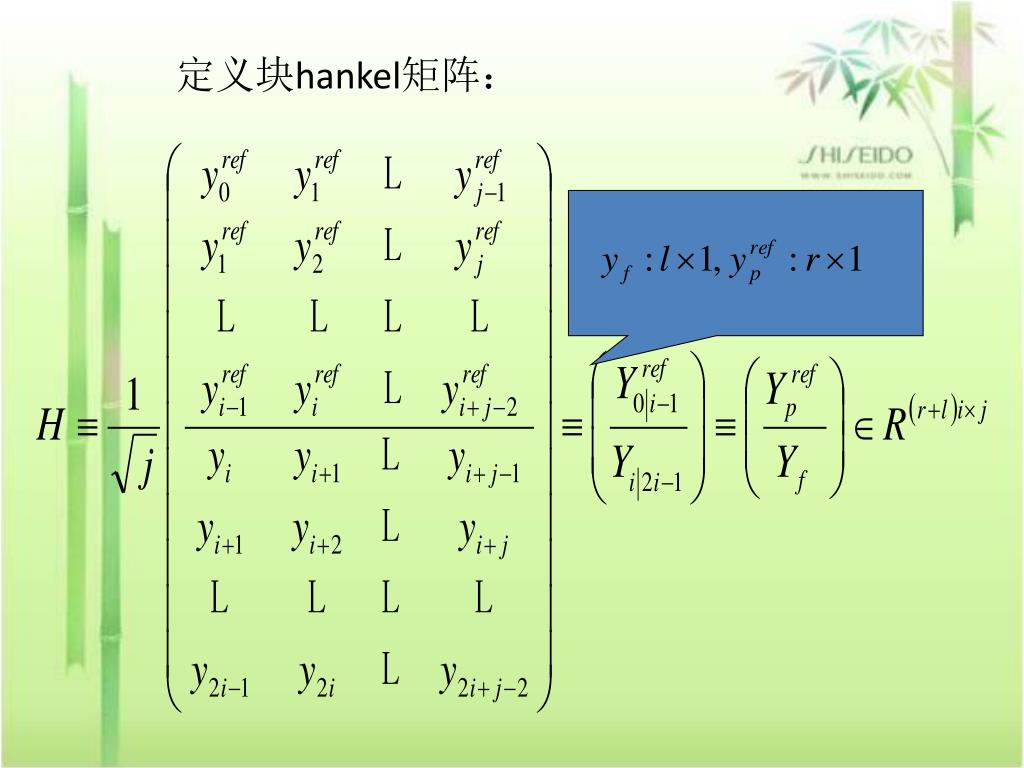

  4. 定义块hankel矩阵：

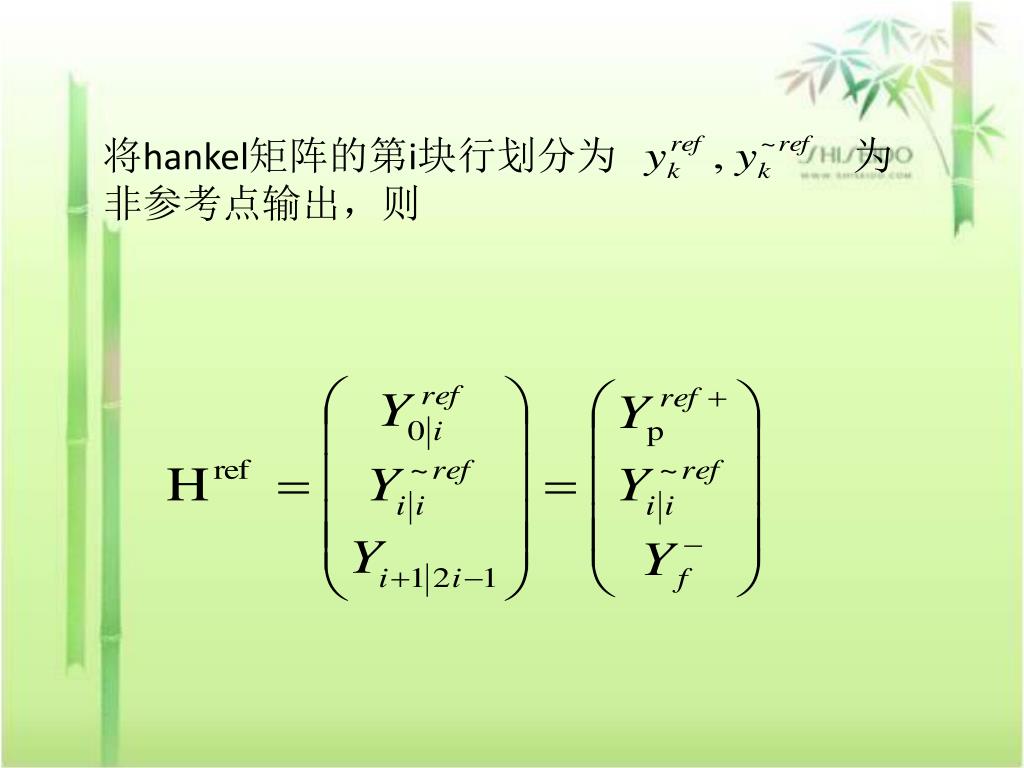

  5. 将hankel矩阵的第i块行划分为 为非参考点输出，则

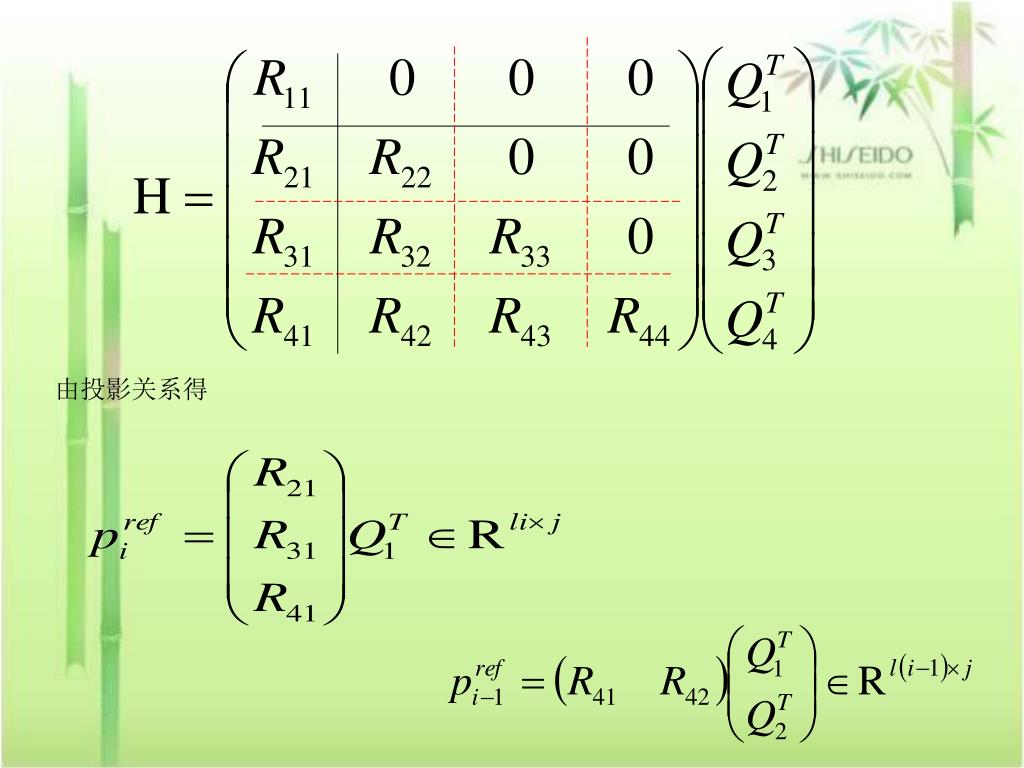

  6. 对hankel矩阵进行QR分解：

  7. 由投影关系得

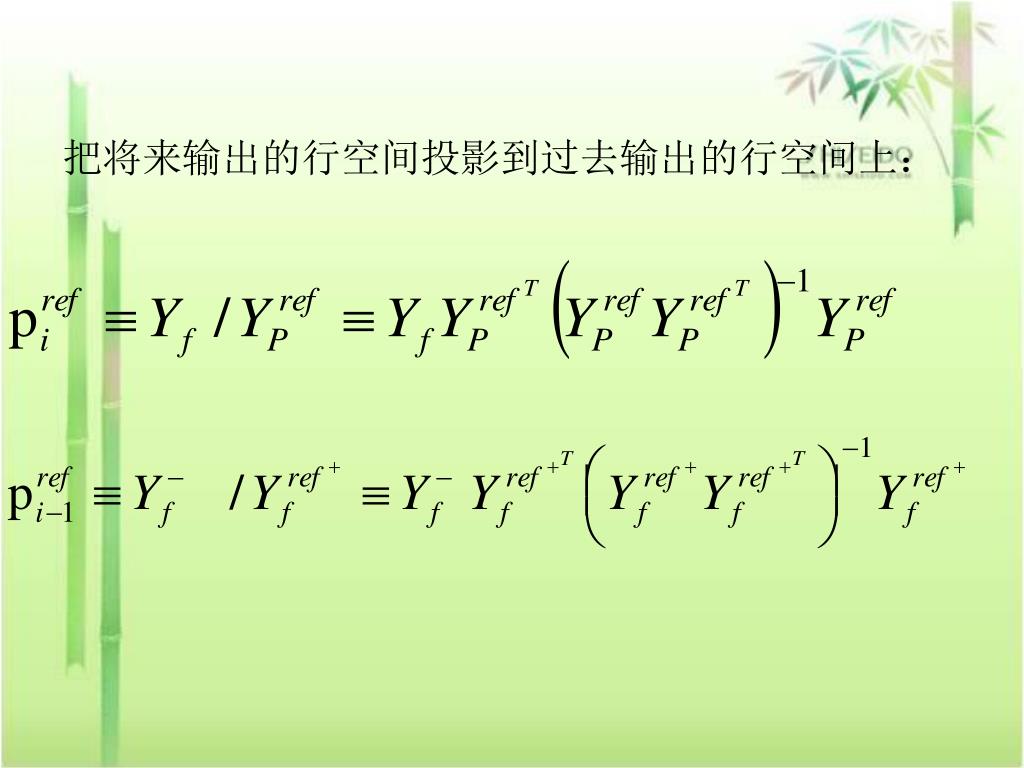

  8. 把将来输出的行空间投影到过去输出的行空间上：把将来输出的行空间投影到过去输出的行空间上：

  9. 投影矩阵 可分解为观测矩阵 和Kalman滤波状态序列的 的乘积

  10. 对投影矩阵进行奇异值分解得到： 随机子空间识别法通过取不同的加权矩阵将产生不同的识别法’ ① UPC算法②CVA 算法③PC 算法 由以上可得： （ ） 得到A、C最小二乘解： （ ）

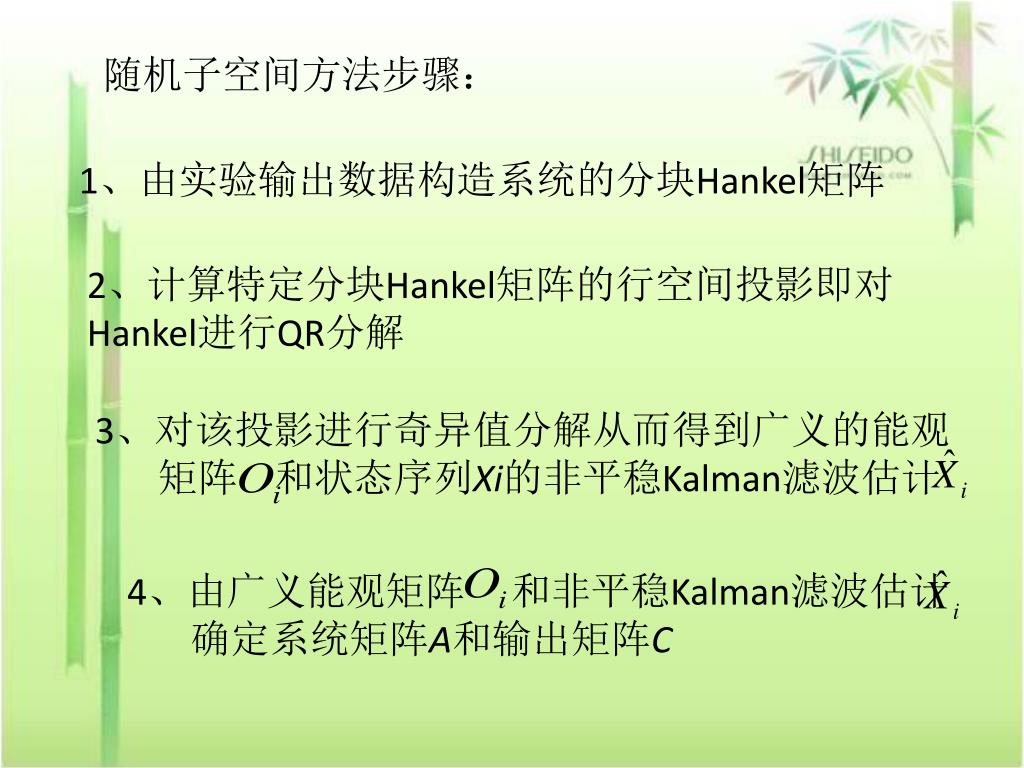

  11. 随机子空间方法步骤： 1、由实验输出数据构造系统的分块Hankel矩阵 2、计算特定分块Hankel矩阵的行空间投影即对 Hankel进行QR分解 3、对该投影进行奇异值分解从而得到广义的能观 矩阵 和状态序列Xi的非平稳Kalman滤波估计 4、由广义能观矩阵和非平稳Kalman滤波估计 确定系统矩阵A和输出矩阵C

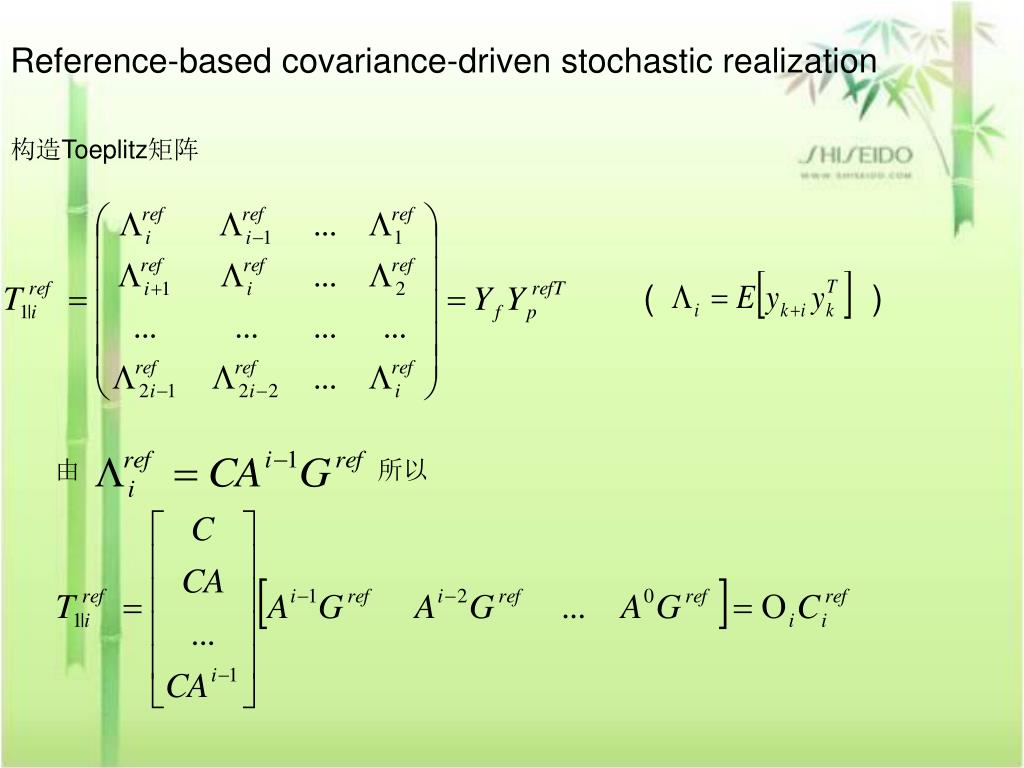

  12. Reference-based covariance-driven stochastic realization 构造Toeplitz矩阵 ( ) 由 所以

  13. 对Toeplitz矩阵进行奇异值分解 从而 又 故而

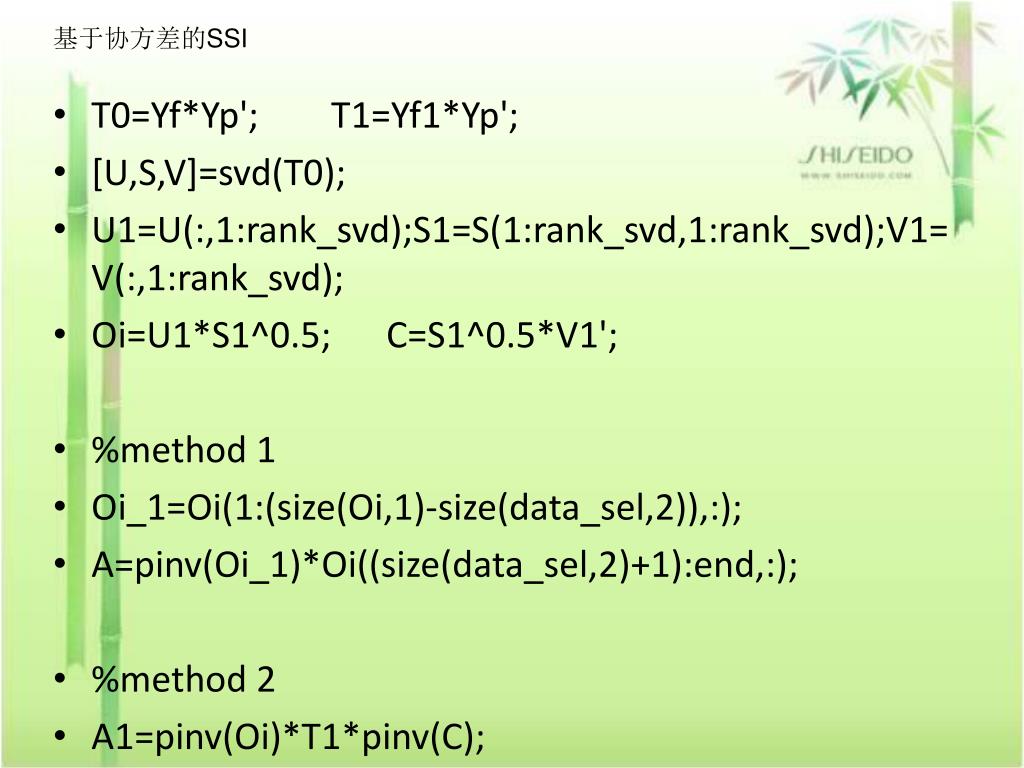

  14. 基于协方差的SSI • T0=Yf*Yp'; T1=Yf1*Yp'; • [U,S,V]=svd(T0); • U1=U(:,1:rank_svd);S1=S(1:rank_svd,1:rank_svd);V1=V(:,1:rank_svd); • Oi=U1*S1^0.5; C=S1^0.5*V1'; • %method 1 • Oi_1=Oi(1:(size(Oi,1)-size(data_sel,2)),:); • A=pinv(Oi_1)*Oi((size(data_sel,2)+1):end,:); • %method 2 • A1=pinv(Oi)*T1*pinv(C);

  15. 基于数据的SSI（基于参考点和一般的SSI共用一个程序）基于数据的SSI（基于参考点和一般的SSI共用一个程序） H=[Yp;Yf]; [Q,R]=qr(H'); Q=Q‘;R=R’;%QR分解 ---------------------------------------------------------------------------- • [U,S,V]=svd(Projection_now);%对Pi奇异值分解 • O_now=U1*S1^0.5; %Oi • X_now=pinv(O_now)*Projection_now; %Xi • O_truncated=O_now(1:(hankel_block_row-1)*sensor_num,:); %Oi-1 • X_next=pinv(O_truncated)*Projection_next;%Xi+1 ————————————————————————————————————— Projection_now=[R21;R31;R41]*Q1t; Projection_pre=[R41,R42]*[Q1t;Q2t];%两个投影矩阵 ————————————————————————————————————— A=X_next*pinv(X_now);

  16. 问题： • 1、投影分解为观测矩阵和kalman滤波状态序列的乘积的过程，投影的式子的来历 ！

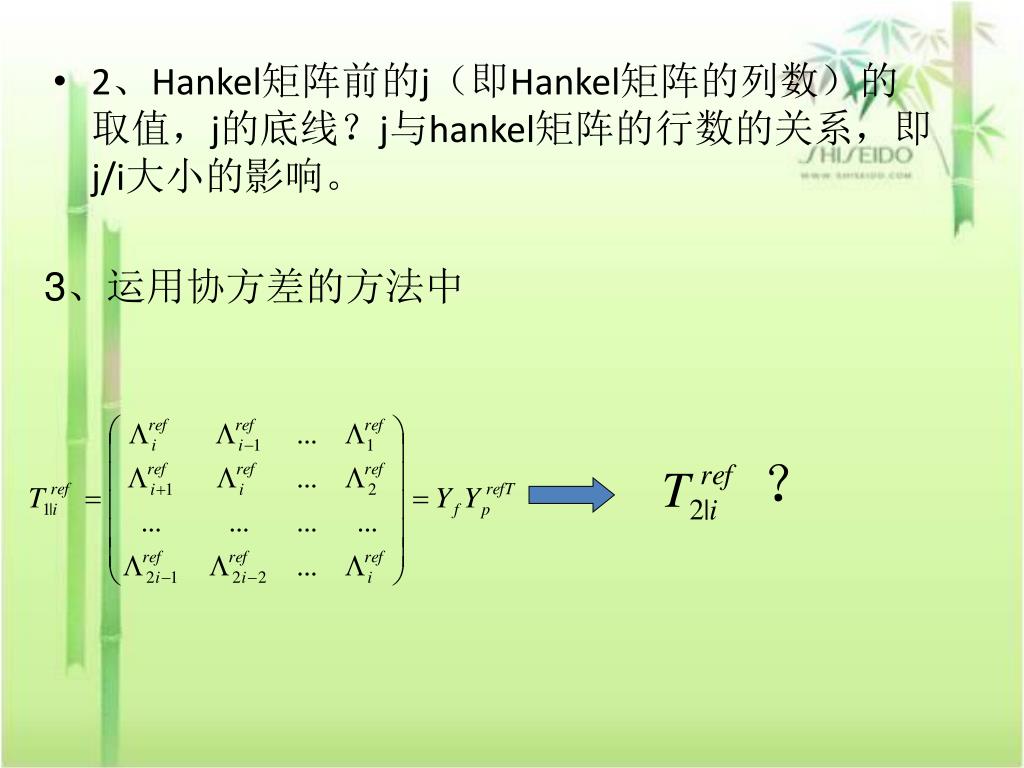

  17. 2、Hankel矩阵前的j（即Hankel矩阵的列数）的取值，j的底线？j与hankel矩阵的行数的关系，即j/i大小的影响。2、Hankel矩阵前的j（即Hankel矩阵的列数）的取值，j的底线？j与hankel矩阵的行数的关系，即j/i大小的影响。 3、运用协方差的方法中 ？

  18. %method 1 Oi_1=Oi(1:(size(Oi,1)-size(data_sel,2)),:); A=pinv(Oi_1)*Oi((size(data_sel,2)+1):end,:); %method 2 A1=pinv(Oi)*T1*pinv(C); • 4、两种方法的比较 5、FFT幅值的问题 Y = fft(y,512); Pyy = Y.* conj(Y) / 512; f = 1000*(0:256)/512; plot(f,Pyy(1:257)) title('Frequency content of y') xlabel('frequency (Hz)')

  19. 程序界面的问题：文件保存的路径（mat和del的），绘图菜单下的命令程序界面的问题：文件保存的路径（mat和del的），绘图菜单下的命令
