Das Doppelspaltexperiment

Das Doppelspaltexperiment. Vortrag von Karl-Anders Weiß im Hauptseminar „Grundlegende Experimente zur Quantenmechanik“ Uni Ulm 17.12.2002. Inhalt. 1. Historisches 2. Eigenschaften des Doppelspalts 3. Doppelspaltexperiment mit Elektronen durch C. Jönsson

wells
Download Presentation

Das Doppelspaltexperiment

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Das Doppelspaltexperiment Vortrag von Karl-Anders Weiß im Hauptseminar „Grundlegende Experimente zur Quantenmechanik“ Uni Ulm 17.12.2002

  2. Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  3. Inhalt • 1. Historisches • 2. Eigenschaften des Doppelspalts • 3. Doppelspaltexperiment mit Elektronen durch C. Jönsson • 4. Doppelspaltversuch mit Neutronen nach A. Zeilinger • 5. Doppelspaltexperiment mit He-Atomen durch • O.Carnal und J.Mlynek • 6. Zusammenfassung • 7. Literatur Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  4. Historisches I • Anfang des 19. Jh: Doppelspaltversuch mit Licht durch Young • 1909 G.I.Taylor beobachtet Interferenzmuster bei einer sehr schwachen Lichtquelle • 1927 Davisson und Germer entdecken die Beugung eines Elektronenstrahls an einem Nickelkristall => Nobelpreis 1937 an Davisson und Thompson Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  5. Historisches II • 1950 L.L. Marten zeigt Elektroneninterferenz => Elektronenmikroskop - G. Möllenstedt u. H. Düker: Elektroneninterferenz durch elektronisches Biprisma • 1961 Doppelspaltexperiment durch C. Jönsson • 1989 A. Tanomura beobachtet Beugungsmuster bei sehr • schwacher Quelle Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  6. Eigenschaften des Doppelspalts R. Penrose: „...die Theorie macht absolut keinen Sinn...“ Früher: Gedankenexperimente i.d. Quantenphysik - Heisenberg zur Unschärferelation - Einstein und Bohr in der Atomphysik heute: reale Experimente zu diesen Problemen Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  7. Der Doppelspalt mit einem Teilchen Fig 1 Zustand der Neutronen am Doppelspalt: (|passiert durch Spalt a>+|passiert durch Spalt b>) Muster ist Überlagerung von Wahrscheinlichkeitsamplituden Weg zu entweder durch 1 mit oder durch 2 mit Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

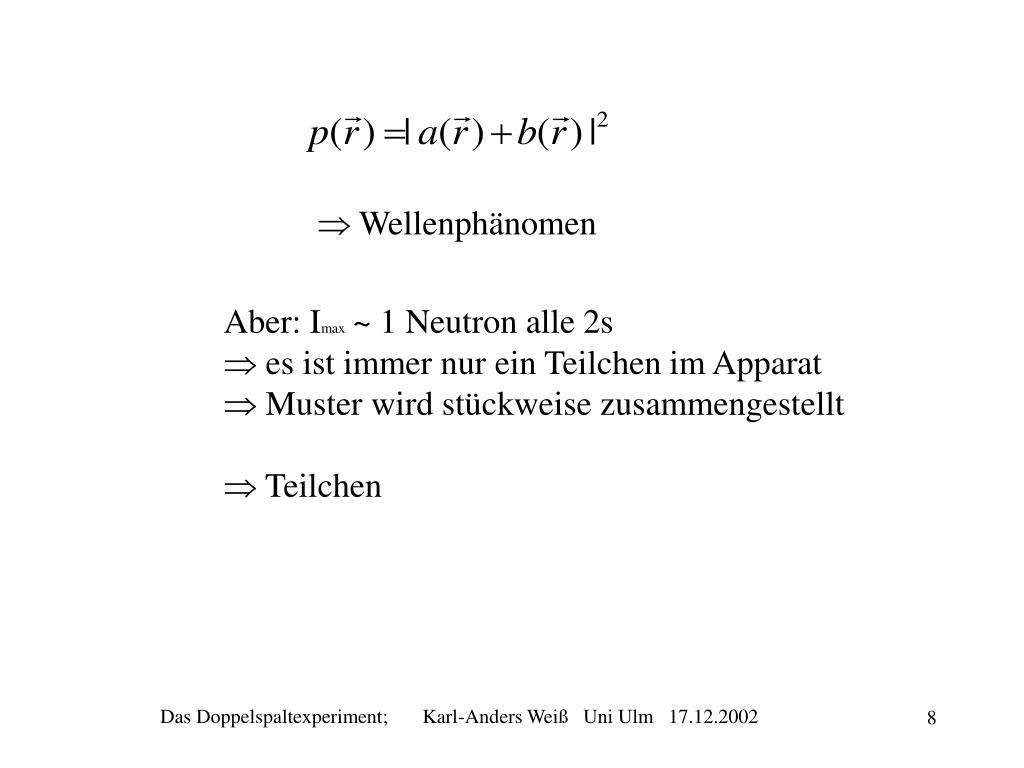

  8.  Wellenphänomen Aber: Imax ~ 1 Neutron alle 2s  es ist immer nur ein Teilchen im Apparat  Muster wird stückweise zusammengestellt  Teilchen Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  9. Durch welchen Spalt ist das Teilchen geflogen?? QM: Frage nur sinnvoll wenn Weg/Impuls für jedes Teilchen bestimmt werden kann!  Superposition nur gültig wenn Weg prinzipiell nicht bestimmt werden kann  Voraussetzung für Interferenz Gedankenexperiment: |Ψ>=1/2 [(|durch a>1|gestreut im Bereich a>2) +(|durch b>1|gestreut im Bereich b>2)] wenn Zustände von 2 orthogonal  keine Interferenz von 1 man kann entweder Wellen- oder Teilcheneigenschaften messen Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  10. Doppelspalt mit zwei Teilchen Quelle emittiert Teilchen mit antiparallelem Impuls: wenn 1 in Bereich a  2 in Bereich b 1 in Bereich a‘ 2 in Bereich b‘ |Ψ>=1/2 (|a>1|b>2+|a‘>1|b‘>2)  keine Interferenz, da über b / b‘ Weg bestimmbar außer: Auslöschung der Pfadinfo von Teilchen 2 durch Messung Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  11. Photon 2 durch Doppelspalt Photon 1 durch Heisenberg-Linse, dann Detektor Impulsinfo  keine Ortsinfo! Interferenz nur bei Impulsmessung von Photon 2! Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  12. Messung von Photon 2 hinter Doppelspalt zerstört Pfadinfo  Interferenz für Photon 1 ohne Doppelspalt!! Bild entsprechend QM: vor der Messung existiert keine Welle! Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  13. Quantenkomplementarität Ausschluss von Teilchenweg und Interferenzmuster nach Konzept der Komplementarität in der QM Quantenzustand = Wissen über das ganze System, oder max. Menge der möglichen Vorhersagen Spontaner Zustandswechsel bei Messung sich ausschließende Apparate für komplementäre Größen Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  14. Einstein-Podolski-Rosen und Bells Ungleichung EPR: Realität und Lokalität Teilchen 1 unabhängig von Teilchen 2 detailierter Zugang zur Quantenphysik Aber: keine Eigenschaft unabhängig  Kontextbezogenheit der QM Bsp: Polarisationsverschränkung |Ψ>=1/2 (|H>1|V>2+|V>1|H>2) Weit entfernte Systeme  QM x EPR Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  15. Bell`s Ungleichung Maximaler Widerspruch für α=0°, β=22,5°; α‘=45°, β‘=67,5°; dann ...=22 Experimente bestätigen QM!  Verbesserungen im Zeitfaktor nötig Verletzung der Bell´schen Ungleichung auch für andere Größen Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  16. Neue Teilchenquelle: parametrische Abwärtskonversation: ein Photon  zwei Photonen mit gegebenem Gesamtimpuls und Energie  Verschränkung TypII: orthogonale Polarisation  polarisationsverschränkter Zustand Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  17. Umschaltung der Polarisation in sehr kurzer Zeit über Zufallsgenerator Verwirklichung von Bell´s Forderung Weiterentwicklungen: - größere Entfernungen - „gewichtigere“ Teilchen -> Atome - mehr Paare Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  18. Quanteninformation und Verschränkung Möglichkeiten in den Informationswissenschaften: - Quantenkommunikation - Quantenkryptographie - Quantenberechnung Grundlage der Teleportation: kein Teilchen trägt Informationen allein, sondern immer nur zusammen mit dem Partner! Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  19. Wittgenstein: „ Die Welt ist alles, was der Fall ist.“ Quantenzustand: alle Möglichkeiten von Allem was der Fall sein könnte Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  20. Doppelspaltversuch mit Elektronen durch C. Jönsson Übertragung von Interferenz- und Beugungsversuchen der Licht- optik in die Elektronenoptik. Grundlage, da U=0: Mit E = Ekin Oder, da gilt und mit Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  21. Probleme der Elektronenoptik: -kleines λ gefordert mittelschnelle Elektronen  50kV Beschleunigungsspannung  λ = 0,05Å < Atomdurchmesser  λ « b -kohärente Ausleuchtung nötig -Nachvergrößerung -keine elektronendurchlässigen Materialien  „echte“ Spalte in Metallfolien Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  22. Herstellung der Spalte Prinzip: Glasplatte mit Silber bedampfen, dann mit Kohlenwasserstoff-Polymerisatschicht schreiben (chem. stabil und nicht leitfähig), danach elektrolytisch bekupfern Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  23. - Reinigen der Glasplatte? - Dicke der Silberschicht?  200Å - Streifenlänge mech. Stabilität und Randeffekte  50 μm - Streifenbreite - Gitterkonstante -> Probleme bei kleiner Gitterkonstante  0,5 μm - Dicke der Kupferschicht  0,5 μm Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  24. Belichtungsvorrichtung: - Beschleunigung mit 40 kV - magnet. Linse bündelt 10-fach - Begrenzungsspalt 50μm Stege - Ablenkplatten ergeben a=0,13μm/V - 100μm Spalt vor Linse - elektrostat. Linse Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  25. Vorbelichtung auf 50 x 100μm mit Belichtungszeit für 0,5μm Spalt in 0,5μm Folie: 2min Höhe der Polymerisatstreifen ca. 20Å Verwendung von magnetischen anstatt elektrischen Linsen Glockenförmige Intensitätsverteilung und Defokusierung 20 s im Kupferbad, dann Abziehen im spitzen Winkel Befestigen der Folie mit Schellack auf Lochblende und Bedampfen mit 300 Å Silber Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  26. Die Beugungsanlage Winkelkohärenzbedingung: s·A «λ mit b= 0,5μm, g=2μm, λ = 0,05Å muß der Aperturwinkel sehr klein werden  s·A =0,2·λ Beleuchtungsblende: 100μm Abstand zur 1.Linse: 250mm 2.Linse. 470mm Brennweite: 3mm Abstand zu den Spalten: 300mm Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  27. Mit beiden Linsen kohärente Ausleuchtung über 60μm, gefordert: 10μm nur senkrechte Ausleuchtung relevant! Beobachtung erfolgt 350mm hinter Spalten Ausrichtung über Quelle in Beobachtungsebene, oder Beugung durch Löcher in Folie. Spalte sind 3-dim. verstellbar, Linse verschieb- u. drehbar 100-fache elektronenoptische und 10-fache lichtoptische Vergrößerung der Muster nötig. Aufnahme auf Ilford-Q1-Platte Belichtungszeit 20s bis 3min Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  28. Größenordnungsvergleich mit Lichtoptik λ 106 fach größer! b=5cm; g= 20cm; Abstand Quelle-Spalt: 30km Spalt-Beobachtungsebene: 40km Quelle ca. 5mm groß Intensität in E-Optik 106 pro Raumwinkel größer Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  29. Vergleich von Theorie und Ergebnis b « g: Überlagerung von Zylinderwellen gleicher Amplitude x,xn«z und kdx/2z=f, sowie kd2/2z=Ω N=2: I = 4cos2f N=3: I = 16cos4f-16cos2f+5+(8cos2f-4)cos Ω N=4: I = 16cos2f[4cos4f-8cos2f+4+(cos2 f-3) cos2 Ω] cos Ω = +-1 A-Ebenen cos Ω = 0 B-Ebenen Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  30. A- und B- Ebenen für einen bestimmten Aufbau Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  31. Einzelspalt Doppelspalt Beugungsmuster in versch. Aufnahmeebenen cos Ω=+1 cos Ω=+1/2 cos Ω=0 cos Ω=-1 Beugungsmuster an 3 Spalten Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  32. Beugungsaufnahme an 3 Spalten unterschiedlicher Breite Breitenverteilung der Spalte: 2 : 1 : 2 Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  33. Messung und Theoriekurve für 4 Spalte  es sind keine B-Ebenen erkennbar Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  34. Beugungsmuster an 5 Spalten cos Ω=+1 cos Ω=+1/2 cos Ω=0 cos Ω=-1/2 cos Ω=-1 Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  35. Doppelspaltversuch mit Neutronen durch A.Zeilinger Ziel: quantitativer Vergleich von Theorie und Experiment Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  36. Versuchsaufbau Wellenlängenband: F(S1,S2,S3); Winkelverteilung: F(S2,S3); λ zwischen 15 und 30Å; S2 const. bei 100 μm S3 und S4 const. bei 20 μm ±5% Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  37. Numerische Berechnungen Amplitude in P durch Punktquelle in S3: Die ebene Welle fällt unter dem Winkel auf S3 ein Berücksichtigung der Breite von S4 durch Integration über die Ausgangspunkte und Integration über die Verteilung für Intensitäten Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  38. Messung am Einzelspalt Nominelle Breite von S5: 90 μm Wellenlänge: λ = 19,26 ± 0,70 ± 0,02 Å (mittl. Wellenlänge; Bandbreite; Fehler) Messzeit: 500s je Position von S4; 23 Messungen => 11500s pro Punkt 100 Punkte werden gemessen Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  39. Diskrepanzen zwischen Messung und Theorie Spaltbreite -für die Berechnung: 96,06 μm ±0,3 μm -durch Mikroskop: 92,1 μm ±0,3 μm -durch Metallplatte: 91,5 μm ±0,4 μm X²-Empfindlichkeit gegenüber der Spaltbreite Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  40. 2. Messung mit 20 μm Spalt Diskrepanz sehr viel kleiner: Messung 23 μm bester Fit 22,7 μm S4 auf 60 μm verbreitert; 75 Scans à 300s pro Pkt. Versuch mit 100 μm-Spalt und Photonen wiederholt gleiche Diskrepanz Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  41. Messung am Doppelspalt Spalt 150 μm breit mit Bordraht Wellenlänge: λ = 18,45 ± 1,40 ± 0,02 Å (mittl. Wellenlänge; Bandbreite; Fehler) Fig6 Messung des Aufbaus: 21,9 - 104,1 - 22,5 μm bester Fit: 21,5 - 104,1 - 22,3 μm Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  42. Ergebnis Doppelspalt Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  43. Doppelspaltexperiment mit Atomen durch O.Carnal und J.Mlynek Problem bei Atomen: Keine Ladung, tunneln nicht  Verwendung von metastabilem Helium Spektrale Leuchtkraft nach Anregung: Geschwindigkeitsverteilung: Variation der Geschwindigkeit und Wellenlänge über Temperatur Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  44. S1: 2 μm x 4 mm; d: 8 μm; L: 64cm kohärente Beleuchtung Doppelspalt: S2: 1 μm x 2 mm Materialstärke a.d. Kante 1 μm, sonst 20 μm Unterstützungsgitter 100 μm periodisch: ca. 10% Verlust Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  45. Messung mit einem Gitter Messung des Interferenzmusters -mit 2 μm Spalt -8 μm periodischem Gitter, ca. 4 μm breit Abstand der Maxima: 7,7 ± 0,5 μm sichtbarer Bereich 30%; erwartet: 50% Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  46. Messung mit einem Spalt Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  47. Atome sind poissonverteilt  Fehler hier < 10% Verbesserungsmöglichkeiten durch transversale Laserkühlung: Signal zu Rauschen Geschwindigkeitsverteilung spektrale Leuchtkraft Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  48. Zusammenfassung und Ausblick „Das schönste Experiment der Physik!“ Weitreichende Auswirkungen in der Quantenphysik z.B. Erforschung der Verschränkung Weiterführenden Experimente mit größeren Atomen stehen an Wellenpakete Zustände Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002

  49. Literaturverzeichnis • C. Jönsson, Z. Physik 161 (1961) 454 • P. Rodgers, Physics World, September 2002 • A. Zeilinger, R. Gähler, C.G. Shull, W. Treimer, W. Mampe, Rev.Modern Physics 60 (1988) 1067 • A. Zeilinger, Rev. Modern Physics 71 (1999) S.288 • O. Carnal, J. Mlynek, Young‘s Double-Slit Experiment with Atoms: A Simple Atom Interferometer, Phys. Rev. Letters 66, 2689 (1991) • Feynman, R.P., Leighton, R.B. Sands, M., Vorlesungen über Physik, Bd. III, Oldenbourg, München (1971) Das Doppelspaltexperiment; Karl-Anders Weiß Uni Ulm 17.12.2002
