  1. SuperGIS 3推廣教育訓練 講師 ：王博男老師

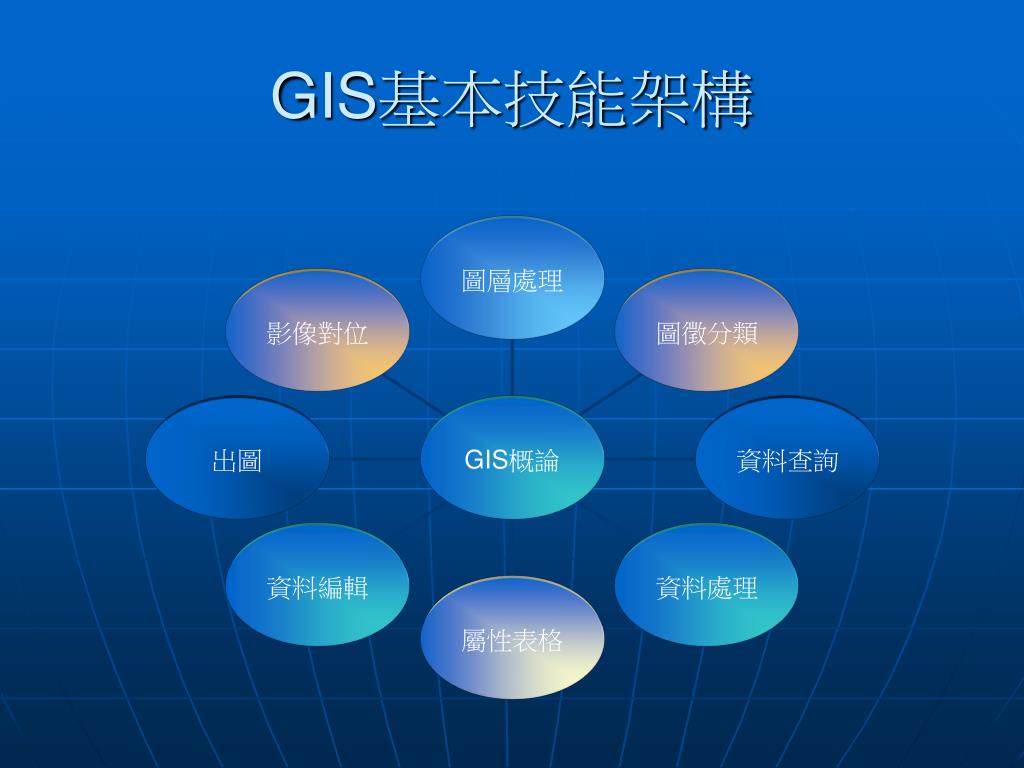

  2. GIS基本技能架構 圖層處理 影像對位 圖徵分類 出圖 資料查詢 GIS概論 資料編輯 資料處理 屬性表格

  3. CH1SuperGIS基本架構

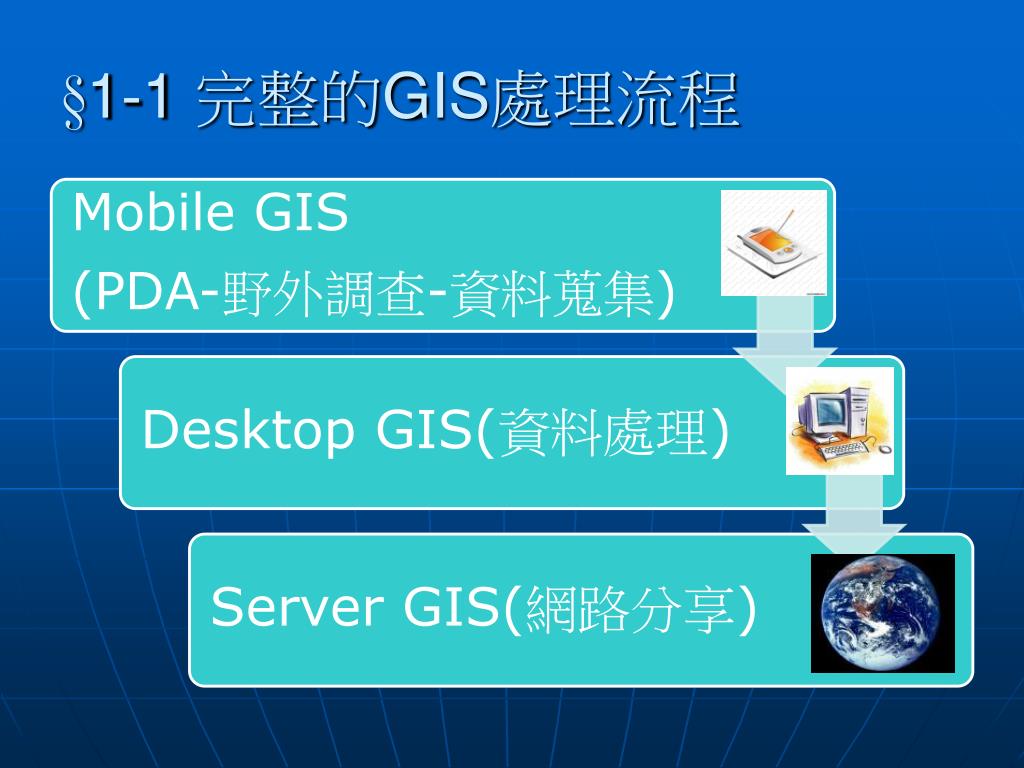

  4. §1-1 完整的GIS處理流程

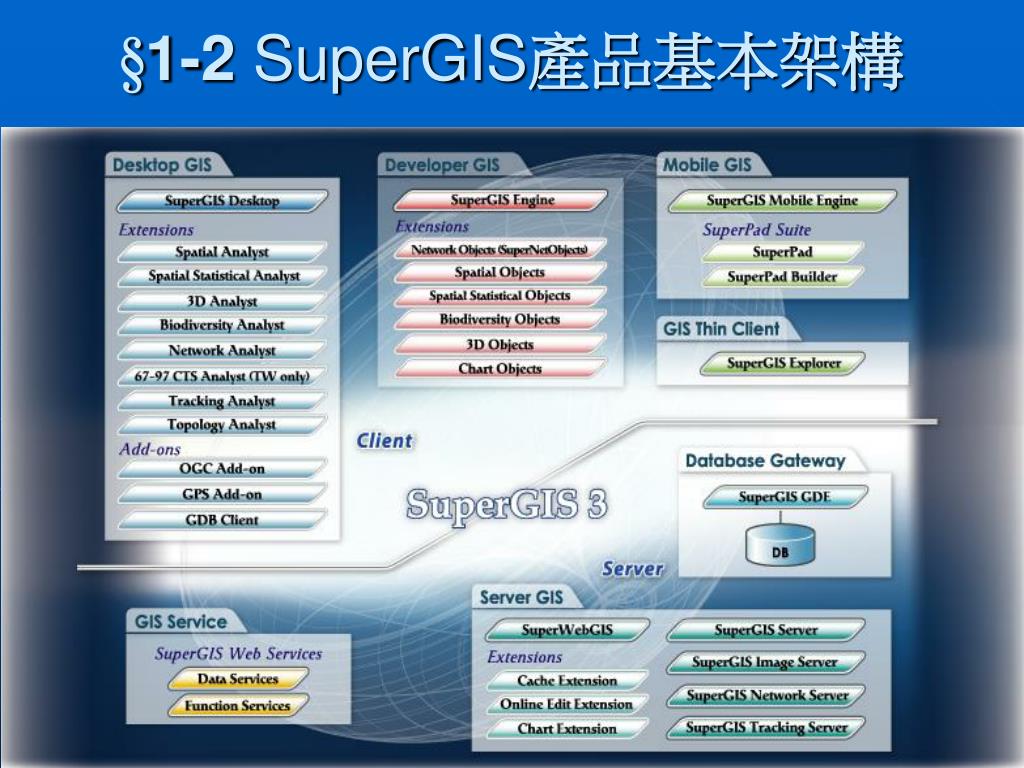

  5. §1-2 SuperGIS產品基本架構

  6. §1-3 SuperGIS 使用介面 標題列 主功能表 標準工具列 圖形展示區域 資料索引區域 工具列 彈出功能表 繪圖工具列 狀態列

  7. ◎ 1-3-1基本介面使用 資料索引區 檢視圖面 新增工具列 圖層 輸出版面

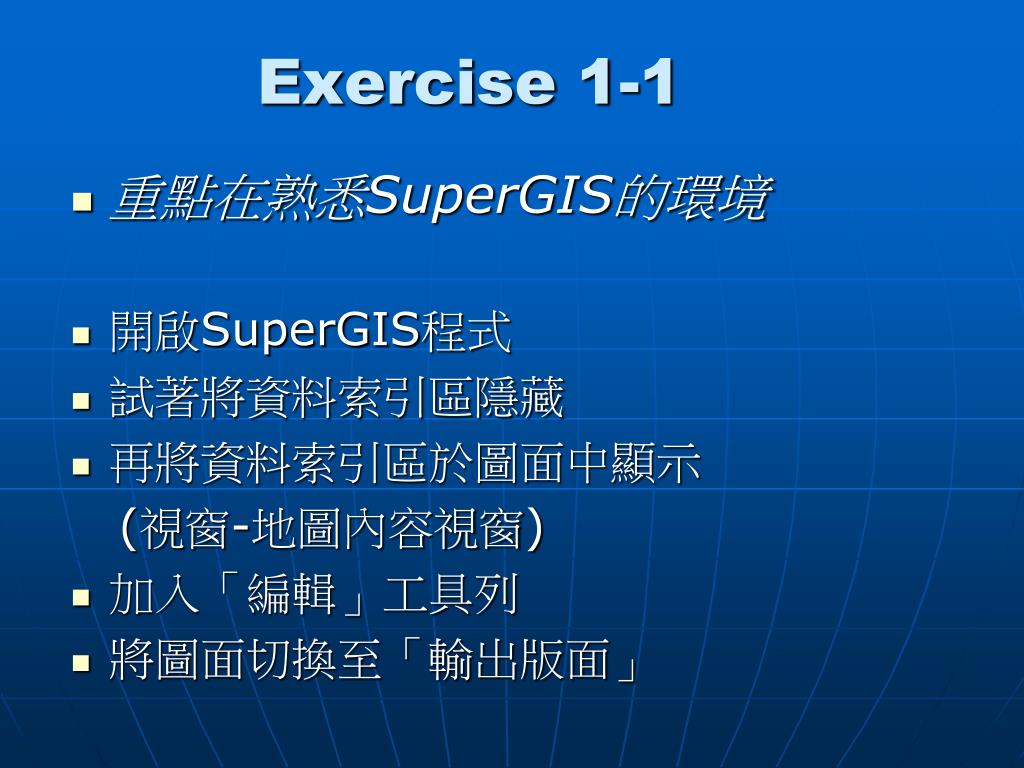

  8. Exercise 1-1 重點在熟悉SuperGIS的環境 開啟SuperGIS程式 試著將資料索引區隱藏 再將資料索引區於圖面中顯示 (視窗-地圖內容視窗) 加入「編輯」工具列 將圖面切換至「輸出版面」

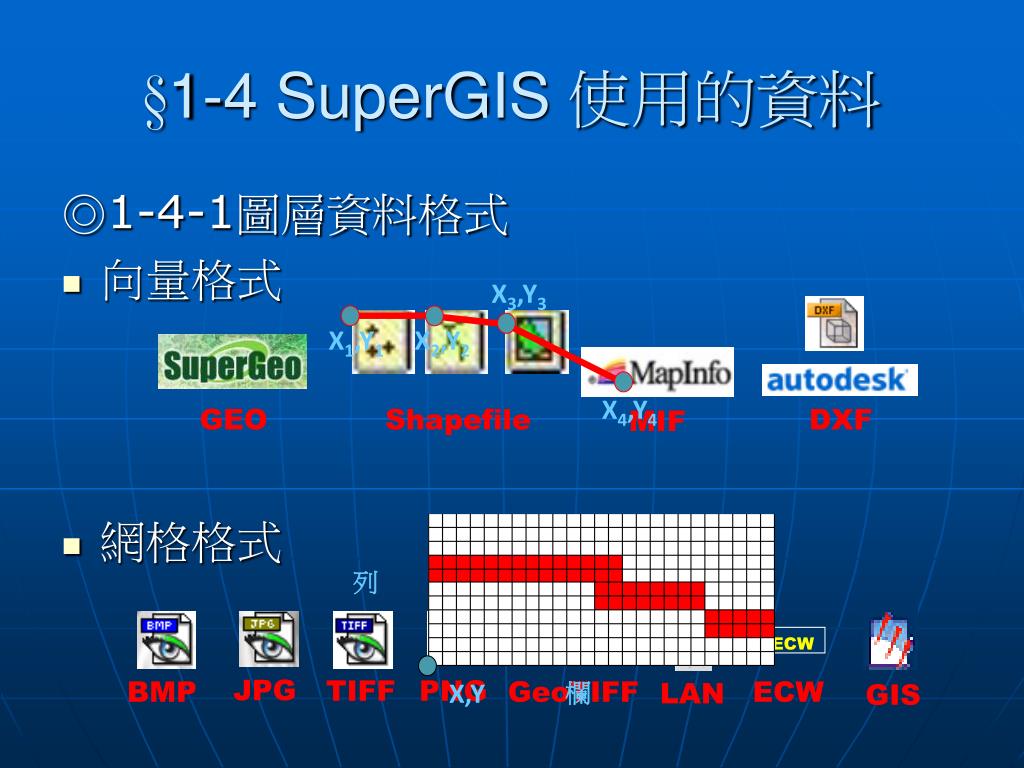

  9. §1-4 SuperGIS 使用的資料 ◎1-4-1圖層資料格式 向量格式 網格格式 X3,Y3 X1,Y1 X2,Y2 X4,Y4 GEO Shapefile DXF MIF 列 ECW JPG TIFF PNG BMP GeoTIFF ECW LAN GIS X,Y 欄

  10. 列 X,Y 欄 向量格式 網格格式 X2,Y2 X3,Y3 X1,Y1 長度/面積 X4,Y4

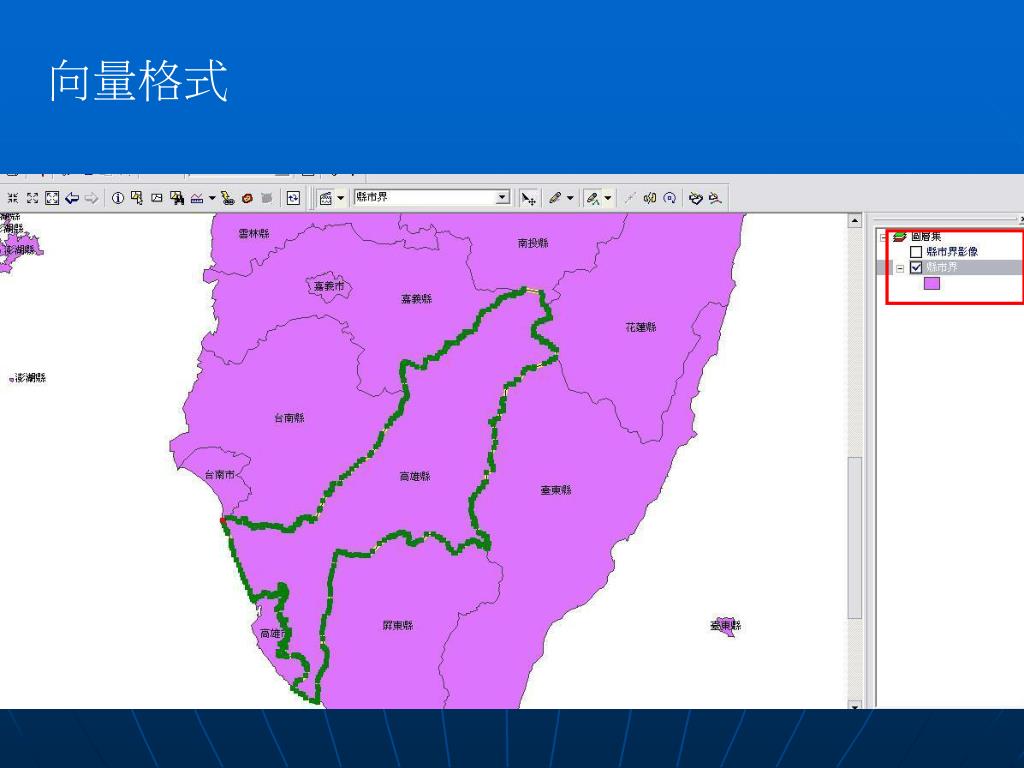

  11. 向量格式

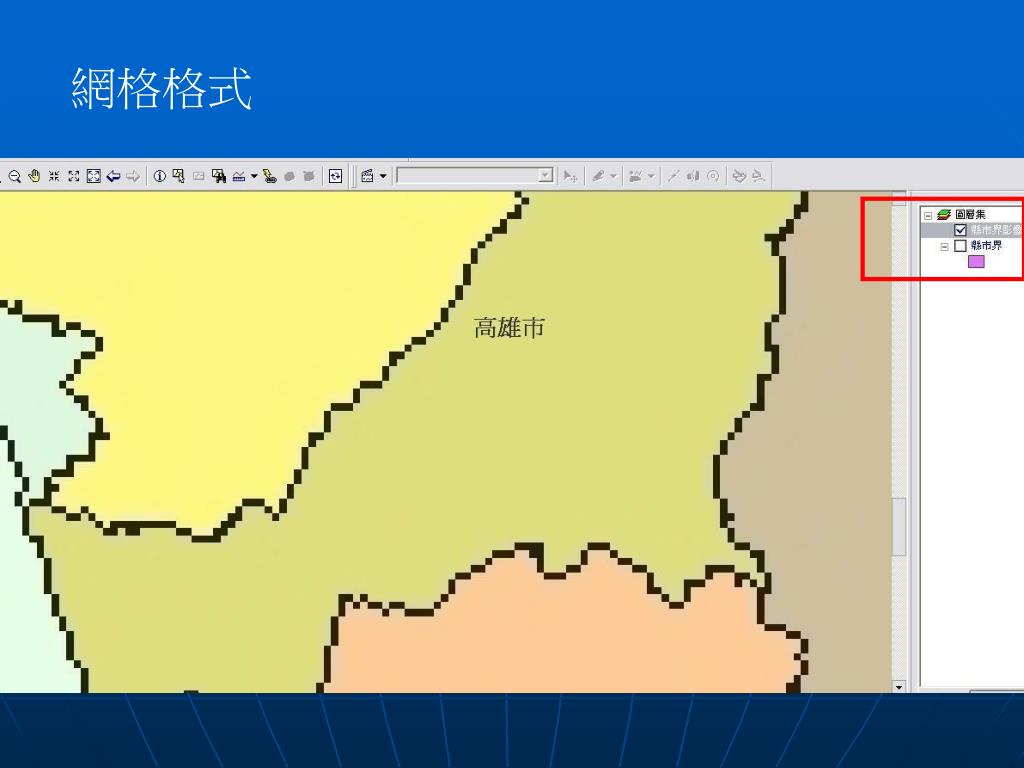

  12. 網格格式

  13. ◎1-4-2 空間向量格式 Geofile Shapefile • 至少包含三個副檔案才構成完整檔案 • *.shp：記錄圖形資料 • *.dbf：記錄屬性資料 • *.shx：圖形與屬性資料的關連 • 經過操作會自行產生檔案，以記錄圖層與屬性表相對之間的關係 • *.sbr、*.sbx • *.ain、*.aih • 至少包含兩個副檔案才構成完整檔案 • *.geo：記錄圖形資料 • *.dbf：記錄屬性資料

  14. 開啟Ex1-2資料夾

  15. ◎1-4-3以資料表紀錄空間位置 • 文字賦予空間資訊（圖形化/空間化） 文字座標資料 屬性表資料

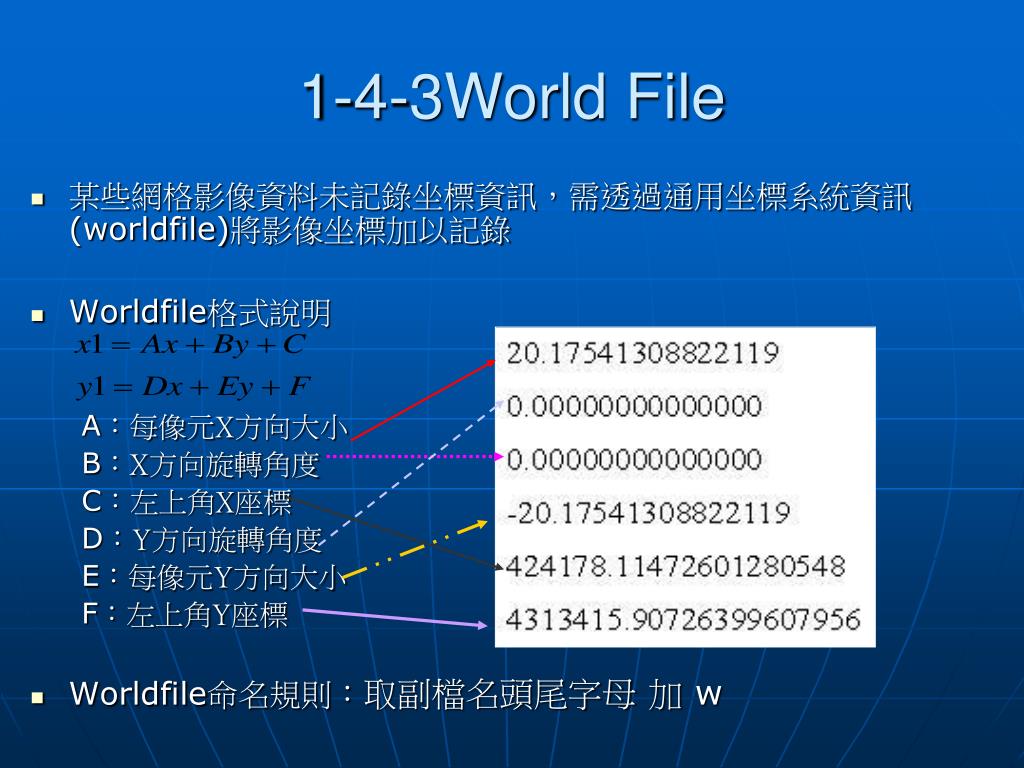

  16. 1-4-3World File • 某些網格影像資料未記錄坐標資訊，需透過通用坐標系統資訊(worldfile)將影像坐標加以記錄 • Worldfile格式說明 A：每像元X方向大小 B：X方向旋轉角度 C：左上角X座標 D：Y方向旋轉角度 E：每像元Y方向大小 F：左上角Y座標 • Worldfile命名規則：取副檔名頭尾字母 加 w

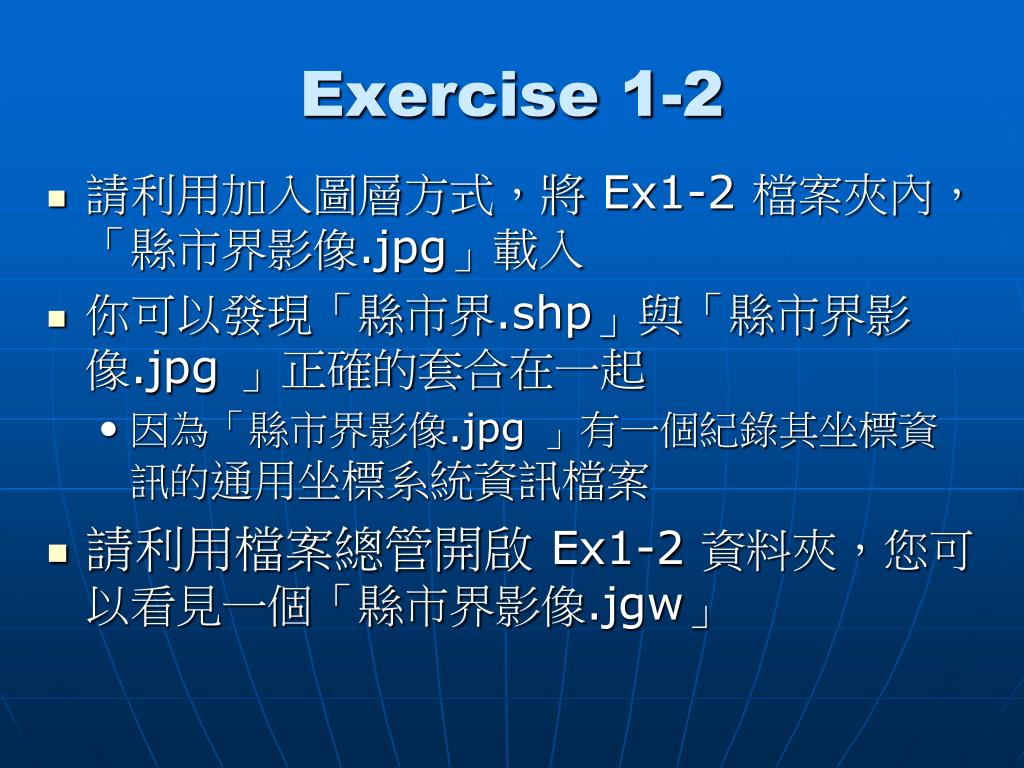

  17. Exercise 1-2 • 請利用加入圖層方式，將 Ex1-2 檔案夾內，「縣市界影像.jpg」載入 • 你可以發現「縣市界.shp」與「縣市界影像.jpg 」正確的套合在一起 • 因為「縣市界影像.jpg 」有一個紀錄其坐標資訊的通用坐標系統資訊檔案 • 請利用檔案總管開啟 Ex1-2 資料夾，您可以看見一個「縣市界影像.jgw」

  18. Exercise 1-2 • 「縣市界影像.jgw」即是影像檔「縣市界影像.jpg」的通用坐標系統資訊檔案 • 請利用「記事本」開啟「縣市界影像.jgw」加以檢視，其內容如下： • 每像元X方向大小 • Y方向旋轉角度 • X方向旋轉角度 • 每像元Y方向大小 • 左上角X座標 • 左上角Y座標 • 706.8265 • 0 • 0 • -706.8265 • -70347.5431 • 2806249.5145
