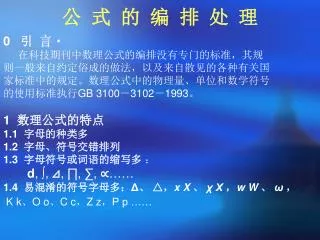

公 式 的 编 排 处 理. 0 引 言 在科技期刊中数理公式的编排没有专门的标准，其规 则一般来自约定俗成的做法，以及来自散见的各种有关国 家标准中的规定。数理公式中的物理量、单位和数学符号 的使用标准执行 GB 3100 － 3102 － 1993 。 1 数理公式的特点 1.1 字母的种类多 1.2 字母、符号交错排列 1.3 字母符号或词语的缩写多 ： d , ∫ , ⊿ , ∏ , ∑ , ∝ …… 1.4 易混淆的符号字母多： Δ 、 △， x X 、 χ Χ ， w W 、 ω ，
E N D
公 式 的 编 排 处 理 0 引 言 在科技期刊中数理公式的编排没有专门的标准，其规 则一般来自约定俗成的做法，以及来自散见的各种有关国 家标准中的规定。数理公式中的物理量、单位和数学符号 的使用标准执行GB 3100－3102－1993。 1 数理公式的特点 1.1 字母的种类多 1.2 字母、符号交错排列 1.3 字母符号或词语的缩写多 ： d, ∫, ⊿, ∏, ∑, ∝…… 1.4 易混淆的符号字母多：Δ、 △，x X、 χ Χ，w W、 ω， K k、O o、C c，Z z，P p ……
1.5 一般注意事项 1） 正确区分符号与字母 2） 判定数理符号及字母的位置 3） 注意字母与符号之间的字距 GB 3100－3102－1993规定，各种符号以及数学上 的缩写和前后的字母之间或者与数字之间应该空1／３～ １／４ 个字，符号之间应密排不空格。例如： sinφ， sinhθ， rot x，Im z ，lnφ，arshθ，mag a， lim x，∫sec ax dx， 。 其他，还有许多注意事项，如公式转行……。
2 一般公式的处理 公式编排原则：单独居中另外占行，其序数号加圆括号排在行 末齐版口，公式和序数号之间不加连点。例如： 式中R——备用容量； α——单位功率的年费用； β——单位功率的投资费用； M——这些投资费用的偿还年限(年)； ΔA——由于接入备用容量而引起的经济性降低性所 致的附加费用(在时间段T 内)。 代号后用“——”(双连线)”，也有用 “＝(等号)” ，或用 “ 为 ” 字、并且不提行采用接排的。
3 公式前简短说明文字的处理 公式前简短说明文字，不论它是： ［一个字］ 例、解、证、若、但，即、有、当…… ［二个字］ 由于、于是、因为、这里、所以…… ［三字以上］ 由此得，从式(1)，我们有…… 均不要影响公式的居中排，为了节约版面，把简短说 明文字和公式排在同一行上，也可以把说明文字略为上 移，成为骑缝排。例如： 由此知 k ＝0.876，故： 因此有
如果公式较长，为了清晰起见，简单说明的文字仍然如果公式较长，为了清晰起见，简单说明的文字仍然 另行排比较好，例如： 将式(2)代入式(1)，我们得 占两行以上的公式，如果把简短说明文字排在同一行 上反而不美观，例如： 故
这时宜排成： 故
5 公式主辅线的处理 不能排成： 也不能排成
6 公式中各独立单元的处理 不能排成 不能排成
7 方程组的处理 下一个页码首排
8 分式的直横改排处理 可以改排为 又如：
9 矩阵与行列式的处理 编排矩阵和行列式时，各元素的行要上下对齐，每一 行的间距要均匀一致，各列也要能分清，式内行距上下空 半个字，左右列距一般空半个到一个字(也可以空一个半 字)。 10 公式转行的版式处理 转行的要求：做到意义正确，美观均匀。 转行的规则： 首先：在＝(等号)和类同的关系符号＜、＞、≤、 ≥、∞ …… 符号后转： 其次：在＋、－、± …… 符号后转； 再其次：在×、÷ 符号后转。
10．1 “ ＝ ” 后转行 这是最好，最保险的做法(避免因转错行，造成不同 的含义)。例如： 说明： (1) 特殊情况下，即当公式等号后的算式太长，无法 再加等号，又不宜转行排时， 符号也可(只能)放在下一 行行首排。 (2) 转行时，若上下式虽然长短不同，但还是以等号 对齐为好。
说明：(1) 分行要均匀，不要一行长，一行短，如式 (16)分行较好； (2) 上下两行不太长时，可以左右拉开，不一定居中 排，如式(17)，这样反而美 观好看； (3) 如前所述，＋、－号在等号后退后一个字与上行 对齐。
11 不能折开的转行符号 (1) 运算符号不能和紧接之后的运算对象分拆开转 行。如： ， ， ，∑， ∏(连乘 号)， ( 交集号)， f (x )…… (2) 缩写字母不能与后面的运算对象折开转行。如： sin , cos , lim , max , sup (上确限)，inf (下确限)， mol (模)，det (行列式)，Re , Im , dim (维数)…… (3) 用“／”作分母线的分式中，分数线最好不同分 子、分母分开。 (4) 不能从一个行列式或矩阵的中间折开转行。若行 列式或矩阵太大，排不下时； 可以换小号字排；也可以 横排占一个页码，或利用合版的版来解决；也可以用简单 字符代替元素，使其简化，然后对每个字符号加以说明。
(5) 实例 以下例子不能分开： f (x１,x 2，…，x n )， F(m,t ), sin(π＋０)，log sinθ， ， ， ， ， ， ， …… 12 特殊情况下转行的处理 (1)非多项式积分号后式子过长的转行 可以排成
多重积分式多次求和，在迫不得已时的转行： 可以排成 注意：转行处的“×”号最好不要用“·”表示。
(2) 分式的分子或分母太长的转行 分子分母多项式的分式 可以排成
分子分母均为非多项式时的分式 可以排成 注意：转行须视因子的长短，版心的大小来给以定 。
13 长分式的改排处理 (1) 分母很长的分式，可以改用负指数的方式进行 处理。 (2) 分子很长的分式，可以将分母提到算式前面，改 为简单分式，也可以用“／”分母线。 14 其他数学公式的处理 公式中有长根式，可以将其改为分数指数形式： 可以排成
可以排成 若公式中有指数en，可以改排成exp n。
参考文献 [1] GB7713—87 科学技术报告、学位论文和学术论文 的编写格式[S]. [2] B／T 788—2001 图书杂志开本及其幅面尺[S]. [3] GB／T 1.1—2000 标准化工作导则标准编写的基本 规定[S]. [4] 沈竣成.校对手册[M].北京：科学出版社，1985. [5] 王天思，张全顺，张文科，等.出版工作手[M].2版. 北京：解放军出版社，1984.
