  1. Electrotehnicaaplicata CONDENSATORUL ELECTRIC POPESCU ANDUSA CRISTIANA, GRUPUL SCOLAR “TRAIAN VUIA” CRAIOVA

  2. CUPRINS • INTRODUCERE • CLASIFICAREA CONDENSATOARELOR • SIMBOLIZAREA SI MARCAREA • LEGAREA CONDENSATOARELOR • PATRAMETRII CONDENSATOARELOR • CARACTERISICI CONSTRUCTIVE • CONDENSATORUL ÎN CURENT ALTERNATIV

  3. Cesuntcondensatoarele? Condensatorul electric este un sistem de două conductoare numite armături separate printr-un izolator (dielectric), având capacitatea de a înmagazina o cantitate de electricitate. Simbol Condensator fix Condensator variabil

  4. Tipuri de condensatoare

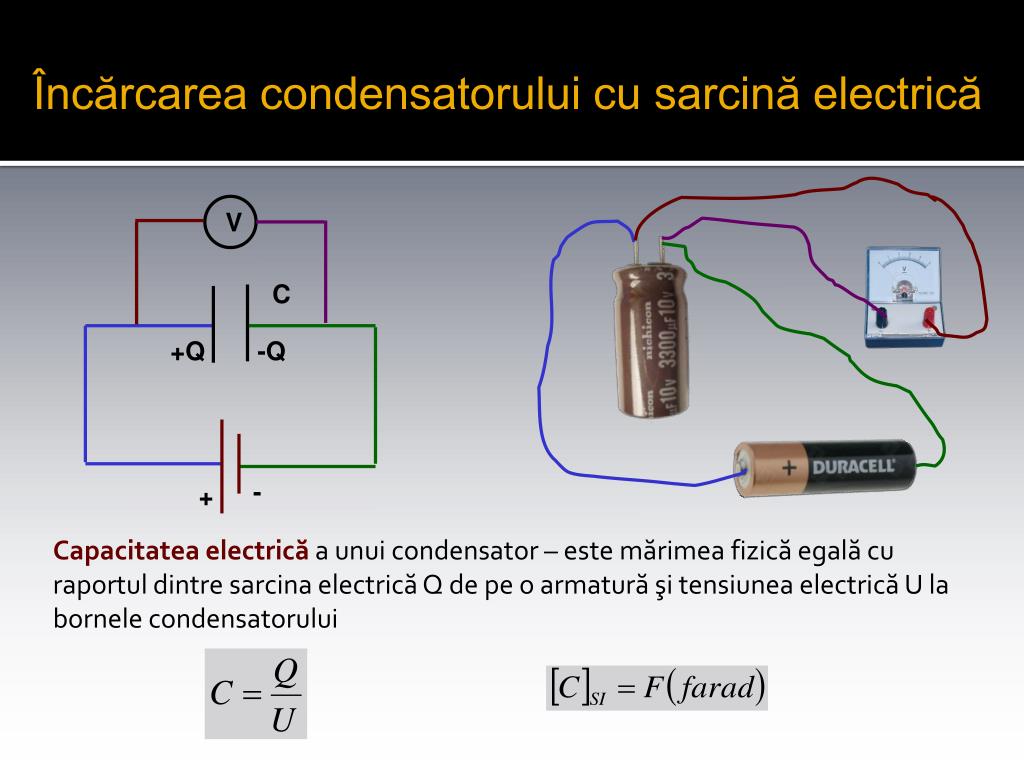

  5. C +Q -Q - + Încărcarea condensatorului cu sarcină electrică V Capacitatea electrică a unui condensator – este mărimea fizică egală cu raportul dintre sarcina electrică Q de pe o armatură şi tensiunea electrică U la bornele condensatorului

  6. Clasificare În funcţie de natura dielecticului: •cu dielectric solid •anorganic : sticlă, mică, ceramică •organic : hârtie, pelicule plastice •cu dielectric oxid metalic : condensatoare electrolitice •cu dielectric gazos ( gaze ) •cu dielectric lichid ( ulei )

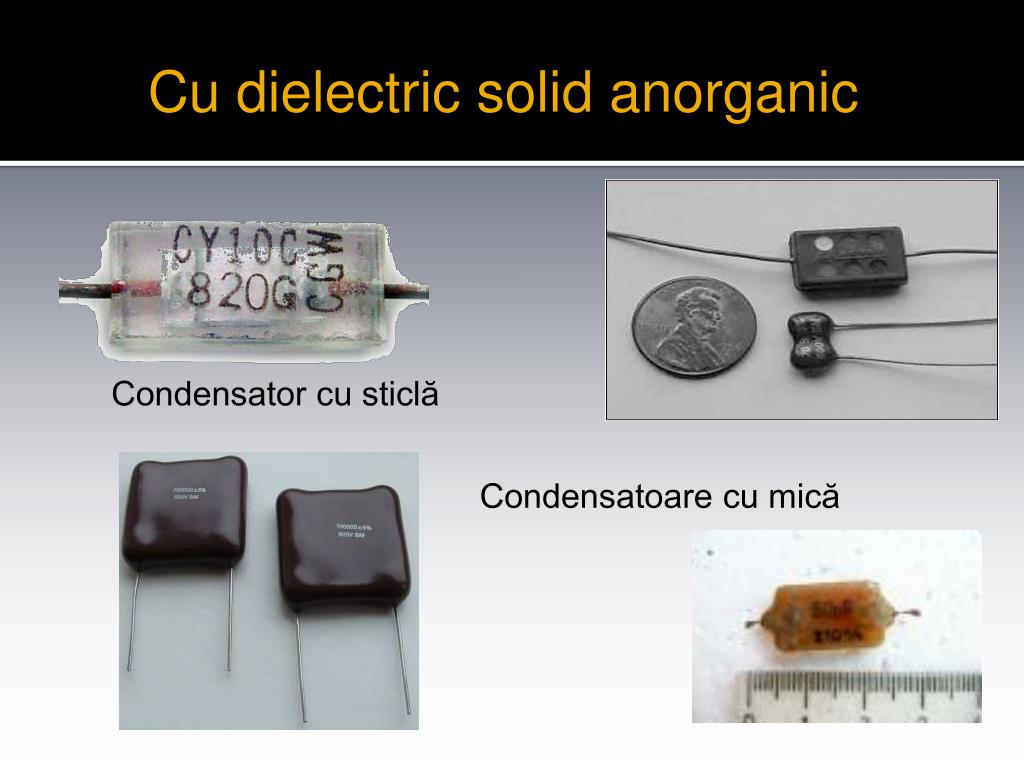

  7. Cu dielectric solid anorganic Condensator cu sticlă Condensatoare cu mică

  8. Condensatoare ceramice C

  9. Cu dielectric solid organic Condensatoare cu hârtie Condensatoare cu material plastic

  10. Condensatoare electrolitice Condensatoare cu aluminiu Condensatoare cu tantal

  11. Cu dielectric gazos şi lichid Condensatori cu gaz Condensatori cu ulei

  12. S Q R d r - Q Clasificare În funcţie de forma armăturilor •condensator plan •condensator sferic •condensator cilindric

  13. B A C1 C3 C3 C2 C1 C2 A B -Q +Q -Q +Q -Q +Q Gruparea condensatoarelor Gruparea în serie Capacitatea echivalentă :

  14. C1 C1 C3 +Q1 -Q1 A C2 B A B +Q2 -Q2 C2 C3 +Q3 -Q3 Gruparea condensatoarelor Gruparea în paralel Capacitatea echivalentă :

  15. - + E - + + - + - U - + Energia înmagazinată într-un condensator Condendator de capacitate C, încărcat cu sarcina electrică Q : Condendator de capacitate C, încărcat la o tensiune electrică U : Condendator de volum V între armături şi intensitate a câmpului E : Densitatea volumică de energie

  16. C ~ u Condensator ideal în curent alternativ V A

  17. Intensitatea curentului printr-un circuit care conţine un condensator ideal este defazată înaintea tensiunii aplicate cu I u i I U t U 0 Reprezentare grafică si fazorială Legea lui Ohm : Reactanţa capacitivă : [ XC ]SI = Ω

  18. Condensaror într-un filtru auto Condensatori în circuite electronice Punte redresoare

  19. http://www.actrus.ro http://www.google.com http://www.circuiteelectrice.ro http://www.didactic.ro/ http://www.electroniq.net

  20. BIBLIOGRAFIE • Radoi C-tin., Svasta P., Lazarescu V., Stoichescu D., Lita I., "Aparate, echipamente si instalatii de electronica industriala. Automatizari". Manual pentru liceele industriale si scoli profesionale", Bucuresti 1999. • Calin Sergiu G. - "Aparate si echipamente electrice", Editura Didactica si Pedagogica, Bucuresti 1986. • Ciobanu M., Carcu T., sa. - "Instalatii electrice. Manual de utilizare", Editura Tehnica, Bucuresti 1975.

  21. Sugestii metodologice UNDE PREDĂM?Conţinutul poate fi predat în laboratorul de electronică. CUM PREDĂM?Clasa poate fi organizată pe grupe de 3-4 elevi. EXERCIŢIUL: • Identificarea diferitelor tipuri de condensatoare după aspect: polarizate, nepolarizate, ceramice, electrolitice, fixe, reglabile, variabile • Citirea valorilor condensatoarelor marcate în Codul culorilor, folosind condensatoare ceramice de diferite valori şi tabelul cu Codul culorilor, pentru marcarea condensatoarelor; • Determinarea capacităţii echivalente pentru o grupare serie. • Determinarea capacităţii echivalente pentru o grupare paralel. CA MATERIALE SUPORT SE POT FOLOSI: • lecţii electronice de tip AEL • multimetru analogic şi digital • platforme de lucru
