Pro/ENGINEER 野火版 3.0 模具设计

1. Pro/ENGINEER 野火版3.0模具设计 主讲：赵战峰 广东轻工职业技术学院

2. Pro/ENGINEER 野火版3.0简介 • Pro/ENGINEER是美国PTC公司的产品，自1988年问世以来，日趋盛行，以期优秀的全参数化特点闻名于世，已成为当今主流的CAD/CAM系统。它集成产品造型、零件设计、产品装配、注塑模具设计、工程图制作、NC加工、钣金设计、铸造件设计、逆向工程、自动测量、机构设计、方针、力学分析等等功能。在三维设计制造领域占有极其重要的地位。

3. 鼠标操作 • 点击——点击左键：一般用于选择图素、特征，执行菜单、按钮命令等 • 双击——双击左键：执行程序，修改尺寸等 • 右键——长按右键：弹出快捷菜单 • 中键——点击中键：确认 • 缩放——在工作区转动滚轮 • 旋转——在工作区按下中键移动鼠标 • 移动——在工作区Shift+中键移动鼠标 • [工具][选项]——点击菜单及其子菜单

4. 认识ProE的工作目录 • 在Windows桌面的点击右键点【属性】菜单弹出图示窗口 •  缺省工作目录是ProE缺省的文件存放目录，也是ProE的配置文件config.pro（此文件中保存了ProE的配置项）存放的位置。

6. ProE工作界面

7. 对ProE进行基本配置 • 点击[工具][选项]，弹出图示窗口

8. Pro/ENGINEER Wildfire 3.0 核心概念 • Pro/E Wildfire 3.0 的六个核心概念是： • 实体建模 • 基于特征 • 参数化 • 父项/子项关系 • 相关 • 以模型为中心

9. 实体建模 • Pro/ENGINEER Wildfire 3.0 使您可以轻松地创建 3D 实体模型，并且您可让零件和组件看起来具有真实的外观。基于材料的属性（如密度），这些模型具有质量、体积、表面积以及其它物理属性（如重心）。 • 实体建模的优势如下： • 如果模型更改了（如散热片数量增加了），所有质量属性都会自动更新。 • 实体模型也使您可以检查公差和组件中元件之间的间隙/干涉 • 只有实体模型可以用于模具型腔设计

10. 基于特征 • Pro/ENGINEER Wildfire 3.0 模型是通过一系列特征来构建的。每个特征均构建于前一个特征之上，且一次只创建模型的一个特征。单个的特征可能很简单，但结合起来可以形成复杂的零件和组件。 • 下图显示了连接焊条创建过程中的各个阶段： • 拉伸特征形成模型的整个形状和尺寸。 • 附加的拉伸特征在模型的顶部和底部创建。 • 孔特征在模型的顶部和底部创建。 • 倒圆角特征在模型的顶部和底部创建。

12. 参数化 • Pro/ENGINEER Wildfire 3.0 模型是使用尺寸值来驱动的。如果特征的尺寸发生了更改，则该实体特征也会随之更新。此更改随后会自动传播到模型的其余特征中，从而更新整个零件。父项/子项关系 • 父项/子项关系提供了一种将设计意图捕获到模型中的有效方式。父项/子项关系是于建模过程中在特征间自然创建的。创建特征时，被参照的现有特征成为新特征的父项。而且，如果父特征更新了，子特征也会自动随之相应地进行更新。

13. 相关和以模型为中心 • 如果在 Pro/ENGINEER Wildfire 3.0 中更改了某个零件模型，则参照该模型的所有组件或绘图都将自动更新。此行为称为相关性。反之亦然，如果绘图中的某个模型尺寸进行了更新，则使用该模型尺寸的零件模型和组件也将进行更新。 • 零件模型是设计信息的中心源。一旦创建了零件模型，即可将其： • 放置在组件中 - 依元件的装配方式而定，元件可以是静止的或作为机构移动。 • 用于创建一个绘图 - 模型的 2D 视图可以快速被放置在绘图页面中，尺寸也可以自动显示。

14. Pro/ENGINEER Wildfire 3.0 界面 • 界面的基本元件如下： • 图形窗口 - 较大的灰色区域，模型位于其中。 • 导航器 - 位于屏幕左边的可折叠面板。 • 浏览器 - 多功能的 Web 浏览器，显示模型列表及屏幕中心的小预览窗口。 • 模型树 - 在屏幕左边列出零件的特征或组件中的元件。 • 文件夹浏览器（未显示）- 取代模型树出现在屏幕的左侧，列出您的计算机或网络中的文件夹。您可以在“浏览器”中浏览文件夹并查看其内容。 • 主菜单 - 位于屏幕左边，下拉菜单有常用的菜单选项，如“文件”(File)、“编辑”(Edit)、“插入”(Insert)、“工具”(Tools) 和“帮助”(Help)。 • 主工具栏 - 位于屏幕顶部的图标工具栏。 • 特征工具栏 - 位于屏幕右边的图标工具栏。 • 操控板（未显示）- 创建特征或装配元件时，位于屏幕底部的对话栏。

16. 导航器 • “模型树”中的项目直接连接到设计数据库。 当选中树中的项目时，它们所代表的特征会被加亮，并在图形窗口中呈现被选中的状态。 初学时，“模型树”用作选取工具。 当您有了更多经验后，就可以使用上图所示选项，将“模型树”用于跟踪和编辑，或在操作过程中右键单击特征并从快捷菜单访问操作。 • 您可定制“模型树”（单击“工具” (Tools)> “定制” (Customize)）， • 使其跨越图形区域移动，或添加用于显示状态和参数信息的列（单击“设置” (Settings)> “树列” (Tree Columns)）。 然后您可直接编辑这些列。

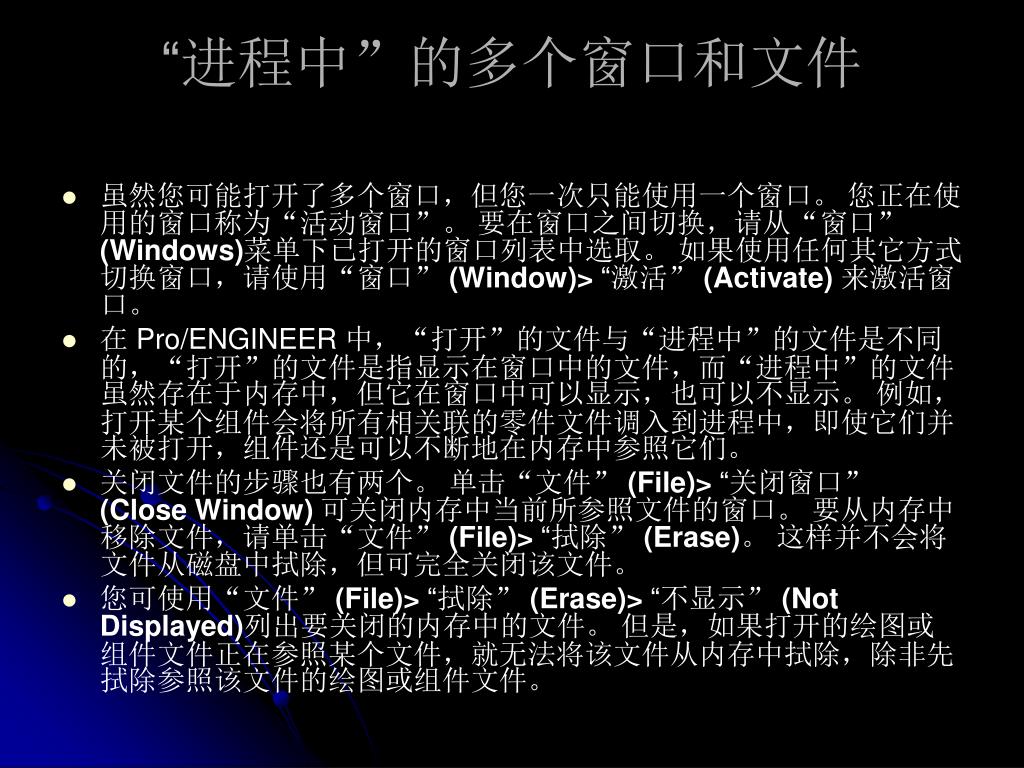

18. “进程中”的多个窗口和文件 • 虽然您可能打开了多个窗口，但您一次只能使用一个窗口。 您正在使用的窗口称为“活动窗口”。 要在窗口之间切换，请从“窗口” (Windows)菜单下已打开的窗口列表中选取。 如果使用任何其它方式切换窗口，请使用“窗口” (Window)> “激活” (Activate) 来激活窗口。 • 在 Pro/ENGINEER 中，“打开”的文件与“进程中”的文件是不同的，“打开”的文件是指显示在窗口中的文件，而“进程中”的文件虽然存在于内存中，但它在窗口中可以显示，也可以不显示。 例如，打开某个组件会将所有相关联的零件文件调入到进程中，即使它们并未被打开，组件还是可以不断地在内存中参照它们。 • 关闭文件的步骤也有两个。 单击“文件” (File)> “关闭窗口” (Close Window) 可关闭内存中当前所参照文件的窗口。 要从内存中移除文件，请单击“文件” (File)> “拭除” (Erase)。 这样并不会将文件从磁盘中拭除，但可完全关闭该文件。 • 您可使用“文件” (File)> “拭除” (Erase)> “不显示” (Not Displayed)列出要关闭的内存中的文件。 但是，如果打开的绘图或组件文件正在参照某个文件，就无法将该文件从内存中拭除，除非先拭除参照该文件的绘图或组件文件。

19. 打开文件 • 单击“文件”(File)>“打开”(Open)，Pro/ENGINEER 就会参照该工作目录。 如果进程中还有其它已打开但未显示出来的文件，可以在“查找”(Look In) 列表中单击“进程中”(In Session) 将其打开。 您可将经常访问的文件或文件夹加入到“收藏夹” (Favorites) 目录中。 使用“文件打开”(File Open) 对话框中的“预览” (Preview) 按钮可在您打开某个选定文件前显示该文件的图形表示。

20. 创建文件 • 使用“文件” (File)> “新建” (New) 开启一个新文件时，系统会提示您选取文件类型以及子类型 • 单击“确定” (OK) 时，新文件会打开，且缺省的基准平面显示在主窗口中。 系统会为所选的类型配置菜单和选项。

21. 保存、备份和文件版本 • 使用“文件” (File)> “保存” (Save) 可保存变更。 • 使用“保存副本”(Save a Copy) 可将文件保存为其它名称。 每当使用“保存” (Save) 命令时，系统会创建新的文件版本，并附加一个数字式的文件扩展名来注明版本号，例如 front_cover.prt.1、front_cover.prt.2，依此类推。 创建这些版本的目的是为了保留先前的版本，这样一旦当前的文件发生错误，还可使用先前的版本。 • 使用“文件” (File)> “打开” (Open) 来打开文件时，文件浏览器显示最新的版本，但不显示版本号。要在“打开” (Open) 对话框中显示版本号，请单击“命令和设置”(Commands and Settings) 图标 ，然后单击菜单中的“所有版本”(All Versions)。 即可打开所需要的任一版本

22. 要以不同的名称、格式或位置保存文件，请使用“文件” (File)> “保存副本” (Save a Copy)。 “保存副本” (Save a Copy) 与惯用的 Windows“另存为” (Save As) 命令不同，它可使源文件保持打开状态，并在完成保存操作后仍保持在活动状态。 • 如果不想将多个版本都保存在工作目录中，可以使用“文件” (File)>“备份” (Backup) 来指定放置这些版本的其它目录。 备份目录中的第一个版本号以 1 开头，不论其在工作目录中的版本编号为何。

23. 删除文件 • 使用“文件”(File)>“删除”(Delete) 可从磁盘中永久地删除文件。 您可以只清除旧版本，而保留最新的版本，也可以清除所有版本。 • 使用“文件” (File)> “删除” (Delete)> “旧版本” (Old Versions) 可清除目录中除最新版本以外的其它所有版本。

24. 操控板 • 使用操控板时，可使用设置和参数的逻辑顺序来定义新的几何特征，或是重新定义现有的形状。 每当创建或编辑零件中的特征时，都会在图形窗口底部出现与工作相对应的操控板。 • 操控板会在创建几何过程中由左至右直观地指导您。 操控板的下半部按适当的顺序对所需的输入项目分组。 上半部用于微调变量属性。 下图显示的是活动的“孔”操控板以及定义同轴孔的方式。

26. 实体显示选项 • 当模型变得更大、更复杂时，您会在实体与线框显示之间进行切换，以便于选取和提高计算机的性能。 两个主要的显示模式为着色（实体）和线条。 线条显示有三种形式。 每种形式均较详细地显示模型的轮廓。

27. 选取过滤器 • MCAD 设计会在短时间内变得很复杂，且难以准确选取对象。 • Pro/ENGINEER 提供一种对象过滤器，用于在拥挤的区域中限制选取的对象类型。 过滤器与预选加亮功能一起使用。 将光标置于设计之上时，光标之下的对象会加亮显示，表示可供选取。 为了进一步简化选取操作，在操作过程中，当系统提示您选取时，过滤器会自动设置到合格对象。

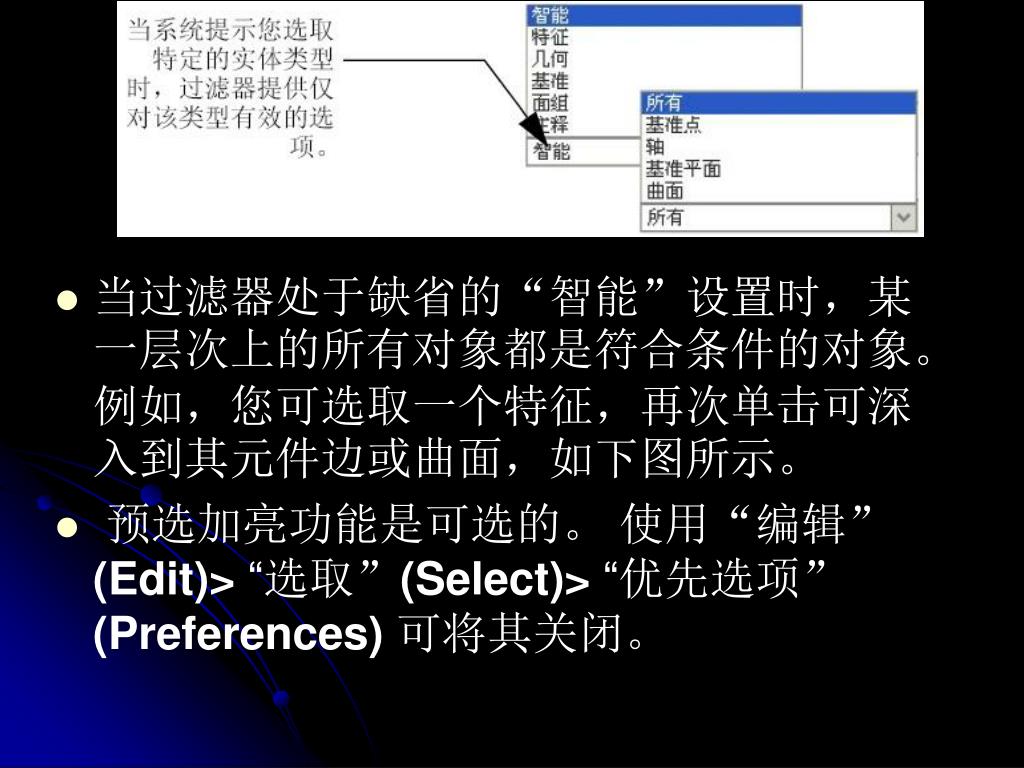

28. 当过滤器处于缺省的“智能”设置时，某一层次上的所有对象都是符合条件的对象。 例如，您可选取一个特征，再次单击可深入到其元件边或曲面，如下图所示。 • 预选加亮功能是可选的。 使用“编辑” (Edit)> “选取”(Select)> “优先选项” (Preferences) 可将其关闭。

29. 选取列表 • 另一种隔离选取项目的方式是从列表选取。 该列表内含某一特定时间位于光标之下的所有项目。 要显示该列表，请将光标置于您要选取的项目所在区域的上方，然后从鼠标右键快捷菜单中选取“从列表中拾取” (PickFrom List)。 “从列表中拾取”(Pick From List) 对话框打开。 要选取该项目，请在列表中将其加亮，然后单击“确定” (OK)。
