  1. 现代印制电路原理和工艺 第17章 印制板质量与标准

  2. 标准、标准化与印制板 1 标准的分类 2 印制板标准 印制板的质量与合格评定 3 5 印制板的相关标准 4 印制板质量与标准

  3. 17.1 标准、标准化与印制板 • 标准的定义是： 为在一定范围内获得最佳秩序，对活动或其结果规定共同的和重复使用的规则、导则或特性的文件。该文件经协商一致制定并经一个公认的机构批准。 • 标准化的定义是： 为在一定范围内获得最佳秩序，对实际的或潜在的问题制定共同和重复使用的规则的活动。

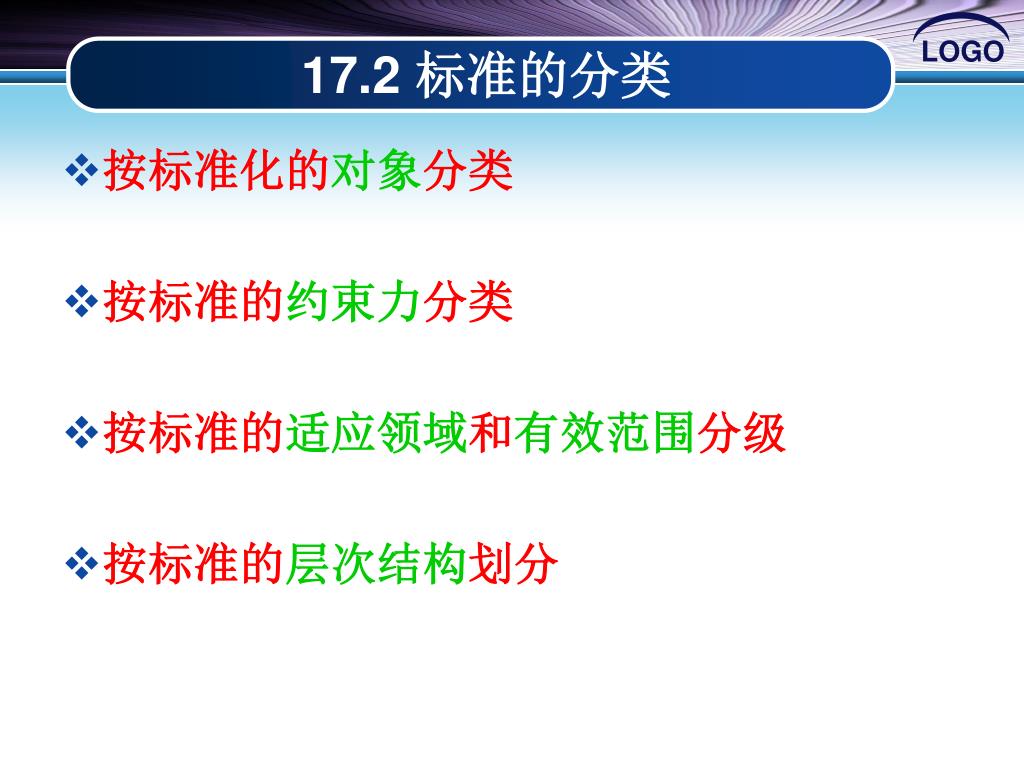

  4. 17.2 标准的分类 • 按标准化的对象分类 • 按标准的约束力分类 • 按标准的适应领域和有效范围分级 • 按标准的层次结构划分

  5. 按标准化的对象分类 按标准化的对象分类，标准可分为 • 技术标准 • 管理标准 • 工作标准

  6. 技术标准 • （1）基础标准 • （2）产品标准 • （3）方法标准 • （4）工艺标准 • （5）安全、卫生、环境保护标准

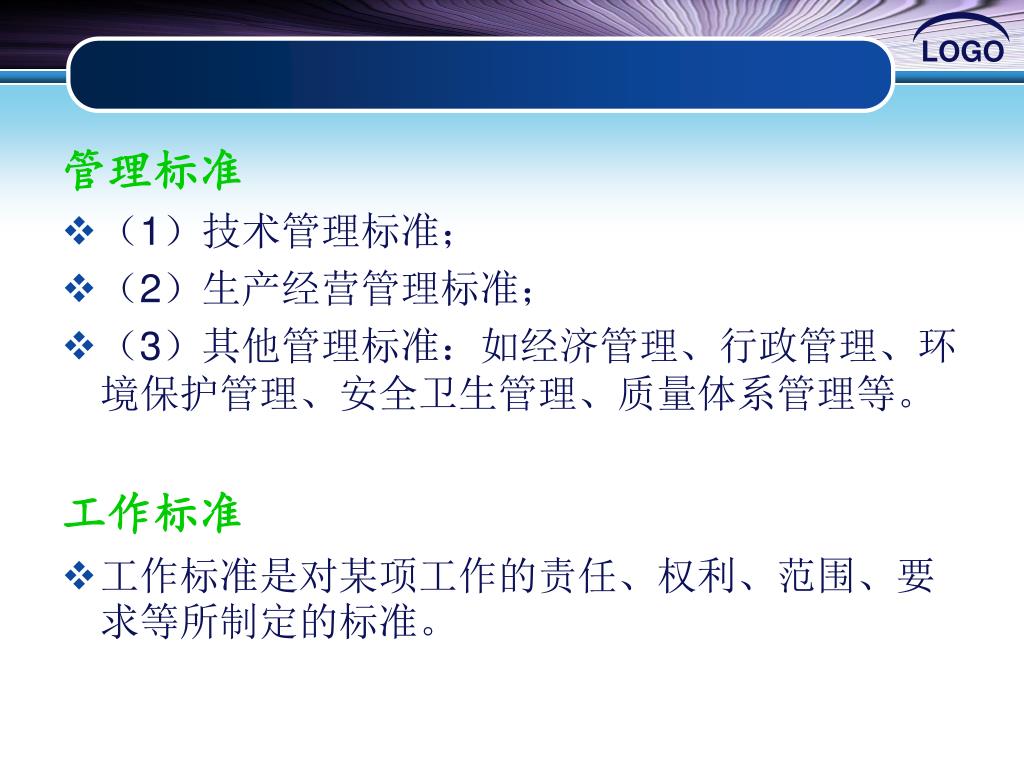

  7. 管理标准 • （1）技术管理标准； • （2）生产经营管理标准； • （3）其他管理标准：如经济管理、行政管理、环境保护管理、安全卫生管理、质量体系管理等。 工作标准 • 工作标准是对某项工作的责任、权利、范围、要求等所制定的标准。

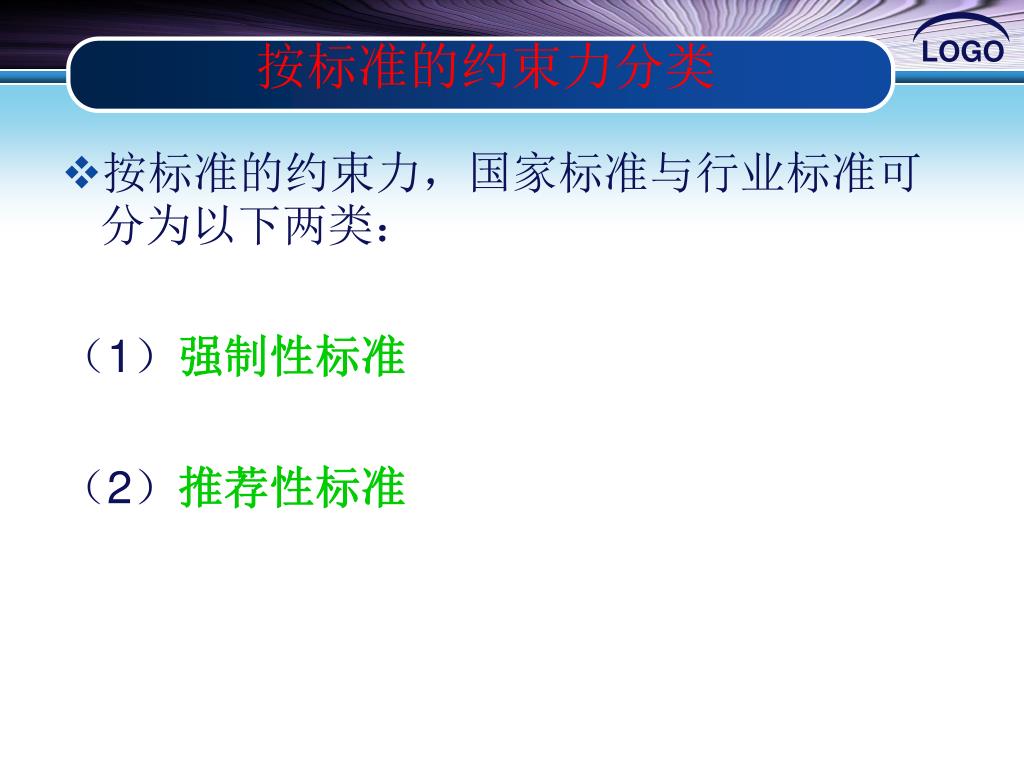

  8. 按标准的约束力分类 • 按标准的约束力，国家标准与行业标准可分为以下两类： （1）强制性标准 （2）推荐性标准

  9. 按标准的适应领域和有效范围分级 • 我国标准分为四级即 国家标准 行业标准 地方标准 企业标准 国外标准分为 国际标准 国外先进标准

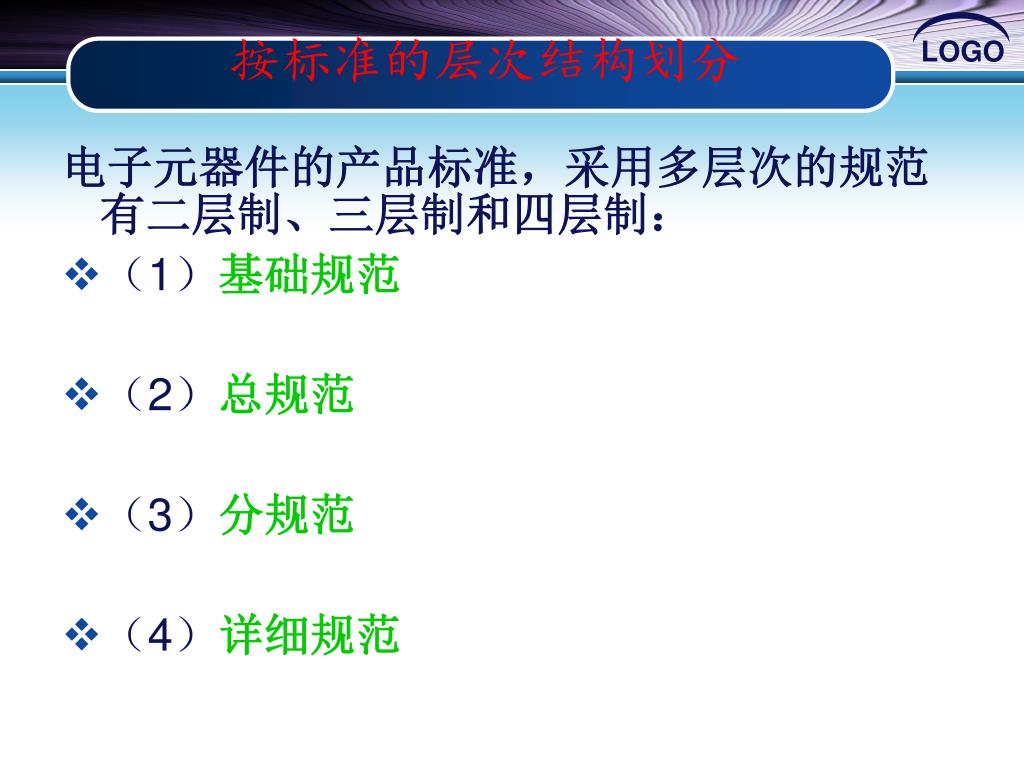

  10. 按标准的层次结构划分 电子元器件的产品标准，采用多层次的规范有二层制、三层制和四层制： • （1）基础规范 • （2）总规范 • （3）分规范 • （4）详细规范

  11. 17.3 印制板标准 我国印制板标准 • 我国是IEC成员国之一，我国电工电子方面的国家标准包括印制电路标准大多是以IEC标准为基础的 国家军标主要以美国MIL标准为基础。

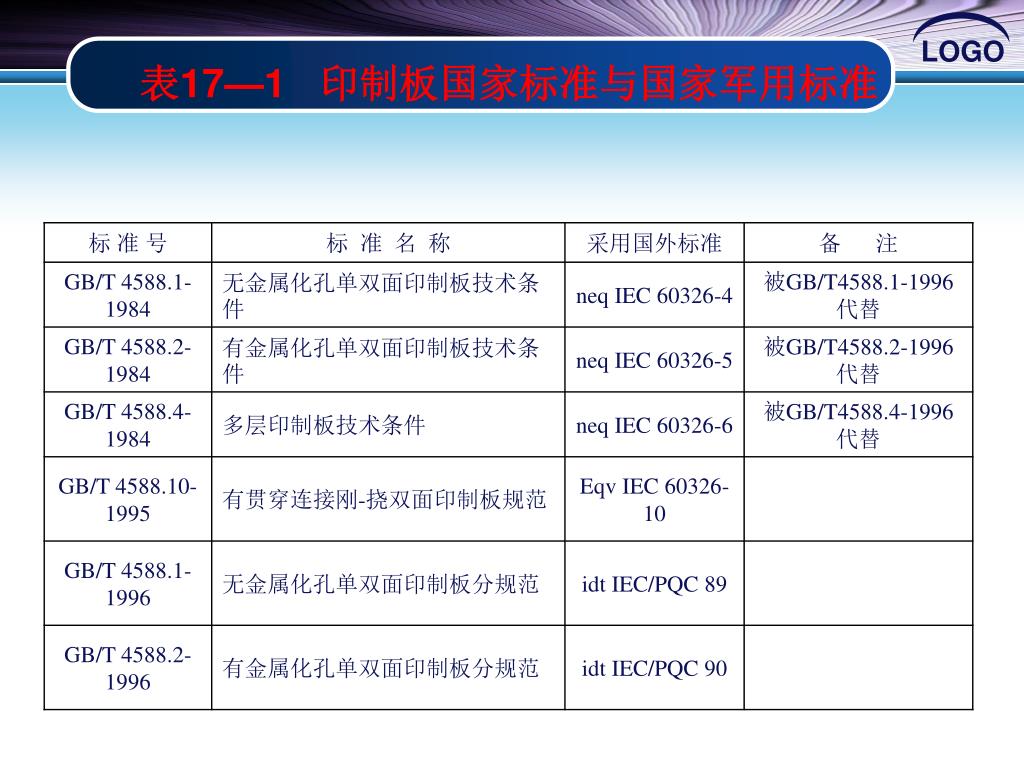

  12. 表17—1 印制板国家标准与国家军用标准

  13. 表17-2 印制板行业标准（电子行业部分）

  14. SJ/T9544、9545、9546、9547四个印制板质量分等标准，是根据SJ/T9501-1991《电子产品质量分等标准编制导则》制定的。SJ/T9544、9545、9546、9547四个印制板质量分等标准，是根据SJ/T9501-1991《电子产品质量分等标准编制导则》制定的。 • 产品质量分为合格品、一等品和优等品三个等级。 • 这些标准只规定主要性能指标的分等要求，但不是独立的标准，必须与相应有关标准和详细规范一起使用。

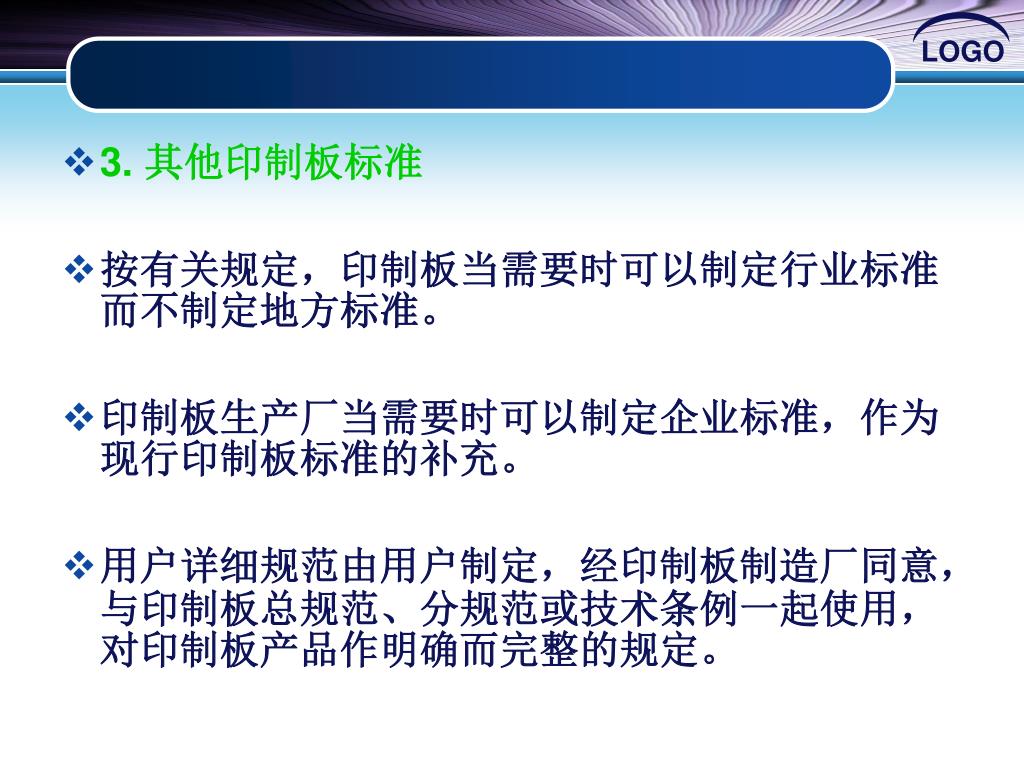

  15. 3. 其他印制板标准 • 按有关规定，印制板当需要时可以制定行业标准而不制定地方标准。 • 印制板生产厂当需要时可以制定企业标准，作为现行印制板标准的补充。 • 用户详细规范由用户制定，经印制板制造厂同意，与印制板总规范、分规范或技术条例一起使用，对印制板产品作明确而完整的规定。

  16. 国外印制板标准 1. IEC标准 • IEC标准是唯一的印制板国际标准。IEC（国际电工委员会）是国际性民间组织，成立于1907年。目前有近50个成员国，由各国国家电工委员会参加其活动。 • 印制板归TC52印制电路委员会。 • TC52的IEC标准包括印制电路的基础标准、材料标准和成品标准等方面。

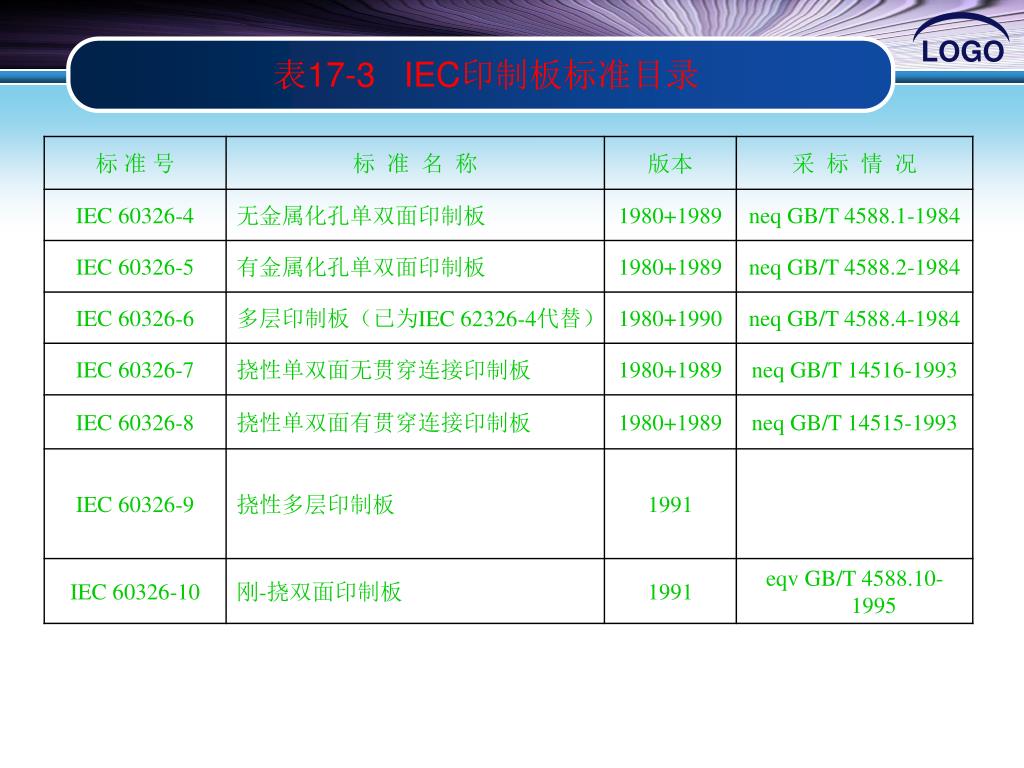

  17. 表17-3 IEC印制板标准目录

  18. 2．美国IPC印制板标准 • IPC是美国一家民间组织，成立于1957年，最初叫“印制电路协会”，后来改名“电子电路互联与封装协会”，现名称为“电子行业连接协会” • IPC标准的编号1997年起改为IPC加四位数编号。其他印制板规范的编号也是以601-开头，所以通称6010系列标准。

  19. 表17-4 IPC印制板标准目录

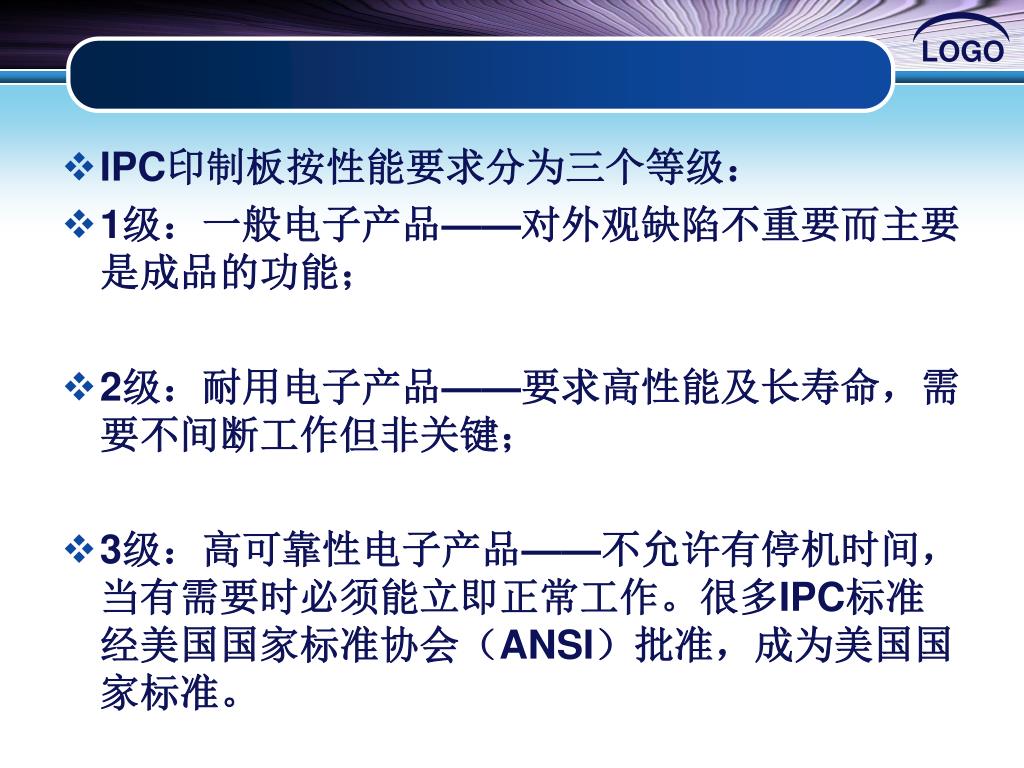

  20. IPC印制板按性能要求分为三个等级： • 1级：一般电子产品——对外观缺陷不重要而主要是成品的功能； • 2级：耐用电子产品——要求高性能及长寿命，需要不间断工作但非关键； • 3级：高可靠性电子产品——不允许有停机时间，当有需要时必须能立即正常工作。很多IPC标准经美国国家标准协会（ANSI）批准，成为美国国家标准。

  21. 3. 美国军用标准 • 美国军用标准是美国国防部批准的用于军用装备的标准。军用印制板标准最著名的是MIL-P-55110《刚性印制电路板通用规范》，我国国军标GJB362就是参照它而制定的。 • 这个标准编号中间的主题词字母改为性能规范字母PRF，成为MIL-PRF-55110F，1997年12月31日以后的新设计采用MIL-PRF-31032系列的标准规范。

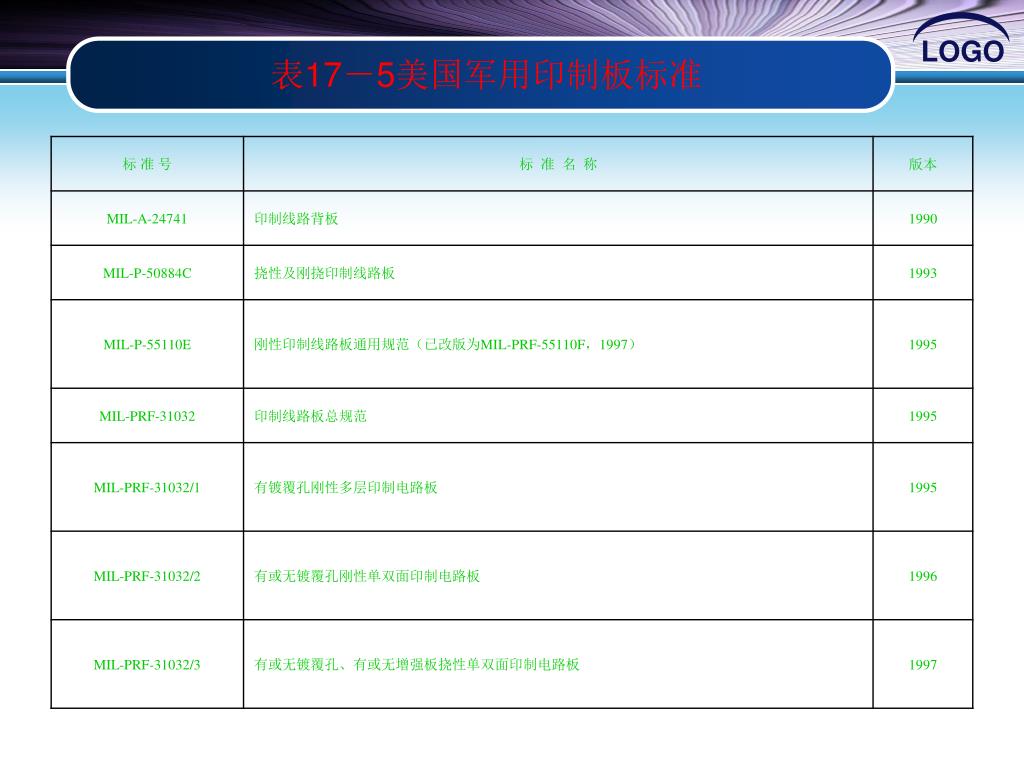

  22. 表17－5美国军用印制板标准

  23. 4. 欧洲地区的印制板标准 • 欧洲地区成立欧洲共同体（后来成为欧盟）以后，在标准化方面进行了地区性合作，成立了欧洲标准化委员会（CEN）及欧洲电工标准化委员会（CENELEC）。 • 目前CENELEC大多采用IEC标准。1985年起，CENELEC的电子元器件委员会制订了印制板质量认证规定CECC 23000系列。这套系列规范后来为IEC采用为临时认证规范，即前面介绍的IEC/PQC系列规范，成为EN 123000系列规范。

  24. 日本的印制板行业在世界上占领先地位。它的印制板标准部分参照IEC或IPC标准，基本上是独立制定的。日本的印制板行业在世界上占领先地位。它的印制板标准部分参照IEC或IPC标准，基本上是独立制定的。 • 日本工业标准的代号是JIS。 • 日本还有一个印制电路行业组织——日本印制电路协会（JPCA），也制订自己的印制电路标准。

  25. 表17-6 JIS与JPCA印制板标准

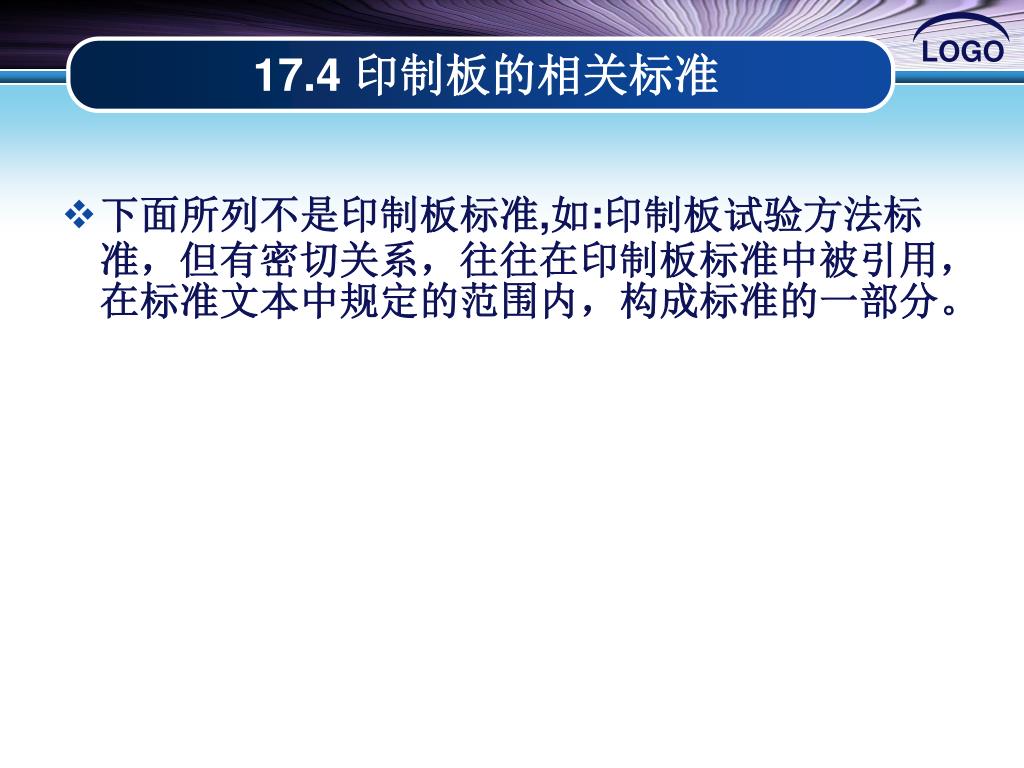

  26. 17.4 印制板的相关标准 • 下面所列不是印制板标准,如:印制板试验方法标准，但有密切关系，往往在印制板标准中被引用，在标准文本中规定的范围内，构成标准的一部分。

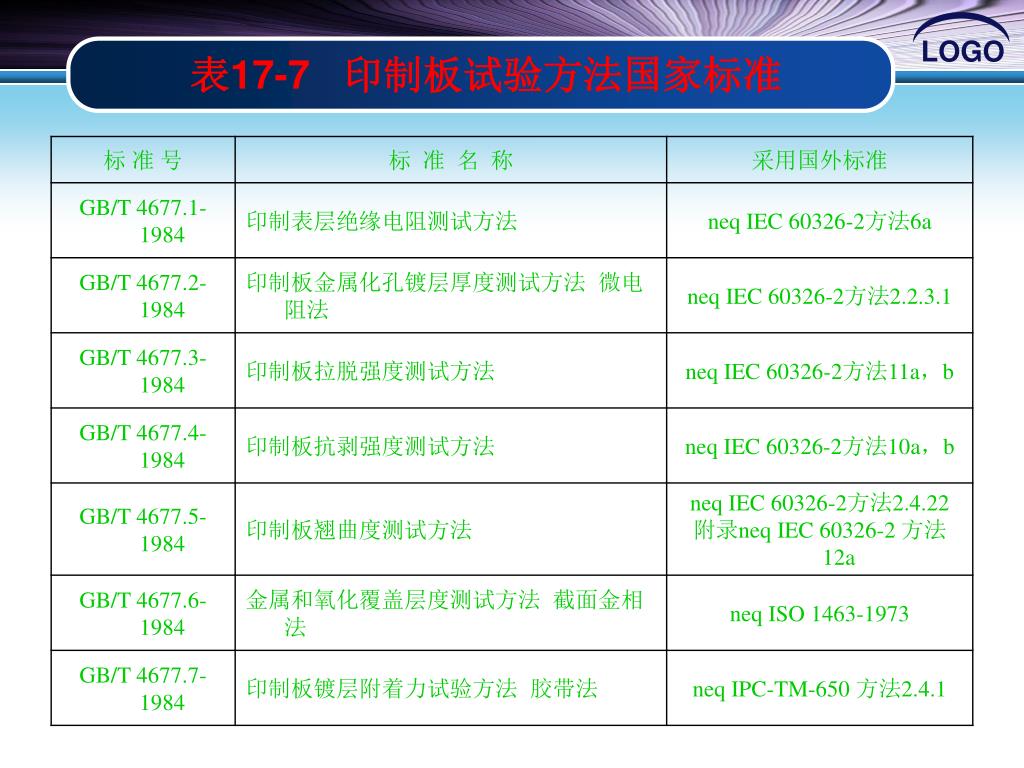

  27. 表17-7 印制板试验方法国家标准

  28. 2. IEC印制板试验方法标准 • 1997年，IEC发布了一系列新的《互连结构和组装件用电工材料试验方法》，其中第三部分为互连结构（印制板）的试验方法。 • IEC 61189试验方法的代号由数字-字母-数字组成： • 第一位数字表示为标准的第几部分；

  29. 中间字母的含义是： • C：化学（chemical）试验方法 • D：尺寸（dimensional）试验方法 • E：电气（electrical）试验方法 • M：机械（mechanical）试验方法 • N：环境（environmental）试验方法 • P：预处理（preparation/conditioning）方法 • V：目检（visual）试验方法 • X：其他（miscellaneous）试验方法 • 最后两位数字是试验方法的序号。

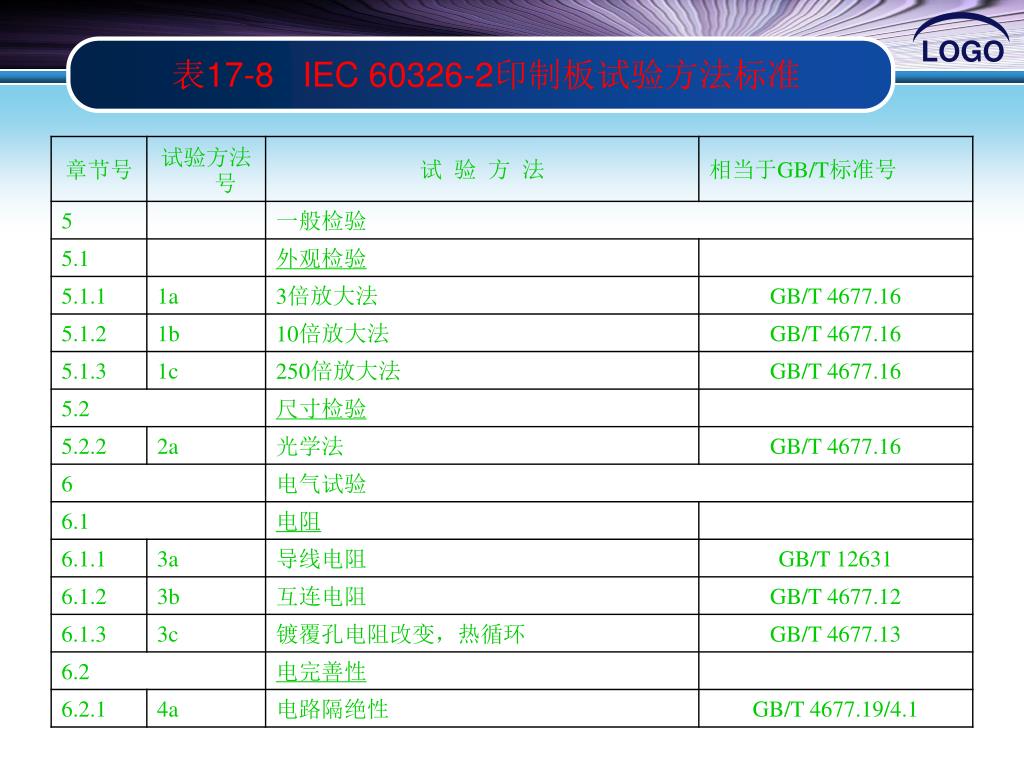

  30. 表17-8 IEC 60326-2印制板试验方法标准

  31. 3. IPC印制板试验方法 • IPC出版了一本IPC—TM—650试验方法手册。手册中包括印制电路有关各方面(包括基 板材料及其他材料、印制板、组装件及电子封装等)的试验方法。 • 美国军用印制板标准目前已基本上全部引用IPC的试验方法。

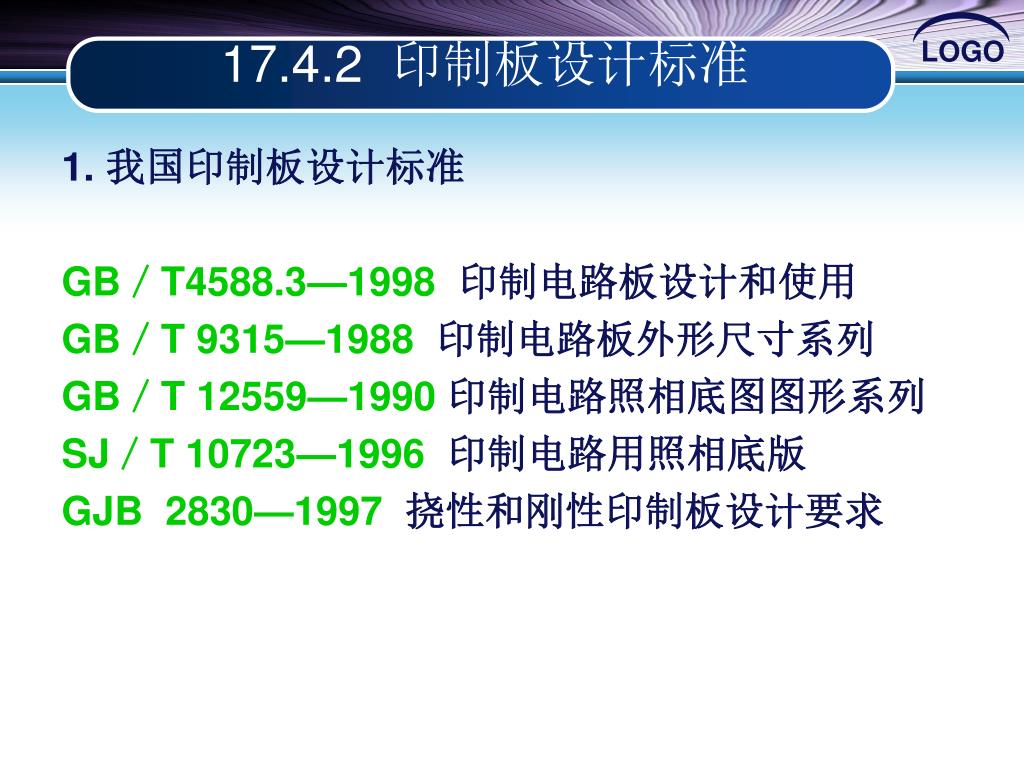

  32. 17.4.2 印制板设计标准 1. 我国印制板设计标准 GB／T4588.3—1998印制电路板设计和使用 GB／T 9315—1988印制电路板外形尺寸系列 GB／T 12559—1990印制电路照相底图图形系列 SJ／T 10723—1996印制电路用照相底版 GJB 2830—1997挠性和刚性印制板设计要求

  33. 17.4.3 印制板原材料标准 • 金属箔和其他导电材料 • GB／T 6230—1995电解铜箔 • IEC 61249—5—1 1996 铜箔 • IEC 61249—5—4 1996 导电印料 • IPC—4562(2000)印制电路用金属箔 • JIS C 6515(1998)印制板用铜箔

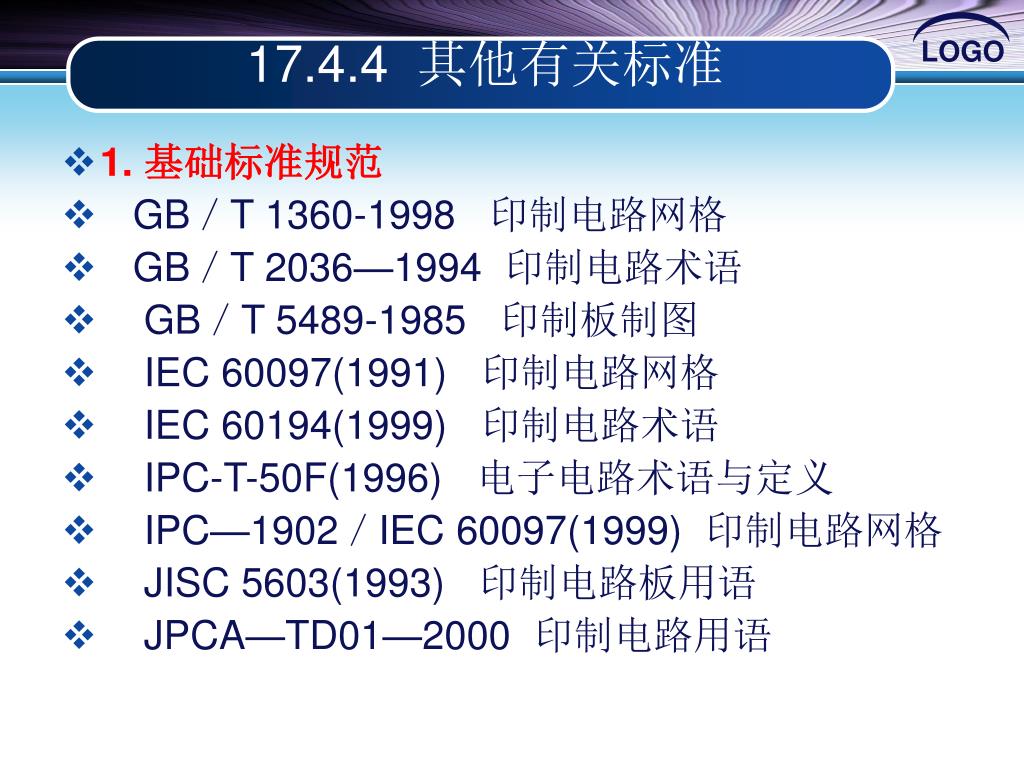

  34. 17.4.4 其他有关标准 • 1. 基础标准规范 • GB／T 1360-1998 印制电路网格 • GB／T 2036—1994 印制电路术语 • GB／T 5489-1985 印制板制图 • IEC 60097(1991) 印制电路网格 • IEC 60194(1999) 印制电路术语 • IPC-T-50F(1996) 电子电路术语与定义 • IPC—1902／IEC 60097(1999) 印制电路网格 • JISC 5603(1993) 印制电路板用语 • JPCA—TD01—2000 印制电路用语

  35. 2. 印制板安全标准 • 我国的安全标准 我国印制板安全标准是SJ 3275—1990单面纸质印制板的安全要求。这个标准中的安全要求项目有： • 表面绝缘电阻； • 介质耐压； • 耐热冲击； • 抗剥强度： • 可燃性，又分为基材垂直燃烧试验，针焰试验。

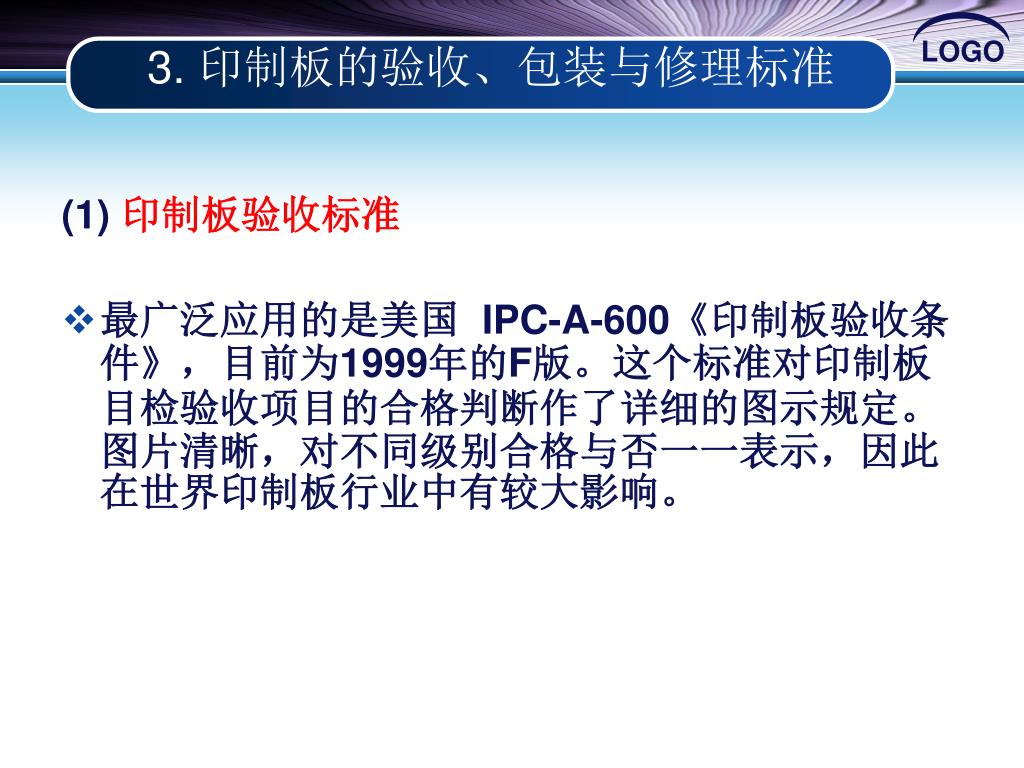

  36. 3. 印制板的验收、包装与修理标准 (1) 印制板验收标准 • 最广泛应用的是美国 IPC-A-600《印制板验收条件》，目前为1999年的F版。这个标准对印制板目检验收项目的合格判断作了详细的图示规定。图片清晰，对不同级别合格与否一一表示，因此在世界印制板行业中有较大影响。

  37. 2). 印制板包装标准 我国印制板包装标准主要有： SJ／T 10389-1993印制板的包装运输和保管。 我国国军标GJB 362A也引用这个标准。此外，包装运输箱应执行强制性包装储运图示标准GB 191-1990。

  38. 3) 印制板的修理标准 • 我国SJ／T 10329-1992《印制板返修、修理和修改》是参照IEC 60321—2《印制板补充资料返修、修理、修改(1987版)》制定的。 • 标准中“返修(rework)”是指印制板制造(交付用户前)，由制造者对其缺陷的修复。 • “修理(repair)”是指印制板交货后，在装配或使用时，对其缺陷的修复。 • “修改(modification)”是指对印制板原有结构的改动，包括印制线路的变更

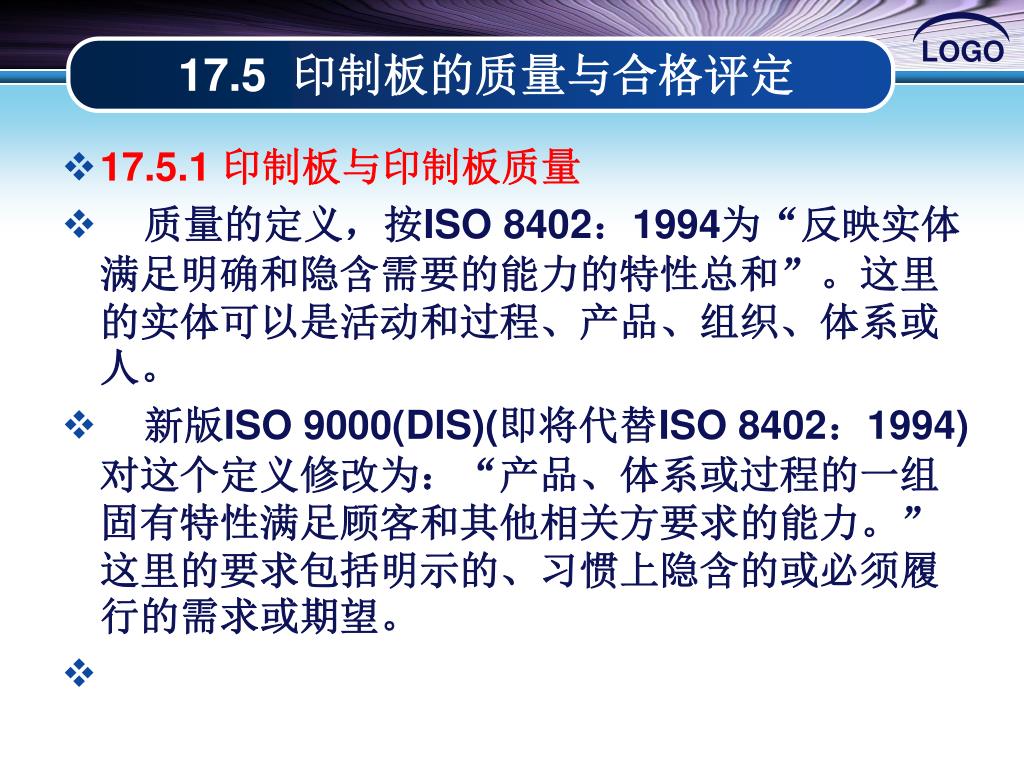

  39. 17.5 印制板的质量与合格评定 • 17.5.1 印制板与印制板质量 • 质量的定义，按ISO 8402：1994为“反映实体满足明确和隐含需要的能力的特性总和”。这里的实体可以是活动和过程、产品、组织、体系或人。 • 新版ISO 9000(DIS)(即将代替ISO 8402：1994)对这个定义修改为：“产品、体系或过程的一组固有特性满足顾客和其他相关方要求的能力。”这里的要求包括明示的、习惯上隐含的或必须履行的需求或期望。

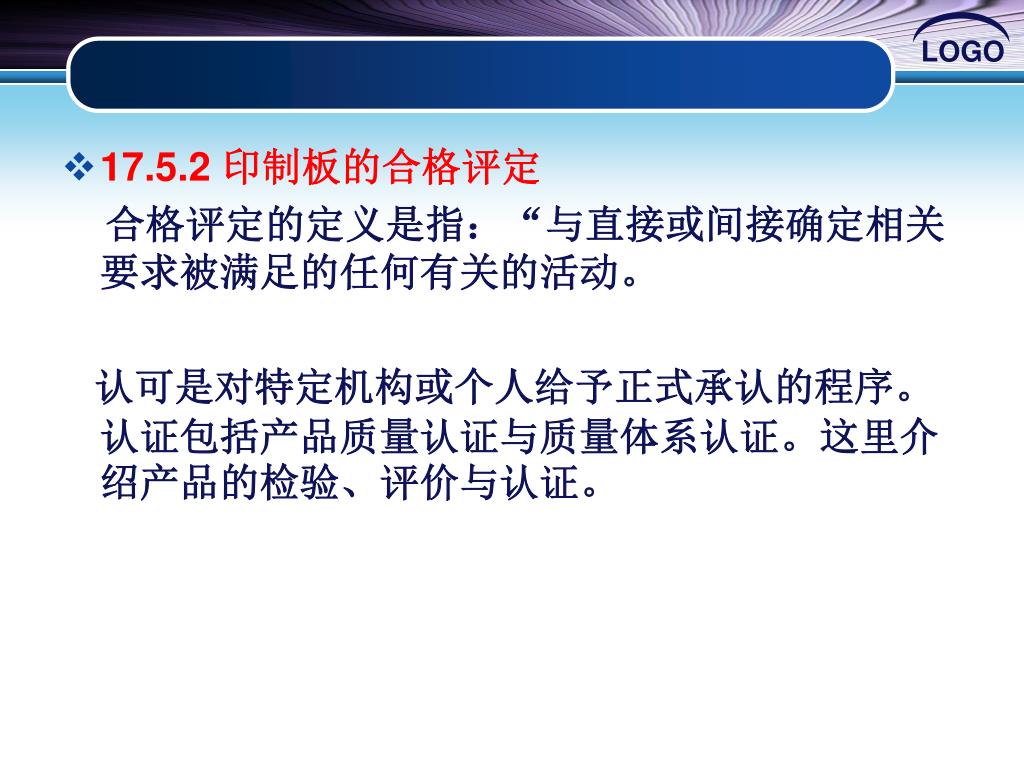

  40. 17.5.2 印制板的合格评定 合格评定的定义是指：“与直接或间接确定相关要求被满足的任何有关的活动。 认可是对特定机构或个人给予正式承认的程序。认证包括产品质量认证与质量体系认证。这里介绍产品的检验、评价与认证。

  41. 1. 产品检验的分类 (1) 常规产品的检验分类 常规产品的检验分为以下三种类型： • 鉴定检验 • 质量一致性检验 • 周期检验

  42. 2) 认证产品的检验分类 按质量认证程序生产的产品的检验，分为以下二种类型： • 鉴定批准或能力批准检验。 • 质量一致性检验

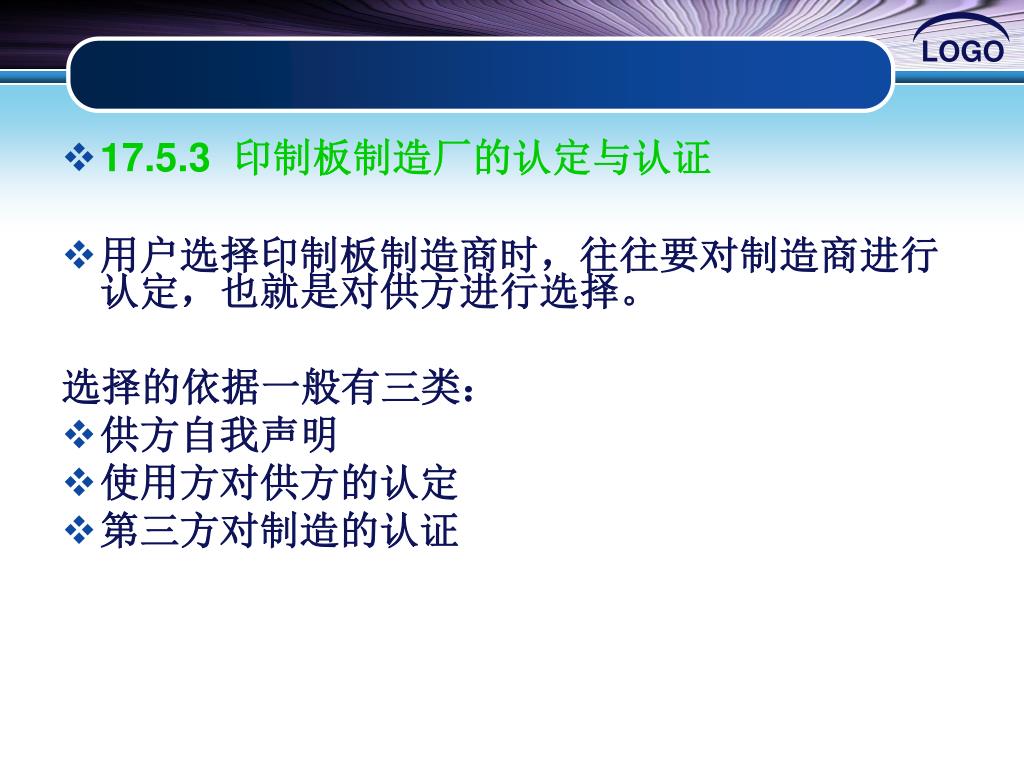

  43. 17.5.3 印制板制造厂的认定与认证 • 用户选择印制板制造商时，往往要对制造商进行认定，也就是对供方进行选择。 选择的依据一般有三类： • 供方自我声明 • 使用方对供方的认定 • 第三方对制造的认证

  44. IECQ是IEC电子元器件质量评定体系，是从欧洲共同体电子元器件认证制度发展而建立的。IECQ是IEC电子元器件质量评定体系，是从欧洲共同体电子元器件认证制度发展而建立的。 • IECQ的认证管理委员会(CMC)是IEC下属一个机构，负责国际电子元器件认证工作，目前有二十六个成员国。 • 我国于八十年代初参加IECQ，后来成为全权成员国，可以开展电子元器件的认证工作。

  45. 按IECQ的规定，中国电子元器件质量认证委员会(QCCECC)是我国的国家代表机构 (NAI) • 电子标准化研究所作为国家标准机构(NS0) • 电子产品可靠性与环境试验研究所(即广州五所)为国家监督检查机构(NSI)。

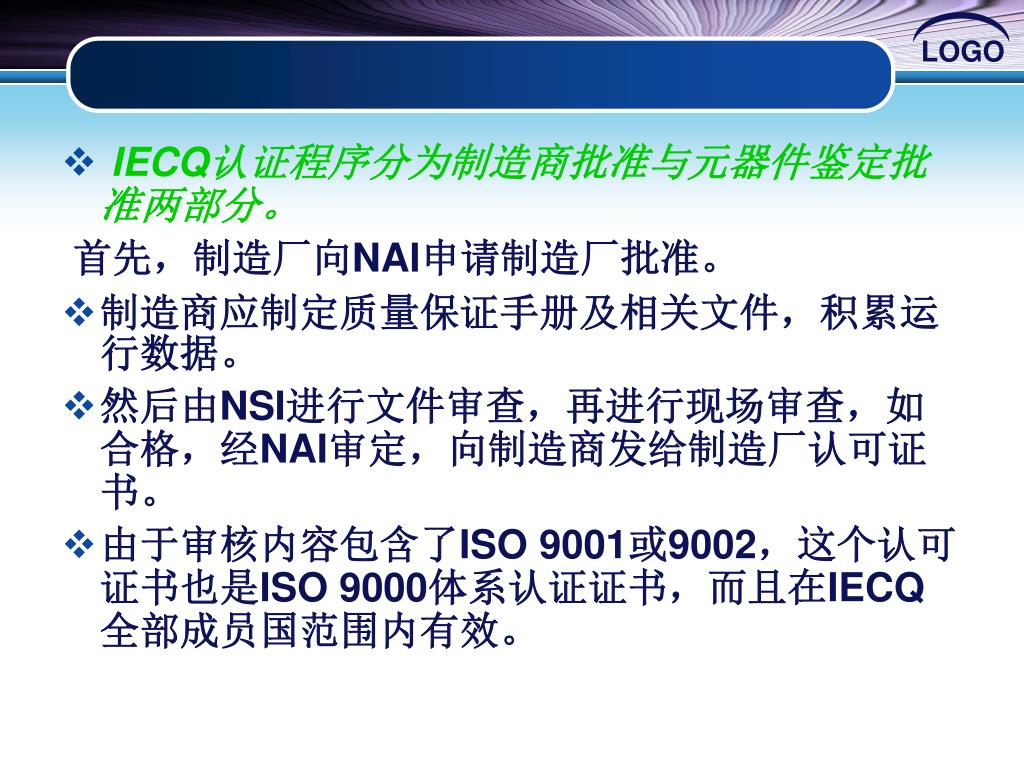

  46. IECQ认证程序分为制造商批准与元器件鉴定批准两部分。IECQ认证程序分为制造商批准与元器件鉴定批准两部分。 首先，制造厂向NAI申请制造厂批准。 • 制造商应制定质量保证手册及相关文件，积累运行数据。 • 然后由NSI进行文件审查，再进行现场审查，如合格，经NAI审定，向制造商发给制造厂认可证书。 • 由于审核内容包含了ISO 9001或9002，这个认可证书也是ISO 9000体系认证证书，而且在IECQ全部成员国范围内有效。

  47. 产品的鉴定批准是由NSI到工厂抽样，按有关规范进行鉴定检验。产品的鉴定批准是由NSI到工厂抽样，按有关规范进行鉴定检验。 • NSI将鉴定检验结果及文件审查、现场审查报告报NAI，由NAI审核，发给产品认证合格证书，编入IECQ的合格产品一览表(QPL)，向各成员国发布。 • 制造厂允许在认证产品上使用合格标志。标志图形如下图。

  48. Thank You ! www.themegallery.com
