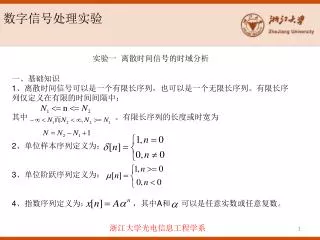

数字信号处理实验 实验一离散时间信号的时域分析一、基础知识 1、离散时间信号可以是一个有限长序列，也可以是一个无限长序列。有限长序列仅定义在有限的时间间隔中：其中。有限长序列的长度或时宽为 2、单位样本序列定义为： 3、单位阶跃序列定义为： 4、指数序列定义为：，其中A和可以是任意实数或任意复数。浙江大学光电信息工程学系

数字信号处理实验 二、用到的matlab命令 1、运算符或特殊符号 : . + - * / ; % 2、基本元素和矩阵控制 i pi rand(m,n)-产生区间（0，1）间均匀正态分布的随机数和矩阵 3、基本函数 sin(x) exp(x) imag(x) real(x) 4、二维图形 grid plot(n,x,’r’,……)-连续 stem(n,x,’r’)-离散 title-标题文本 xlabel ylabel 5、通用图形函数 clf subplot 浙江大学光电信息工程学系

数字信号处理实验 三、程序示例 %产生一个正弦序列 n=0:40; %步长默认为1 f=0.1; phase=0; a=1.5; arg=2*pi*f*n-phase; x=a*cos(arg); clf;%清除旧图形 stem(n,x); axis([0 40 -2 2]); grid; title(‘正弦序列’); %曲线标题 xlabel(‘时间序号n’); %x轴标识 ylabel(‘振幅’); %y轴标识 legend(‘正弦序列’); %标识 axis; %设置坐标尺度浙江大学光电信息工程学系

数字信号处理实验 四、实验内容 1、产生延时10个样本的延时单位样本序列，要求取样区间为[-20,20]，显示该序列。 2、产生正弦信号序列x[n]=5*sin(0.1*pi*n)，要求采样区间为[-10,10]，显示该序列。 3、产生并显示一个长度为100的随机信号，该信号在[-2,2]之间均匀分布。浙江大学光电信息工程学系

数字信号处理实验 五、下次实验预习：离散时间系统的时域分析 1、语言构造：break end for if input 2、基本矩阵：ones zeros 3、基本函数：abs 4、多项式运算函数：conv 5、二维图形：axis 6、信号处理工具函数：filter 浙江大学光电信息工程学系
