實 驗 十 七. 頻 率 轉 移 鍵 制 (FSK) 調 變. 實驗十七. 一、實驗目的. 瞭解 頻率轉移鍵制 (Frequency Shift Keying; FSK) 調 變的方法及原理。. 17-1. 實驗十七. 二、原理說明. 1. 頻率轉移鍵制亦是數位調變的基本技術之一,它是利用輸 出頻率的大或小 ( 只有兩種頻率 ) 來區別所要傳送的位元 是“ 1” 還是“ 0” ,它的波形如圖 17-1 所示。. 圖 17-1 FSK 之波形. 17-2. 實驗十七.
E N D
實 驗 十 七 頻 率 轉 移 鍵 制 (FSK) 調 變

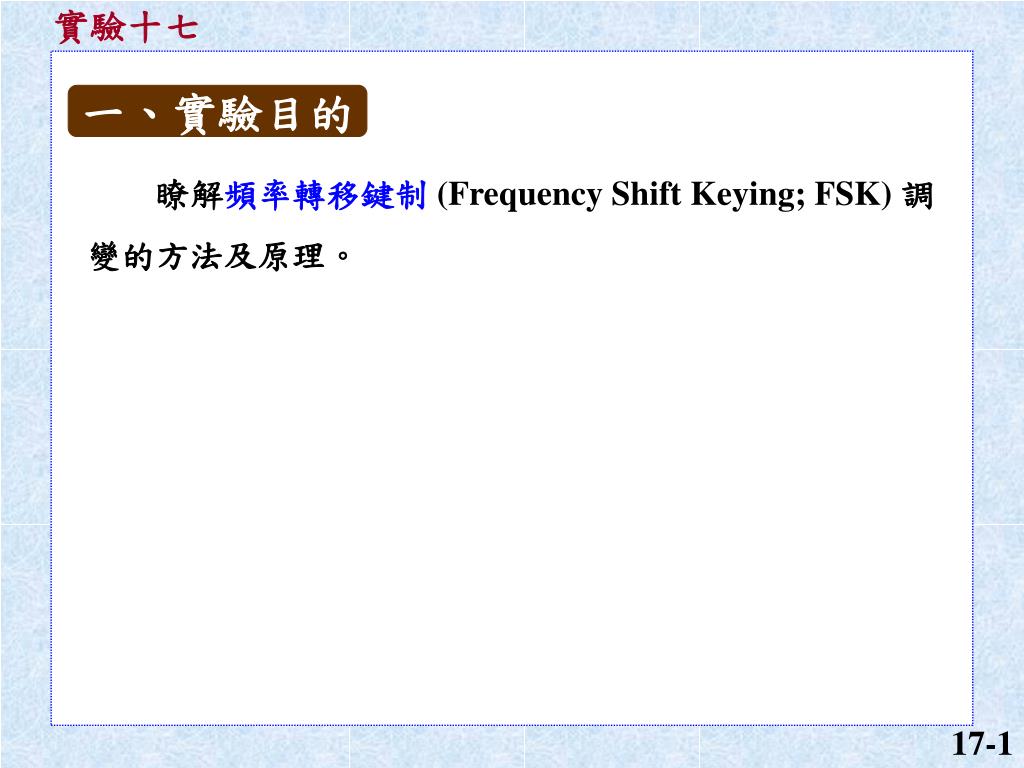

實驗十七 一、實驗目的 瞭解頻率轉移鍵制(Frequency Shift Keying; FSK) 調 變的方法及原理。 17-1
實驗十七 二、原理說明 1.頻率轉移鍵制亦是數位調變的基本技術之一,它是利用輸 出頻率的大或小 ( 只有兩種頻率 ) 來區別所要傳送的位元 是“1”還是“0”,它的波形如圖 17-1 所示。 圖 17-1 FSK之波形 17-2
實驗十七 2.圖 17-2 為 FSK 調變系統的示意圖,圖中之VD(t)為數位輸 入信號, VT(t)為調變後之輸出信號。 當VD(t)為 High 時,開關切至 H 處,所以VT(t)=cos2πfHt ,即輸出頻率為 fH;當VD(t)為 Low 時,關關切至 L 處 ,所以VT(t)=cos2πfLt ,即輸出頻率為fL。 ( 注意:fH及fL只是分別代表VD(t)為 High 或 Low 時 的頻率,並不意味一定是fH>fL) 17-3
實驗十七 圖 17-2FSK調變系統 17-4
實驗十七 3.圖 17-3 所示為 FSK 的另一種做法,它直接利用 FM 調變 電路來做 FSK 調變,由於VD(t)只有 High、Low 兩種電壓 ,所以輸出之VT(t)只有兩種頻率,由此可看出,FSK 基本 上只是 FM 的一種特例而已。不過,直接用 FM 調變電路 做 FSK 調變的缺點是當VD(t)代表 High 的電壓VH稍有變 化時,輸出頻率fH也會跟著變化;同理,當代表 Low 的 電壓VL有變動時, fL也會有變動。 圖 17-3 用 FM 調變電路做 FSK 調變 17-5
實驗十七 三、電路說明 1.本實驗所使用的仍是 FM 調變實驗所用的壓控振盪器單元 電路,電路如圖 17-4 所示。圖中的數位調變信號 VD(t)是 由 FSK in 端輸入,調變後之信號VT(t)仍由 out 端輸出。 2.由實驗三或電路分析之單元三可得知,圖 17-4 中的輸出率 f與輸入信號VD(t)的關係如下: (1)當VD(t)=High[VD(t)>2V]時,f= fH =1/RC,可由 R調 整之。 (2)當 VD(t)=Low[VD(t)<1V]時, f= fL=1/R2C≈455 kHz(註 :實驗數值約 370 kHz) 17-6
實驗十七 圖 17-4 FSK 調變實驗電路 17-7
實驗十七 3.若將數位調變信號VD(t)改接圖 17-4 中的 FM in(dc) 端, 則輸出頻率 f如下: (17-1) 由於VD(t)只有代表High、Low 的VH及VL兩種電壓,所以 f也只有下列兩種: (1) VD(t)= VH時, (2) ) VD(t)= VL時, 17-8
