  1. Medical Image Resource Center (MIRC)醫學影像資源中心-基本介紹與實作 高雄榮民總醫院 放射線部 放射師 陳為忠

  2. RSROC 2005 e-Poster

  3. Medical Image Resource Center • 北美放射線醫學會(RSNA)在 2004 年會中大力推廣的工作項目 • 北美放射線醫學會集眾人之智，繼 DICOM 後推出MIRC希望能為醫院營造一個標準的研究與教學數位環境。

  4. 名詞解釋 • RSNA - Radiological Society of North America • DICOM - Digital Imaging and Communications in Medicine • IHE - Integrating Healthcare Enterprise • MIRC – Medical Image Resource Center • RIS – Radiology Information System • PACS - Picture Archiving and Communication Systems • XML- eXtensible Makeup Language (描述結構化資料標示語言的語言,助於伺服器，瀏覽器，以及應用程式之間的資料傳輸) • Object-Oriented Technique，OOP - 將資料抽象化(Data Abstraction)、封裝、繼承與同名異式的觀念融入於物件系統開發中。 • MIME格式的文件 - Multipurpose Internet Mail Extensions • DICOM DIR – 符合DICOM patr 10 可攜式媒體交換格式之數位醫學影像 • Zip – 壓縮

  5. 目的:education, research and clinical practice • 透過分享方式,集合不同領域專家的經驗與智慧加速放射線醫學的進步。 • 建立真正標準醫學影像教學與研究社群

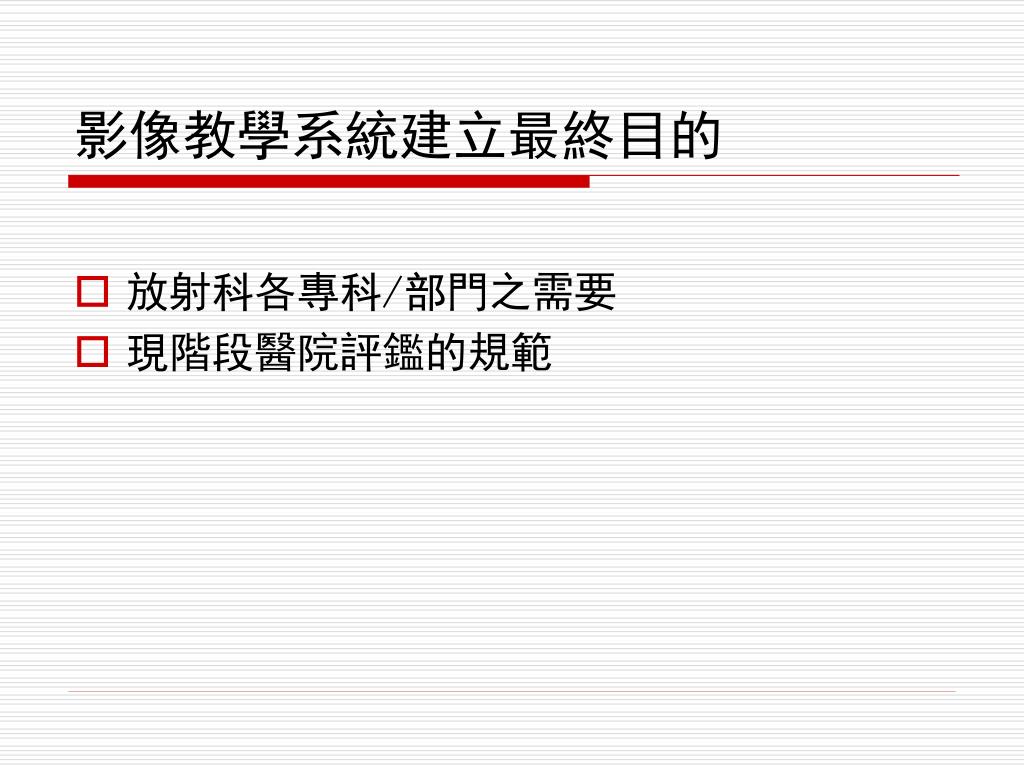

  6. 影像教學系統建立最終目的 • 放射科各專科/部門之需要 • 現階段醫院評鑑的規範

  7. 現代化放射線影像部門 • RIS • PACS • 標準作業流程 • 數位化醫學影像教學系統建立

  8. 符合標準醫學影像傳輸與格式的影像教學系統 • 獨立系統(無法與其他醫療院所做進一步交流與溝通) • AIMS • MS Access (SQL) DataBase • DB3…. • 標準系統 • MIRC

  9. Why MIRC? • MIRC 教學檔格式部份: • XML 核心: • MIRC 的核心是以 XML 為文件格式的教學檔(DICOMDIR like)。 • 物件(object)觀念: • 不同於以往教學檔資料庫之設計, 以 MIRC format 為格式之教學檔擁有真正之教學檔物件(object)，截然不同於以往一筆教學資料只是資料庫中的一筆紀錄( record) 觀念 • 支援各(MIME)類型檔案物件: • 是以 XML格式的檔案為中心, 加入所有可能之多用途網際郵件擴充協定(MIME)類型檔案物件，如 PowerPoint, JPEG, PNG, GIF, PDF 等

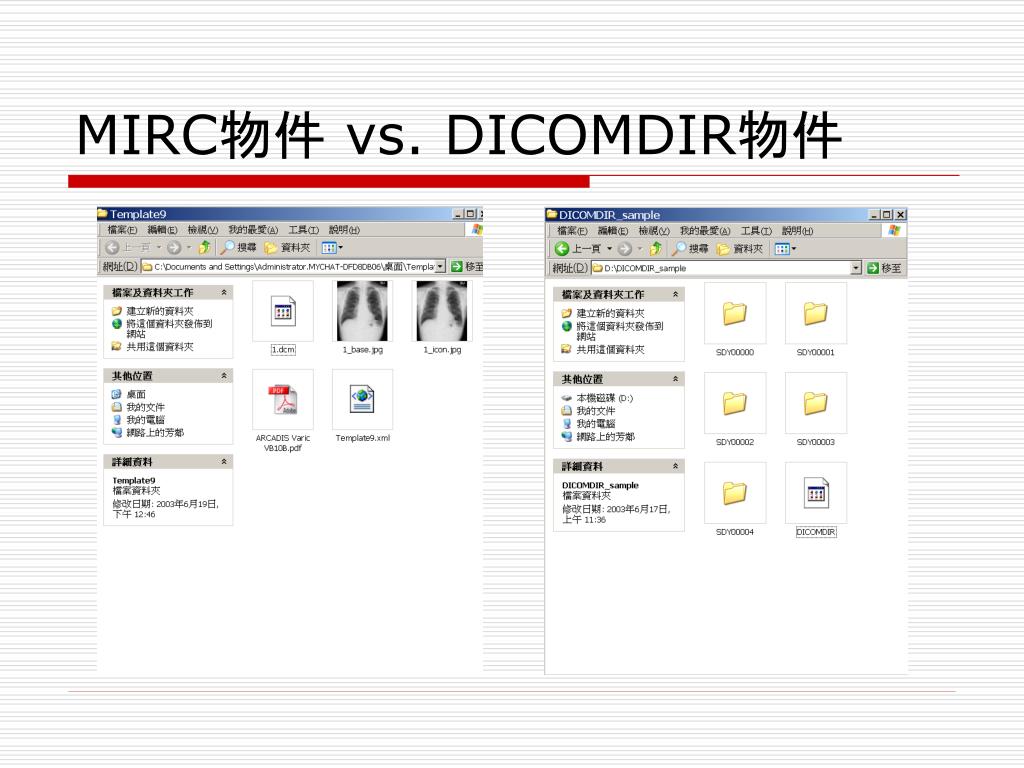

  10. MIRC物件 vs. DICOMDIR物件

  11. Why MIRC? • MIRC之檔案交換部份: • 是真正物件導向設計, 所以可以很容易形成可攜式之教學檔( portable teaching File) • 方便開啟外來之 MIRC format 教學檔，加以編輯後再轉存入自己習用之MIRC 伺服器中。 • 備份或整批移轉簡單 • 執行MIRC 所提供之重新索引功能即可重新接受使用者進行查詢 • 此一精神與數位醫學影像標準中之DICOMDIR 使用模式極為類似。 • 具有權限管理

  12. MIRC 權限管理 • MIRC 將所有的登入名稱( username) 依不同服務( 瀏覽、編輯、輸出、刪除) 有不同之角( role)扮演 • Owner element • Read element • Update element • Export element • 角色(role): • Public無須登入 MIRC 即可瀏覽該教學檔 • Private只提供特定之登入使用者使用該教學檔 • Restricted只提供給檔案擁有者( owner)或具有系統行政管理權限( admin)之使用者瀏覽之用。

  13. MIRC main function • DICOM storage service as SCP • Conversion of DICOM into JPEG/PNG/AVI with image handling panel for re-numbering of image display sequence • powerpoint export module • Direct tansposition all selected tags into mapped sections within templates • anonymization function esp. for public usage • MIRC template creation: handle all MIRC approved tags • tool for manipulate tags using TREE concept • Build/Edit/Delete templates by user privilege • Extract template from other existing MIRC format documents • Biult-in ACR code searching engine • Friendly GUI with pick-up list design and Radlex support • Pre-View function / HTML rendering • Template export/import function • Multiple destination document post choice

  14. MIRC 匿名作業 • All DICOM Tags • 病患姓名、性別、生日、病例號、檢查序號、檢查日期 • 類別設定 • Public所有與隱私相關之 tags 都該移除或做特殊匿名處理。 • 臨床試驗必須具備能回溯功能,以讓研究者可以在必要時追溯真正之病患身分

  15. MIRC 輸入模板 • 影像傳管系統的工作站選擇影像後向 MIRC 伺服器做輸入動作， • JPEG, PNG, GIF 等) 用MIRC在權限控管下所提供之圖櫃 ( File Cabinet ) 儲蓄功能，將圖檔先上傳之圖櫃中，再利用MIRC 所提供的編輯服務與八種編輯輸入模板，完成具不同模板與網頁展示內容的教學檔. • PowerPoint 檔案轉檔成為 MIRC Format 之教學檔格式，再利用 MIRC 所提供的上傳服務將教學檔上傳。 • 來自影像工作站之DICOM 影像，使用者可以依需要加上註解或標記後, 再轉檔成具 MIRC 格式之教學檔, 然後利用前述MIRC 所提供之上傳服務做為媒介, 將教學檔壓縮成 ZIP 格式透過網路直接上傳。(RadPixPowerpoinMIRC)

  16. MIRC 伺服器 • 作業系統: • Windows • Win XP • Win 2000 • Linux • Mac OS • 安裝: • SUN JEE2 1.4 SDK • Tomcat 網路伺服軟體 • RSNA 所提供之 MIRC管理軟體 • Web Browser (IE; Opera; Firfox ; MyIE….) • 請參考:http://www.rsna.org/mirc/index.html

  17. 實際流程演練 • MS Power point add-in function • Submit service • Submit zip file • Author service • File cabinet • Author service • PACS to MIRC • Radpix to MIRC

  18. PACS viewer MIRC 1. Image (file) add to File cabinet 2. Author service for Template edit Power point tool for Radiology Zip (Xml + ppt + MIME) Zip (Xml + Modality image + MIME) unzip (Xml + ppt + MIME)

  19. Power point add-in function • 下載http://sourceforge.net/projects/ppradtools • Power point 巨集安全性設定- 中/低 • 增益集設定 • Convert to MIRC

  20. Submit service

  21. Author service • File cabinet • Author service

  22. PACS to MIRC

  23. PACS to MIRC

  24. The Largest MIRC Online

  25. 建議: • 部門架設: • 個人架設:臨床實驗 • 伺服器容量 • 記憶體容量>512mb • 網路速度

  26. IHE Technical Framework • Radiology Technical Framework • 2005 Supplements for Public ReviewThe IHE Radiology Technical Committee has published the following two supplements to the IHE Radiology Technical Framework for Public Review. Comments on these supplements can be submitted to the online discussion forums at http://forums.rsna.org. To be considered as part of the process of developing Trial Implementation versions of these supplement, comments must be received by March 21, 2005. • Radiology Audit Trail Option • Teaching File and Clinical Trial Export

  27. THANKS FOR YOUR ATTENTION
