Chapter 1 SolidWork 簡介

Chapter 1 SolidWork 簡介. 認識 SolidWork 使用者介面的主要構成要素. SolidWork History. 在 Dec. 1993, 在美國 Massachusetts 的 Concord 成立 Solidworks 這家公司 團隊來至於 PTC(Pro/E) 這家公司 軟體核心採用 Parasolid 1995, 發行 全球第一套 純 windows base 得3 D 實體得 CAD 軟體 – SolidWorks 95 1996, 推出 SolidWorks 96 支援全球十國語系, 全中文操作介面

wardah
Download Presentation

Chapter 1 SolidWork 簡介

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Chapter 1SolidWork簡介 認識SolidWork使用者介面的主要構成要素

  2. SolidWork History • 在Dec. 1993, 在美國 Massachusetts 的 Concord 成立Solidworks 這家公司 • 團隊來至於PTC(Pro/E)這家公司 • 軟體核心採用 Parasolid • 1995, 發行全球第一套純windows base 得3D 實體得CAD軟體 – SolidWorks 95 • 1996, 推出SolidWorks 96 支援全球十國語系, 全中文操作介面 • 1997,推出SolidWorks 97 and 97 Plus,同年成為法國達梭Dassault System子公司(CATIA) • 1998, 推出SolidWorks 98 and 97 Plus, 同年 Catia 技術團隊加入研發 SolidWorks 高階曲面技術 • 1999, 推出SolidWorks 99, 推出eDrawing電子工程視圖, 全球正式授權突破10萬套

  3. SolidWork History (2) • 2000, 推出SolidWorks 2000 • 2001, 推出SolidWorks 2001, 推出網路協同設計的實務運作 • 2002, 推出SolidWorks 2001 Plus, 結合3D動畫,網頁設計,正式導入行銷虛擬工場和虛擬企業的概念 • 2002 年底, 推出SolidWorks 2003, (SolidWorks Office, SolidWorks Office Professional) • 2003 年底, 推出SolidWorks 2004,目前使用的版本

  4. SolidWorks的3D觀念 • 傳統2D電腦繪圖 • 利用三視圖來表達產品的外型 • 3D電腦繪圖 • 直接利用建立產品的3D幾何外型來表達 • 在SolidWorks 3D世界 • 一個真實零件就有一個相對零件檔案 • 一個組合件或次組合件就香隊友一個組合件檔案 • SolidWorks 產品繪製過程 • 利用許多的草圖和特徵所構成 • 許多零件組合成一個次組合件 • 幾個次組合件在互相結合產生最後的成品

  5. SolidWorks 檔案類型 • 零件 – 利用草圖和特徵繪製而成, 是SolidWorks主要的檔案類型 • *.sldprt ; *.prt • 組合件 – 利用零件和零件 而成 • *.sldsam ; *.sam • 2D 工程圖 – 利用3D的零件圖或組合件產生2D的各種視圖 • *.slddrw ; *.drw

  6. SolidWorks 基本原理 • 以建立3D實體模型為目的，再以完成之3D工件建立2D視圖及3D組立 • 從3D工件來建立2D之視圖，含基準、正交、等角、剖面等視圖 • 是一個標註驅動之系統，可以建立參數式模型 • 3D模型以特徵的尺寸、造型及位置來定義，可事後修改尺寸 • 從草圖來建立特徵 • 從特徵來建立3D工件 -- 特徵為工件基本的造型 • 繪圖特徵﹕擠出、迴轉、2D掃略、斷面混成、孔、倒角及圓角等

  7. 新手上路

  8. 操作環境簡介 工具列 下拉式功能表 管理員標籤 繪圖區 管理員 狀態列

  9. 管理員 • 管理員標籤 • 用來切換不同的管理員,分別為 • 特徵管理員,屬性管理員,模型組態管理員 • 管理員 • 提供樹枝狀的結構來表現狀態。 如在特徵管理員的時候, 就會有草圖、特徵….等資料

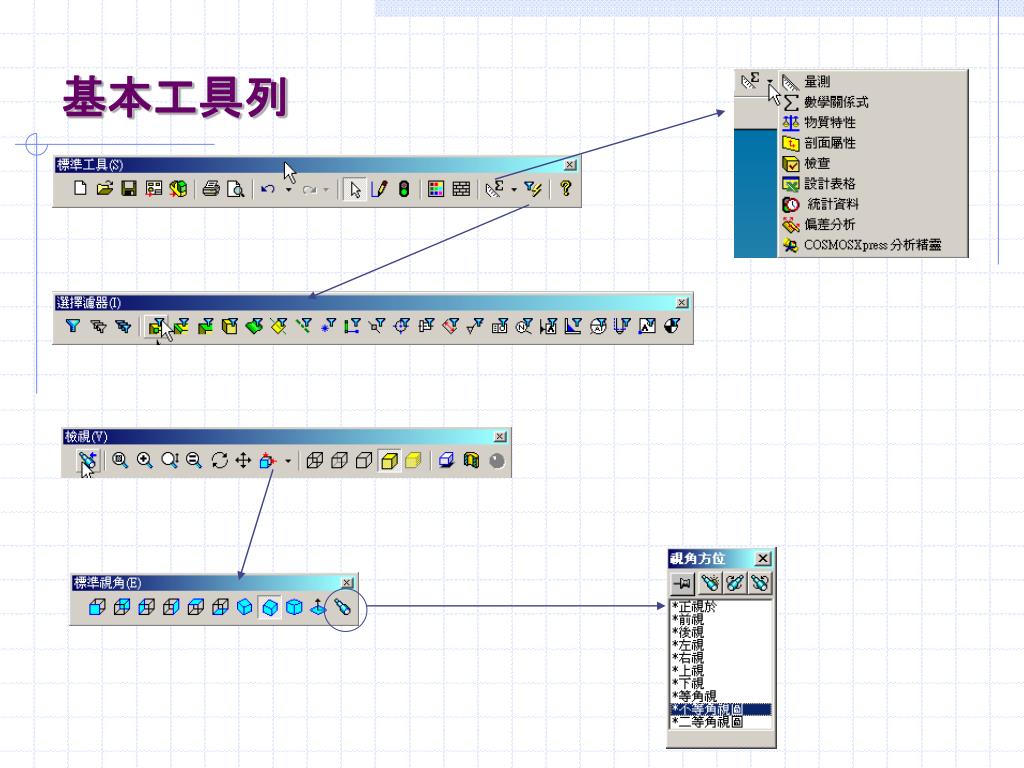

  10. 基本工具列

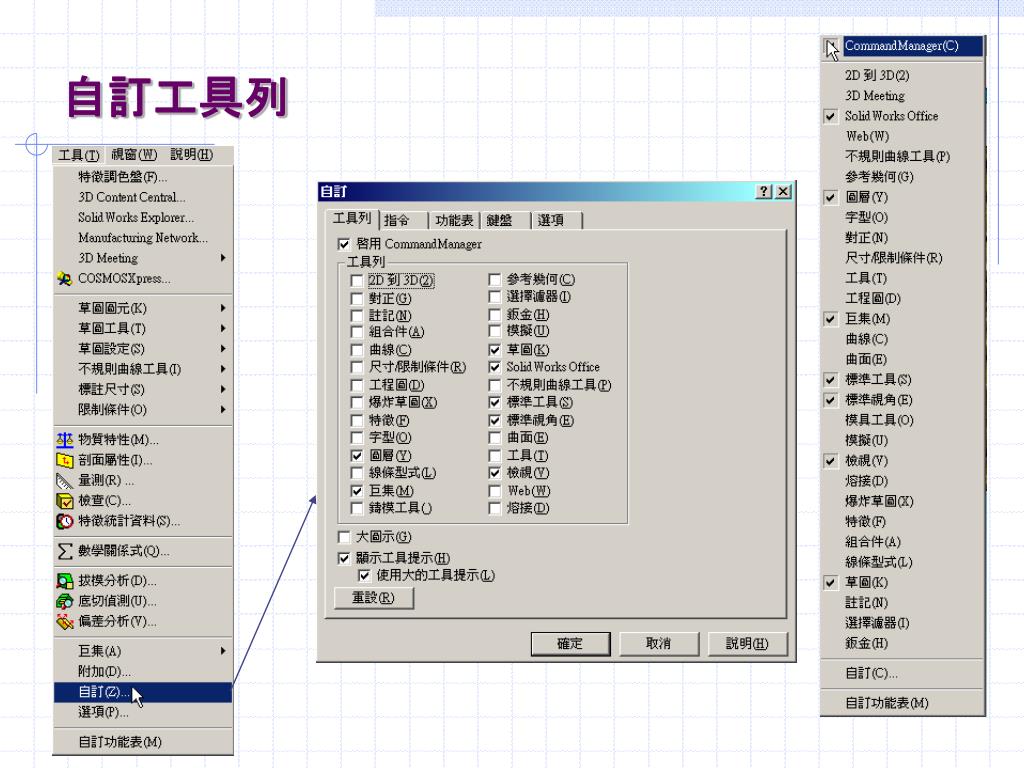

  11. 自訂工具列

  12. 其他的功能簡介 • 智慧型回饋系統 • 當游標移至端點、中點、交點、線上、面上時, 會自動顯示選擇顏色和訊息 • 如要選擇的圖原在模型背面, 可以利用滑鼠右鍵及【選擇其他】來挑選工具 • 滑鼠功用 • 【選框】來選擇多個圖元 • 【左鍵】選擇、確定、拖曳 • 【中鍵】旋轉、平移(Ctrl+)、 放大/縮小(Shift+) • 【右鍵】取消、呼叫快顯功能表

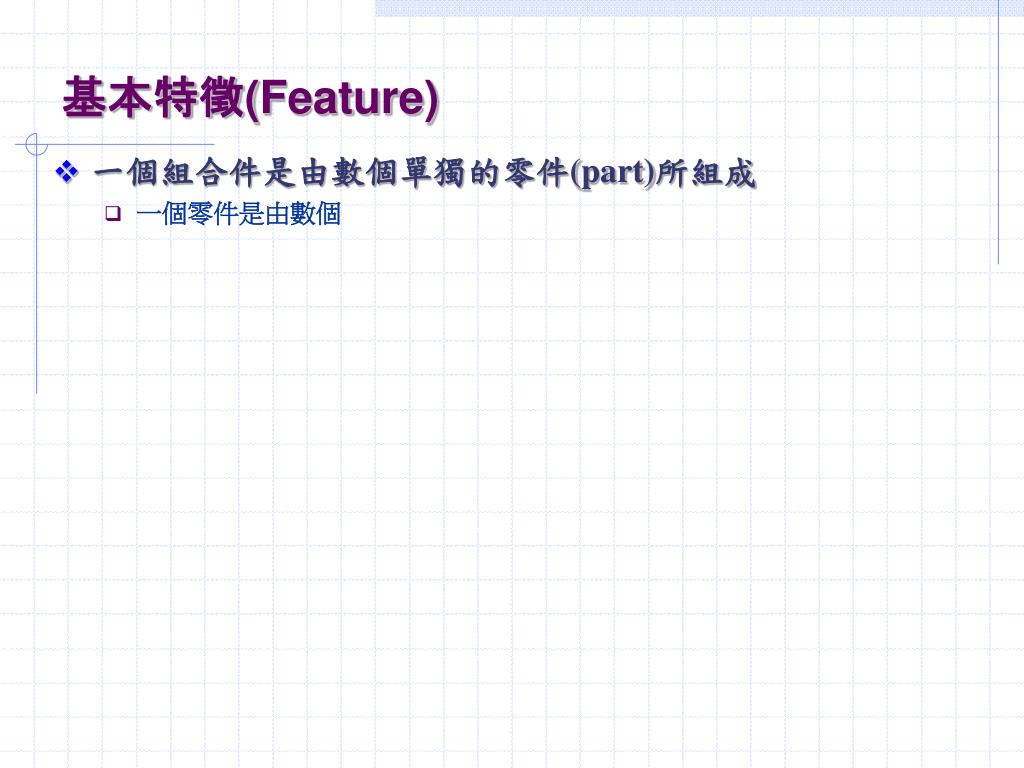

  13. 基本特徵(Feature) • 一個組合件是由數個單獨的零件(part)所組成 • 一個零件是由數個
