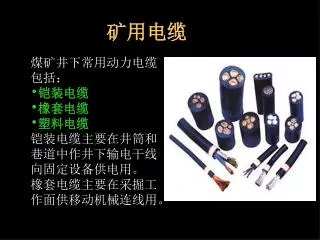

煤矿井下常用动力电缆包括:

  • 铠装电缆

  • 橡套电缆

  • 塑料电缆

    铠装电缆主要在井筒和巷道中作井下输电干线向固定设备供电用。

    橡套电缆主要在采掘工作面供移动机械连线用。


6324657

TCQ011124BJ(GB)

一、铠装电缆

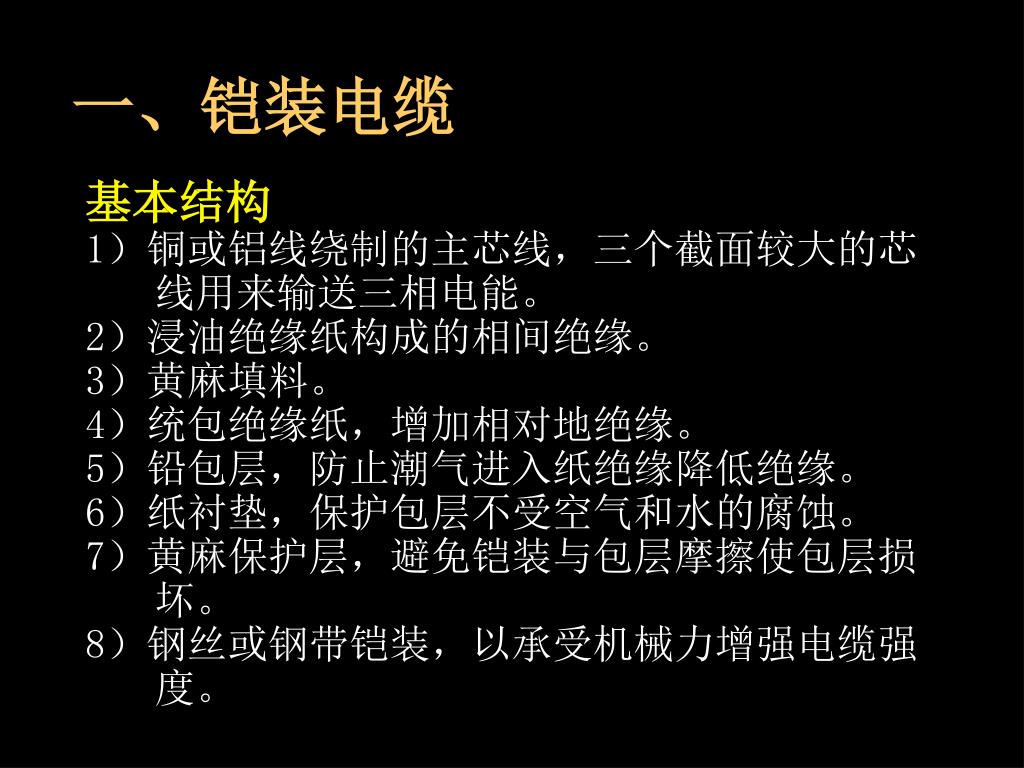

基本结构

1)铜或铝线绕制的主芯线,三个截面较大的芯线用来输送三相电能。

2)浸油绝缘纸构成的相间绝缘。

3)黄麻填料。

4)统包绝缘纸,增加相对地绝缘。

5)铅包层,防止潮气进入纸绝缘降低绝缘。

6)纸衬垫,保护包层不受空气和水的腐蚀。

7)黄麻保护层,避免铠装与包层摩擦使包层损坏。

8)钢丝或钢带铠装,以承受机械力增强电缆强度。


6324657

TCQ011124BJ(GB)

一、铠装电缆

  • 主芯线

  • 相绝缘层

  • 填料

  • 绝缘层

  • 铅包层

  • 衬垫

  • 保护层

  • 铠装


6324657

2. 型号及使用场所

TCQ011124BJ(GB)


6324657

TCQ011124BJ(GB)

2. 型号及使用场所

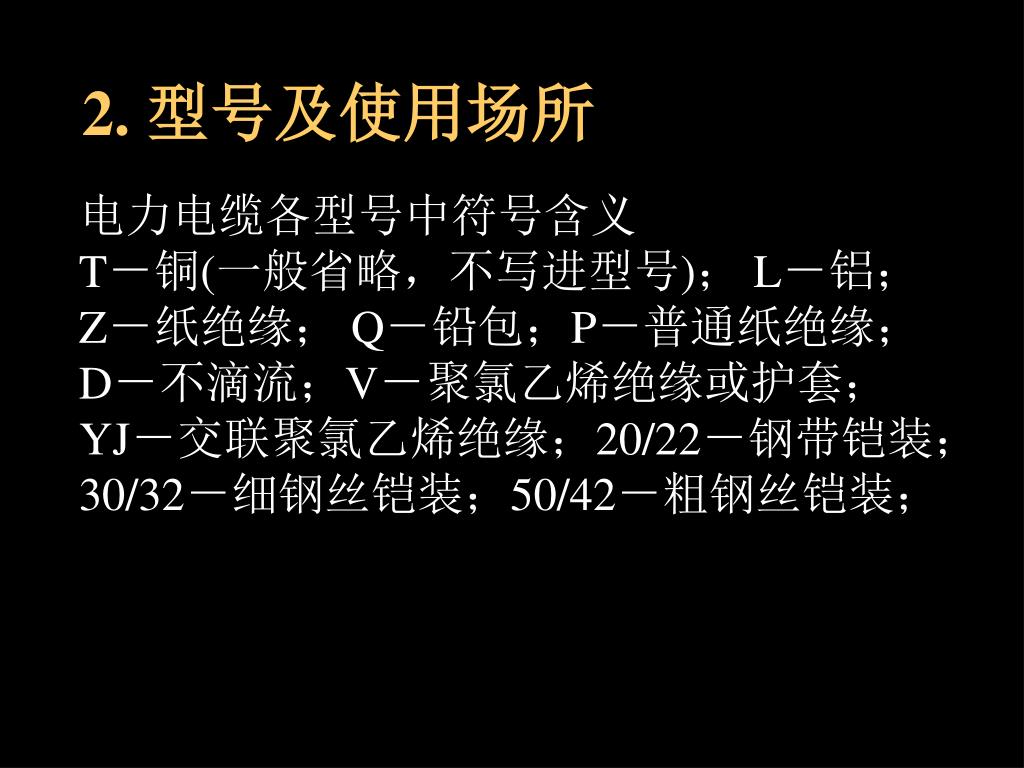

电力电缆各型号中符号含义

T-铜(一般省略,不写进型号); L-铝;

Z-纸绝缘; Q-铅包;P-普通纸绝缘;

D-不滴流;V-聚氯乙烯绝缘或护套;

YJ-交联聚氯乙烯绝缘;20/22-钢带铠装;

30/32-细钢丝铠装;50/42-粗钢丝铠装;


6324657

5

TCQ011124BJ(GB)

二、橡套电缆

  • 普通橡套电缆

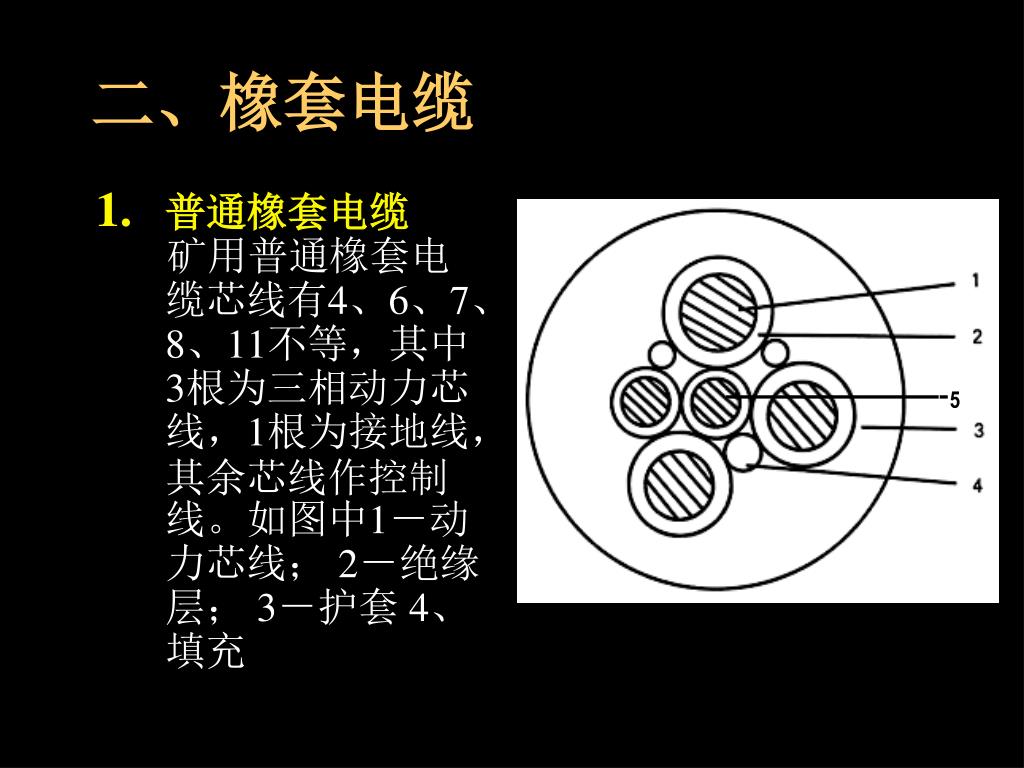

    矿用普通橡套电缆芯线有4、6、7、8、11不等,其中3根为三相动力芯线,1根为接地线,其余芯线作控制线。如图中1-动力芯线; 2-绝缘层; 3-护套 4、填充


6324657

TCQ011124BJ(GB)

二、橡套电缆

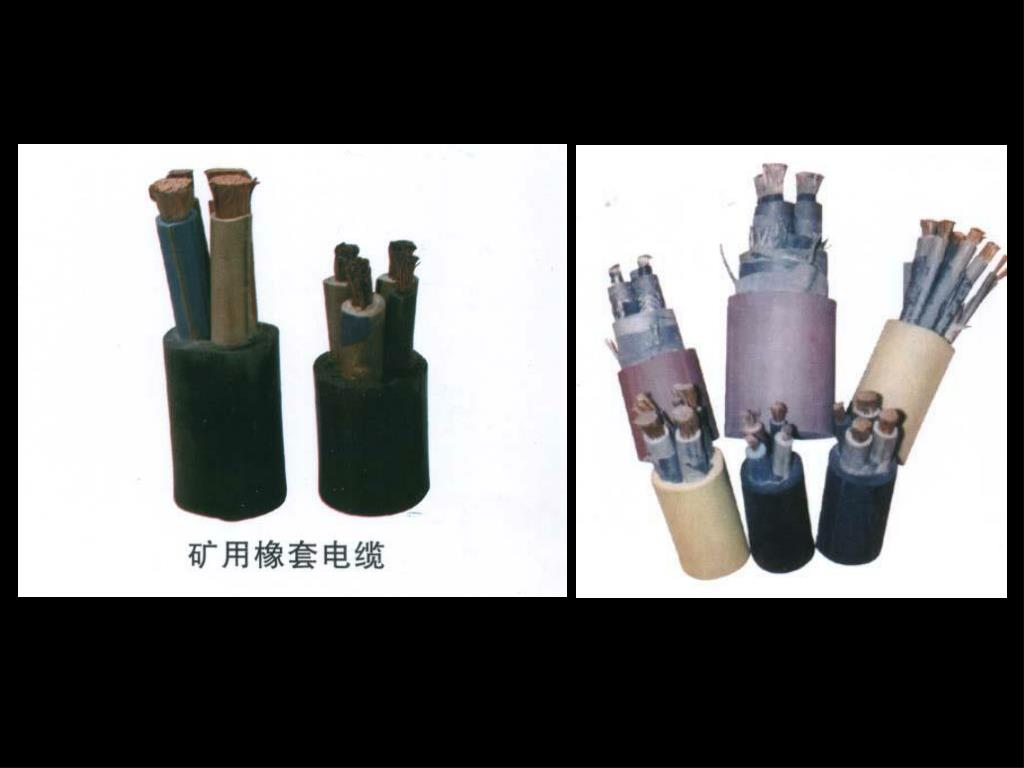

根据橡套护套的材料的不同,橡套电缆分为可燃型,非延燃型和加强型三种。可染型护套为易燃的天然橡胶,起绝缘和抗摩擦、防腐作用。非延燃型护套为氯丁橡胶,,除普通橡胶作用外,还有在燃烧时使火焰于空气隔绝,不使火势蔓延,使用沼气煤尘爆炸危险场所使用。


6324657

TCQ011124BJ(GB)

矿用橡套电缆的型号及使用场所


6324657

TCQ011124BJ(GB)

二、橡套电缆

橡套电缆各型号中符号含义:

U-矿用橡套电缆; G-高压电缆;

P-屏蔽; SP-双屏蔽;

C-采掘设备用; Q-千伏级线路;

Z-电钻用; M-矿灯用;

F-氯丁橡胶护套电缆。


6324657

TCQ011124BJ(GB)

二、橡套电缆

2.屏蔽电缆

井下较多使用的低压屏蔽电缆有4、7芯,高压屏

蔽电缆为UGSP型。

屏蔽电缆是在普通电缆的基础上,经过加屏蔽层

制成。

  • 在普通橡套电缆的动力芯线的护套外再包一层半导体屏蔽层;

  • 将4芯以上的电缆的相间衬垫改为导电橡胶;

  • 将4芯电缆的接地裸芯线作在导电橡胶中,从而是外围的导电橡胶与接地芯线联为一体。


6324657

TCQ011124BJ(GB)

2. 屏蔽电缆

屏蔽原理:

由于屏蔽电缆各屏蔽层都接地,因此当任一主芯线绝缘损坏时,首先通过屏蔽层直接接地造成接地故障。接地故障使检漏继电器动作,切断故障电源,从而防止严重的相间短路故障,又可防止漏电火花或短路电弧引起沼气煤尘的爆炸,保证了人身安全。


6324657

矿用移动软电缆

TCQ011124BJ(GB)


6324657

TCQ011124BJ(GB)


6324657

TCQ011124BJ(GB)

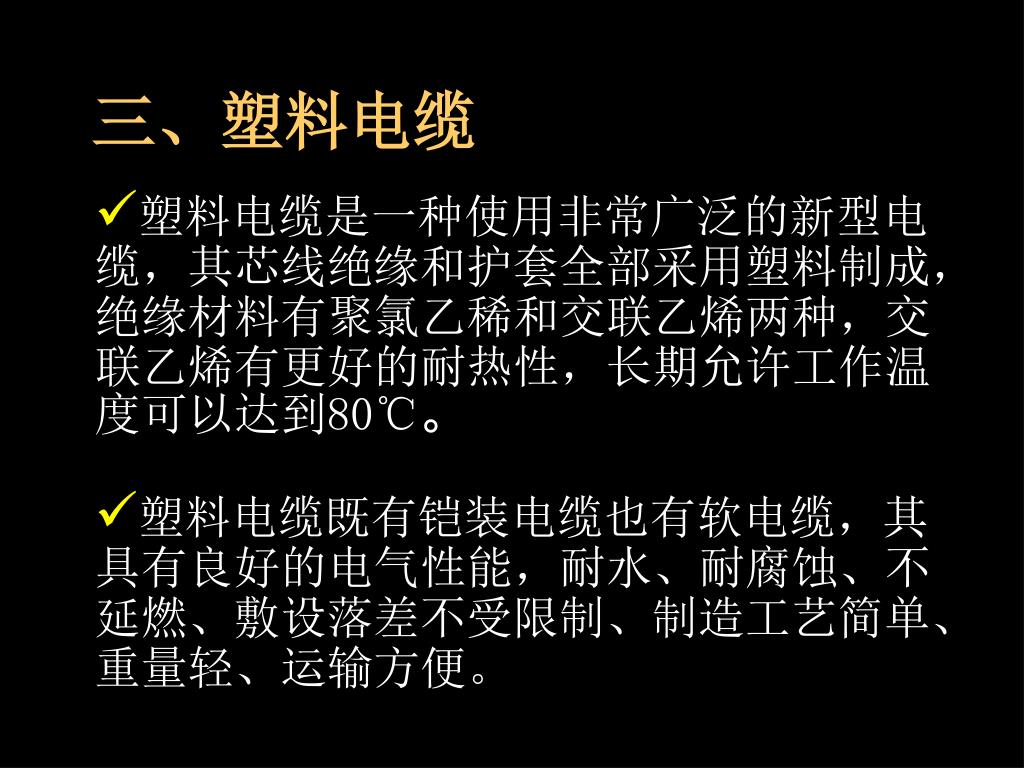

三、塑料电缆

  • 塑料电缆是一种使用非常广泛的新型电缆,其芯线绝缘和护套全部采用塑料制成,绝缘材料有聚氯乙稀和交联乙烯两种,交联乙烯有更好的耐热性,长期允许工作温度可以达到80℃。

  • 塑料电缆既有铠装电缆也有软电缆,其具有良好的电气性能,耐水、耐腐蚀、不延燃、敷设落差不受限制、制造工艺简单、重量轻、运输方便。


6324657

TCQ011124BJ(GB)
