Presentation Transcript


3689523

電気鉄道における電気二重層キャパシタの応用の現状と課題

北京交通大学電気工学科  楊 中平

[email protected]

2012. 3. 1


3689523

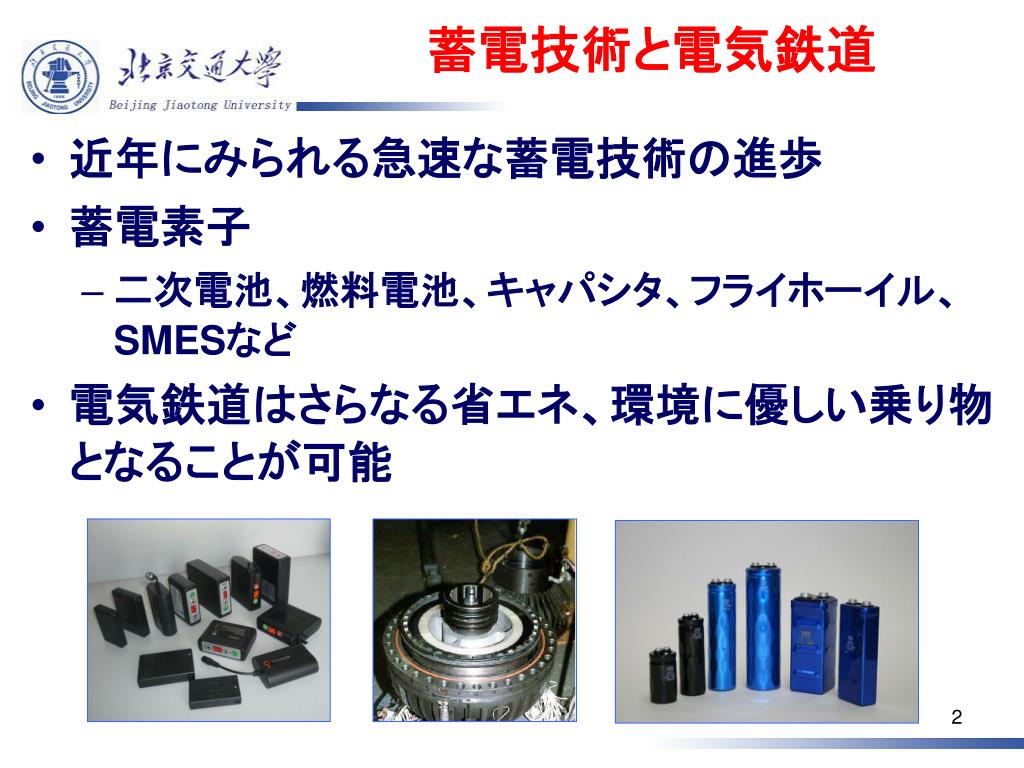

     蓄電技術と電気鉄道

近年にみられる急速な蓄電技術の進歩

蓄電素子

二次電池、燃料電池、キャパシタ、フライホーイル、SMESなど

電気鉄道はさらなる省エネ、環境に優しい乗り物となることが可能


3689523

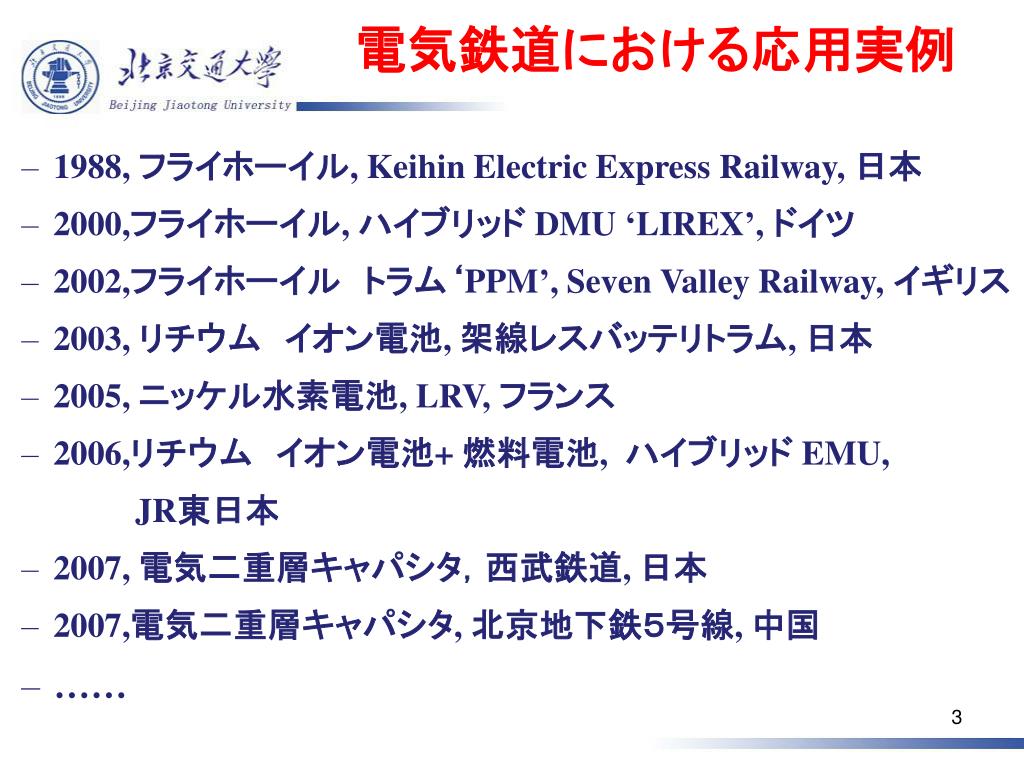

電気鉄道における応用実例

  • 1988, フライホーイル, Keihin Electric Express Railway, 日本

  • 2000,フライホーイル, ハイブリッドDMU ‘LIREX’, ドイツ

  • 2002,フライホーイル トラム‘PPM’, Seven Valley Railway, イギリス

  • 2003, リチウム イオン電池, 架線レスバッテリトラム, 日本

  • 2005, ニッケル水素電池,LRV, フランス

  • 2006,リチウム イオン電池+ 燃料電池, ハイブリッドEMU,

  • JR東日本

  • 2007, 電気二重層キャパシタ,西武鉄道, 日本

  • 2007,電気二重層キャパシタ, 北京地下鉄5号線, 中国

  • ……


3689523

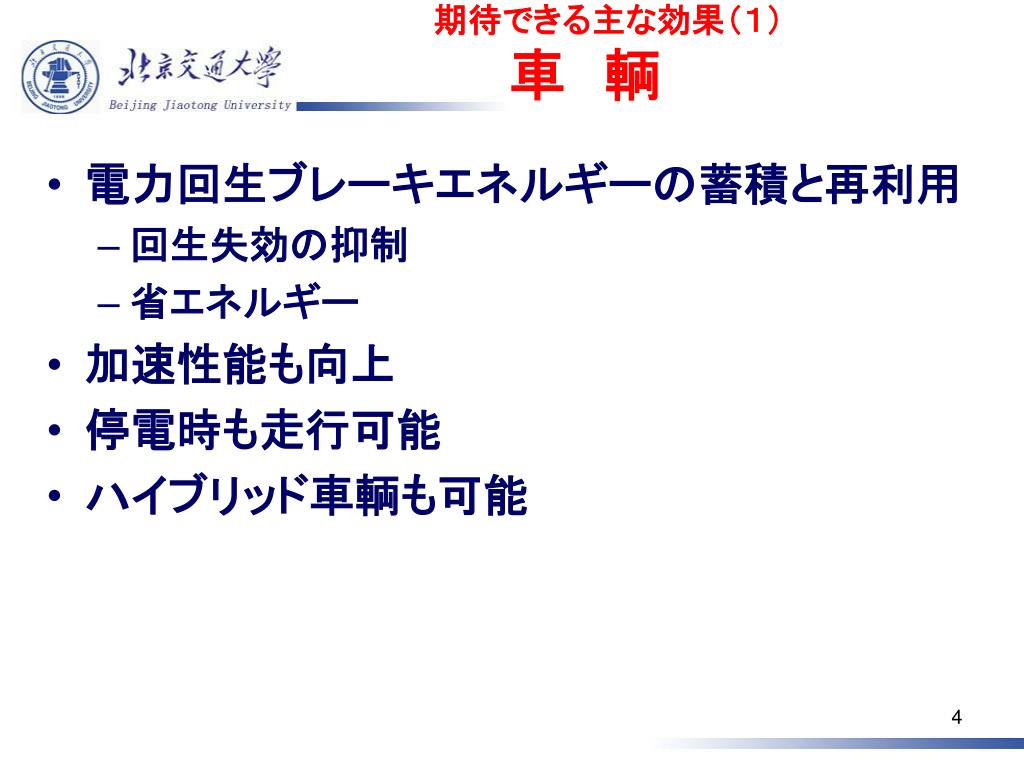

期待できる主な効果(1)車 輌

電力回生ブレーキエネルギーの蓄積と再利用

回生失効の抑制

省エネルギー

加速性能も向上

停電時も走行可能

ハイブリッド車輌も可能


3689523

期待できる主な効果(1)車 輌

Engine

Lithium-ion battery

CKD6E5000 (China)


3689523

期待できる主な効果(2) 電力供給システム

  • 架線電圧変動抑制

  • ピックパワーカット


3689523

期待できる主な効果(3)環境・運行

部分電化による路面電車の景観維持

架線の全面的または部分的省略

電化と非電化区間の直通運転


3689523

どんな蓄電素子が適しているか(1)エネルギー密度とパワー密度

  • 電池: エネルギー密度は高いが、パワー密度が不十分

  • EDLC: パワー密度は高いが、エネルギー密度まだ低い

Source : Maxwell Technologies SA


3689523

どんな蓄電素子が適しているか(2)効率と寿命

  • 電池: 寿命は充放電サイクルに依存する

  • EDLC: 寿命長い、充放電速い

Source : www.electricitystorage.org


3689523

各種の蓄電素子とも実用例がある

現時点で、この種のものがベストだという結論がない

本講演では、EDLCの応用に限って議論する

どんな蓄電素子が適しているか(3)


3689523

応用の実例


3689523

応用の実例ドイツ

Hybrid LRV with ‘ MITRAC Energy Saver’ in Mannheim.


3689523

応用の実例

  フランス

Hybrid LRV with EDLC ‘Citadis’ on Line T3 in Paris network.

Source: Jean-Paul Moskowitz Jean-Luc Cohuau ‘ALSTOM and RATP experience of supercapacitors in tramway operation’ Vehicle Power and Propulsion Conference (VPPC), 2010

BB63000 Locomotive

13


3689523

応用の実例

Portugal

Hybrid LRV with EDLCs ‘Combino’ in Portugal.

Source: Alfred Energy Storage for Railway Systems, Energy

Recovery and Vehicle Autonomy in Europe’ International Power

Electronics Conference,2010

14


3689523

応用の実例

日本

Hybrid commuter EMU ‘313 series’ with EDLC in JR Central Japan.

15


3689523

応用の実例

中国

北京地下鉄5号線4つの変電所にEDLC蓄能装置を設置

16

16


3689523

応用の実例

中国

EDLC

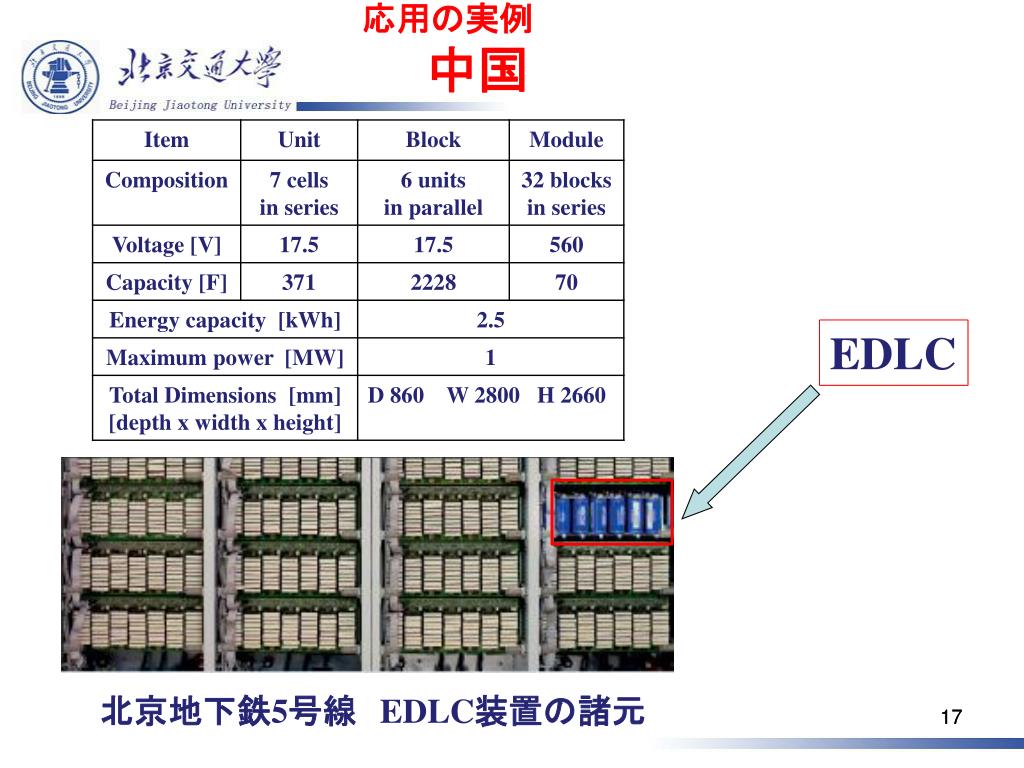

北京地下鉄5号線 EDLC装置の諸元

17


3689523

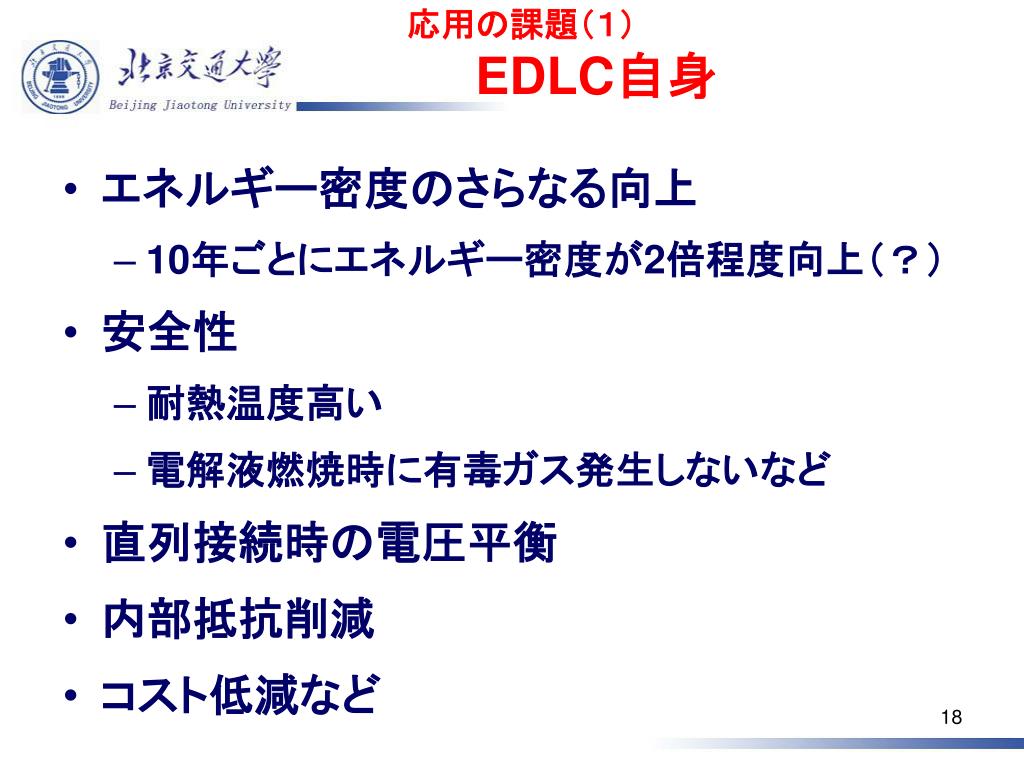

応用の課題(1)EDLC自身

エネルギー密度のさらなる向上

10年ごとにエネルギー密度が2倍程度向上(?)

安全性

耐熱温度高い

電解液燃焼時に有毒ガス発生しないなど

直列接続時の電圧平衡

内部抵抗削減

コスト低減など


3689523

応用の課題(1)EDLC自身

ナノチタン酸リチウム(nano-LTO)/カーボンナノファイバ(CNF) 複合体

負極

正極

-

活性炭

-

e-

-

-

-

CNF

Pores

-

-

-

High electric conductivity

+

-

-

Activated Carbon

-

-

Nano-sized LTO

-

LTO/CNF composite

High ionic accessibility

(ca. 5-20 nm)

-

-

-

-

Li4Ti5O12 + 3Li+ + 3e⇔ Li7Ti5O12

-

+

+

+

+

+

+

+

+

+

+

 (NIPPONCHEMI-CON社資料より)

・エネルギー密度:30Wh/L (従来活性炭の約3倍)

・出力密度:6kW/L (従来に匹敵)


3689523

応用の課題 (1)EDLC自身

瞬時に出せる電力が大きい

出力密度/kW・kg-1

エネルギー密度/Wh・kg-1

たくさんためられる

100

90

80

リチウムバッテリー

ニッケル水素バッテリー

70

HEVエネルギー

回生用途

60

ナノハイブリッドキャパシタ

50

コピー機 ・

プリンター用途

建設機械、鉄道用途

鉛バッテリー

40

30

20

従来活性炭キャパシタ

10

12

8

10

2

4

6

0

20


3689523

応用の課題 (2)設置方式

地上設置

自由度大きい、目的に応じて場所と容量の選択は重要

車載方式

重量やスペースに強い制約あり

いかに少ない容量で目的を達成するかが重要

ユーザは、ライフサイクルコスト、省エネルギーなどの観点からの定量的な評価を強く期待している


3689523

応用の課題 (3)容量設定と充放電制御

必要な容量に影響する要素

線路

車輌

変電所

ダイヤ

EDLC特性

充放電制御手法


3689523

応用の課題 (3)容量設定と充放電制御

  • 容量設定と充放電制御

    • 一定の容量に対する充放電制御手法の確立

    • 充放電制御手法を容量設定に取り入れる

  • 線路条件などによって、SOC許容値を可変に

  • 最適な充放電制御手法が研究されている

  • 実用化に向けて、合理的な「準最適」な制御手法の確立が重要

23


3689523

応用の課題 (3)容量設定と充放電制御

  • 車載方式容量設定

       余剰回生ブレーキエネルギーを蓄積する場合の一提案


3689523

応用の課題 (3)容量設定と充放電制御

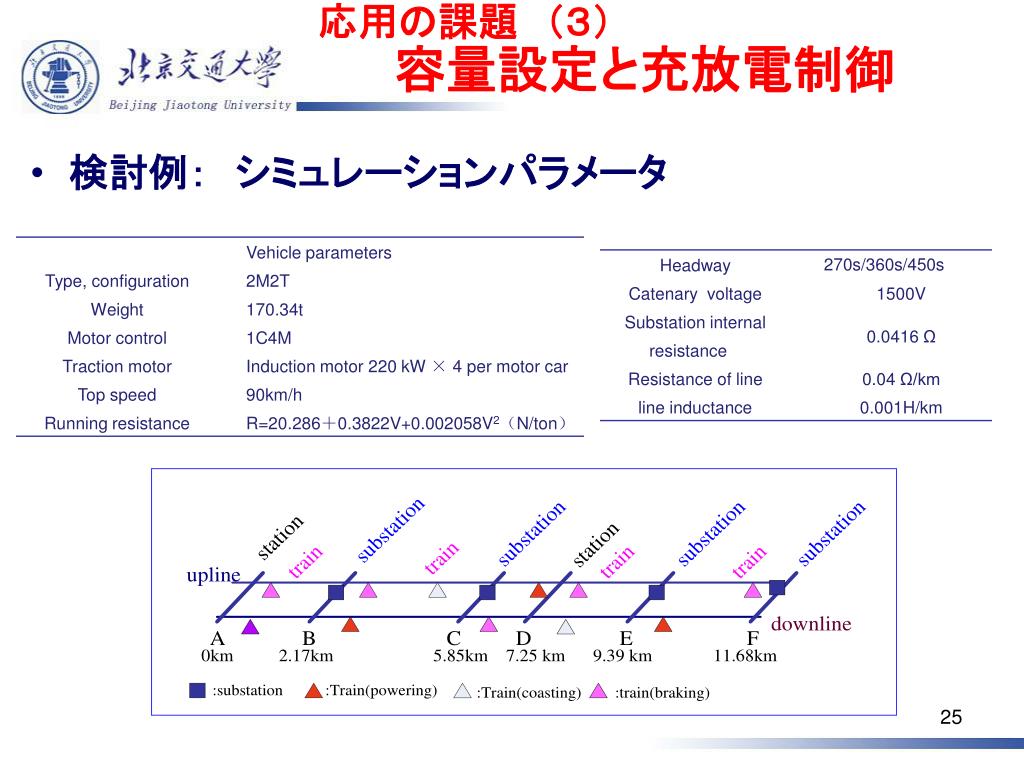

  • 検討例: シミュレーションパラメータ


3689523

応用の課題 (3)容量設定と充放電制御

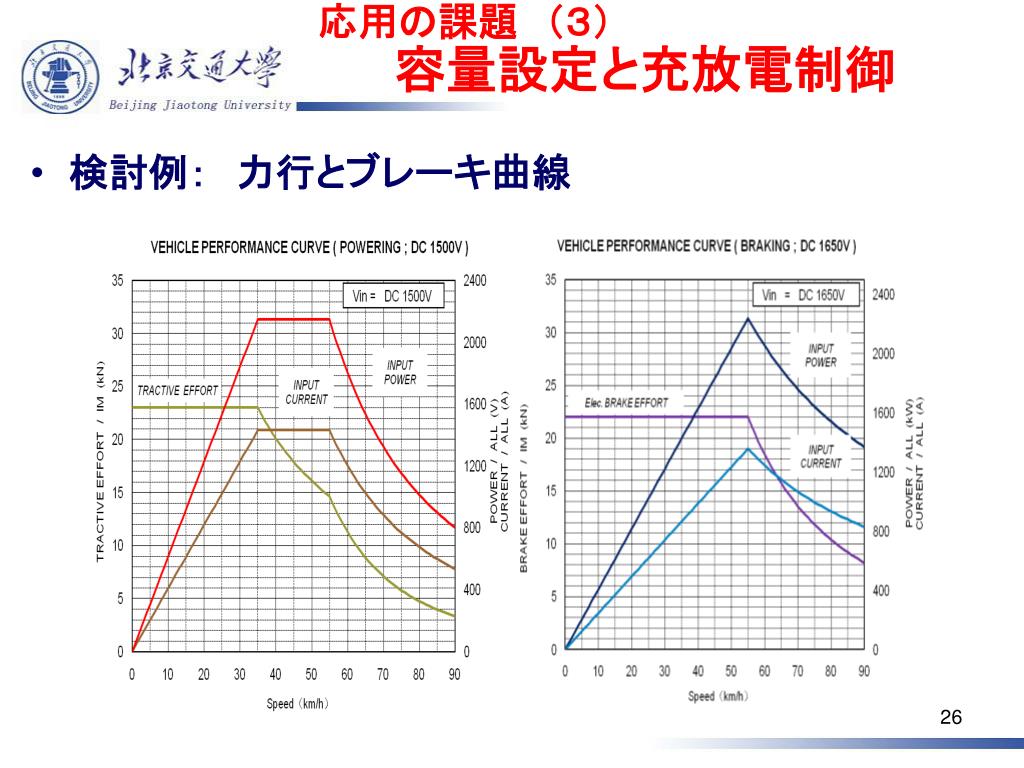

  • 検討例: 力行とブレーキ曲線


3689523

応用の課題 (3)容量設定と充放電制御

  • 検討例: シミュレータ構成図

27


3689523

応用の課題 (3)容量設定と充放電制御

  • 検討例:DC-RLS(DC Railwway Loadflow Simulator)

Topology will bechanged with time.

28


3689523

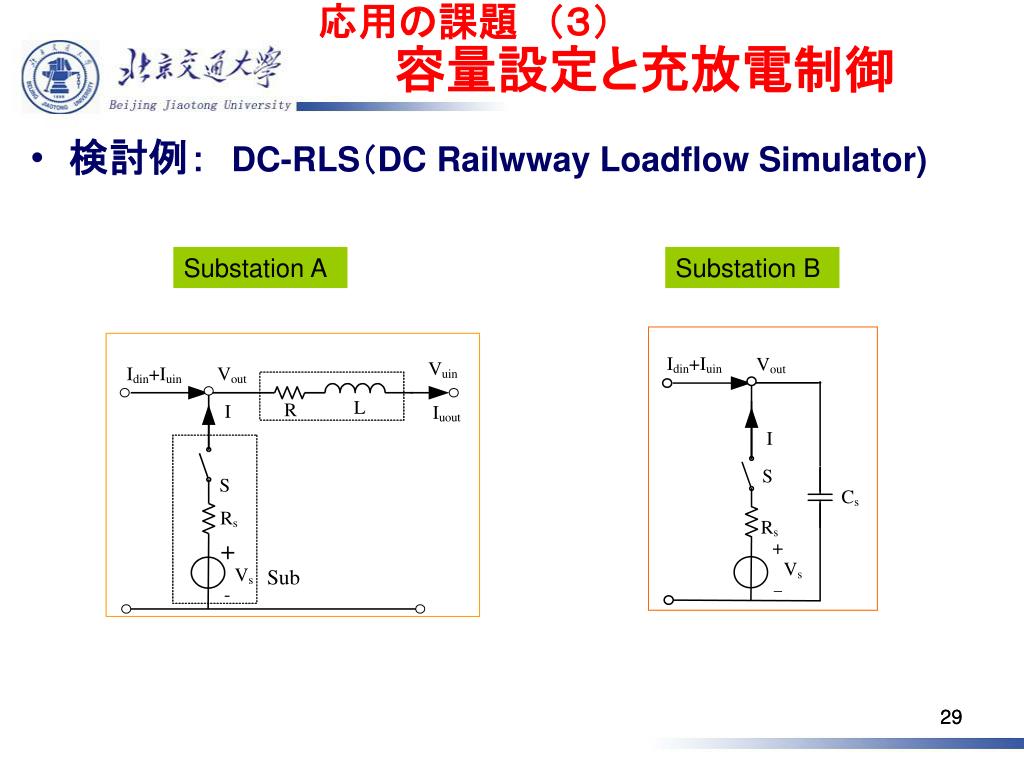

応用の課題 (3)容量設定と充放電制御

  • 検討例:DC-RLS(DC Railwway Loadflow Simulator)

Substation A

Substation B

29


3689523

応用の課題 (3)容量設定と充放電制御

  • 検討例:DC-RLS(DC Railwway Loadflow Simulator)

Train A

Train C


3689523

応用の課題 (3)容量設定と充放電制御

  • 検討例: 運転時隔360s時のシミュレーション結果(Step 1)

31


3689523

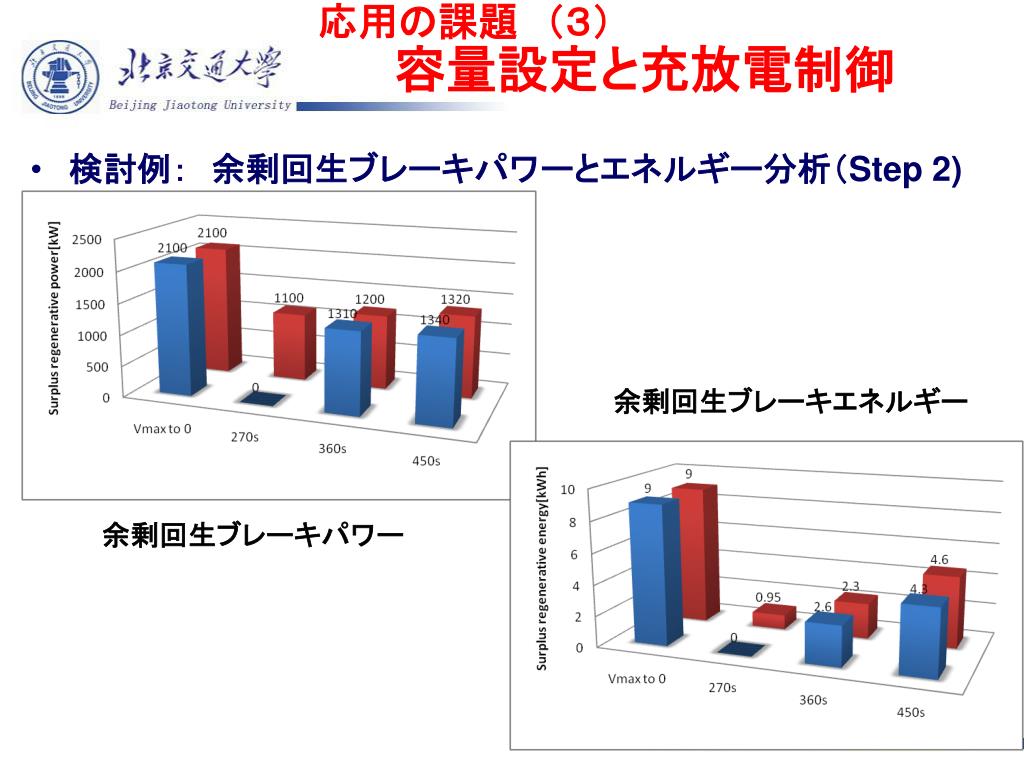

応用の課題 (3)容量設定と充放電制御

  • 検討例: 余剰回生ブレーキパワーとエネルギー分析(Step 2)

余剰回生ブレーキエネルギー

余剰回生ブレーキパワー

32


3689523

応用の課題 (3)容量設定と充放電制御

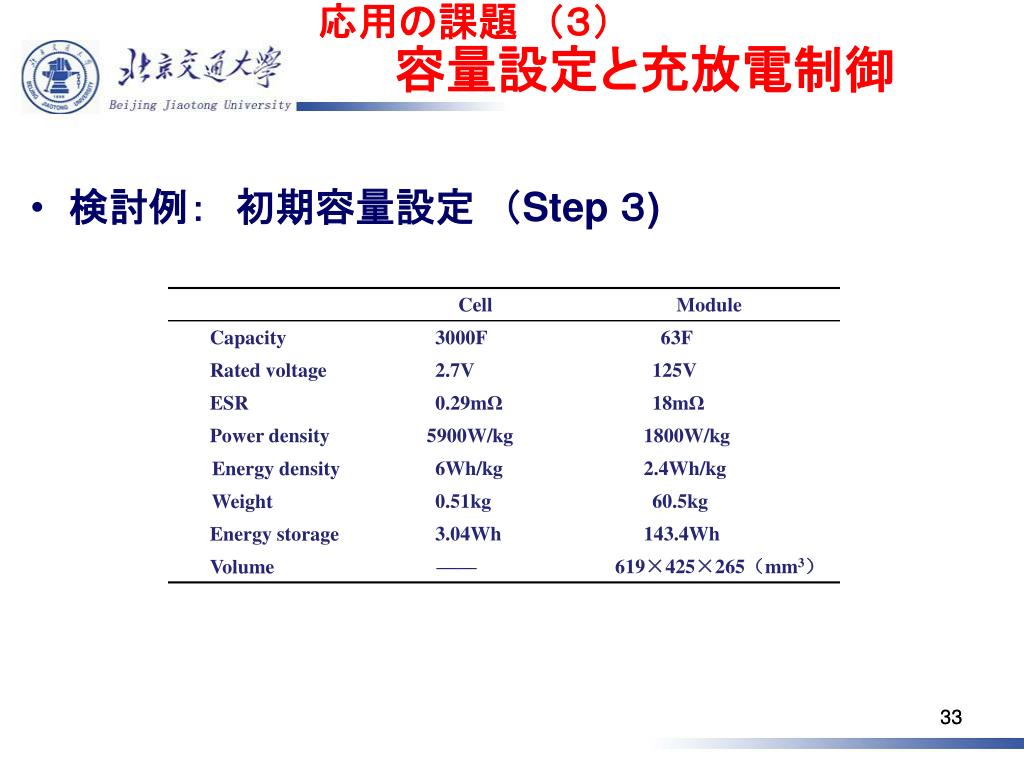

  • 検討例: 初期容量設定 (Step 3)

33


3689523

応用の課題 (3)容量設定と充放電制御

  • 検討例: 初期容量設定 (Step 3)

Vmaxから停止までの回生エネルギーを蓄積

270s

360s

450s

34


3689523

応用の課題 (3)容量設定と充放電制御

  • 検討例: 充放電制御手法設定 (Step 4)

(1)SOC value:0.25~0.9

(2)Current limiter:0.6・Imax

35


3689523

応用の課題 (3)容量設定と充放電制御

  • 検討例: 効果分析(限流値60%の場合) (Step 5)

36


3689523

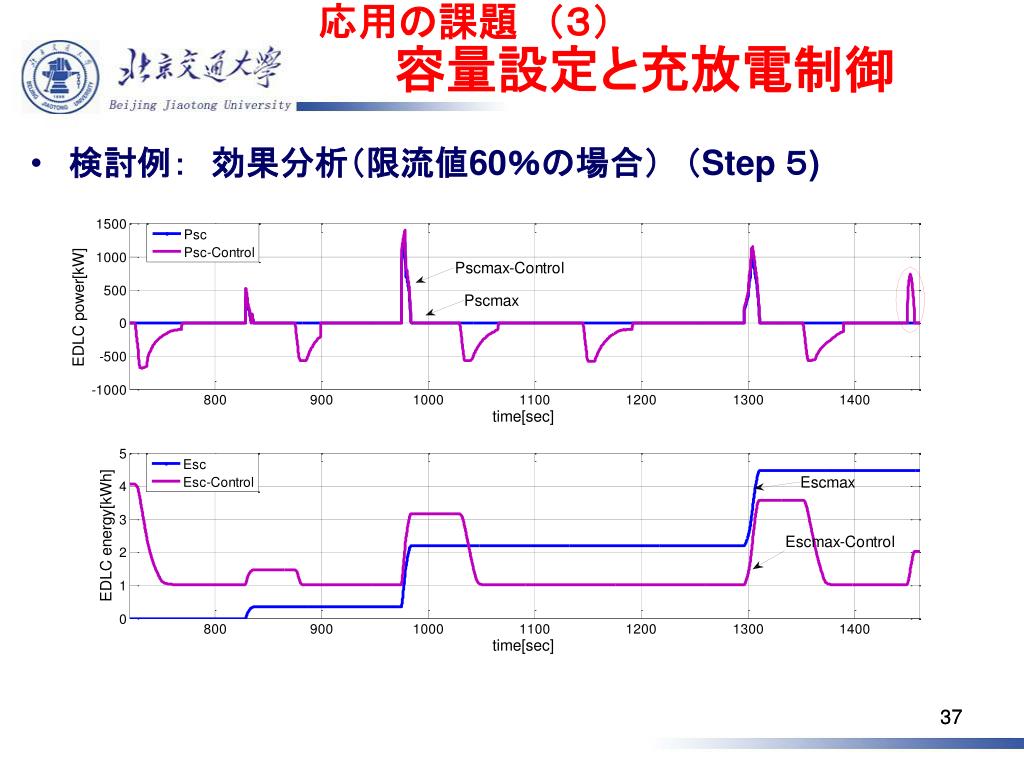

応用の課題 (3)容量設定と充放電制御

  • 検討例: 効果分析(限流値60%の場合) (Step 5)

37


3689523

応用の課題 (3)容量設定と充放電制御

  • 検討例: 容量設定結果

初期容量

最終容量


3689523

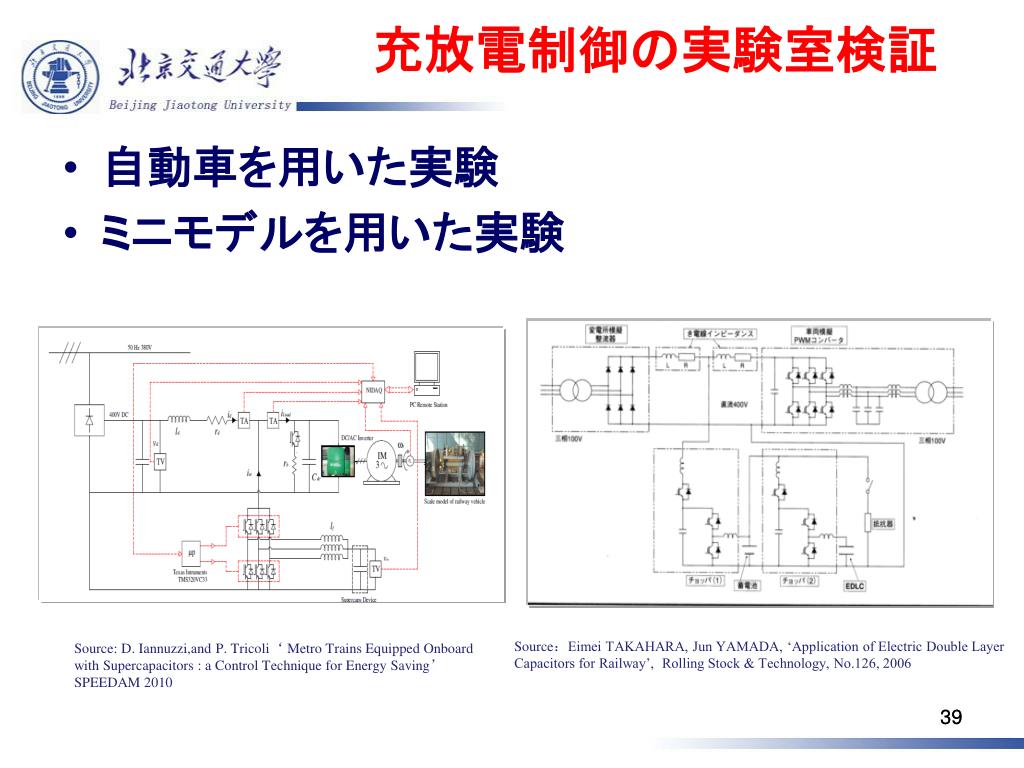

  充放電制御の実験室検証

自動車を用いた実験

ミニモデルを用いた実験

Source:Eimei TAKAHARA, Jun YAMADA, ‘Application of Electric Double Layer

Capacitors for Railway’, Rolling Stock & Technology, No.126, 2006

Source: D. Iannuzzi,and P. Tricoli‘ Metro Trains Equipped Onboard with Supercapacitors : a Control Technique for Energy Saving’ SPEEDAM 2010

39


3689523

  充放電制御の実験室検証

北京交通大学のミニモデル実験装置

40


3689523

  充放電制御の実験室検証

北京交通大学のミニモデル実験装置

Experimental platform

The Platform of EDLC

41

The Platform of train simulator


3689523

  充放電制御の実験室検証

実験結果例

275V

300V

310V

5A

Traincurrent

2.1A

EDLC current

2A

1.1A

Line current

Powering: voltage action value is is 275V

Braking: voltage action value is 310V


3689523

まとめ

蓄電技術の電気鉄道への応用と研究は今後さらに活発化

EDLCの応用を広げるためには、エネルギー密度向上、内部抵抗削減などの性能向上が必要

EDLCの容量設定と充放電制御手法の確立が重要

ユーザよりライフサイクルコストの定量的評価が強く求められている


3689523

Thank you!

Late time question welcome to: [email protected] or [email protected]

44
