宇宙科学館出張教室自然の秘密をさぐる科学の教室身の回りの放射線を測ろう宇宙科学館出張教室自然の秘密をさぐる科学の教室身の回りの放射線を測ろう村上　明 2013年7月16日　佐賀県立武雄青陵中学校宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

今　日　の　目　標 １．放射能、放射線の基礎を学ぶ。２．放射線の人体への影響について学ぶ。３．自分の学校での自然放射線の線量率を測って、全国　　　平均の値と比較してみる。４．身の回りの放射能を含んだ物から出ている放射線　　　　　　　　　　　　　　　　　　　　　を測ってみる。宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

内　容 １．「はかるくん」による放射線のはかり方２．室内での自然放射線量の測定３．放射能、放射線とは？４．放射線の人体への影響５．屋外での自然放射線量の測定６．身の回りのものから出る放射線の測定７．測定データのまとめと発表宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

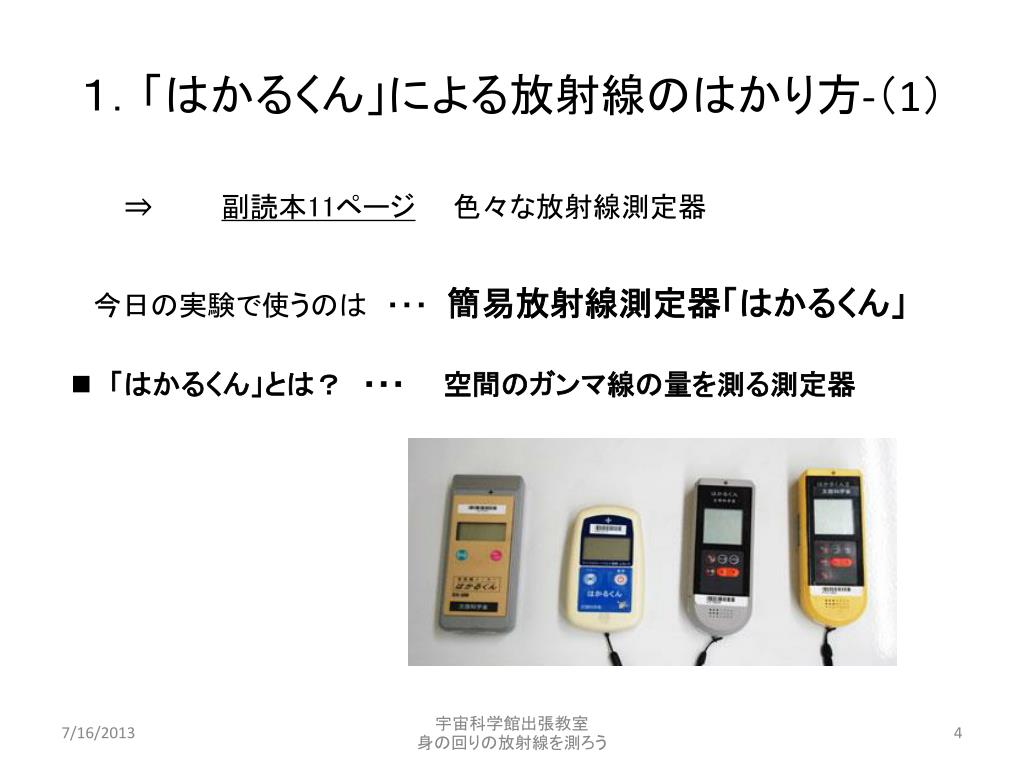

１．「はかるくん」による放射線のはかり方-（1）１．「はかるくん」による放射線のはかり方-（1） ⇒　　　副読本11ページ　　色々な放射線測定器今日の実験で使うのは　・・・　簡易放射線測定器「はかるくん」 • 「はかるくん」とは？　・・・　　空間のガンマ線の量を測る測定器宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

１．「はかるくん」による放射線のはかり方-（2）１．「はかるくん」による放射線のはかり方-（2） • 　「はかるくん」の使って室内の放射線を測定する。 • 「実験の手引き」　1ページの「１．測定の練習をしましょう。」を読みながら次のことをする。１．電源を入れる。⇒ （ON/OFF）スイッチを押す。２．放射線が入った音を聞く。　　 ⇒ 「ブザー」スイッチを押す。３．放射線の測定値を表示させる。　単位：　　μSv/ｈ　（マイクロシーベルト毎時）４．測定データを記憶させる。　⇒記憶スイッチを押すたびにその時　　　　の測定番号と測定値が記憶されます。５．測定番号と測定値　⇒ＭＥＭＯＲＹという表示のすぐ下の数字。６．記憶したデータを呼び出す。　　⇒　次のスライド　・「モード」スイッチ　を1回押す。　　・ＣＡＬＬの表示が点滅する。 ⇒ 　測定番号と測定値が表示される。宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

「はかるくん」のデータ呼び出し 宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

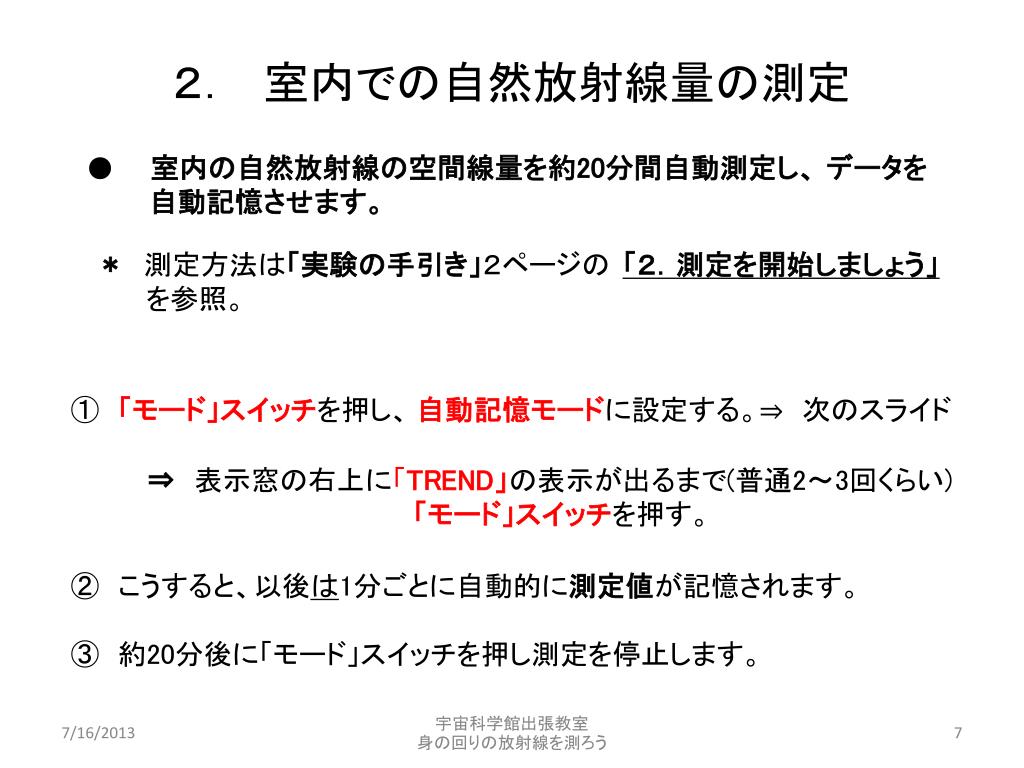

２．　室内での自然放射線量の測定 ●　室内の自然放射線の空間線量を約20分間自動測定し、データを自動記憶させます。＊測定方法は「実験の手引き」２ページの「２．測定を開始しましょう」　　　を参照。 ①　「モード」スイッチを押し、自動記憶モードに設定する。⇒　次のスライド　⇒表示窓の右上に「TREND」の表示が出るまで(普通2～3回くらい) 「モード」スイッチを押す。 ②　こうすると、以後は1分ごとに自動的に測定値が記憶されます。 ③　約20分後に「モード」スイッチを押し測定を停止します。宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

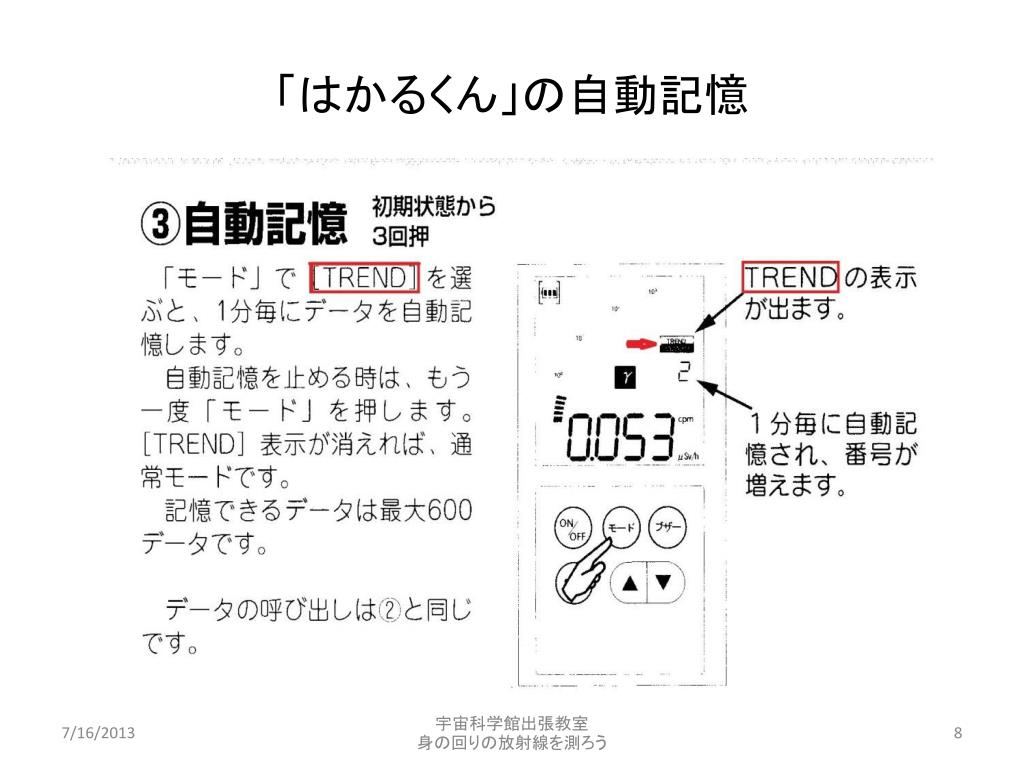

「はかるくん」の自動記憶 宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

２．　室内での自然放射線量の測定（２） ●室内での自然放射線量の自動記憶モードでの測定を開始します。 • 測定終了までの約20～25分間に、３．放射能、放射線とは？　と４．放射線の人体への影響を説明します。 • 約20分～25分後　室内放射線量の測定を終了します。自動記憶の停止　　⇒　「モード」スイッチ　を押す。 • 約20 ～25個のデータは直ちに「放射線量測定データ記入用紙」に記入し、その平均値を計算します。 • 測定データを「データ記入用グラフ紙」にプロットします。宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

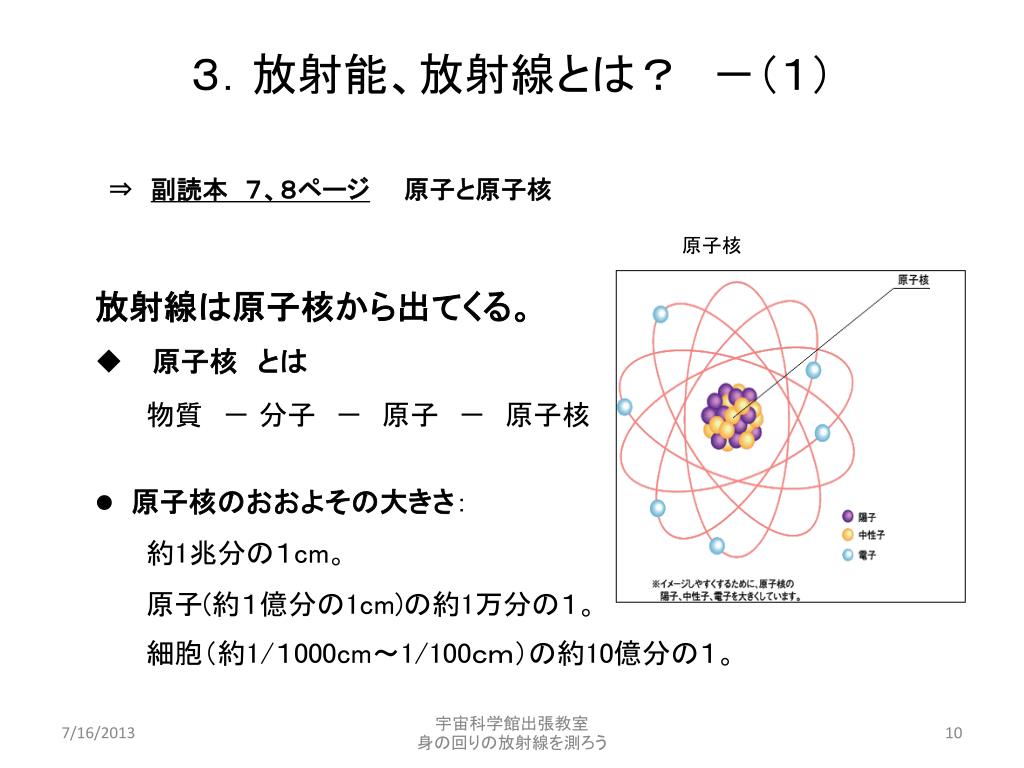

３．放射能、放射線とは？　－（１） • ⇒　副読本　７、８ページ　　原子と原子核 • 放射線は原子核から出てくる。 • 　原子核　とは • 物質　－分子　－　原子　－　原子核 • 原子核のおおよその大きさ： • 約1兆分の１cm。 • 原子(約１億分の1cm)の約1万分の１。 • 細胞（約1/１000cm～1/100ｃｍ）の約10億分の１。原子核宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

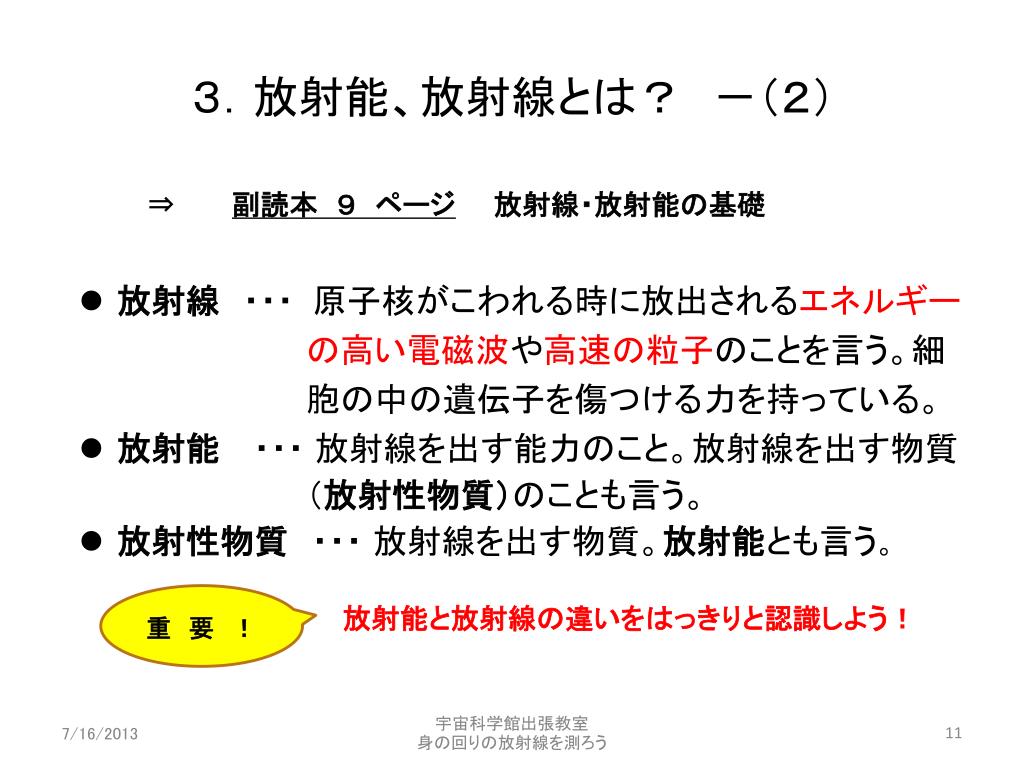

３．放射能、放射線とは？－（２） ⇒　　　副読本　９ページ　　放射線・放射能の基礎 • 放射線・・・原子核がこわれる時に放出されるエネルギー　の高い電磁波や高速の粒子のことを言う。細　　　　　　　　　胞の中の遺伝子を傷つける力を持っている。 • 放射能　・・・放射線を出す能力のこと。放射線を出す物質　　　　　　　　　　（放射性物質）のことも言う。 • 放射性物質　・・・放射線を出す物質。放射能とも言う。放射能と放射線の違いをはっきりと認識しよう！重　要　！宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

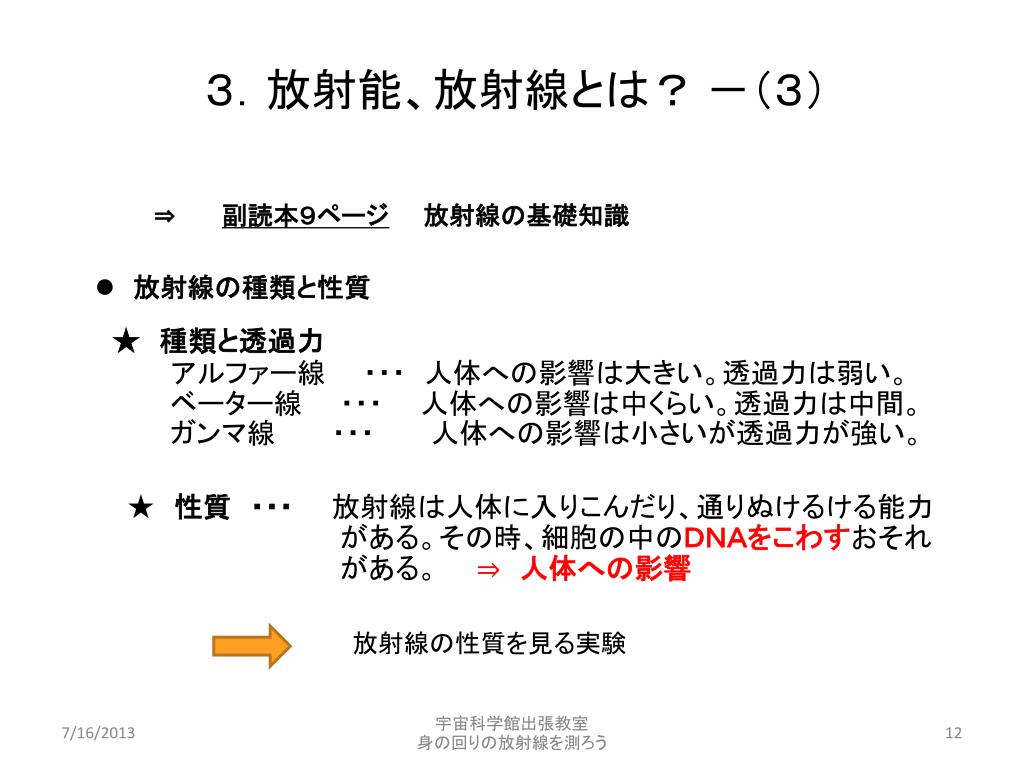

３．放射能、放射線とは？－（３）　 ⇒副読本９ページ　　放射線の基礎知識 • 放射線の種類と性質 ★　種類と透過力アルファー線　　・・・　人体への影響は大きい。透過力は弱い。　　　　　　　　　ベーター線　　・・・　　人体への影響は中くらい。透過力は中間。　ガンマ線　　　・・・　　　人体への影響は小さいが透過力が強い。　★　性質　・・・　　放射線は人体に入りこんだり、通りぬけるける能力　　　　　　　　　　　　がある。その時、細胞の中のＤＮＡをこわすおそれ　　　　　　　　　　　　　がある。　⇒　人体への影響放射線の性質を見る実験宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

３．放射能、放射線とは？　－（４） ⇒ 副読本１０ページ放射能の半減期 • 放射能　・・・　　時間と共に放射線を出す能力は弱くなって行く。　　　　　　　　　　　　　　　弱まり方は放射性物質の種類によって異なる。 • 放射能の半減期　・・・ある放射性物質の量（＝放射能）が減って行き元の半分になるまでの時間。放射性物質　　　　　　　　　　　　　　　の種類によって異なる。（例）　ウラン238：　45億年　　　　　　　　　　　　　プルトニウム239：　 2.4万年　　　　　　　　　　　　　　　　　　セシウム137：　30年ヨウ素131：　8日放射能の半減期を人工的に変えることは出来ません。重　要宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

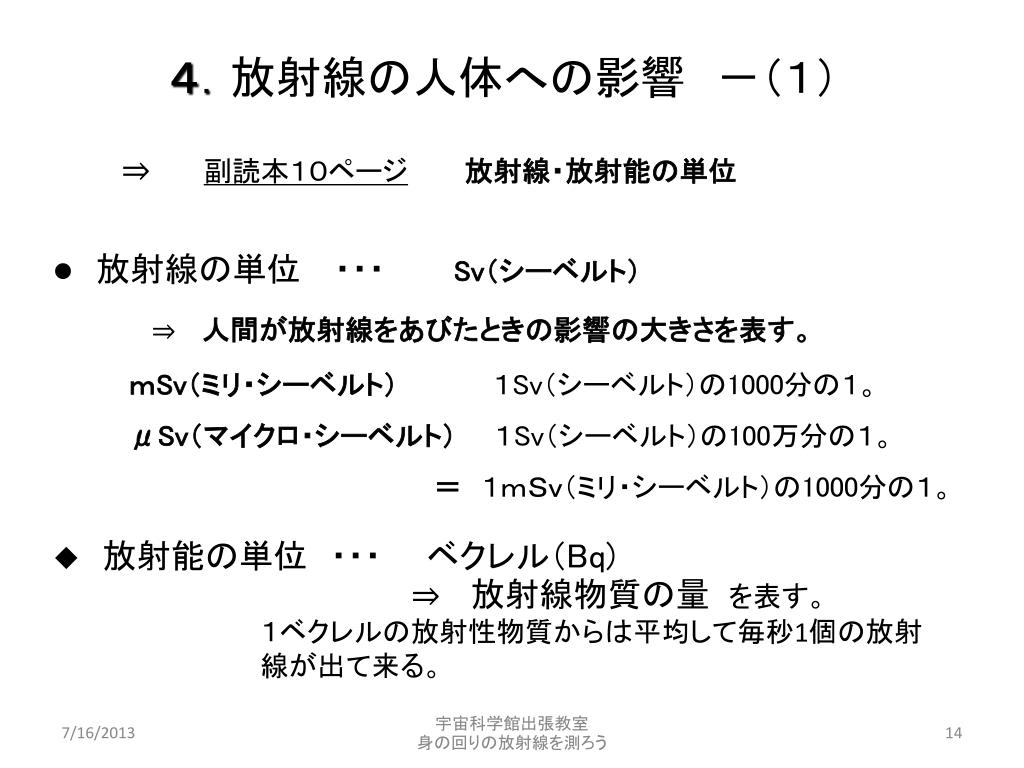

４．放射線の人体への影響　－（１） • 　　⇒ 副読本１０ページ　　放射線・放射能の単位 • 放射線の単位　・・・　Sv（シーベルト） • ⇒ 　人間が放射線をあびたときの影響の大きさを表す。 • ｍSv（ミリ・シーベルト）１Sv（シーベルト）の1000分の１。 • μSv（マイクロ・シーベルト）　　１Sv（シーベルト）の100万分の１。 • 　　　　　　　　　　　　　　　　　　　　＝　１ｍＳｖ（ミリ・シーベルト）の1000分の１。 • 放射能の単位　・・・　　ベクレル（Bq) • ⇒ 　放射線物質の量　を表す。　 • １ベクレルの放射性物質からは平均して毎秒1個の放射　 • 線が出て来る。宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

４．放射線の人体への影響　－（２） ⇒ 副読本５、６ページ、１３ページ • 自然界に存在する放射線　 • 自然界から受ける放射線量１人当たりの年間放射線量の国内平均　　（ミリシーベルト/年）　 1）宇宙から　　　 0.3 2）大地から　　　　　　 0.4 3) 空気中(呼吸）から　0.4 4) 食べ物などから　　　 0.4 合計1.5 　　（ただし、県によって最大約0.4ミリシーベルト/年のばらつきがある。）（参考）１．一般人の年間被ばく線量限度は1mSv/年（医療と自然放射線被ばくは除く）。２．約100mSvの上乗せ被ばくがあると、がんによる死亡率が約0.5％増加すると言われている.。宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

４．放射線の人体への影響　－（3） ⇒ 副読本１３～１６　ページ　　放射線による影響 • 外部被ばくと内部被ばく⇒ 　　副読本 13 ページ ●　放射線量と健康との関係 ⇒ 副読本 15,16 ページ・すぐに現れる影響　　・・・　　　被ばく放射線量が大きいとき・ずっと後になって現れる影響　・・・　被ばく放射線量が小さいとき　　　　例）　がんはずっと後になって発症する。 ●　　放射線とがん A．　放射線被ばくとがんの発症 B．　放射線以外の原因によるがんの発症　　　＊　科学的にはＡとＢの区別はつかない。宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

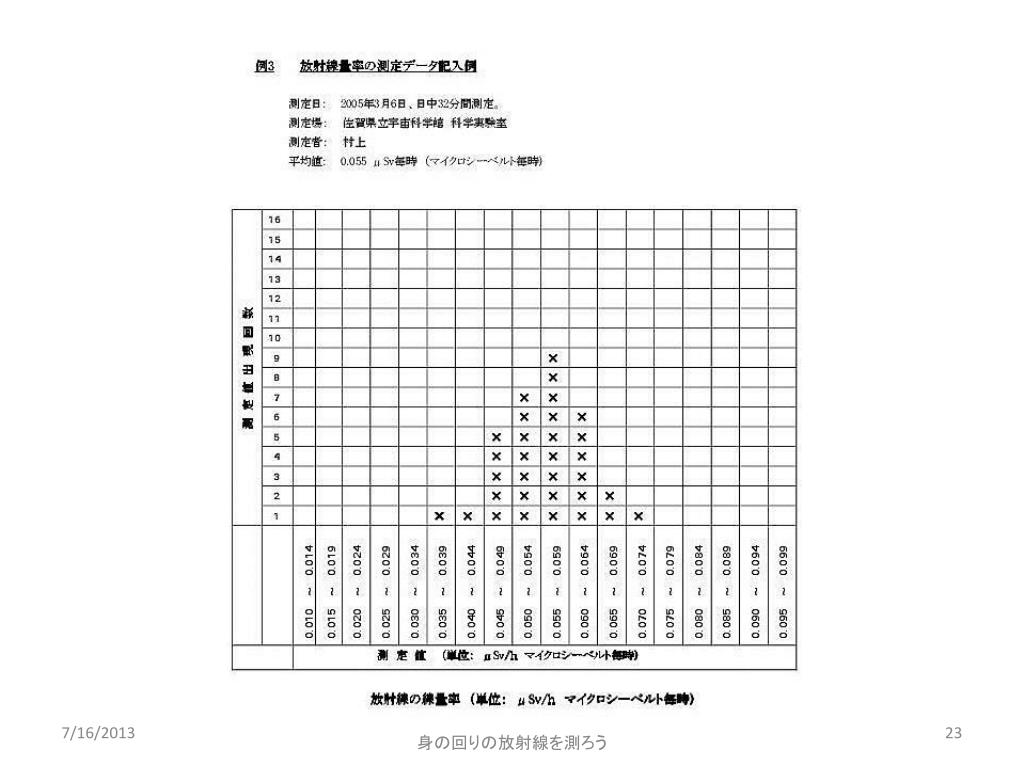

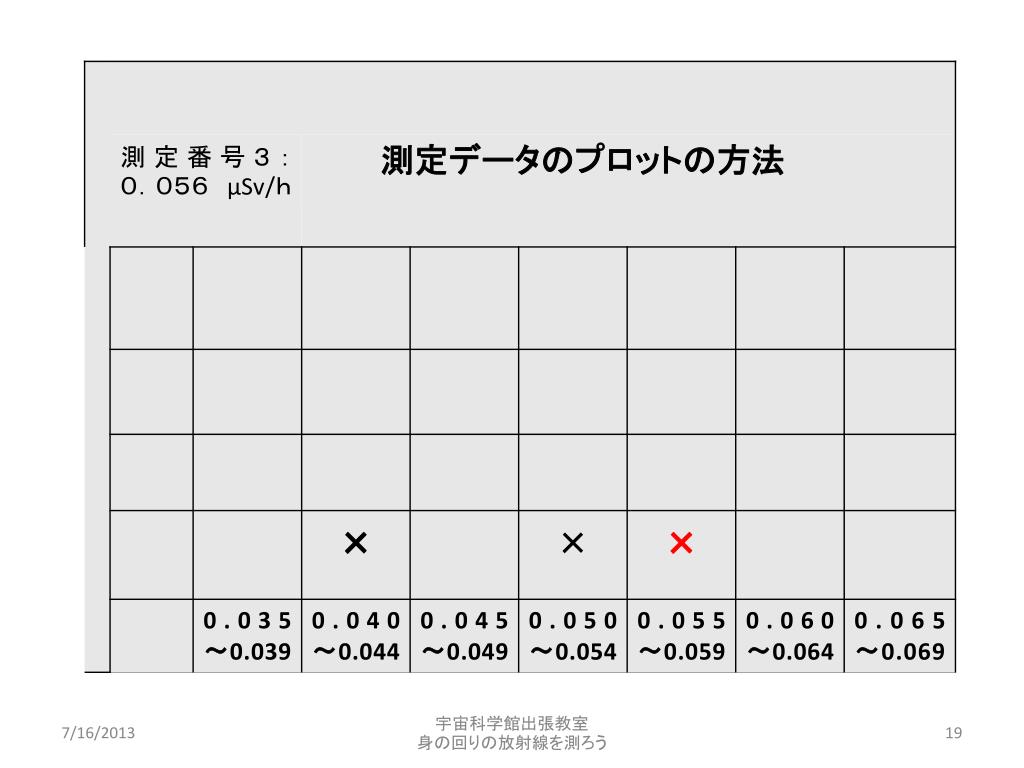

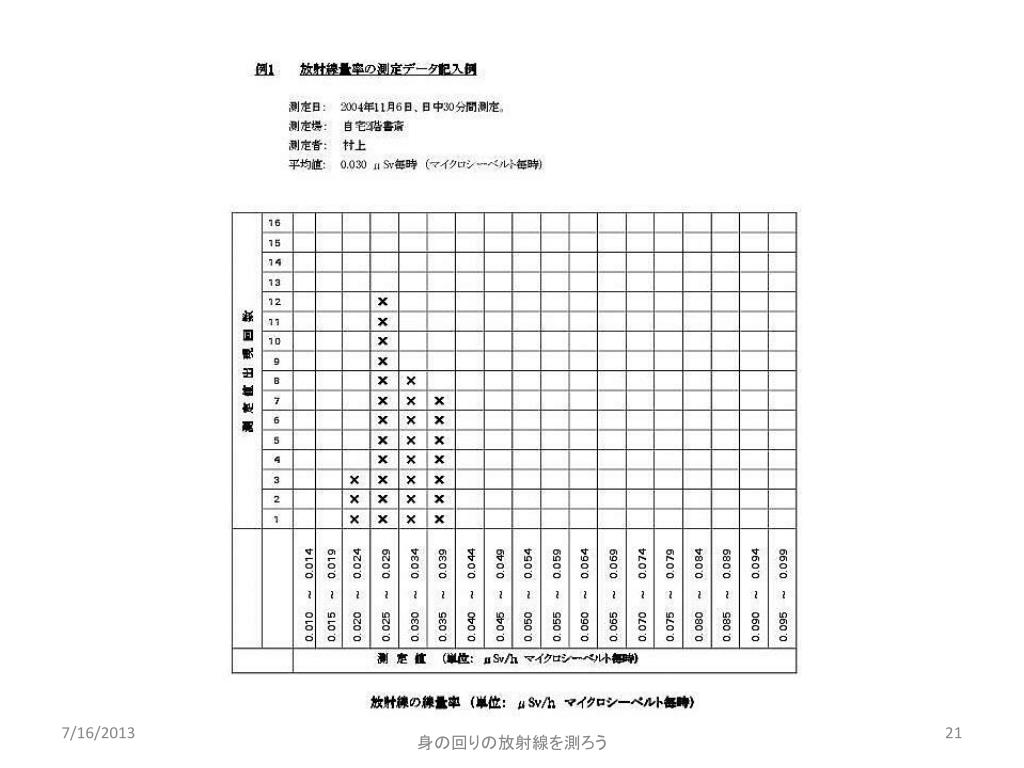

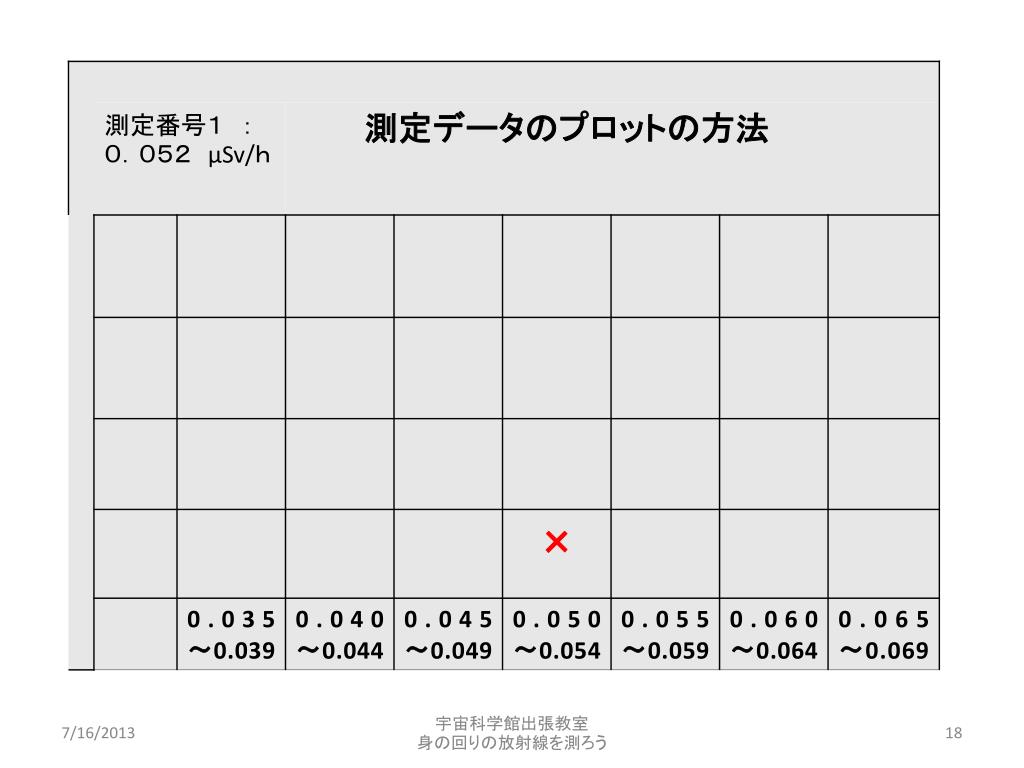

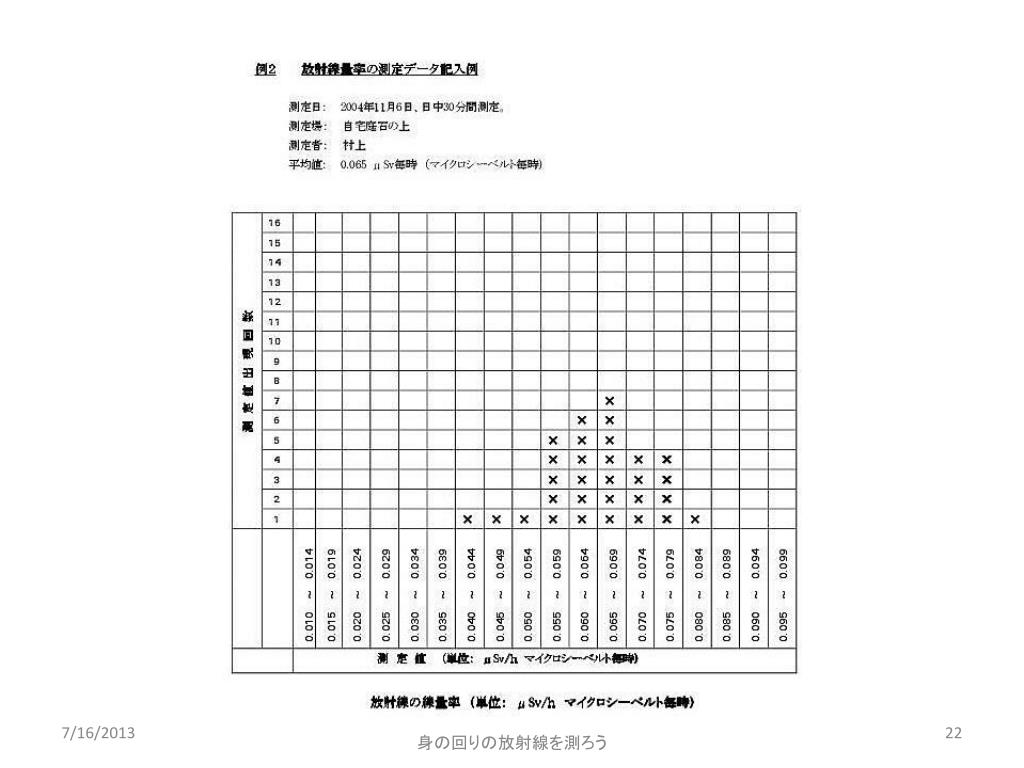

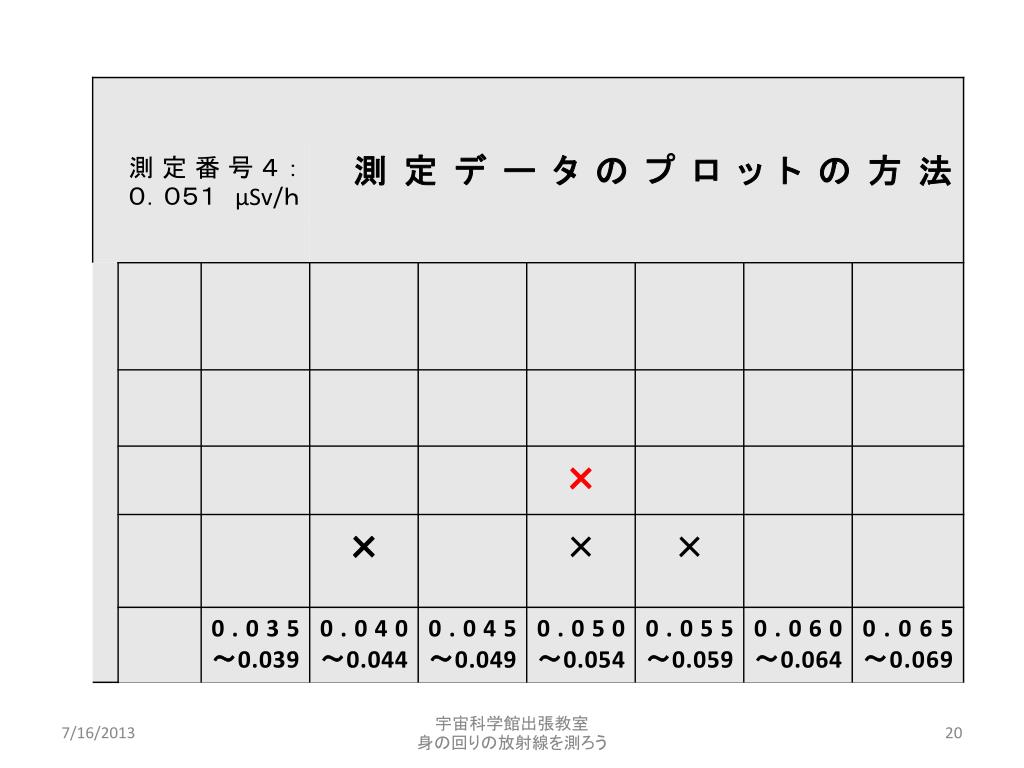

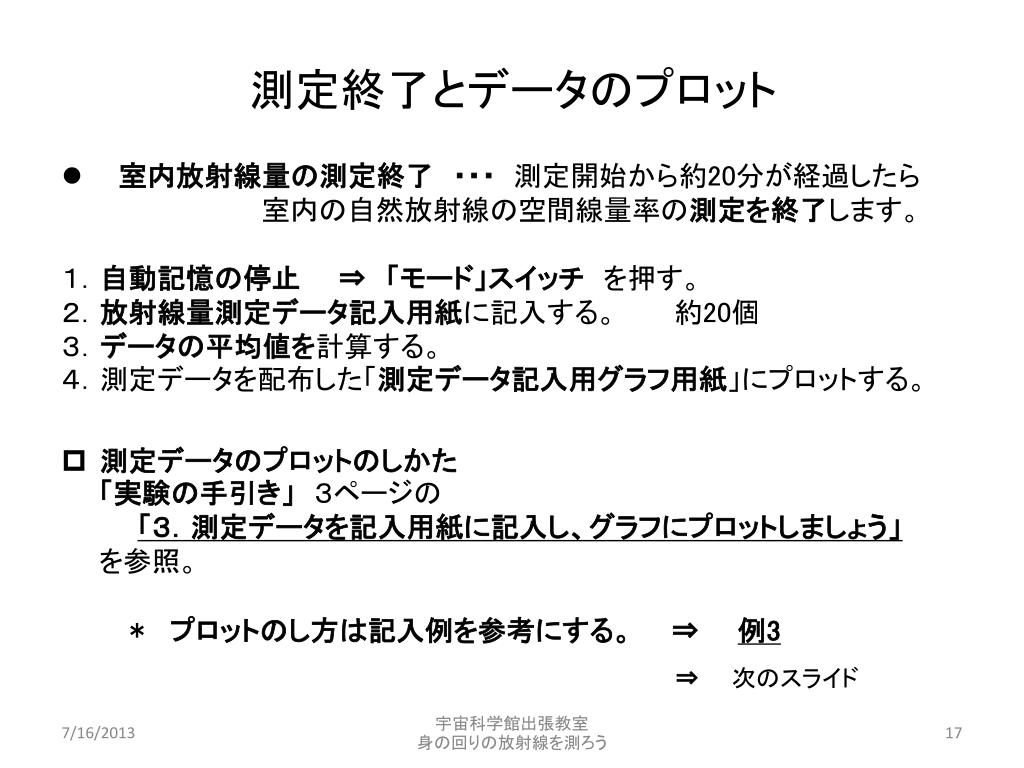

測定終了とデータのプロット • 室内放射線量の測定終了　・・・測定開始から約20分が経過したら　　　　　　室内の自然放射線の空間線量率の測定を終了します。１．自動記憶の停止　　⇒　「モード」スイッチ　を押す。２．放射線量測定データ記入用紙に記入する。約20個３．データの平均値を計算する。４．測定データを配布した「測定データ記入用グラフ用紙」にプロットする。 • 測定データのプロットのしかた「実験の手引き」３ページの「３．測定データを記入用紙に記入し、グラフにプロットしましょう」　を参照。＊　プロットのし方は記入例を参考にする。　　⇒　　例3 ⇒　次のスライド宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

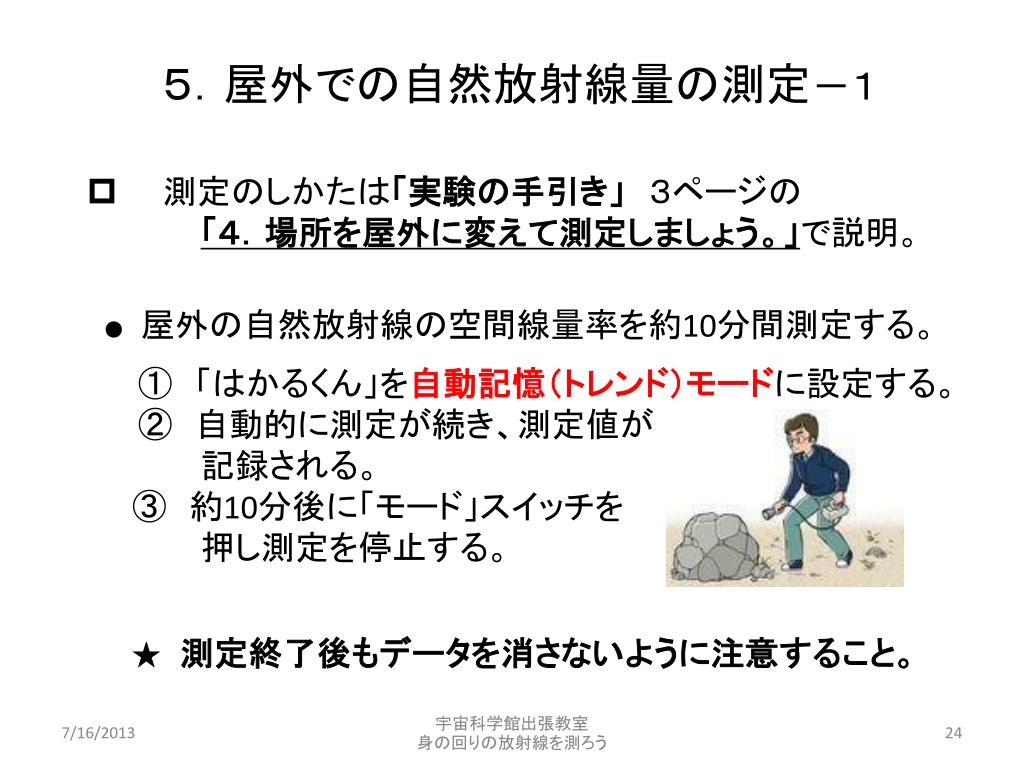

５．屋外での自然放射線量の測定－１ • 　　測定のしかたは「実験の手引き」３ページの　 • 「４．場所を屋外に変えて測定しましょう。」で説明。 • ●屋外の自然放射線の空間線量率を約10分間測定する。 • ①　「はかるくん」を自動記憶（トレンド）モードに設定する。 • ②　自動的に測定が続き、測定値が • 　　　　記録される。 • ③約10分後に「モード」スイッチを • 　　　　押し測定を停止する。 • ★　測定終了後もデータを消さないように注意すること。宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

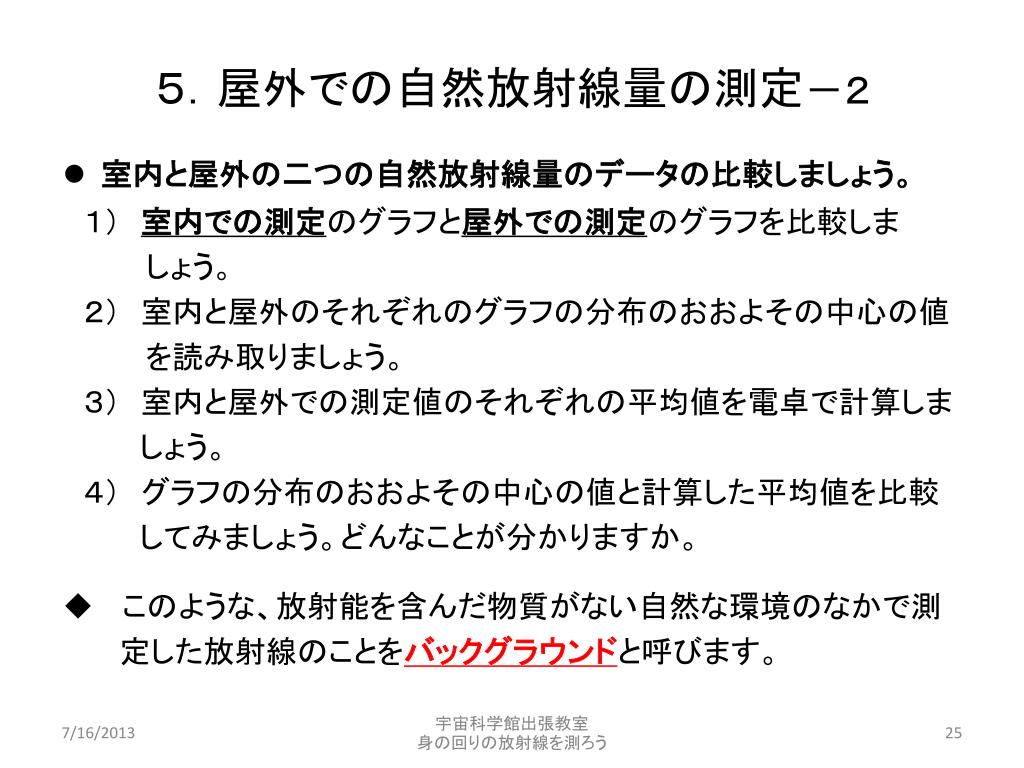

５．屋外での自然放射線量の測定－２ • 室内と屋外の二つの自然放射線量のデータの比較しましょう。　１）　室内での測定のグラフと屋外での測定のグラフを比較しま　　　しょう。　２）　室内と屋外のそれぞれのグラフの分布のおおよその中心の値　　　を読み取りましょう。　３）　室内と屋外での測定値のそれぞれの平均値を電卓で計算しましょう。　４）　グラフの分布のおおよその中心の値と計算した平均値を比較してみましょう。どんなことが分かりますか。 • 　このような、放射能を含んだ物質がない自然な環境のなかで測定した放射線のことをバックグラウンドと呼びます。宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

５．屋外での自然放射線量の測定－３ • 自然放射線の線量率の測定結果を全国の年間線量率と比べてみよう。　このスライドの「ふろく」に県別のデータがあります。 • リーフレット「『はかるくん』を利用するため」にもデータが掲載されています。 • 　線量率の単位　μ㏜/ｈ　（マイクロシーベルト毎時）を mSv/ｈ　（ミリシーベルト毎時）に直すには「実験の手引き」　４ページの　「５．放射線量率をミリシーベルト/年に直してみましょう。」　　　を参考してください。また、次のスライドでも説明します。宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

５．屋外での自然放射線量の測定－４ • 測定した自然放射線の線量率をミリシーベルト/年に直すには。（例）　測定値が0.05マイクロシーベルト/ｈ　のとき • 0.05（マイクロシーベルト/時間）　×　24（時間/日）　×　365（日/年） ×　（１ミリシーベルト/1000マイクロシーベルト）＝0.439ミリシーベルト/年 0.05マイクロシーベルト/ｈ　は　 0.439　ミリシーベルト/年　　と同じ。宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

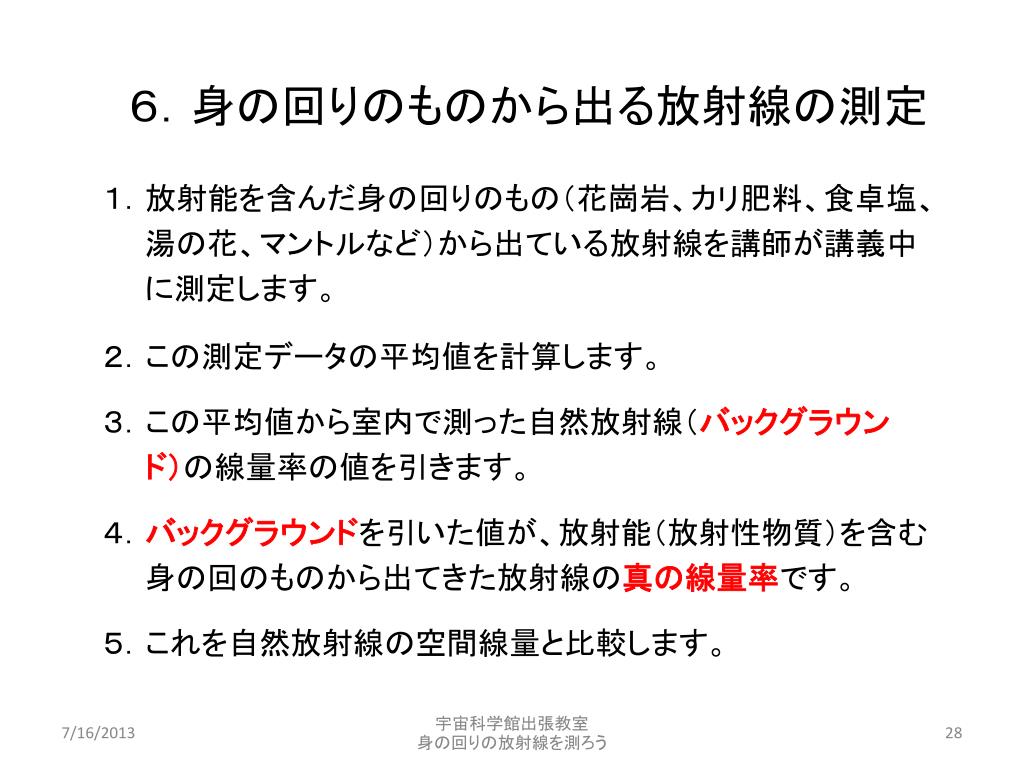

６．身の回りのものから出る放射線の測定 １．放射能を含んだ身の回りのもの（花崗岩、カリ肥料、食卓塩、　湯の花、マントルなど）から出ている放射線を講師が講義中　に測定します。２．この測定データの平均値を計算します。３．この平均値から室内で測った自然放射線（バックグラウン　ド）の線量率の値を引きます。　　　　　　　　　　　　　　４．バックグラウンドを引いた値が、放射能（放射性物質）を含む　身の回のものから出てきた放射線の真の線量率です。５．これを自然放射線の空間線量と比較します。宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

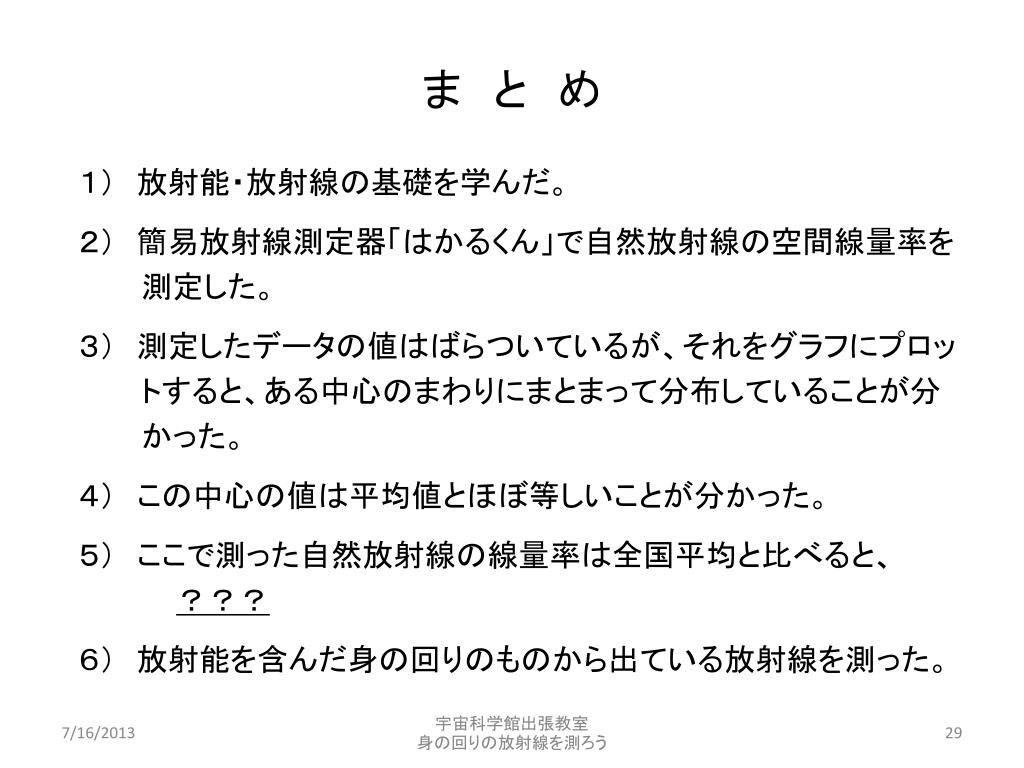

ま　と　め １）　放射能・放射線の基礎を学んだ。２）　簡易放射線測定器「はかるくん」で自然放射線の空間線量率を測定した。３）　測定したデータの値はばらついているが、それをグラフにプロットすると、ある中心のまわりにまとまって分布していることが分かった。４）　この中心の値は平均値とほぼ等しいことが分かった。５）　ここで測った自然放射線の線量率は全国平均と比べると、？？？６）　放射能を含んだ身の回りのものから出ている放射線を測った。宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう

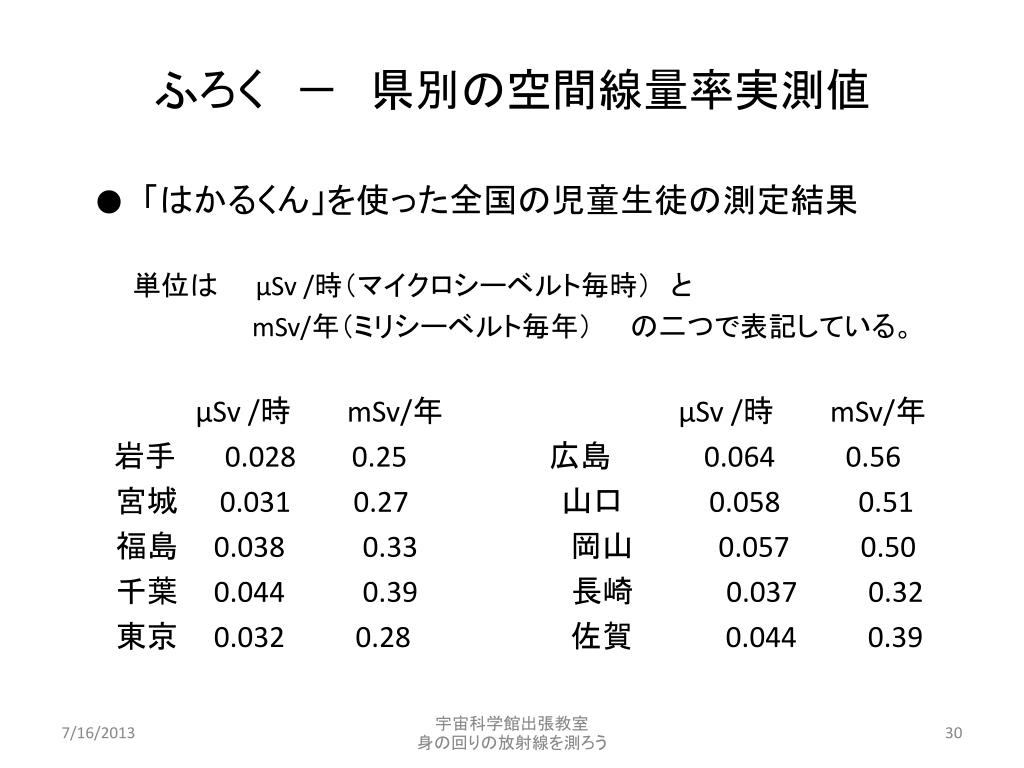

ふろく　－　県別の空間線量率実測値 ●　「はかるくん」を使った全国の児童生徒の測定結果　　単位は　　μSv/時（マイクロシーベルト毎時）　と　 mSv/年（ミリシーベルト毎年）　　の二つで表記している。 μSv/時mSv/年μSv/時mSv/年岩手　　 0.028　　 0.25　広島 0.064　 0.56 　宮城　　0.031　　　0.27　　　　　　　山口 0.058 0.51 　福島 0.038 　 0.33　　　　　　岡山 0.057 0.50 　千葉 0.044 　 0.39 　　　　　　長崎 0.037 0.32 　東京 0.032 　 0.28　　　　　　　佐賀 0.044 0.39 宇宙科学館出張教室　　　　　　　　　　　　身の回りの放射線を測ろう
